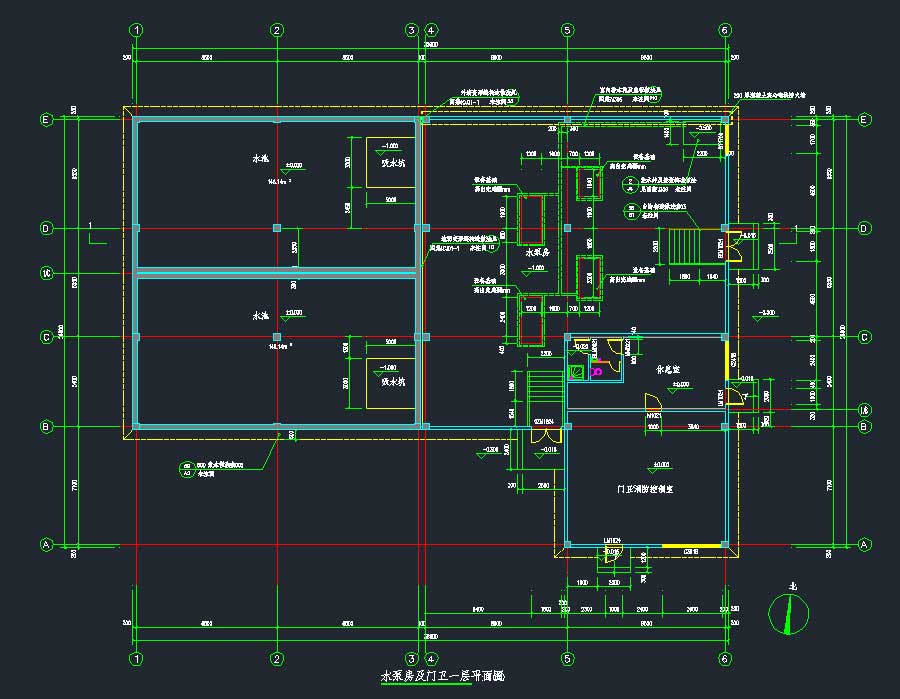

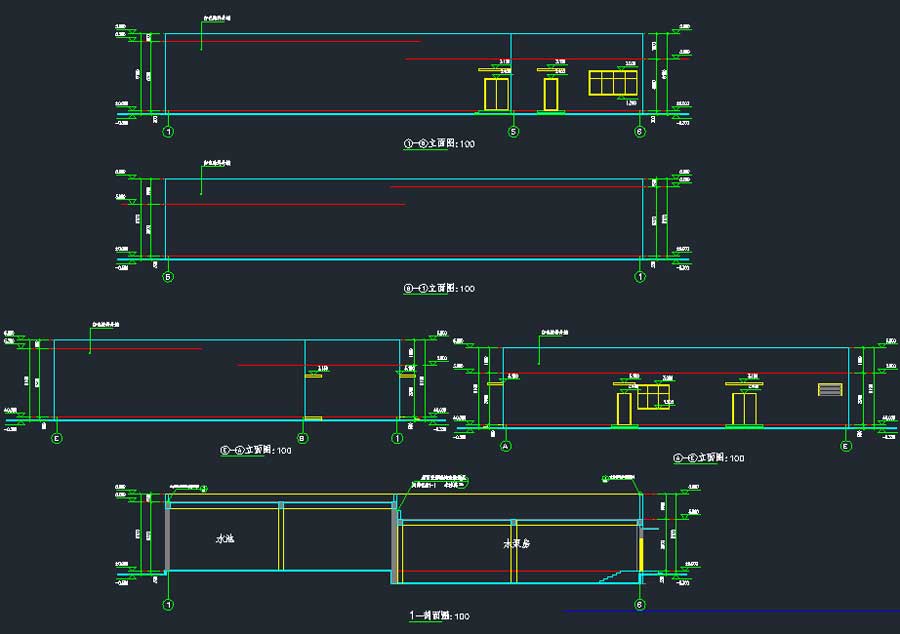

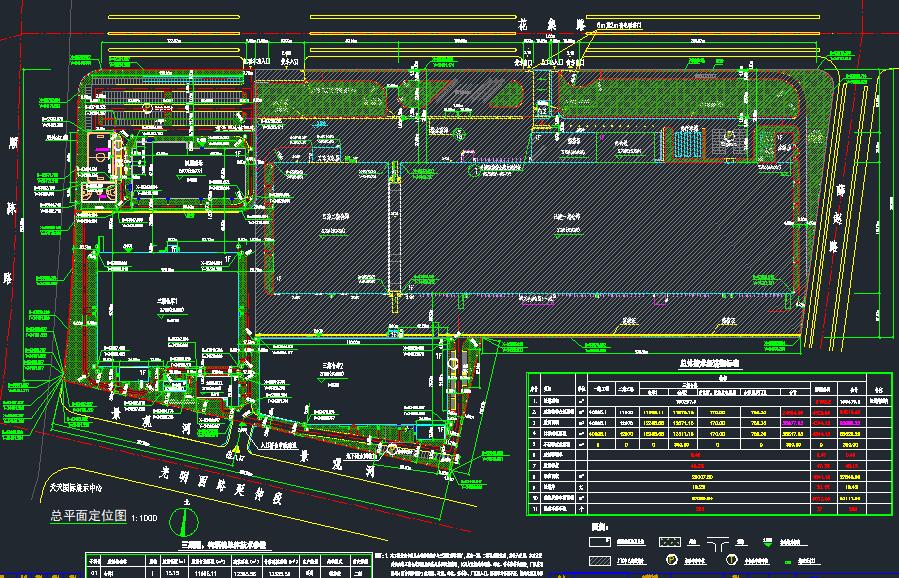

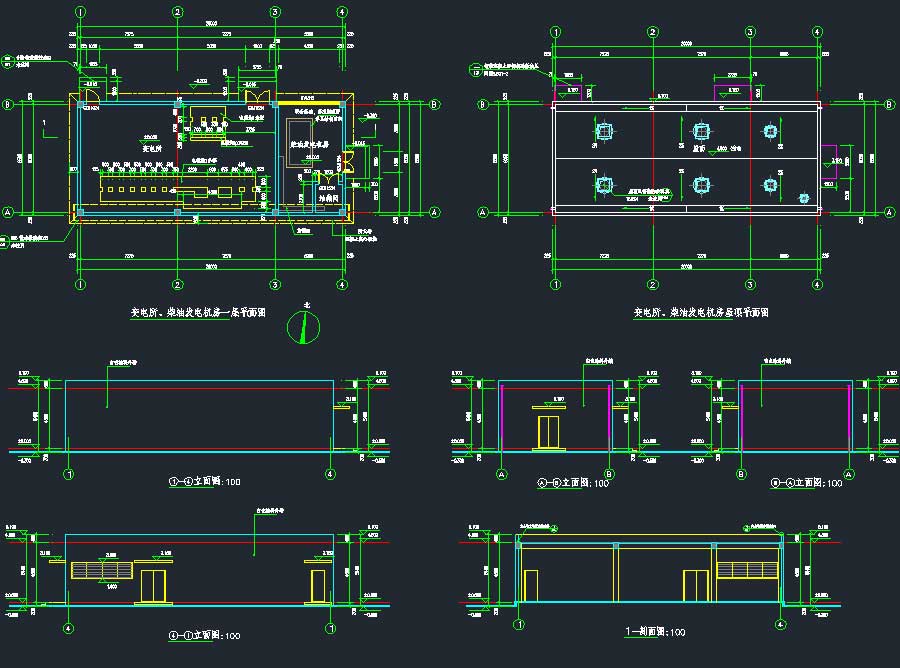

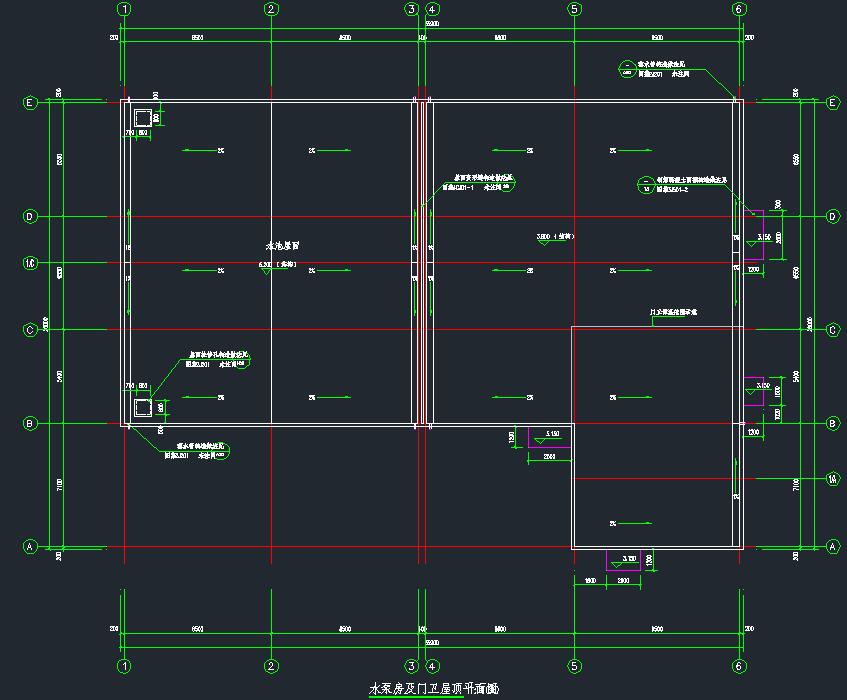

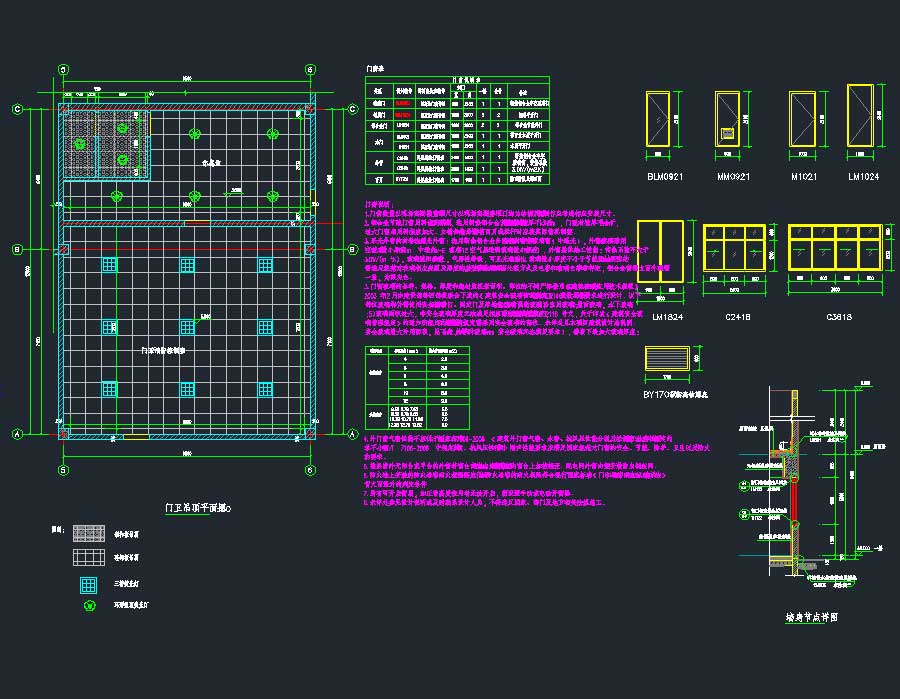

说明:某水泵房、门卫室及变电所、柴油发电机房建筑、结构、给排水、电气、暖通施工图,其中,水泵房及门卫室的建筑面积:750.3平方米,高度:6.1米,地上1层,建筑类别:戊类,局部民用,结构形式为钢砼结构。变电所、柴油发电机房的建筑面积:170平方米,高度:5.4米,地上1层,建筑类别:丙类厂房,结构形式为钢砼结构。图纸内容含:建筑施工图设计说明、建筑平面图、建筑立面图、建筑剖面图、门卫吊顶平面图、门窗表、门窗大样、总平面定位及绿化图、设备一览表和桩位平面图、基础平面布置图、柱平法及梁平法施工图、水池顶板梁板配筋图、水泵房及门卫子项和给排水系统管线材料汇总表、平面定位图、给排水平面图及剖面图、给排水系统图和电气系统设计说明、配电系统图、照明平面布置图、电力平面布置图、防雷与接地布置图、电气系统管线材料汇总表、火灾报警设计说明、外线电气布置图、电气系统图、通风平面图和柴油发电机房设计施工说明、柴油发电机供回油原理图、柴油发电机房布置及配管平面图、变电所及柴油发电机房通风平面图以及水泵房及门卫通风平面图等。
建筑面积:750.3,170㎡地上层数:1层建筑高度:6.1,5.4m地下层数:高度类别:低层图纸深度:施工项目地址:江苏省设计时间:2016建筑风格:现代效果图:无
