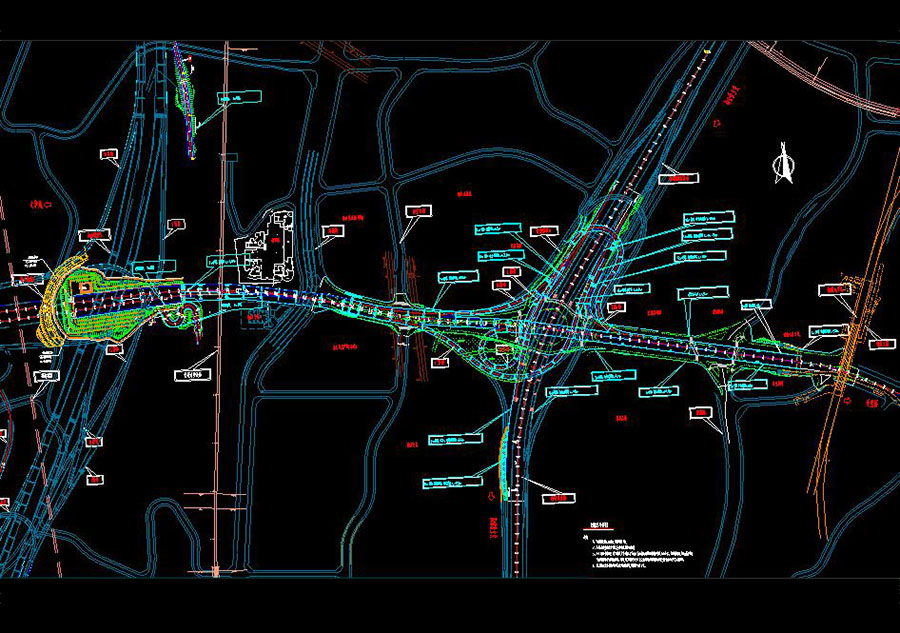

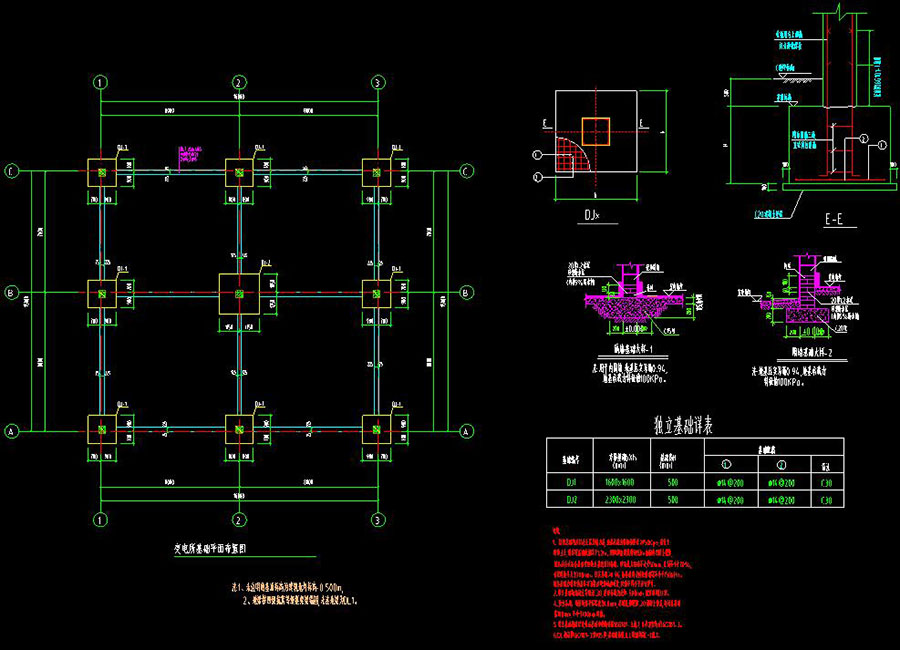

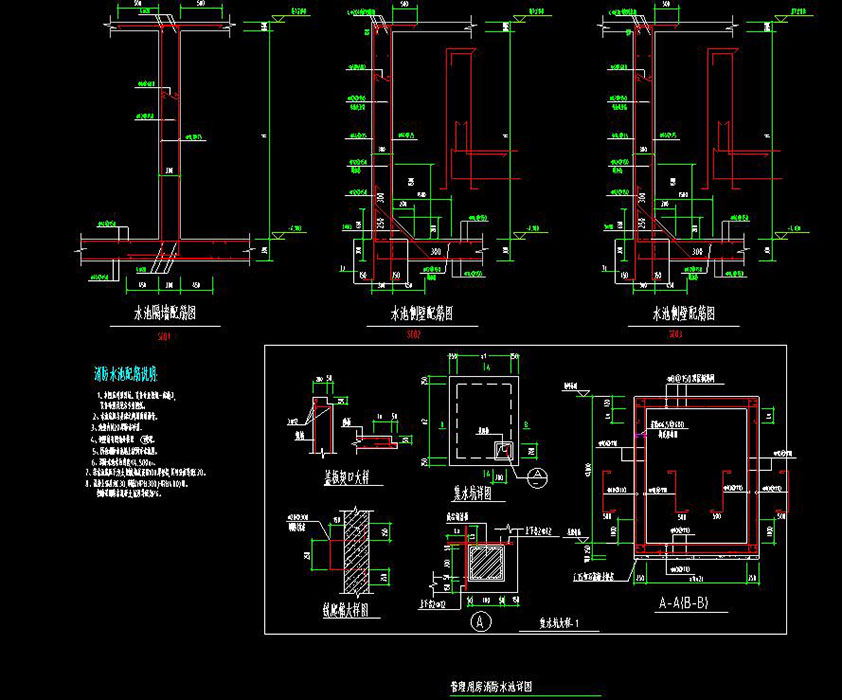

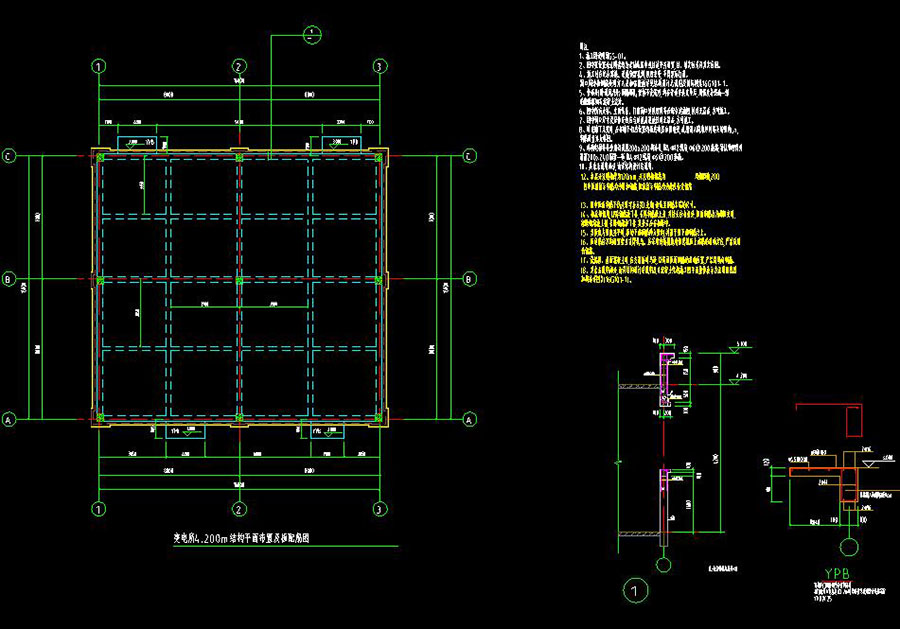

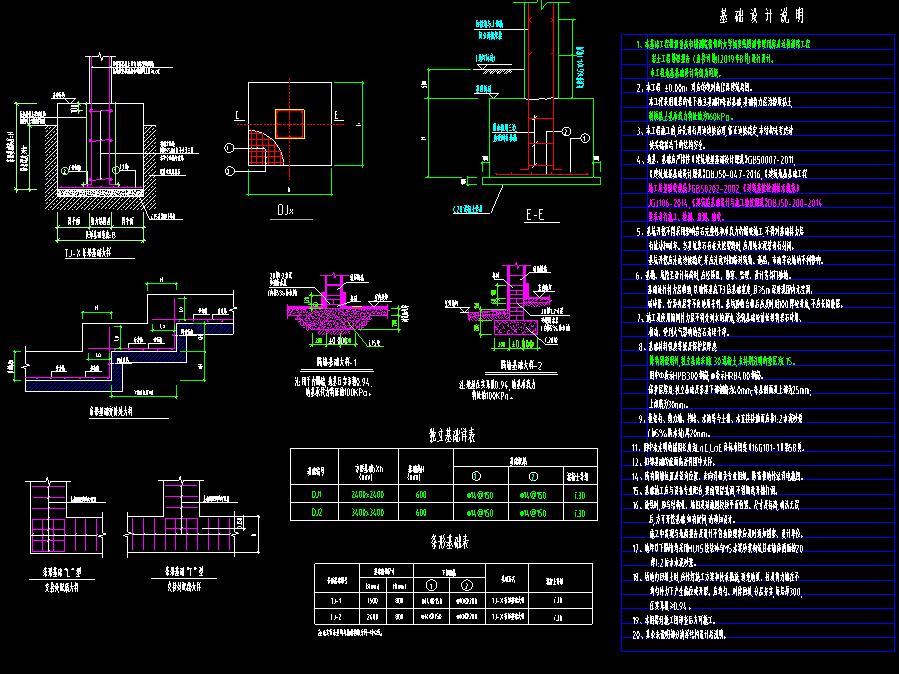

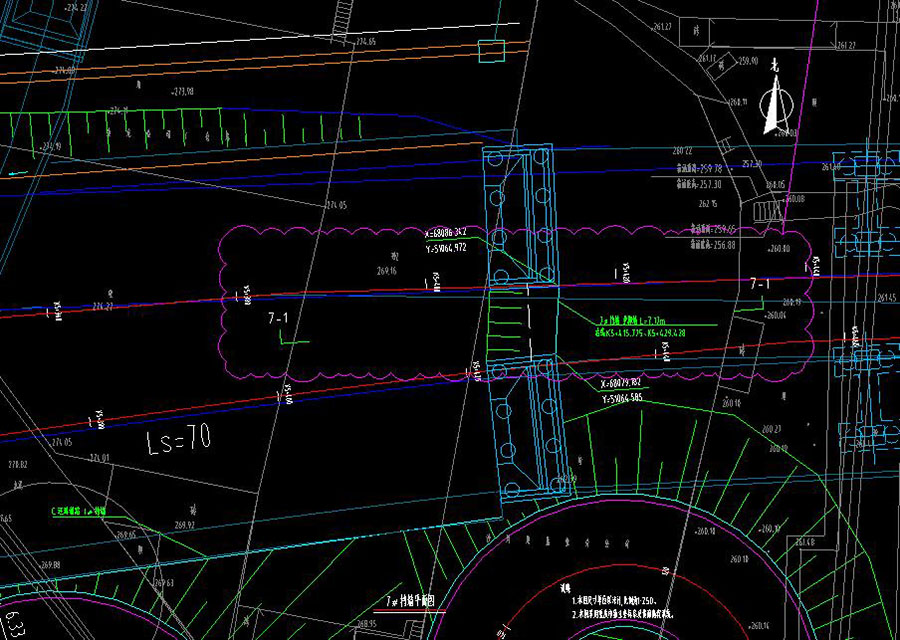

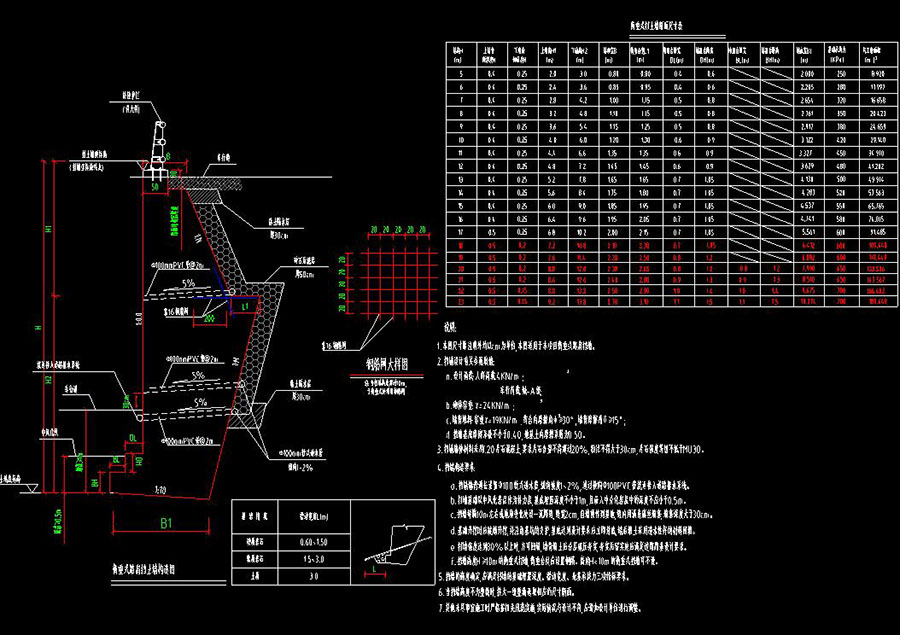

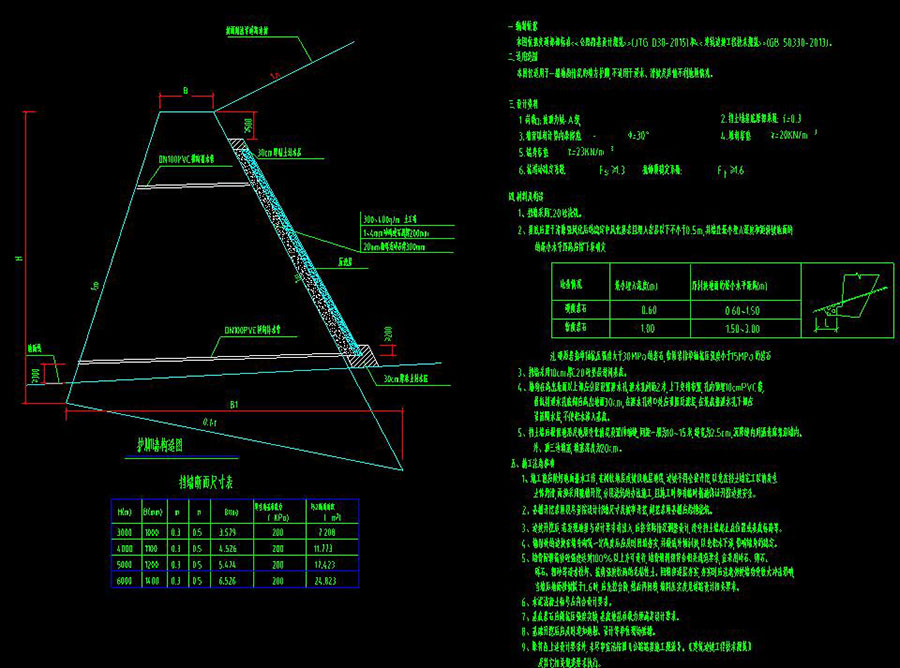

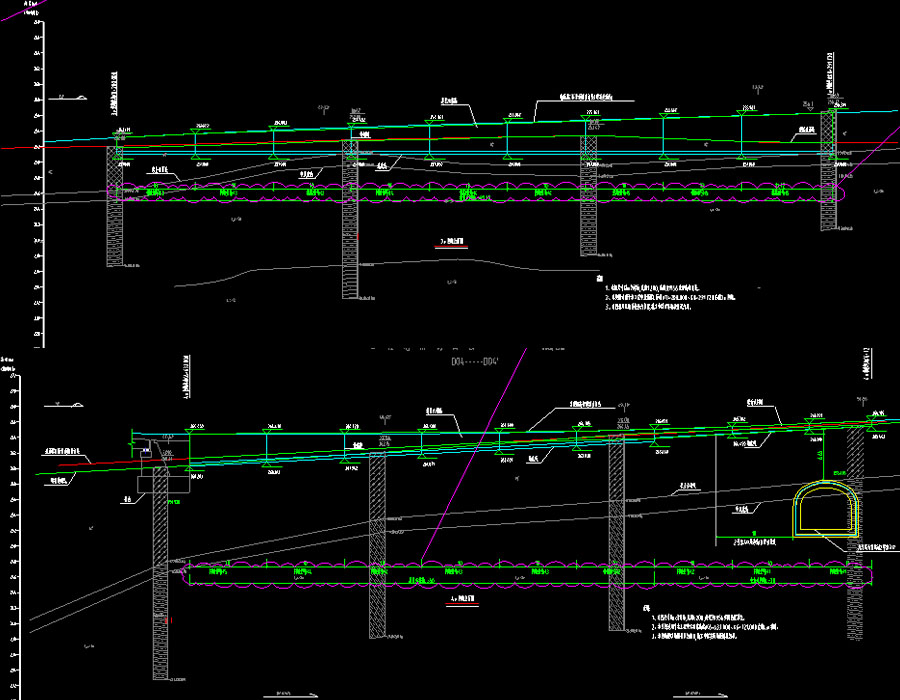

说明:本工程为大学城复线隧道以及管理用房、变电所等项目,框架结构,线路全长约5.9km,道路起点至红槽房立交采用城市快速路,主线为双向六车道,设计速度80km/h,红槽房立交至道路终点采用城市主干路,主线为双向六车道,设计速度50km/h。图纸包含:结构设计总说明,总平面图,挡墙平面图,还建道路挡墙平面图,挡墙立面图,挡墙典型横断面图,重力式路肩挡土墙构造图,折背式挡墙构造图,衡重式路肩挡土墙构造图,衡重式路堤挡土墙构造图,护脚墙构造图,仰斜式挡墙构造图,板肋式锚杆挡墙构造图,格构式锚杆挡墙构造图,悬臂式挡墙构造图,悬臂式挡墙钢筋构造图,扶壁式挡墙构造图,扶壁式挡墙钢筋构造图;变电所基础平面布置图,柱施工图,结构平面布置及板配筋图,梁平法施工图;管理用房基础平面布置图,基础详图,管理用房消防水池详图,柱平法施工图,结构平面布置图及板配筋图,梁平法施工图,大样图,楼梯详图,室外消防水池结构设计总说明,室外消防水池结构施工图
结构类型:框架基础类型:抗震烈度:6度抗震风压:0.4kN/㎡雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2020
