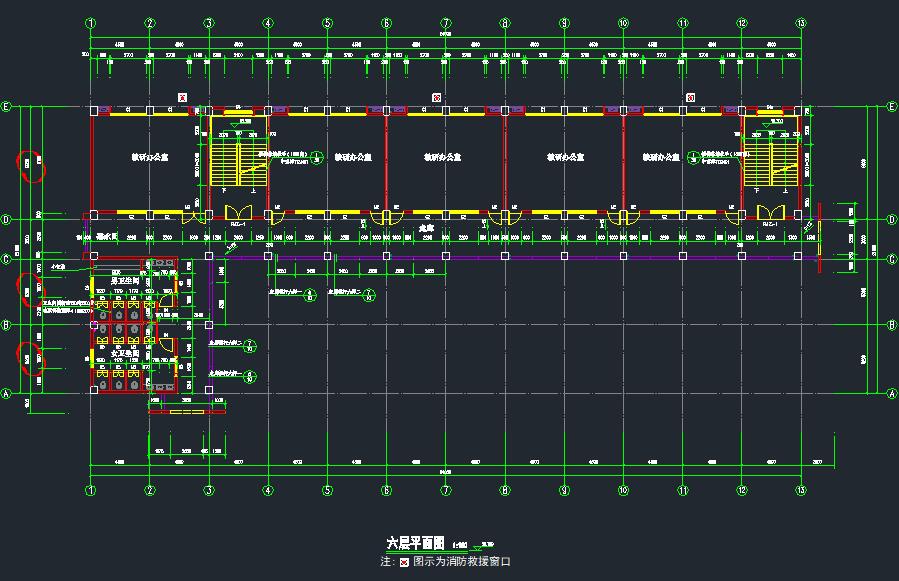

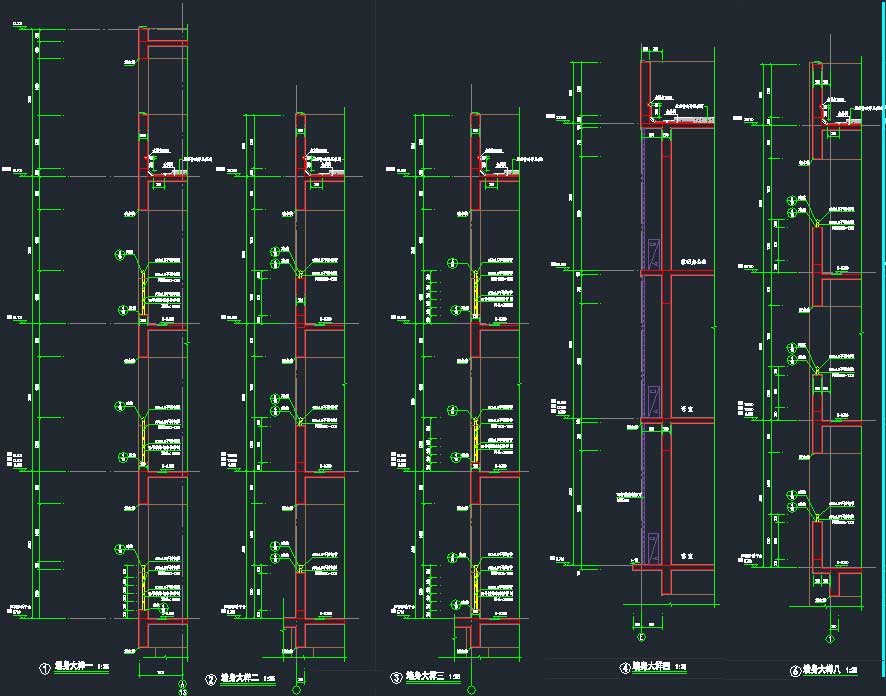

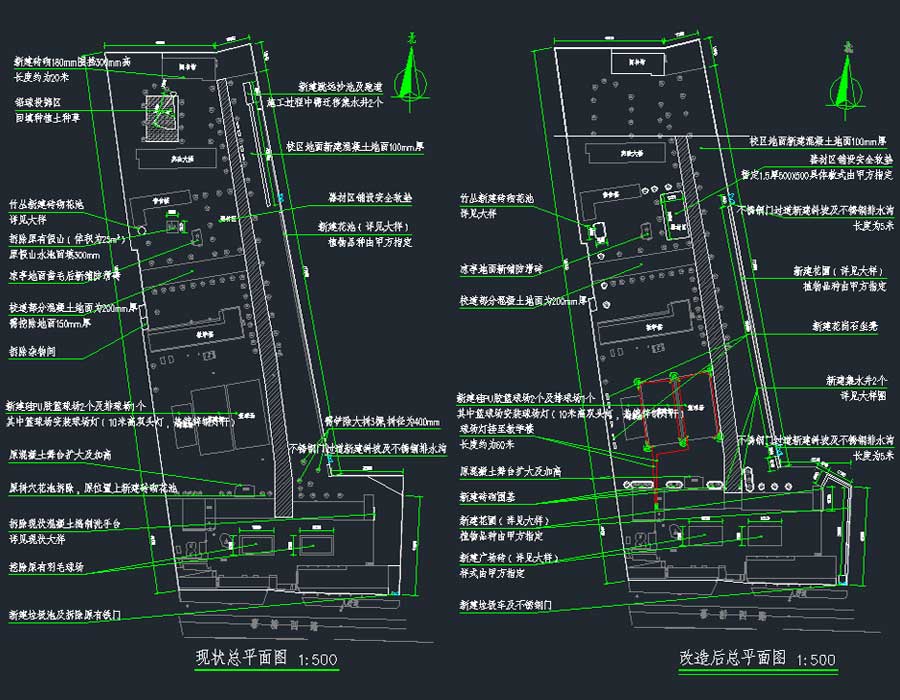

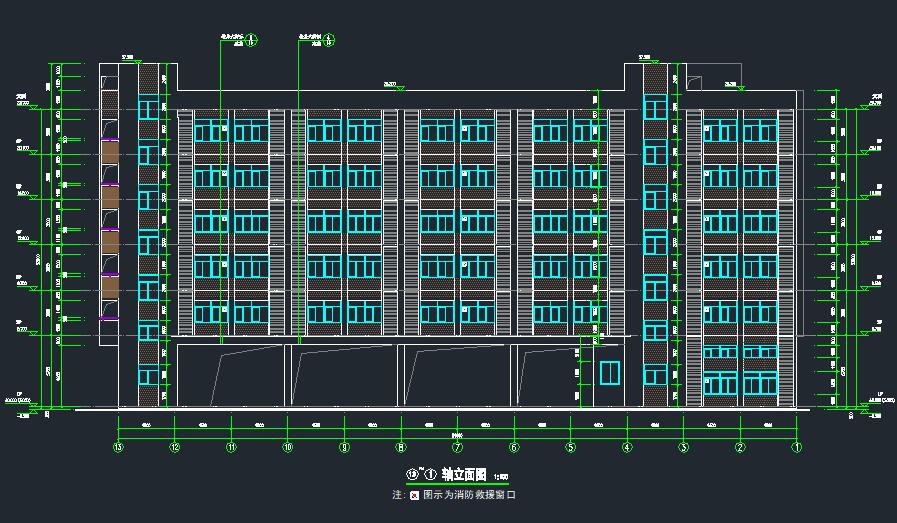

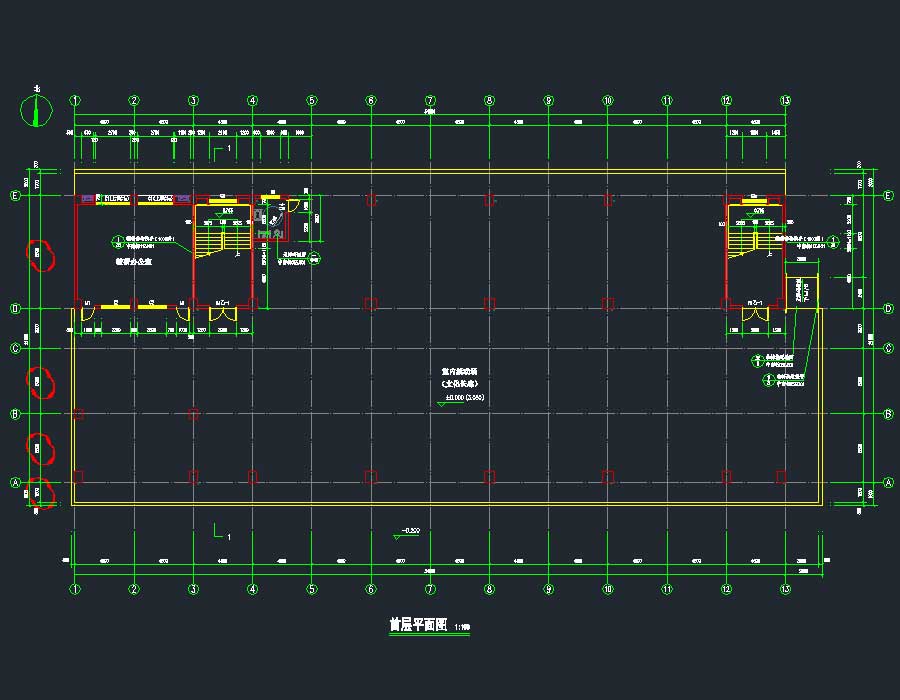

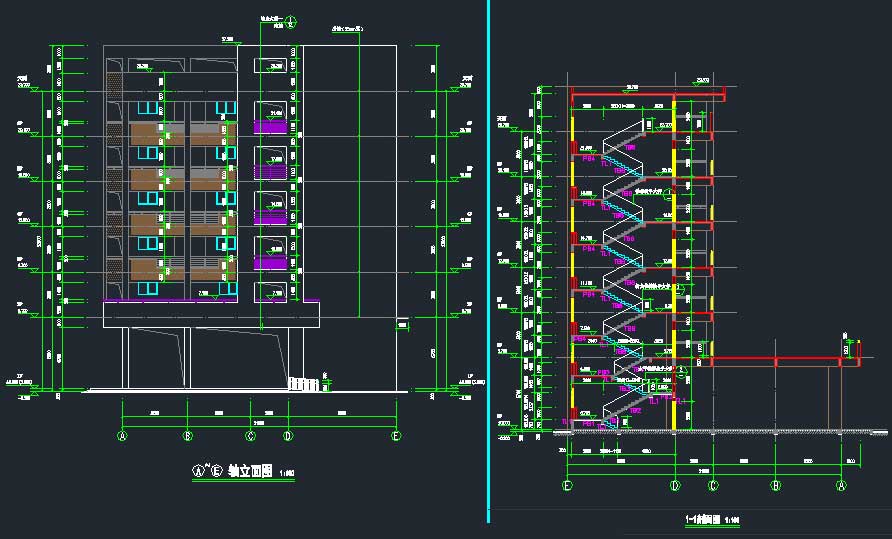

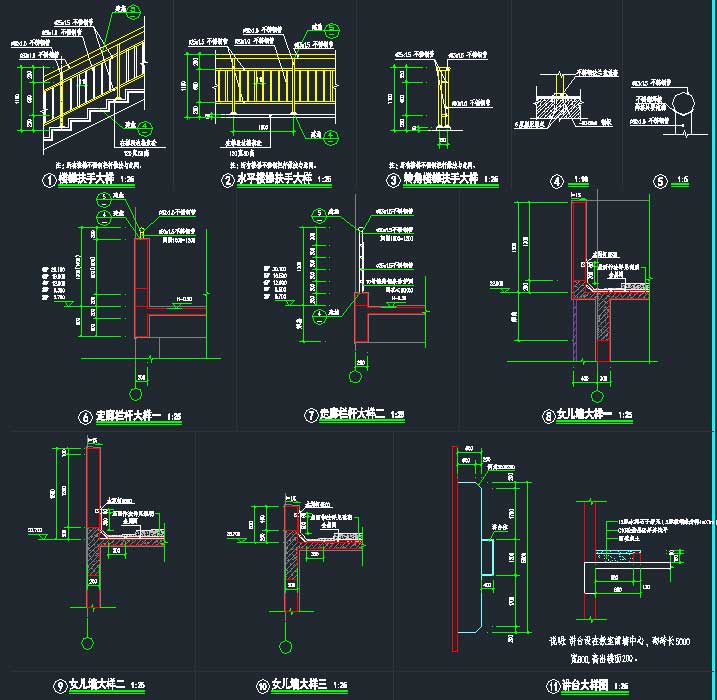

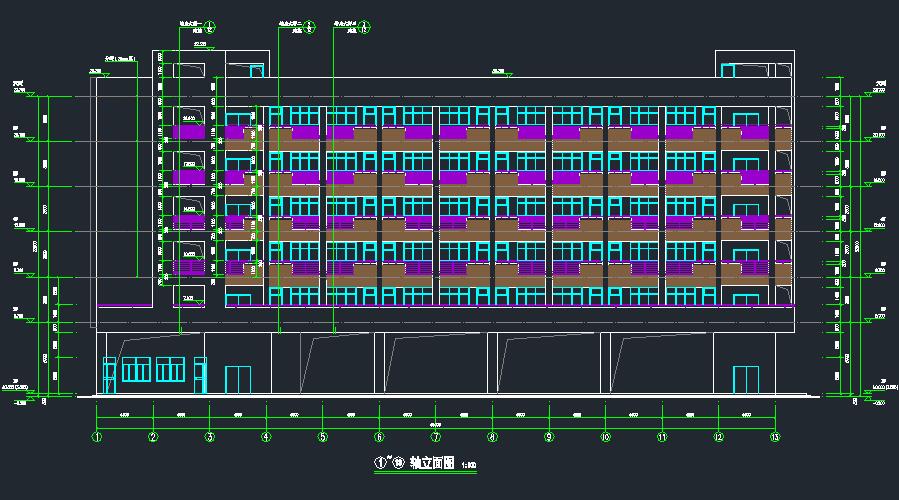

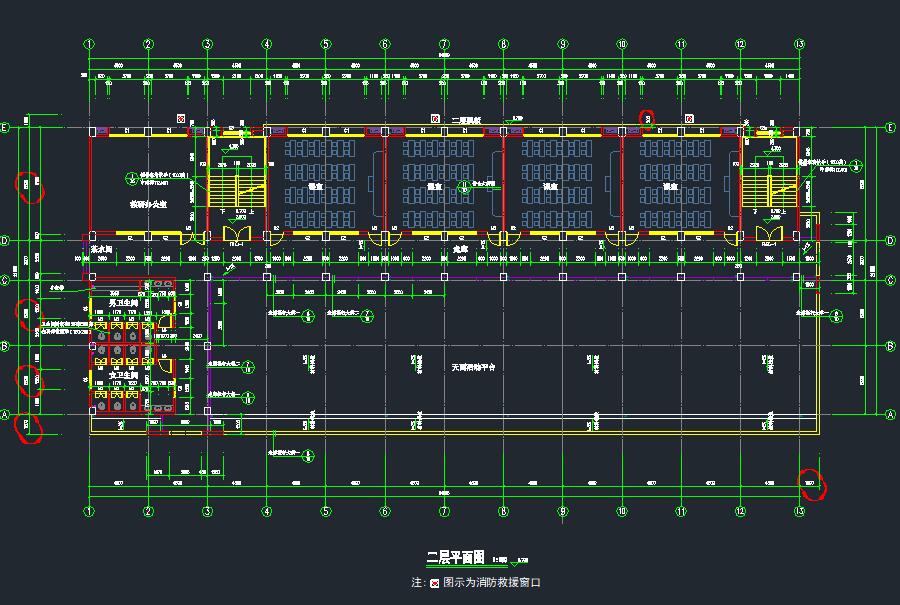

说明:某中学教学楼建筑、结构、电气、给排水施工图及场地硬底化及零星项目改造工程。地上建筑面积:4798.9平方米,建筑总高度23.9米,地上6层,首层为架空层,2~5层为普通教室,6层教研办公室。基础型式采用预应力管桩。抗震设防烈度7度,结构形式为框架结构。图纸内容含建筑设计总说明、门窗明细表、总平面图、各层建筑平面图、建筑立面图、建筑剖面图、墙身大样图和结构设计总说明、桩位平面图、承台平面图、承台大样图、柱截面定位及截面变化图、柱表、各层梁钢筋图、各层板钢筋图、水箱平面梁板钢筋图、楼梯大样及配筋图和电气设计说明、各层配电箱、各层配电系统图、各层照明平面图、各层插座_应急照明平面图、弱电平面图、主要设备材料表和给排水总说明、各层给排水平面图、给排水系统图、化粪池大样图、检查井大样图等和场地改造装修总说明、现状总平面图、改造后总平面图、地面硬底化平面图、排水平面布置图、节点大样等。
