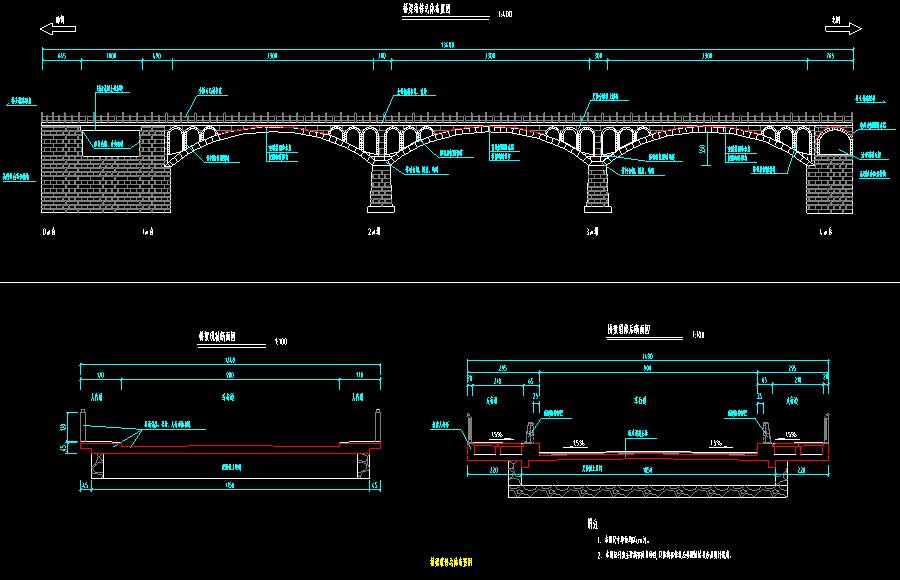

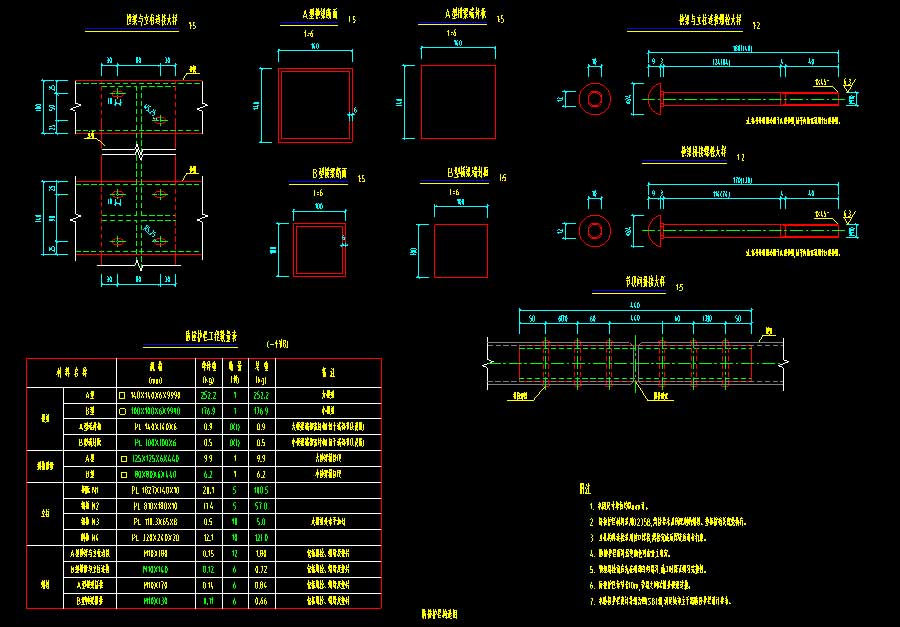

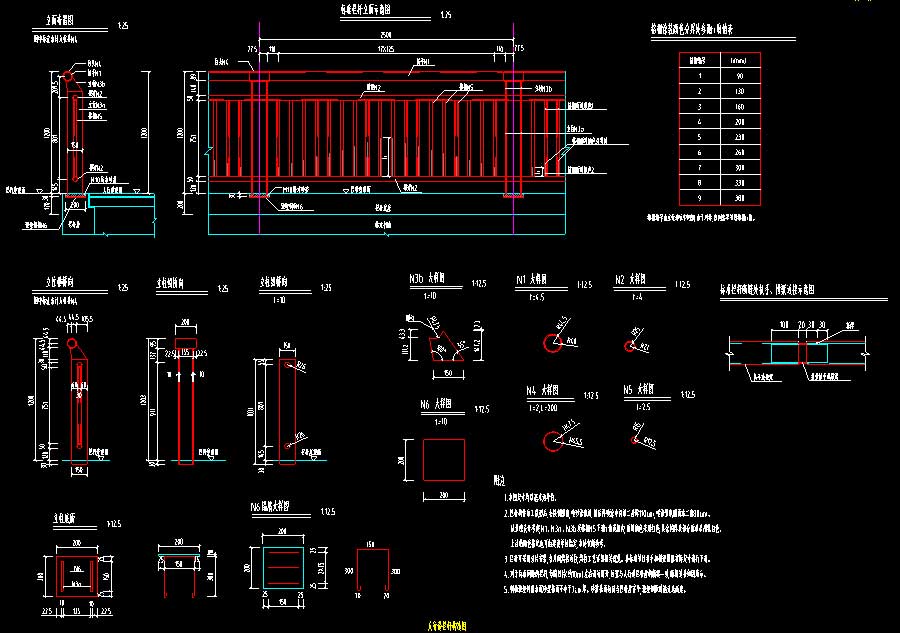

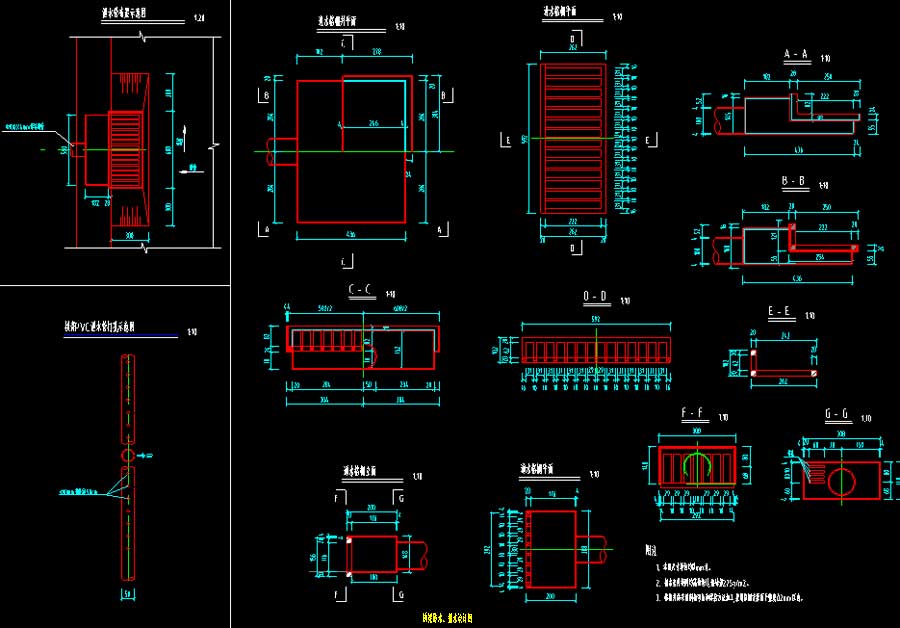

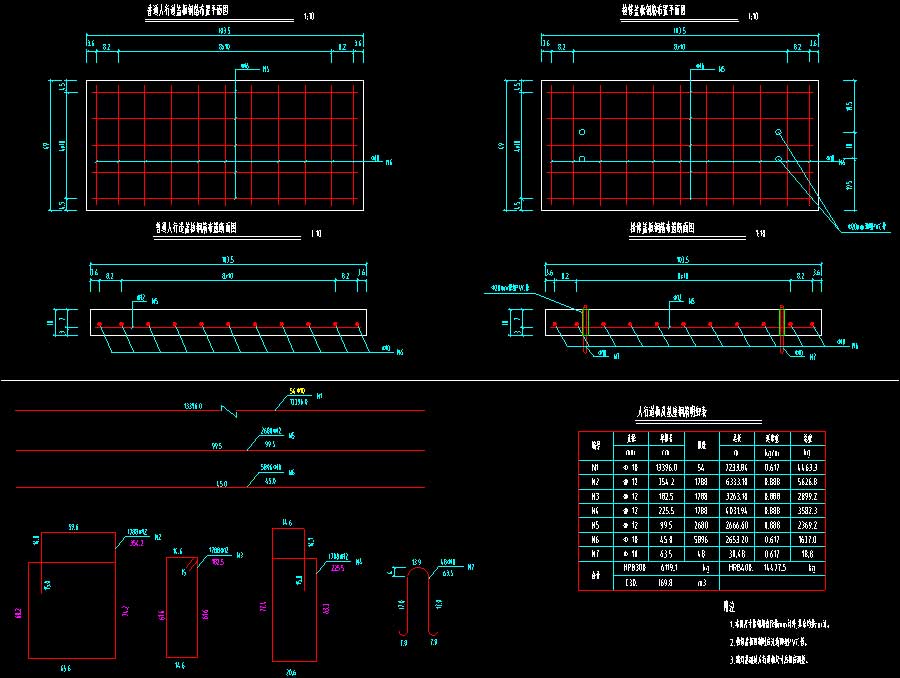

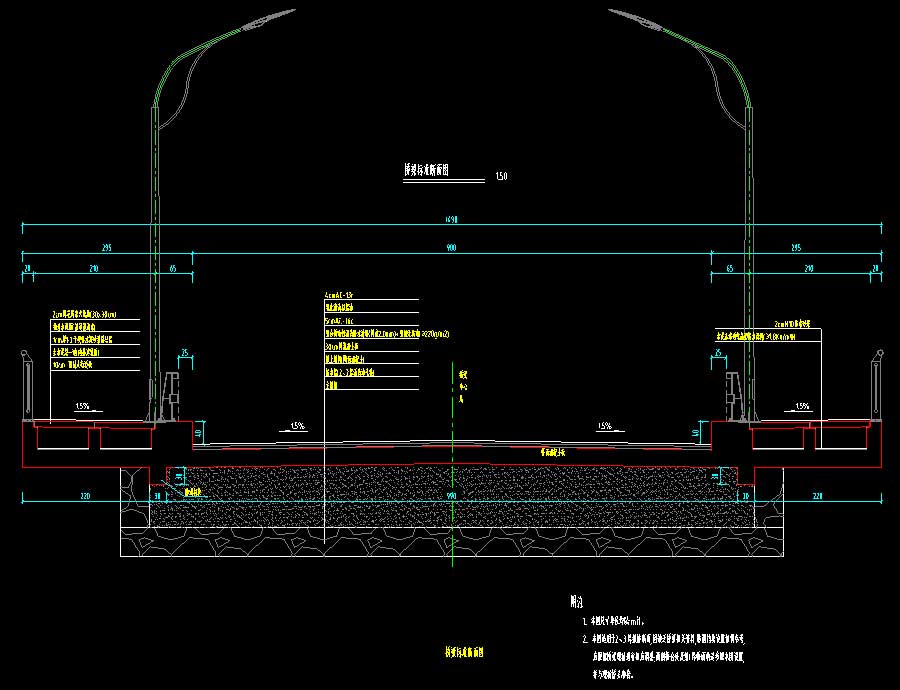

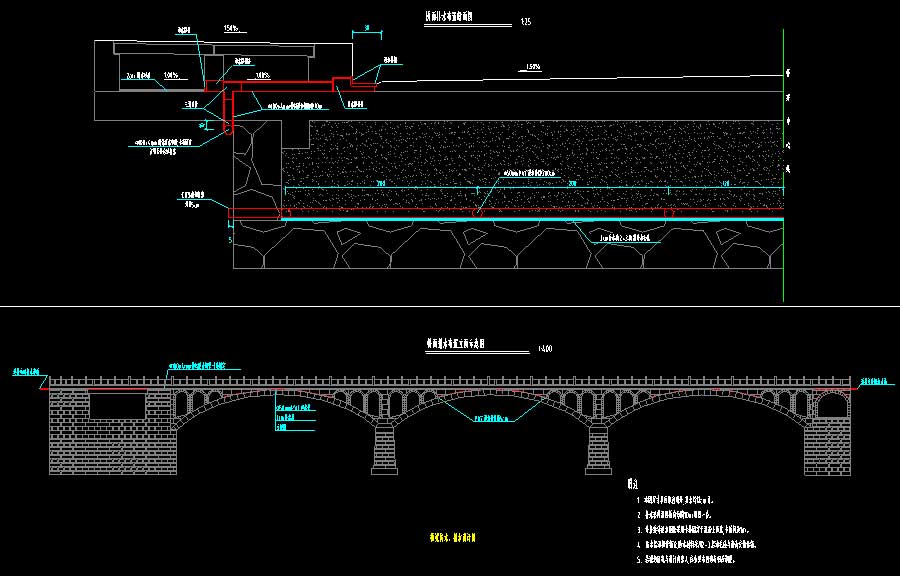

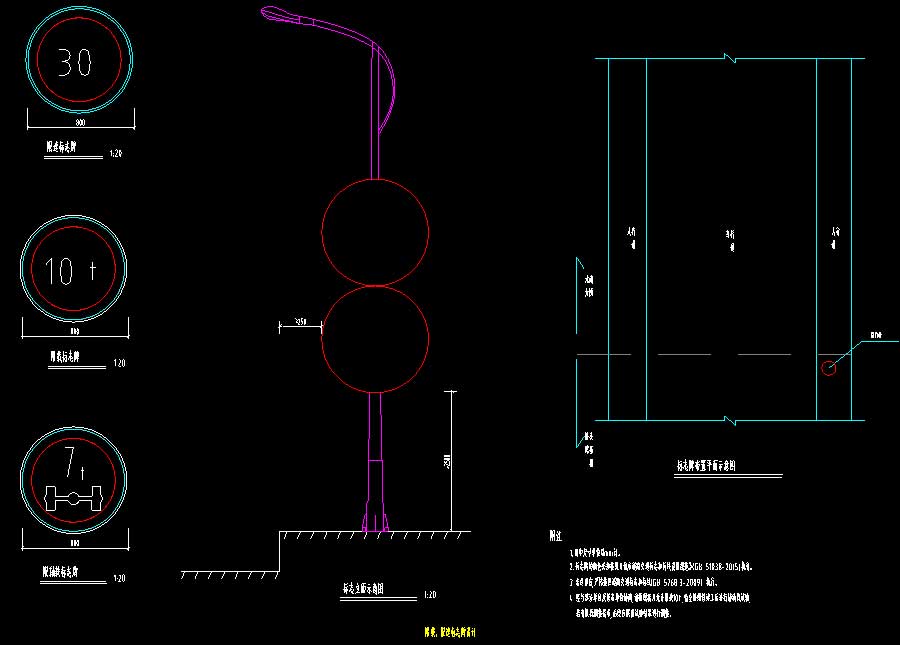

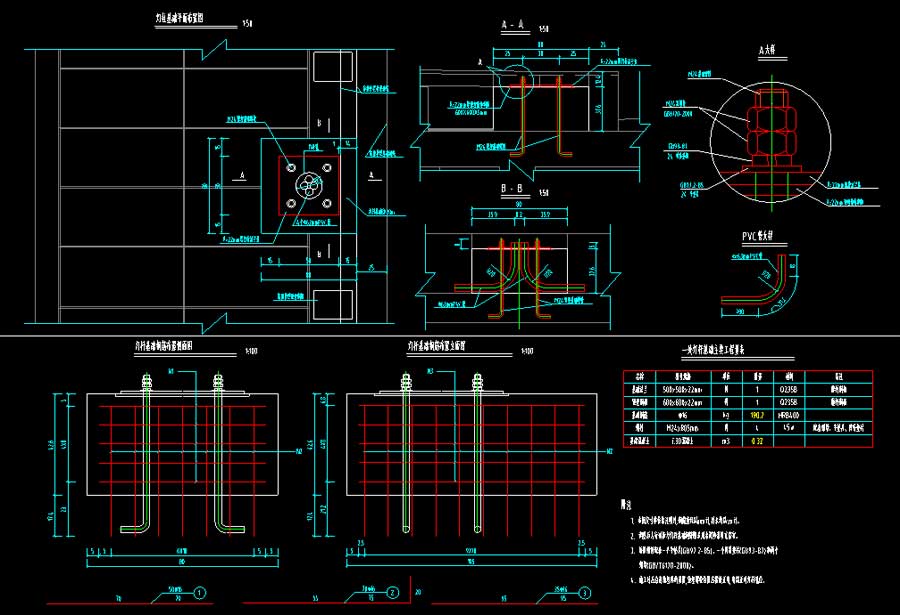

说明: 该项目为某桥梁维修设计施工图,该桥主桥为3孔33m的空腹式石拱桥,南侧为一跨10m的钢筋混凝土板,北侧设置一净跨5.0m的人行边拱。桥面宽度:12.4m=1.7m(人行道加护栏)加9.0m(行车道)加1.7m(人行道加护栏),全桥长约134m。上部结构:主拱圈采用等截面无铰拱,净跨33m,净矢高5.5m,主拱圈宽11.5m,厚90cm。全桥共有18个腹拱,腹拱圈采用等截面圆弧拱,厚度为30cm。主拱圈、腹拱圈、横墙及侧墙均采用浆砌块石。南侧混凝土板跨径为10m,宽度11.5m,板厚80cm。北侧人行边拱净跨5.0m,净矢高1.65m,拱圈宽11.5m,厚45cm。下部结构:采用浆砌块石重力式墩台。图纸内容含:施工图设计说明,混凝土裂缝封闭处置图,混凝土裂缝压力灌浆处置图,桥梁标准断面图,桥面混凝土板配筋图,人行道栏杆及基座设计图,人行道栏杆构造图,防撞护栏构造图,桥梁防水、排水设计图,照明设计图,限载、限速标志牌设计,工程数量表,桥面板施工支架搭设示意图,过桥管线断面图,桥梁维修总体布置图。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:福建省设计时间:2019建筑风格:现代效果图:无
