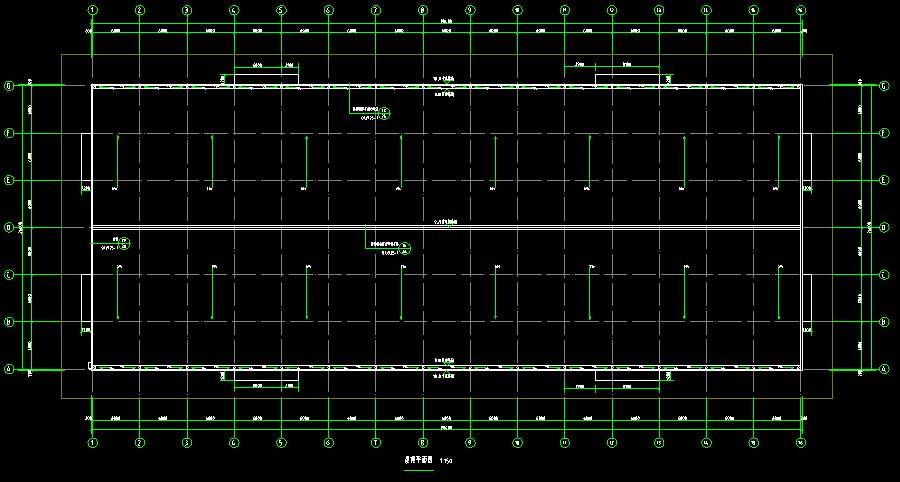

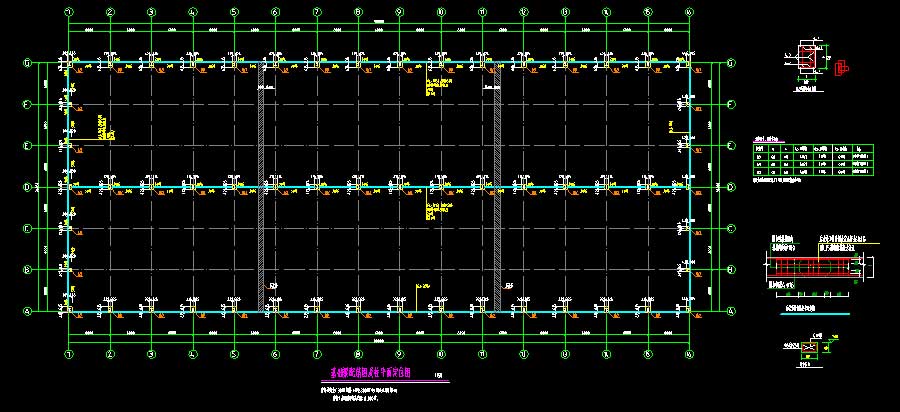

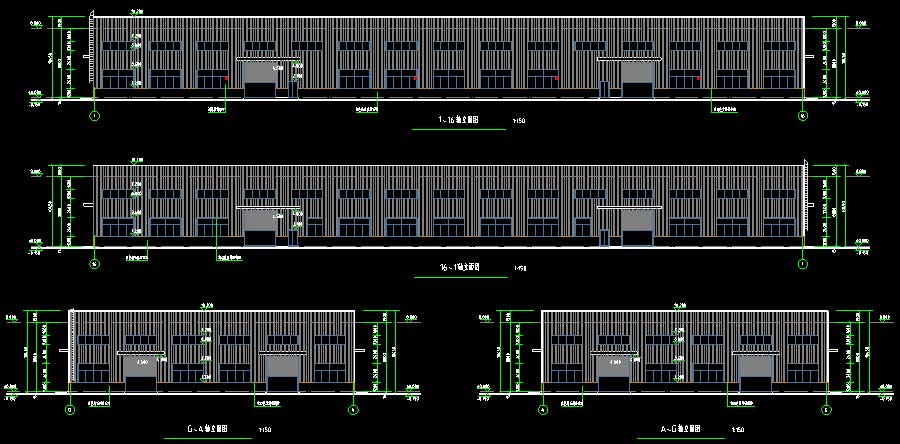

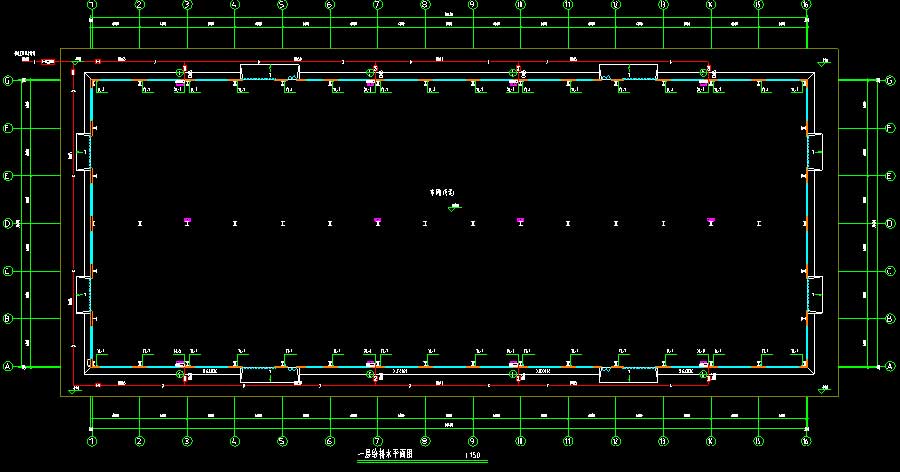

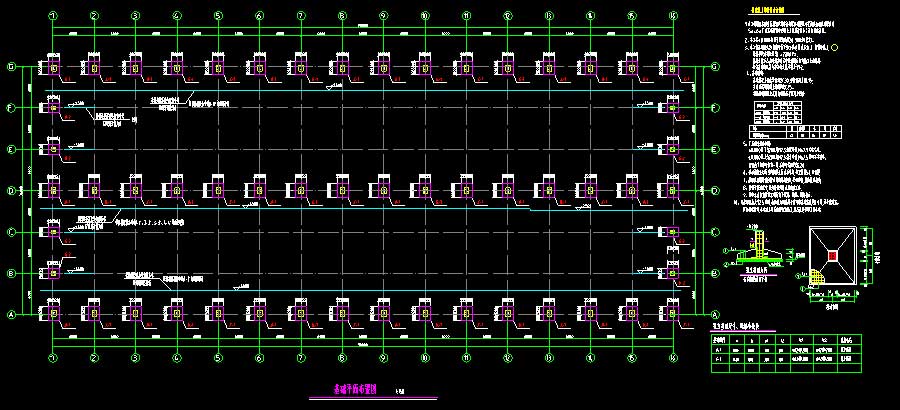

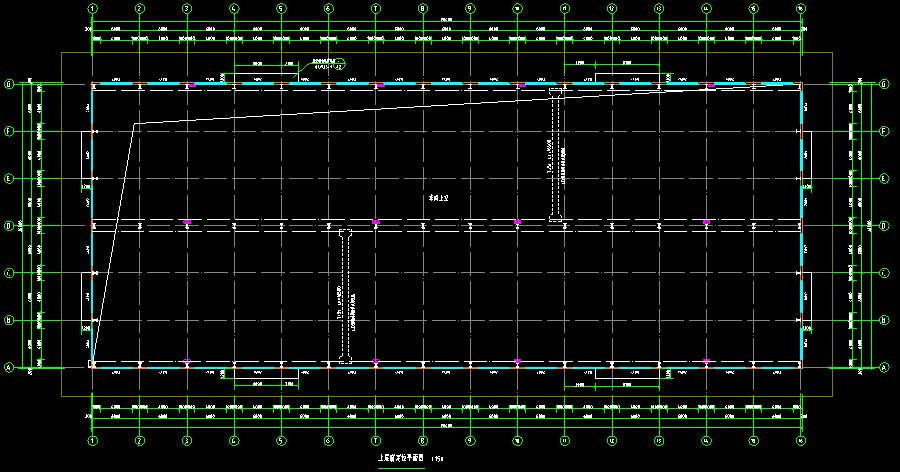

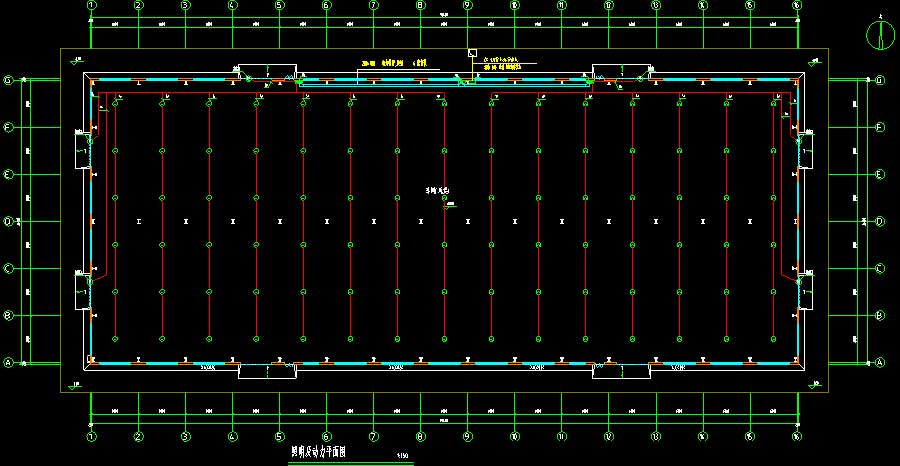

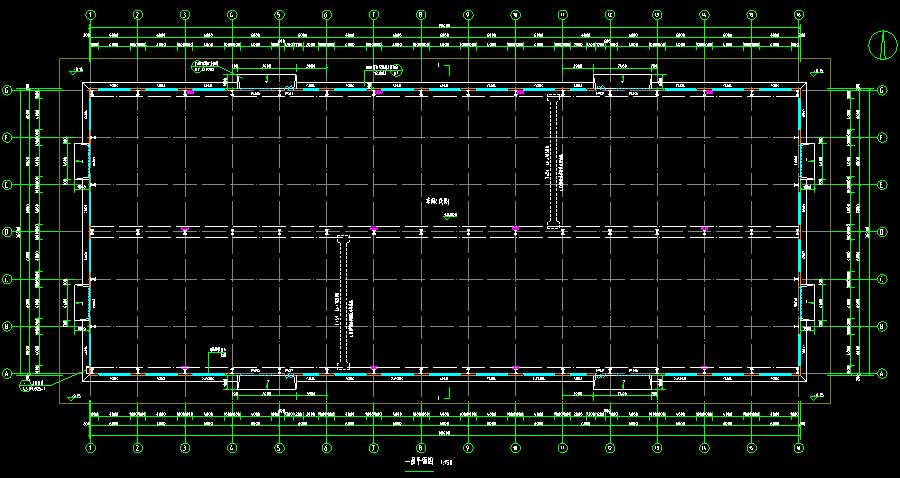

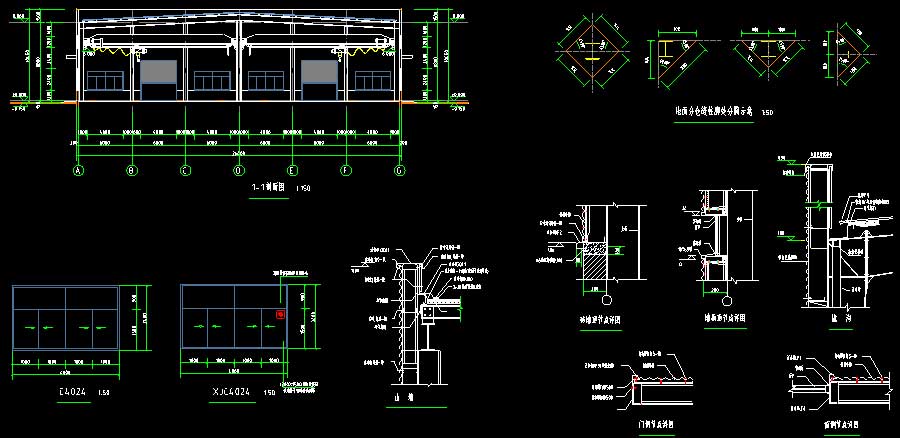

说明:该项目为某车间多专业施工图,抗震设防烈度为6度,主要结构形式为钢结构,建筑高度为8.95米,地上层数1层,总建筑面积为3290.56平方米,占地面积为3290.56平方米。图纸内容含:建筑说明,总平面定位图,平面图,立面图,剖面图,门窗表,门窗大样,详图;给排水说明,抗震设计专篇,雨水系统图,消防软管卷盘系统图,给排水平面图;结构说明,基础平面布置图,基础梁配筋图及柱平面定位图,地脚螺栓布置图,节点详图,屋面支撑布置图,屋面檩条布置图,柱间支撑布置图,墙梁布置图,吊车详图,吊车梁平面布置图;电气说明,配电系统图,照明及动力平面图,应急照明平面图,接地平面图,防雷平面图等等。专业包括建筑、结构、给排水、电气。
建筑面积:3290.56㎡地上层数:1层建筑高度:8.95m地下层数:高度类别:低层图纸深度:施工项目地址:安徽省设计时间:2019建筑风格:现代效果图:无
