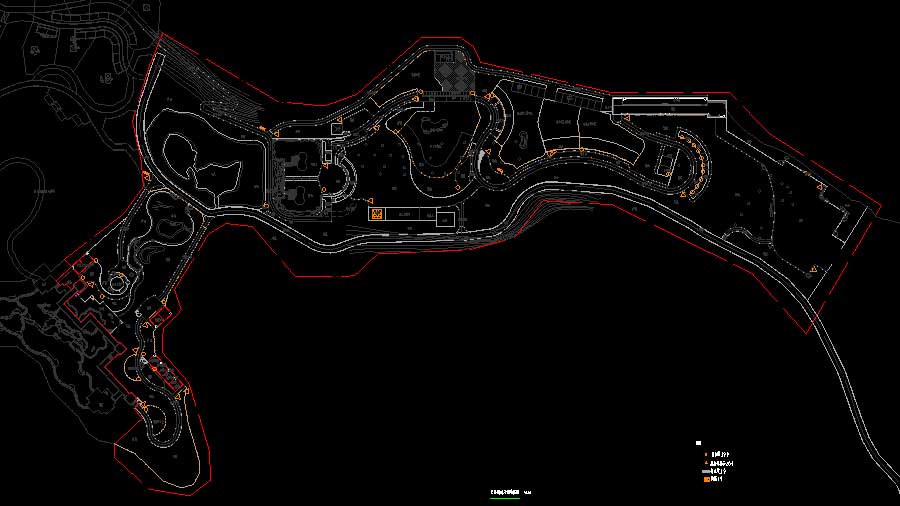

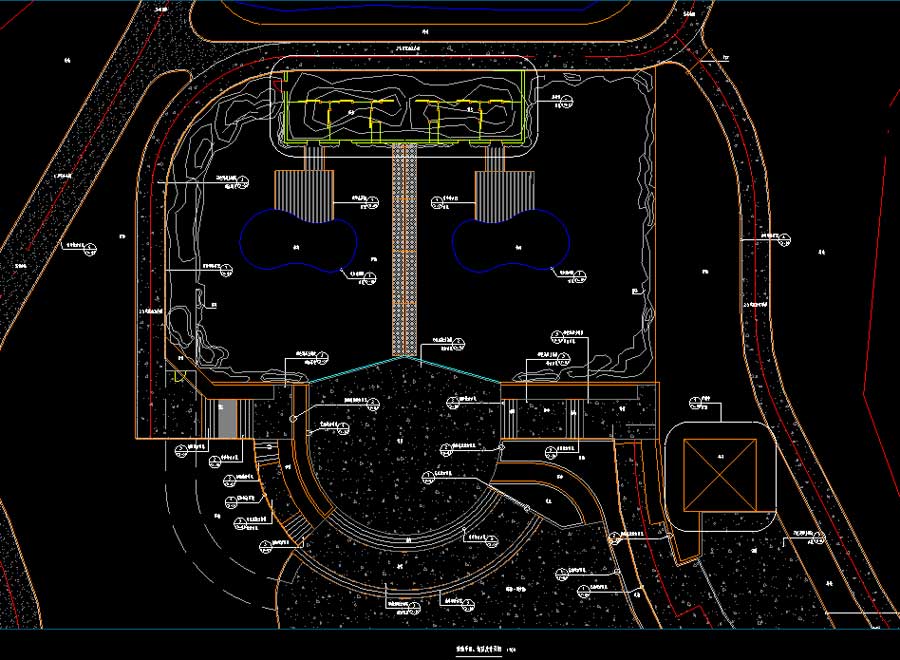

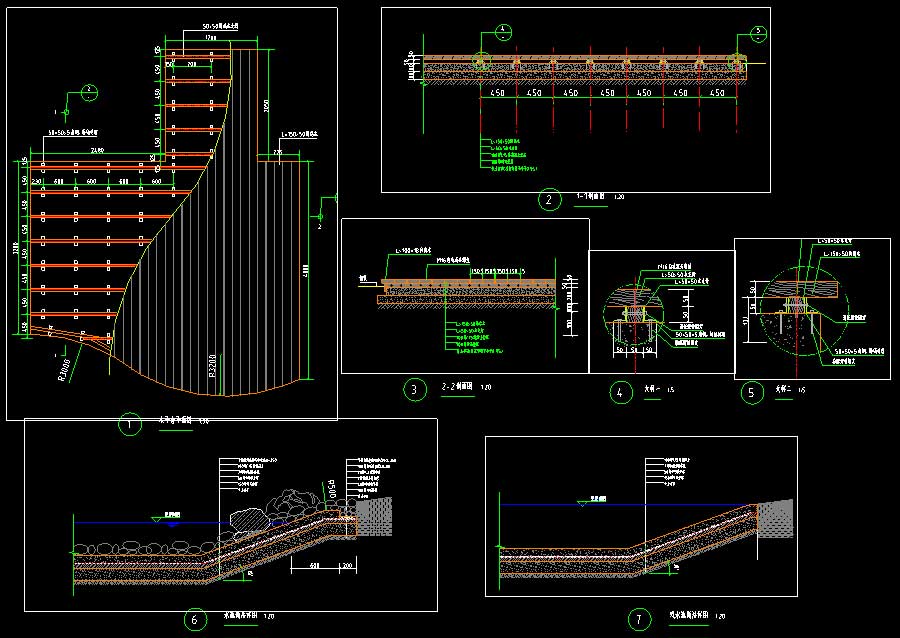

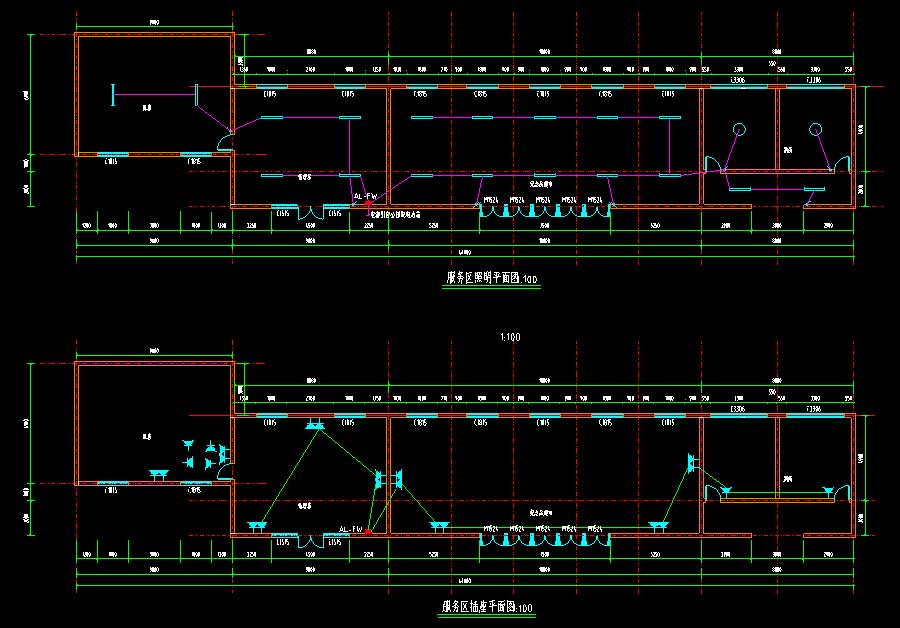

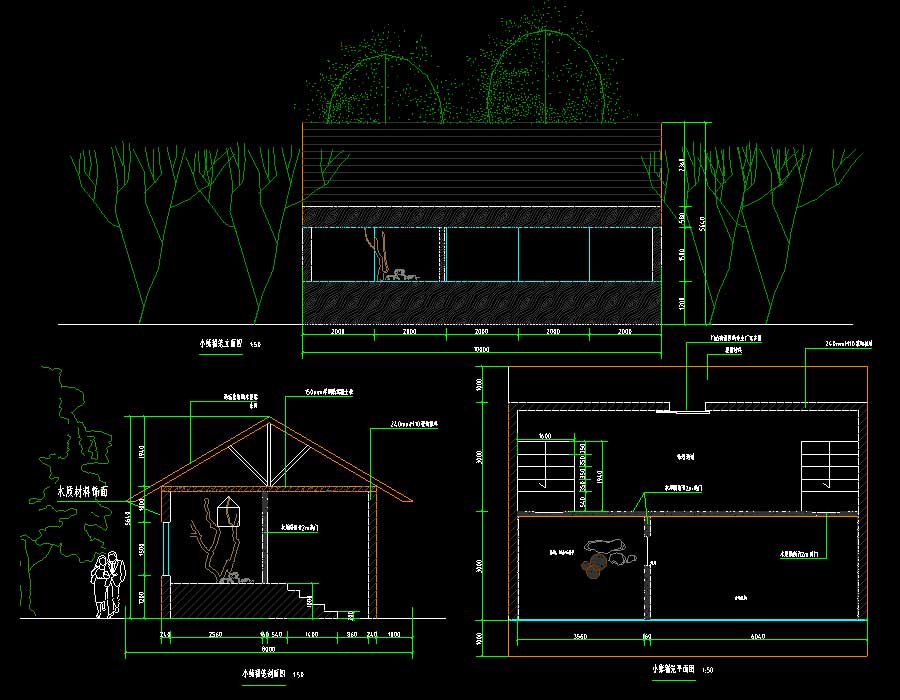

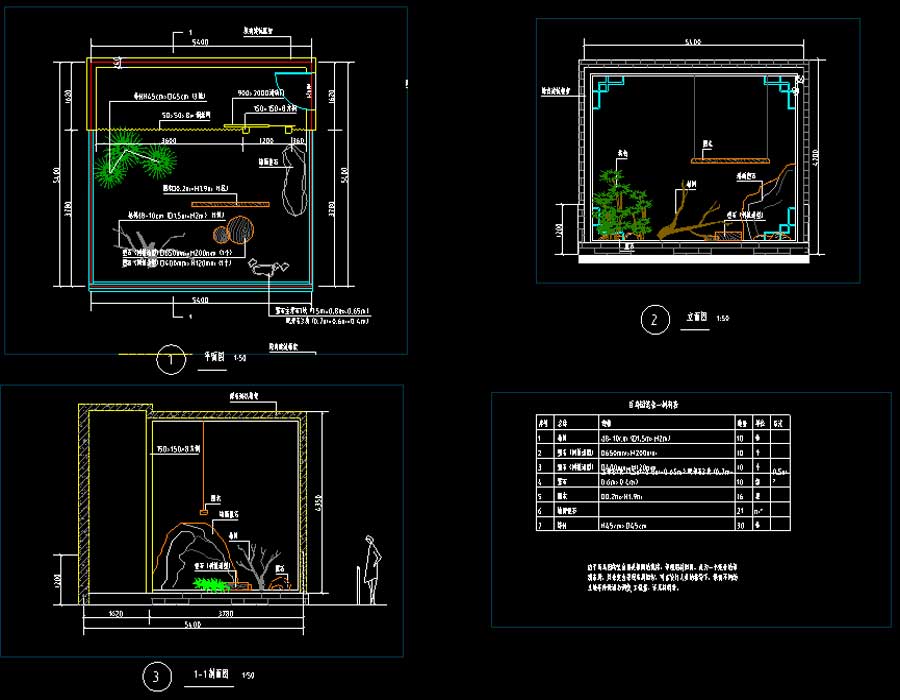

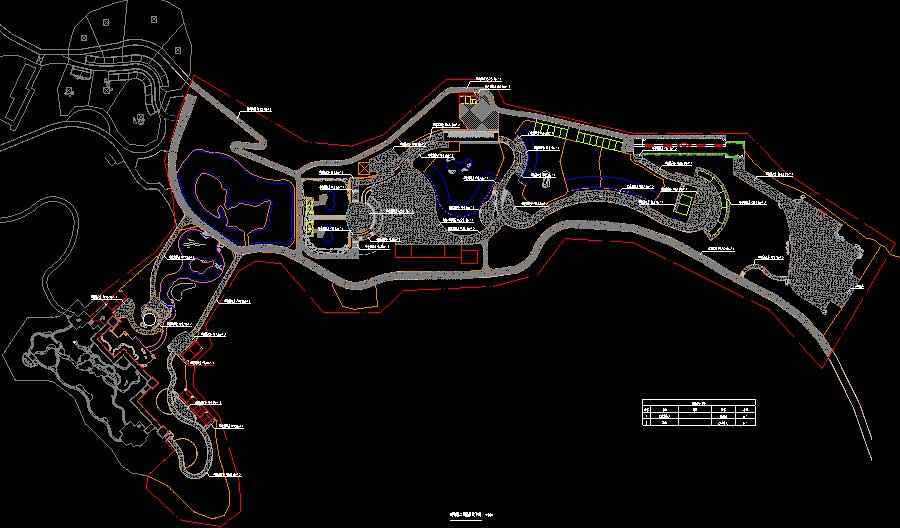

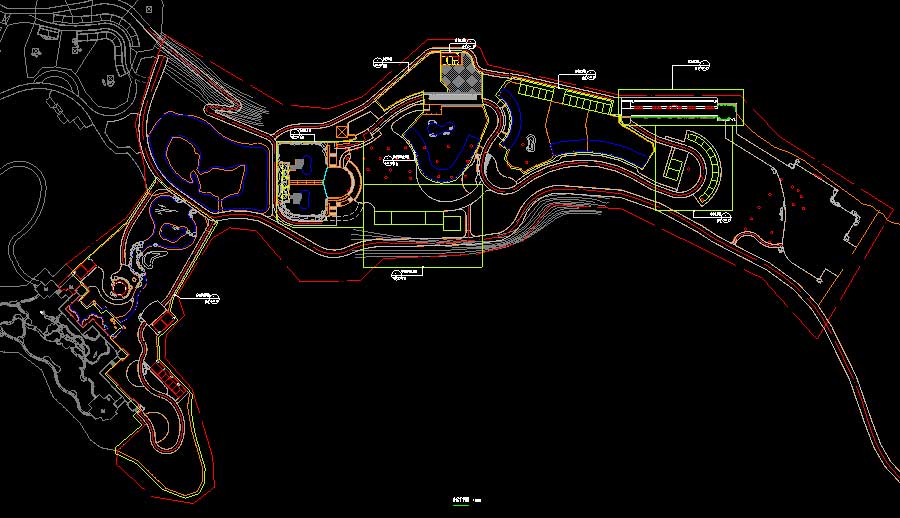

说明:该项目为某公园动物园提升改造工程施工图,图纸内容含:施工图总说明,砖混结构设计总说明,框架结构设计总说明,总平面图,坐标定位图,主要尺寸放线图,竖向设计图,总铺装图,公共设施平面布置图,分区索引图,爬行动物区总平面及索引图、坐标定位图、竖向设计图、尺寸放线图,爬行笼舍平立剖面图、结构设计图,小兽区总平面及索引图、坐标定位图、竖向设计及尺寸放线图,小熊猫笼舍详图、笼柱结构平面图、笼屋面梁结构平面图,小兽笼舍平立剖面图、基础结构平面图、屋面梁板结构平面图,老虎区平面、铺装及索引图、坐标定位图、竖向设计图、尺寸放线图,老虎笼舍平立剖面图、基础平面图、基础大样图、屋面梁结构平面图,豹子区详图,豹子笼舍做法详图、屋顶板结构平面图、大样图,狮子区平面、铺装及索引图、坐标定位图、竖向设计图、尺寸放线图,狮子笼舍及狼舍做法详图、结构平面图、屋顶板结构平面图,壕沟做法详图,栏杆做法详图,木平台及水池做法详图,景观亭做法详图,茅草亭做法详图,观赏廊道做法详图,展示系统及标识标牌做法详图,卡通地面喷绘,种植总平面及索引图,种植平面图,灌木及地被种植平面图,苗木表,防护电网布置平面图,防护电网做法详图,电气初步设计说明,景观照明及其功能间用电平面图,总配电箱及其景观照明配电系统图,服务区照明插座配电系统图、平面图,给水工程初步设计说明,给水管网布置平面图等等。
