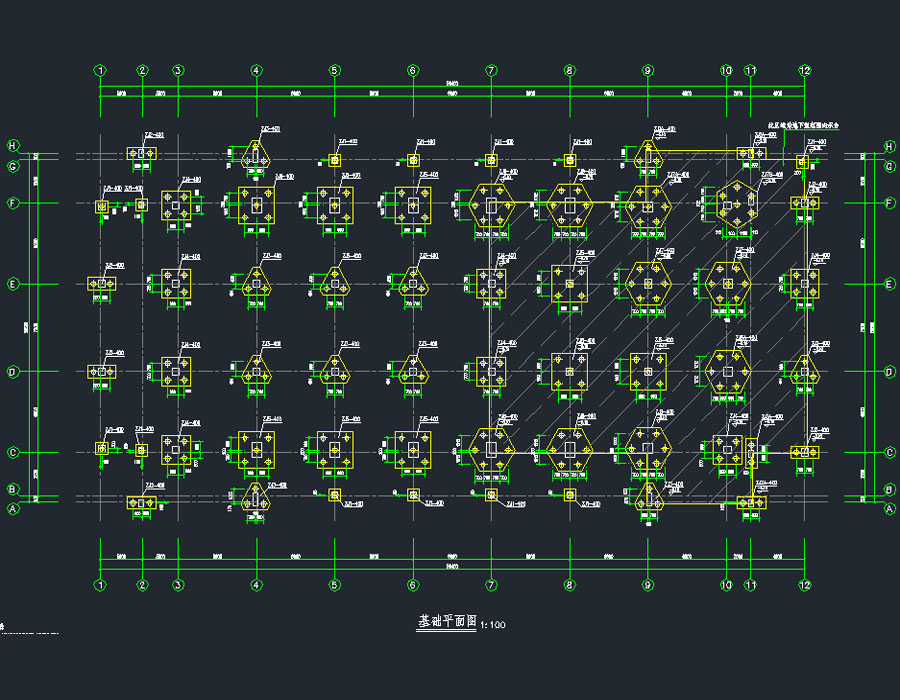

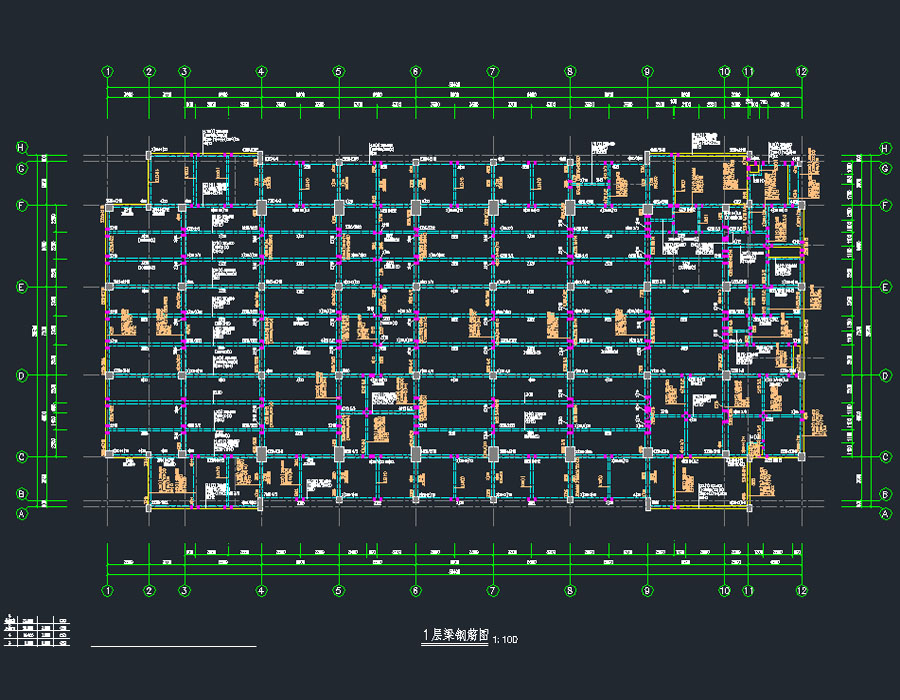

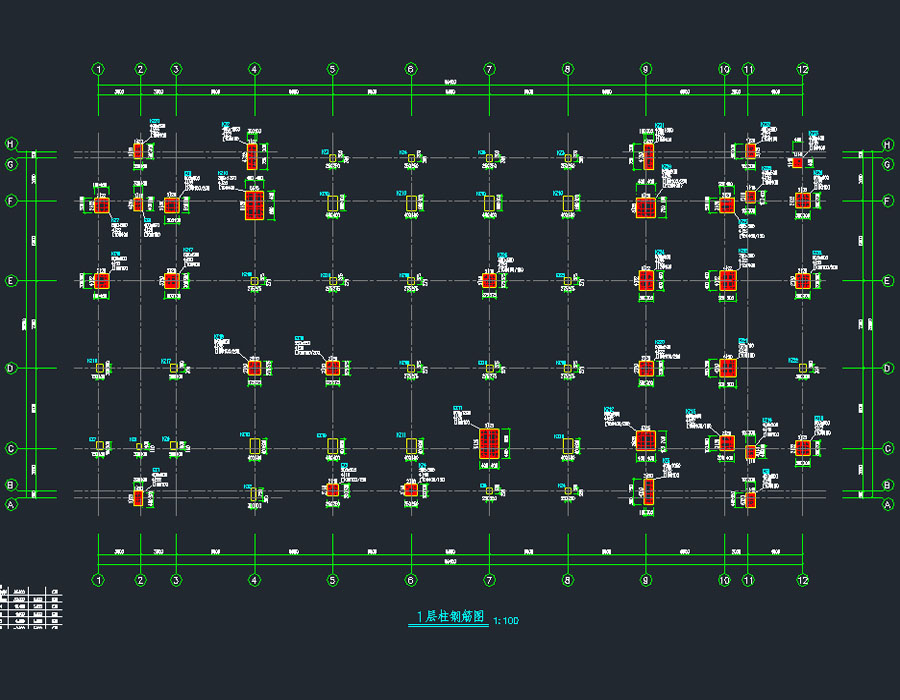

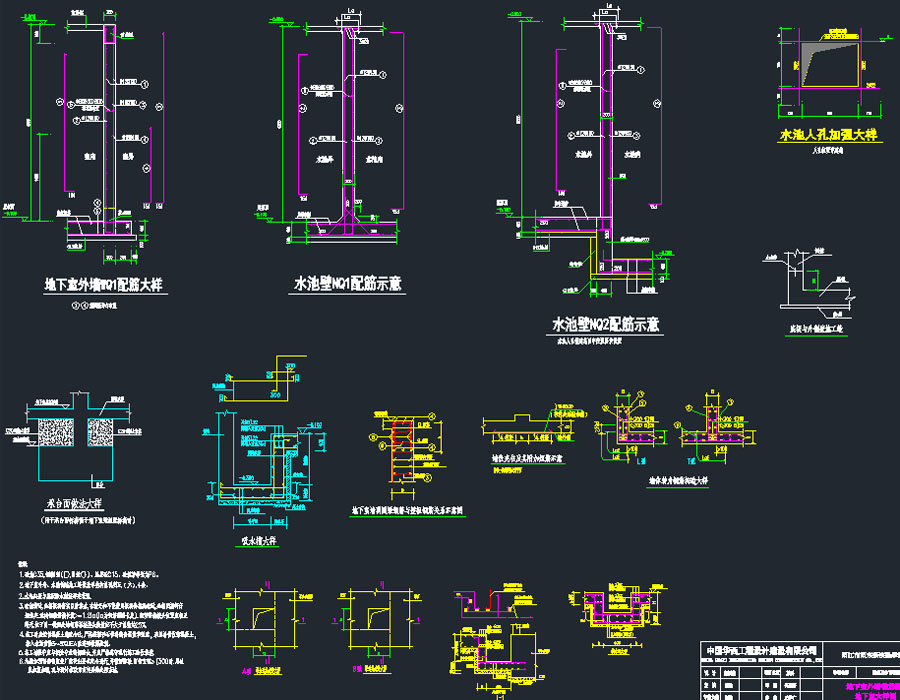

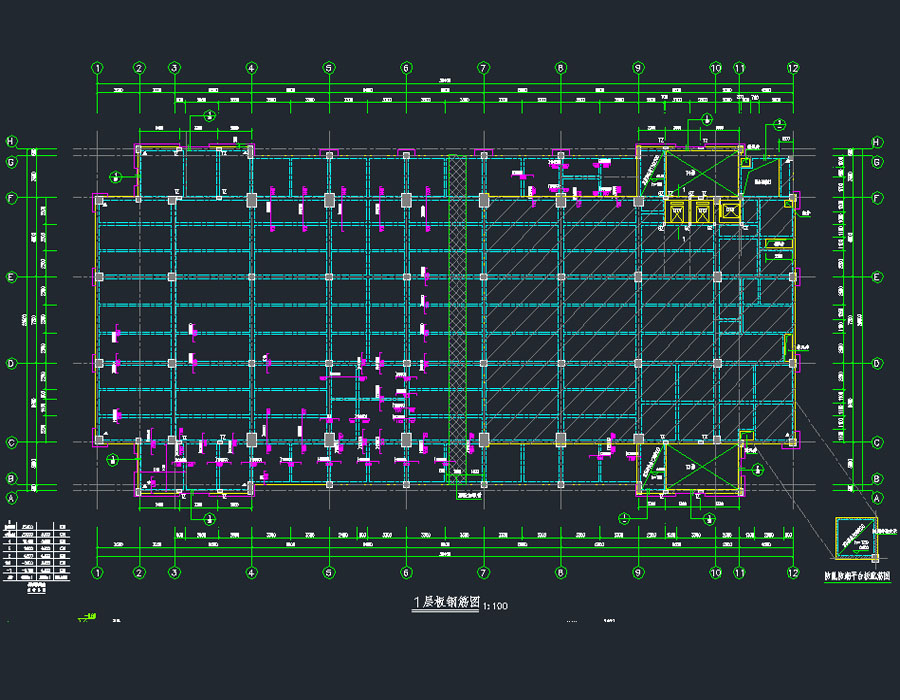

说明:该项目为某4层多层体育训练馆框架结构施工图,地上4层,地下1层,建筑高度为22.4米;上部结构体系:现浇钢筋混凝土框架结构,工程采用静压预应力管桩基础。图纸包括:结构设计总说明,梁构造通用图说明,预应力混凝土管桩设计说明,柱构造通用图说明,基础平面图,桩基础大样图,楼层梁钢筋图,楼层板钢筋图,楼层柱钢筋图,地下室外墙钢筋图及大样图,墙身大样,楼梯剖面图,楼梯配筋表。
结构类型:框架基础类型:桩基抗震烈度:7度抗震风压:0.75kN/㎡雪压:建筑面积:建筑高度:22.4m地上层数:4层地下层数:1层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2016
