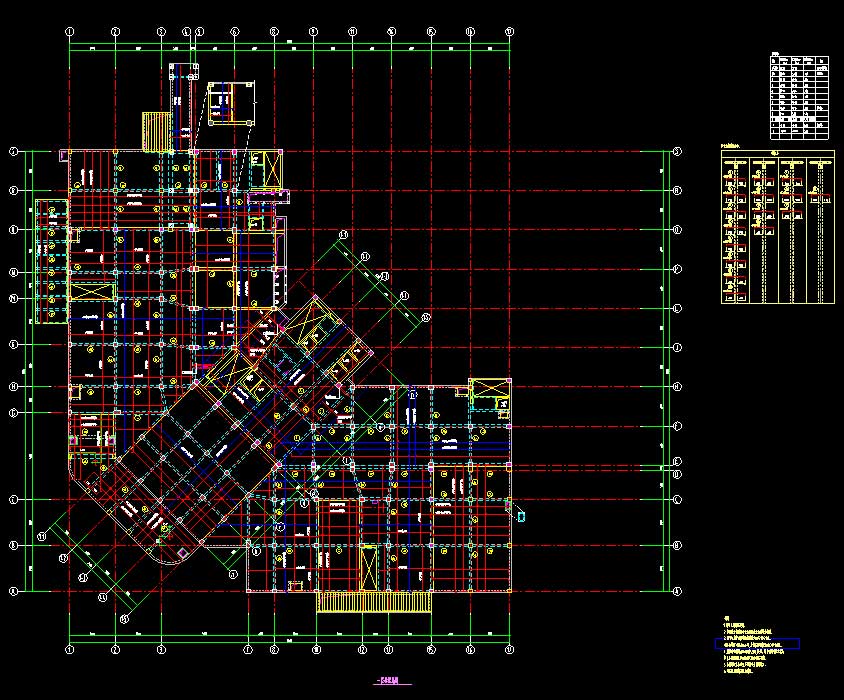

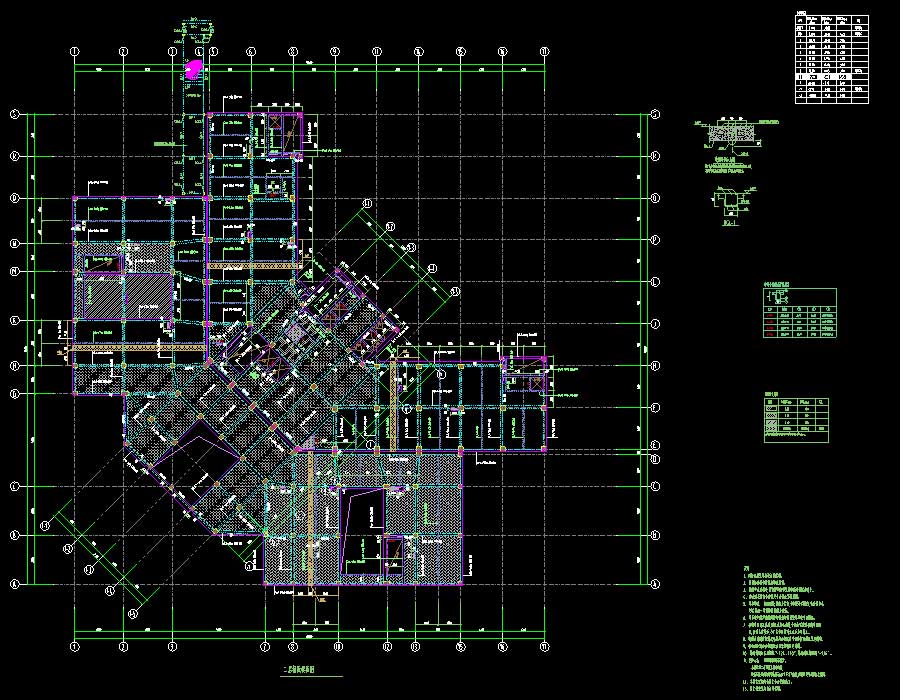

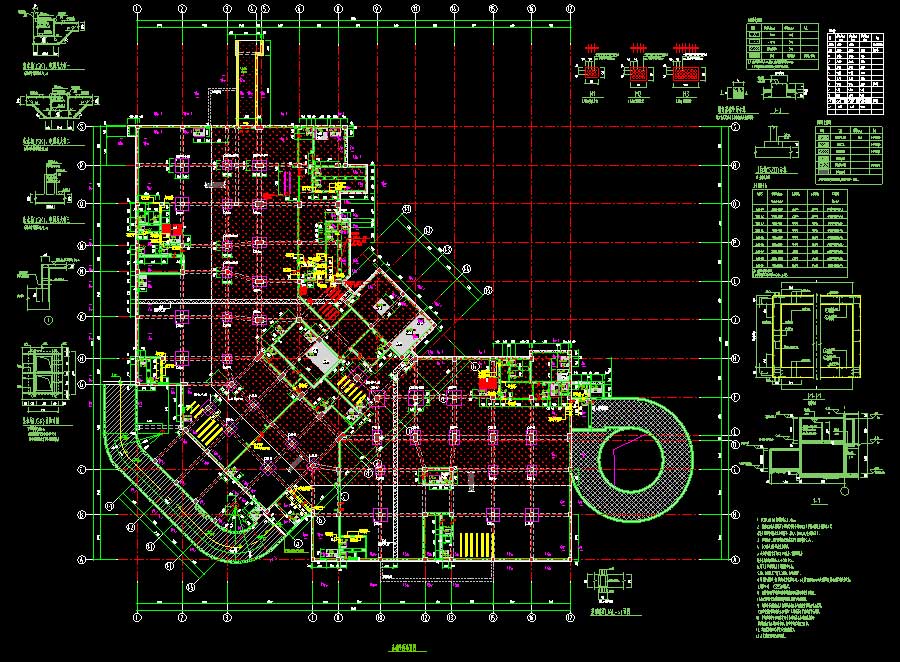

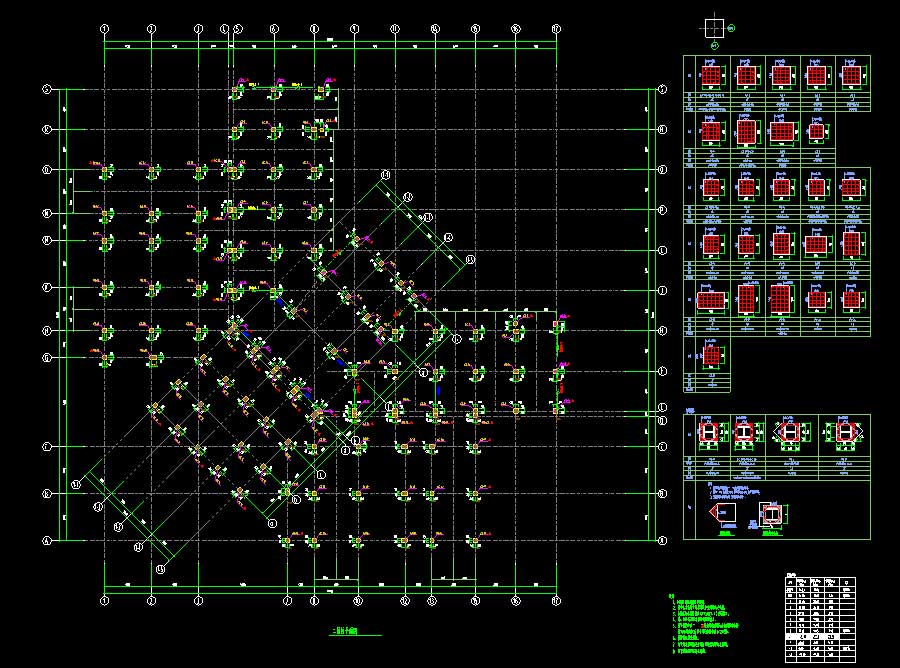

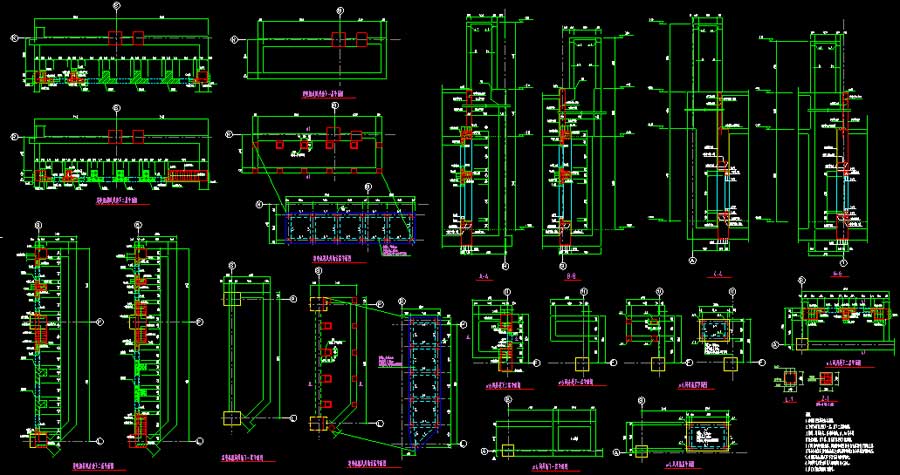

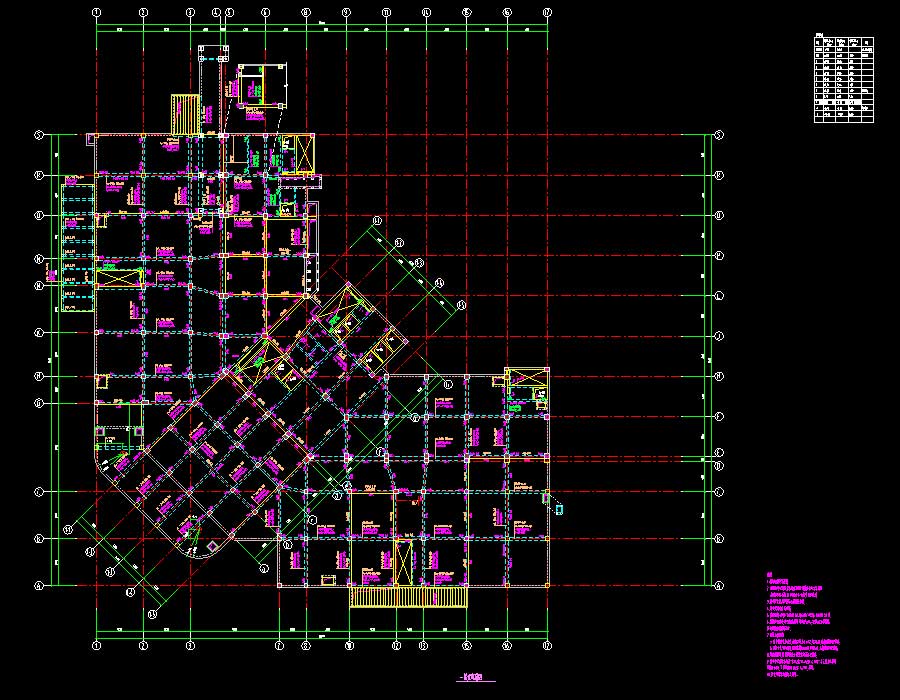

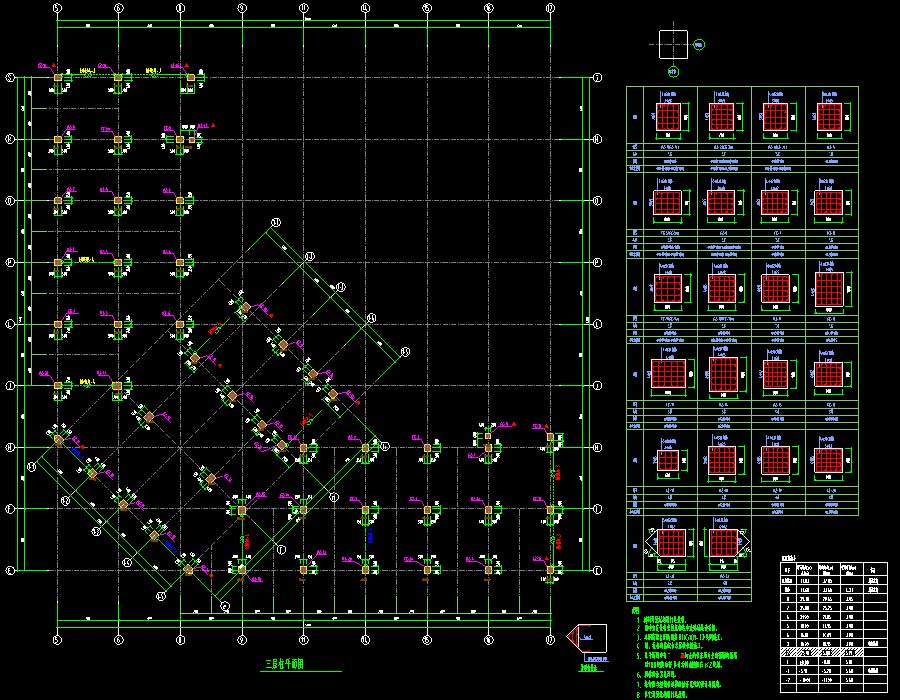

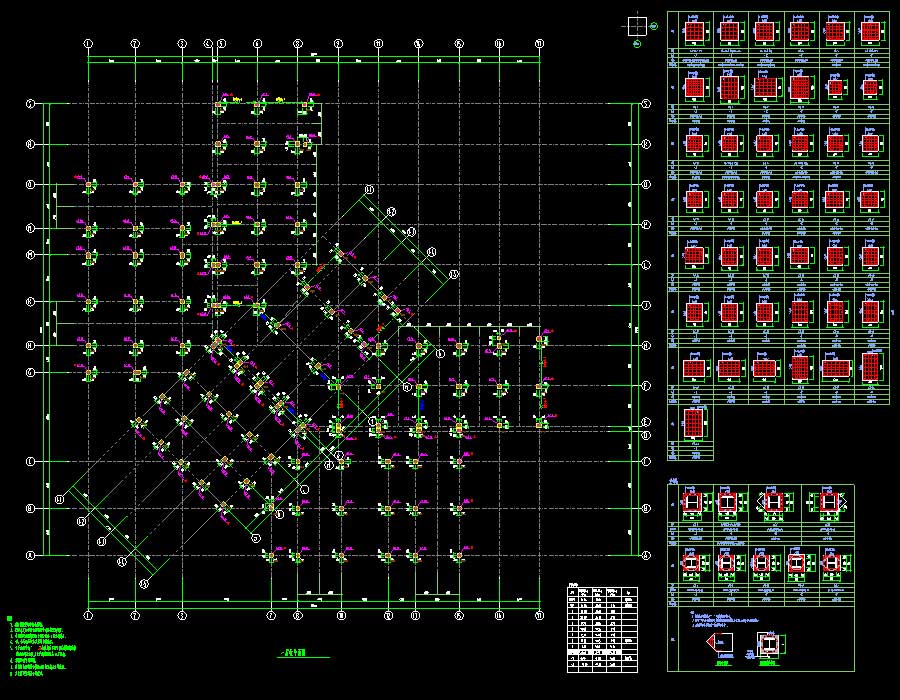

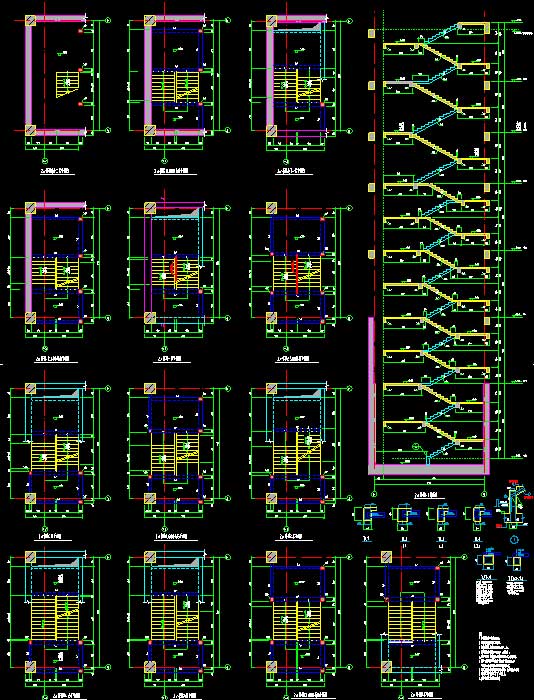

说明:该项目为某门诊病房楼结构施工图,抗震设防烈度为8度,主要结构形式为现浇钢筋混凝土框架-屈曲支撑结构,其中A区建筑高度为33.8米,B区建筑高度为9.5米,A区地上层数8层,B区地上层数2层,地下层数为2层,总建筑面积为33948平方米。图纸内容含:结构说明,抗拔锚杆平面布置图,基础平面布置图,基础底板配筋图,地下室外墙剖面详图,墙、柱平面图,屈曲约束支撑布置总说明及立面示意图,楼板模板图,板配筋图,梁配筋图,墙身详图,门框墙详图,通风井详图,楼梯详图等等。
结构类型:框架基础类型:筏基抗震烈度:8度抗震风压:0.45kN/㎡雪压:0.4kN/㎡建筑面积:33948㎡建筑高度:33.8,9.5m地上层数:8,2层地下层数:2层高度类别:多层图纸深度:施工项目地址:北京市设计时间:2015
