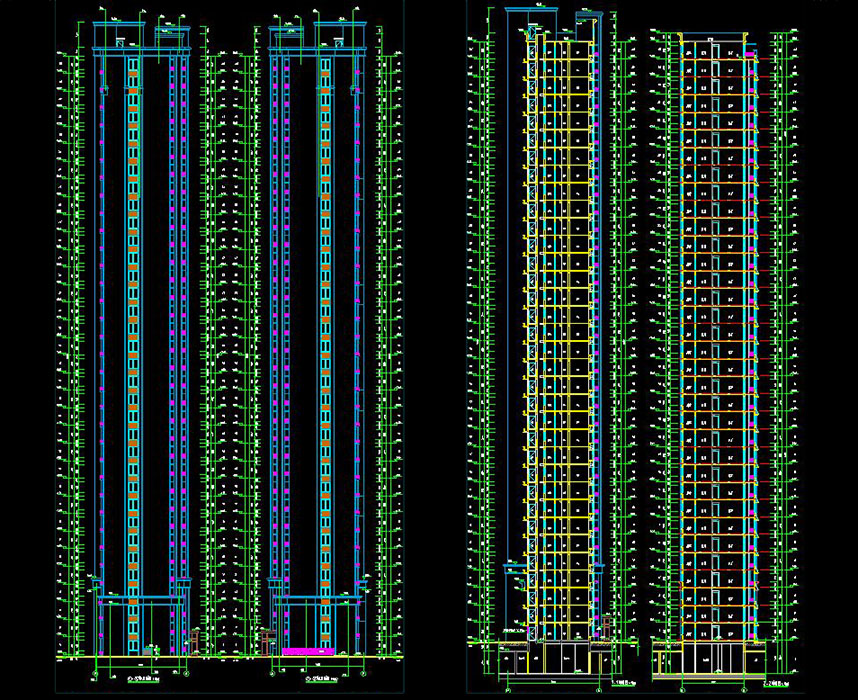

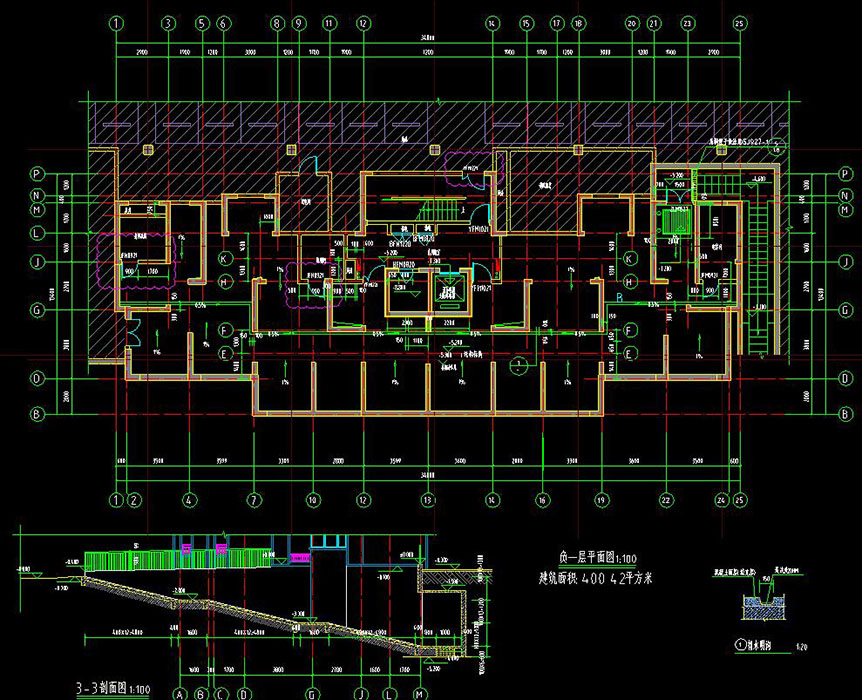

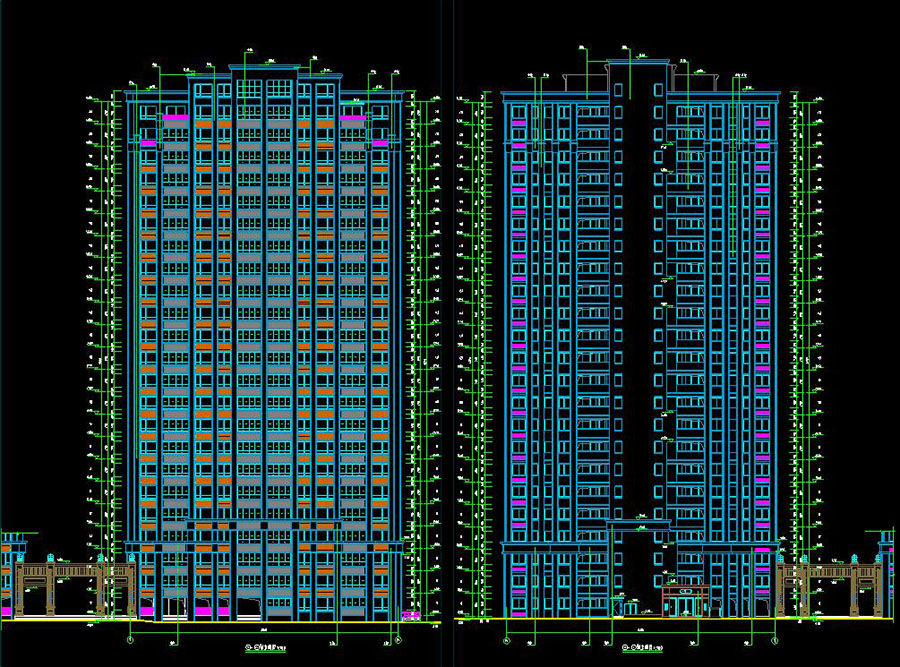

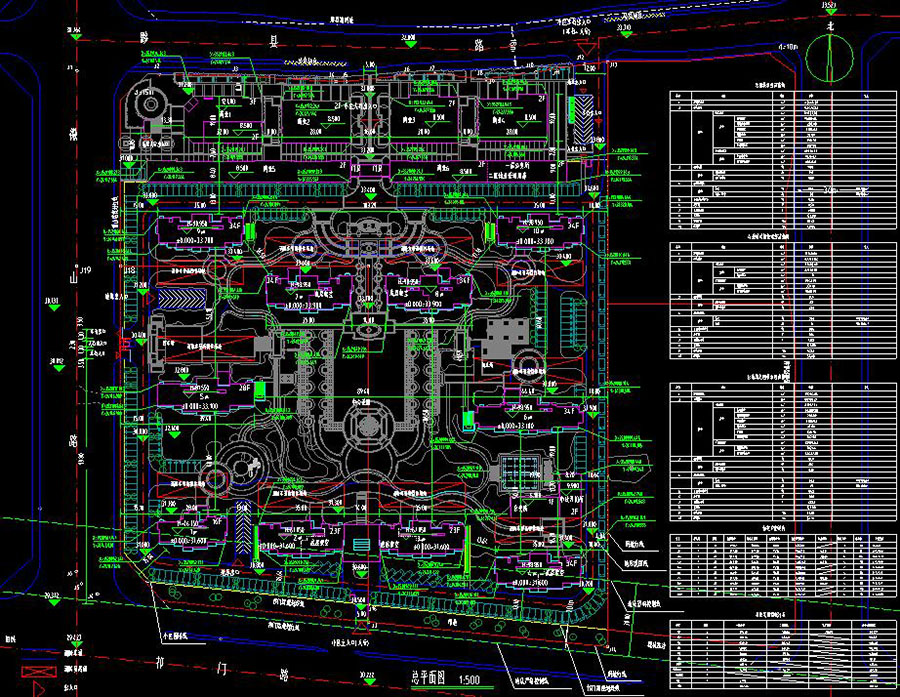

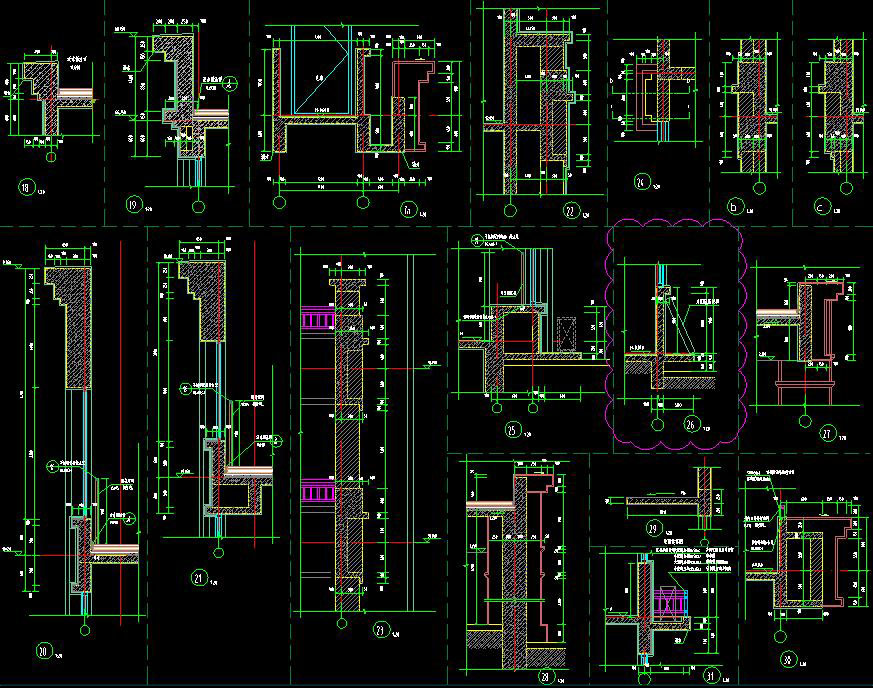

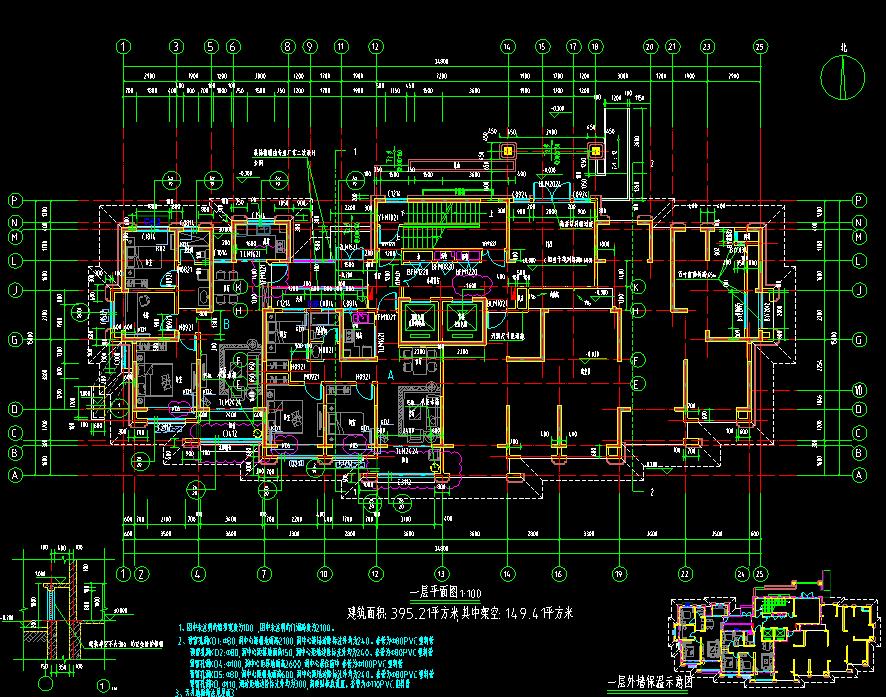

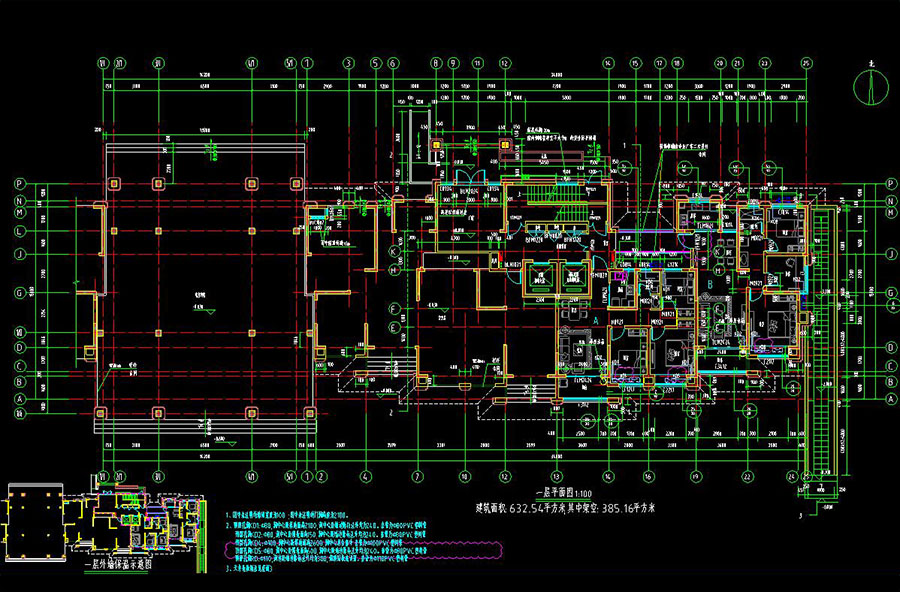

说明:本工程包含3、4、6、8、9、10#住宅楼项目,其中3#住宅楼地上23层,地下1层,建筑高度为67.05m,建筑面积为9299.46㎡,4、6、9、10#住宅楼地上34层,地下1层,建筑高度为98.85、98.95m,建筑面积为13147.95、14820.65、13281.92、13219.12㎡,8#住宅楼地上34层,地下2层,建筑高度为98.95m,建筑面积为14087.22㎡,剪力墙结构,抗震设防烈度为7度;图纸包含:总平面图,建筑设计说明,各层平面图,立剖面图,楼梯详图,门窗详图,节点详图,户型大样;结构设计总说明,基础平面配筋图,基础大样及挡墙大样,剪力墙布置图,暗柱配筋表,结构平面布置图,梁平法施工图,楼梯详图,大样详图;给排水设计总说明,给排水系统原理图,喷淋平面图,给排水平面图,集水坑大样,标准层户内给水支管、污水支管平面图,标准层户内给水、污水支管系统图,水管井大样图;暖通设计施工说明、主要设备材料表、图例,防烟系统原理图,屋顶正压送风机安装示意图,通风及防排烟平面图,负一层储藏室及配电间排气扇布置平面图,屋顶设备平面图;电气设计总说明、图例,弱电干线系统图,火灾报警及联动控制系统图,强电干线系统图及防火门系统图,配电箱系统图,负一层强电、弱电干线平面图,各层照明、弱电平面图,防雷、接地平面图等
