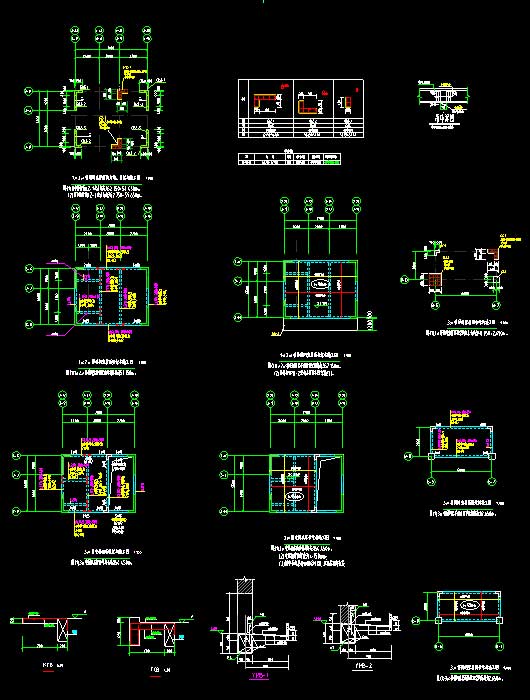

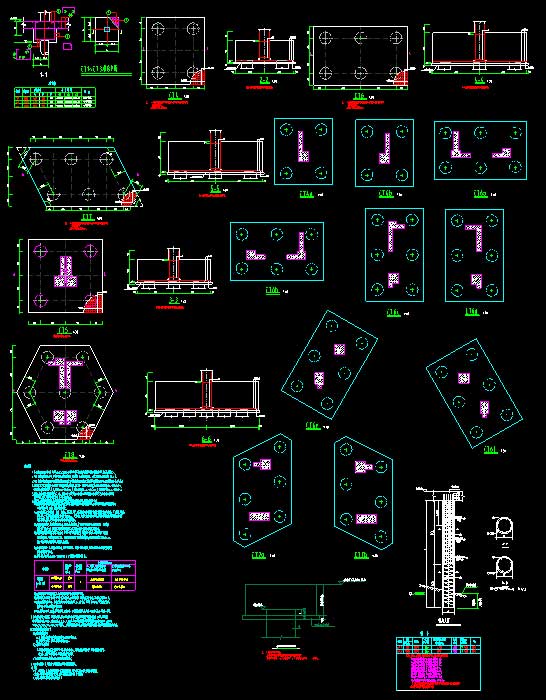

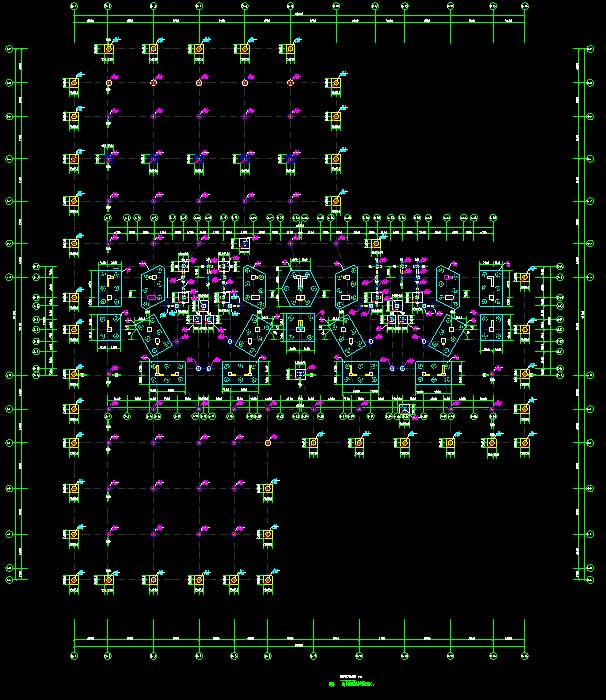

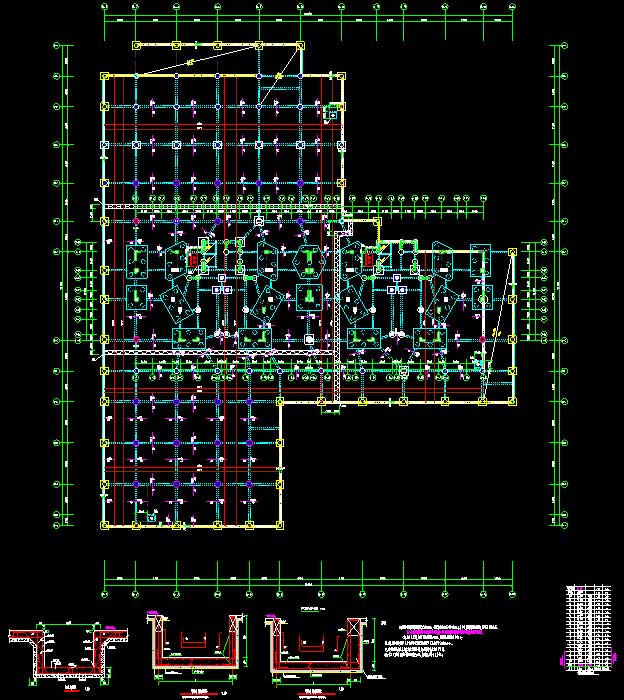

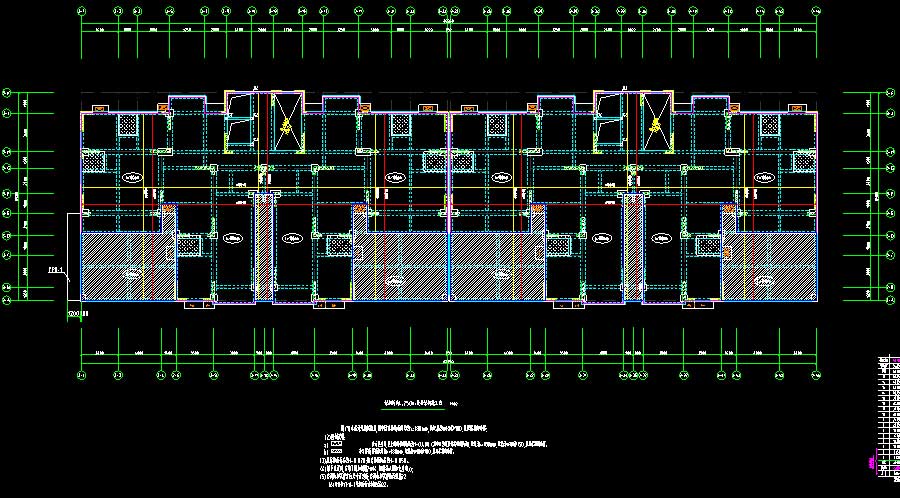

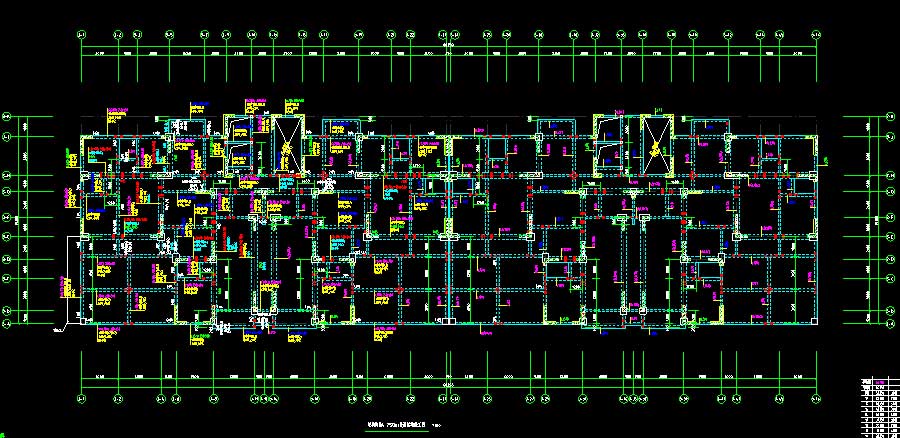

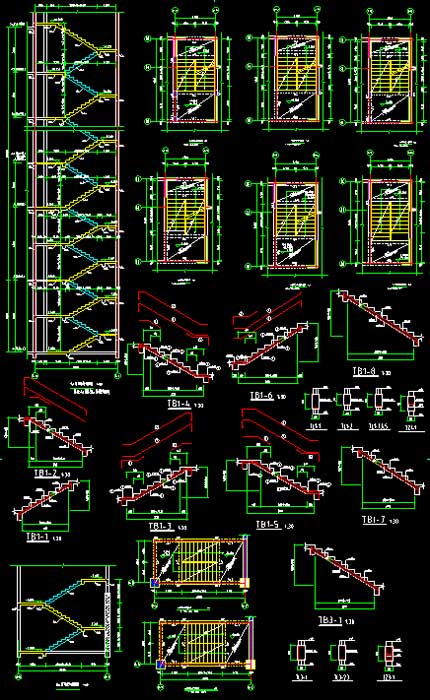

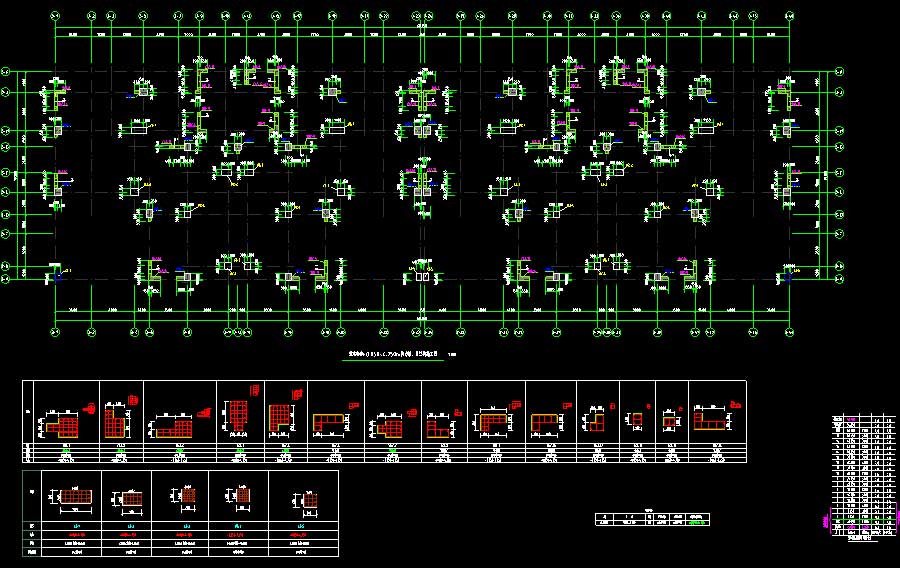

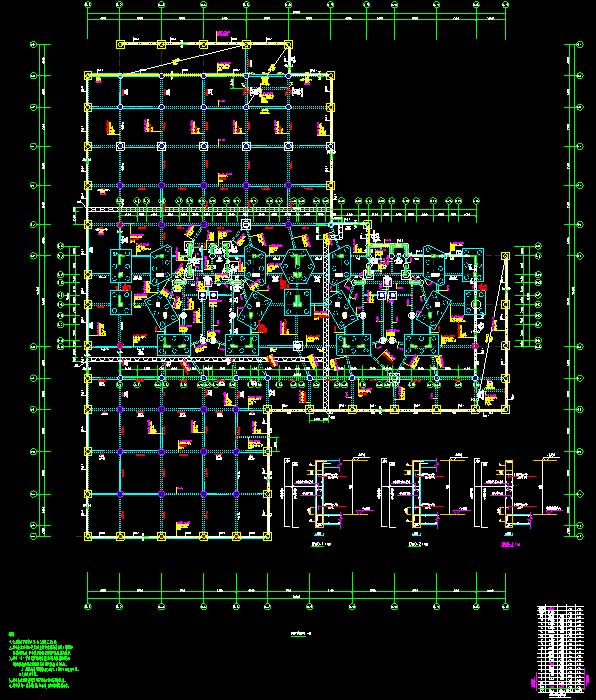

说明:该项目为某高层住宅楼结构施工图,抗震设防烈度为6度,主要结构形式为框支剪力墙结构,房屋高度为53.1米,地上层数17层,地下层数为1层,总建筑面积为21256.01平方米,其中地上16379.49平方米,地下4876.52平方米。图纸内容含:结构说明,桩基础结构说明及桩配筋图,桩基础结构施工图,基础梁结构施工图,地下室底板、顶板梁、顶板结构施工图,剪力墙、柱结构施工图,梁结构施工图,板结构施工图,楼梯间出屋面梁板结构施工图,电梯机房、大样施工图,车道结构施工图,楼梯结构施工图。
结构类型:剪力墙基础类型:桩基抗震烈度:6度抗震风压:0.3kN/㎡雪压:0.4kN/㎡建筑面积:21256.01㎡建筑高度:53.1m地上层数:17层地下层数:1层高度类别:高层图纸深度:施工项目地址:湖北省设计时间:2018
