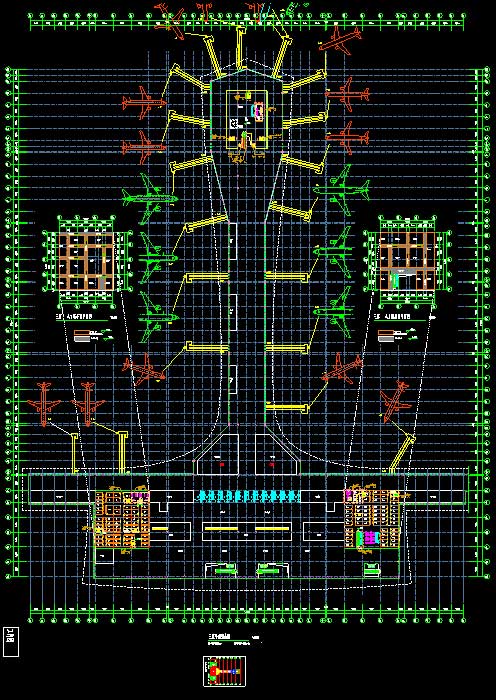

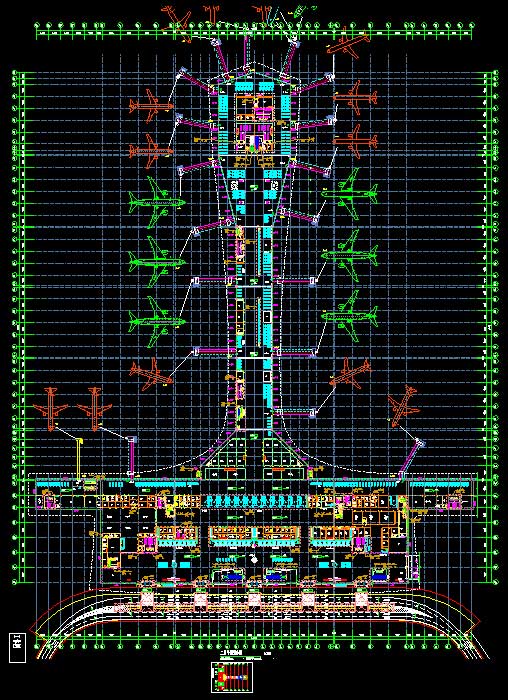

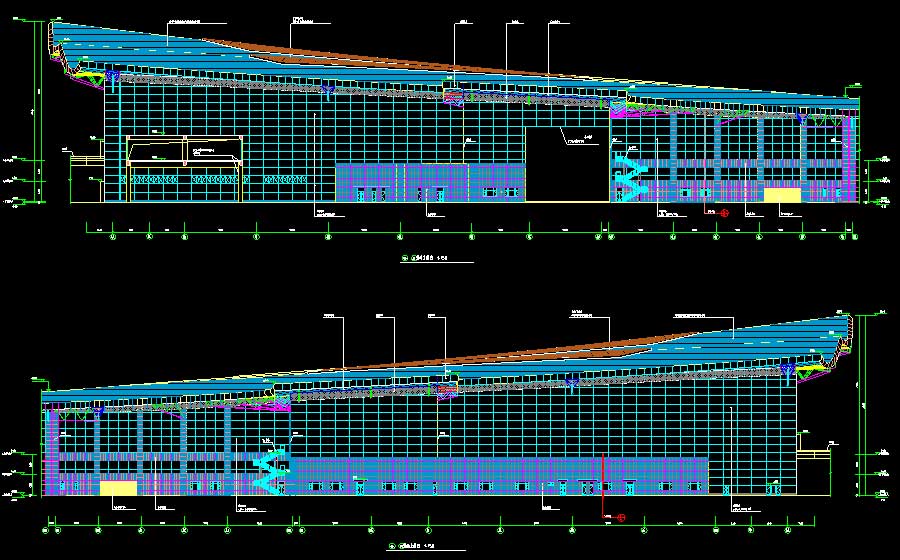

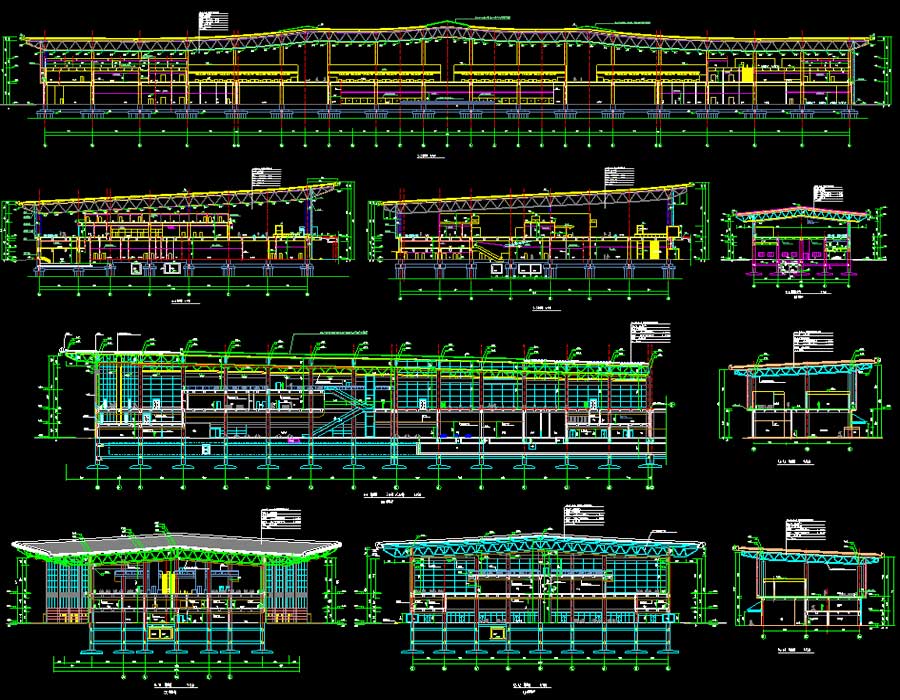

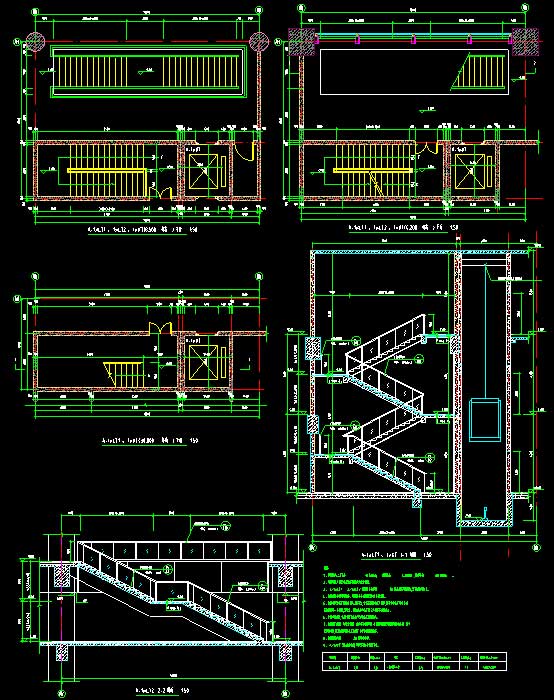

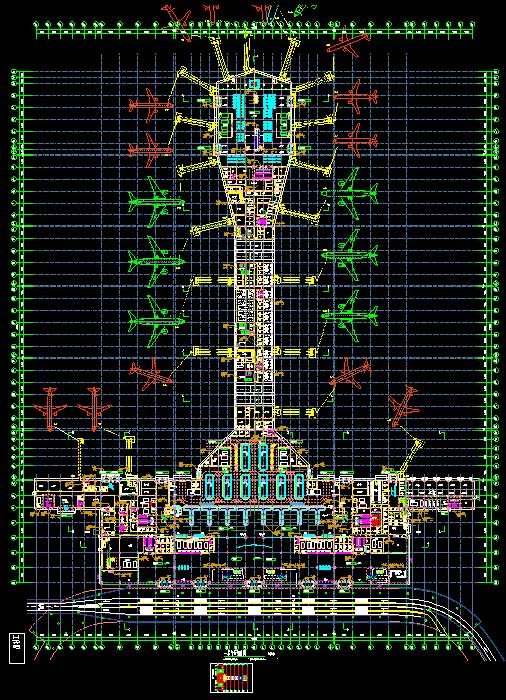

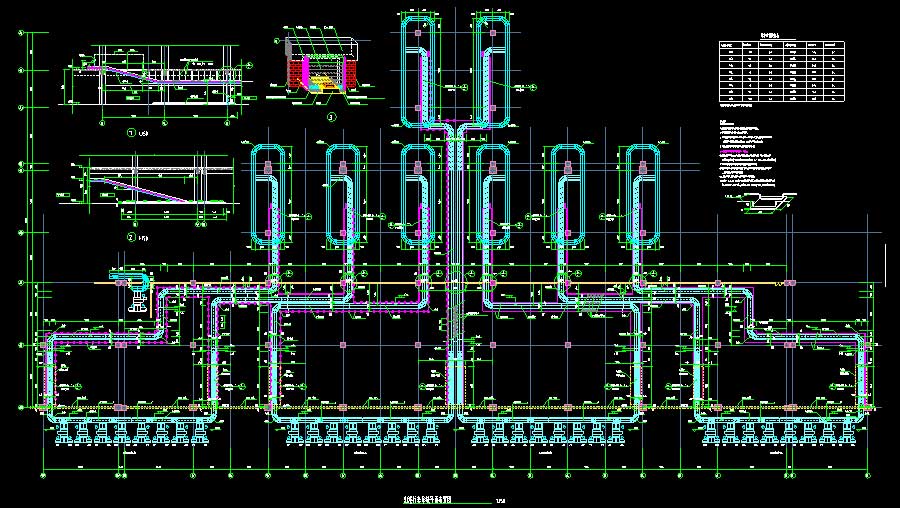

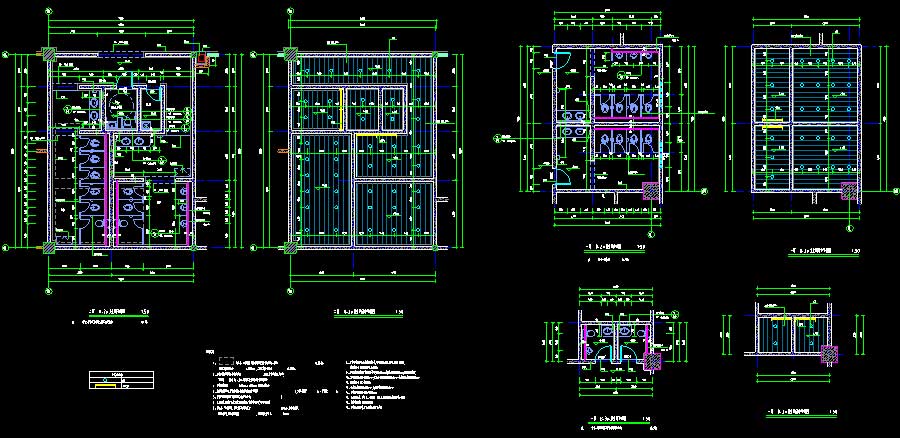

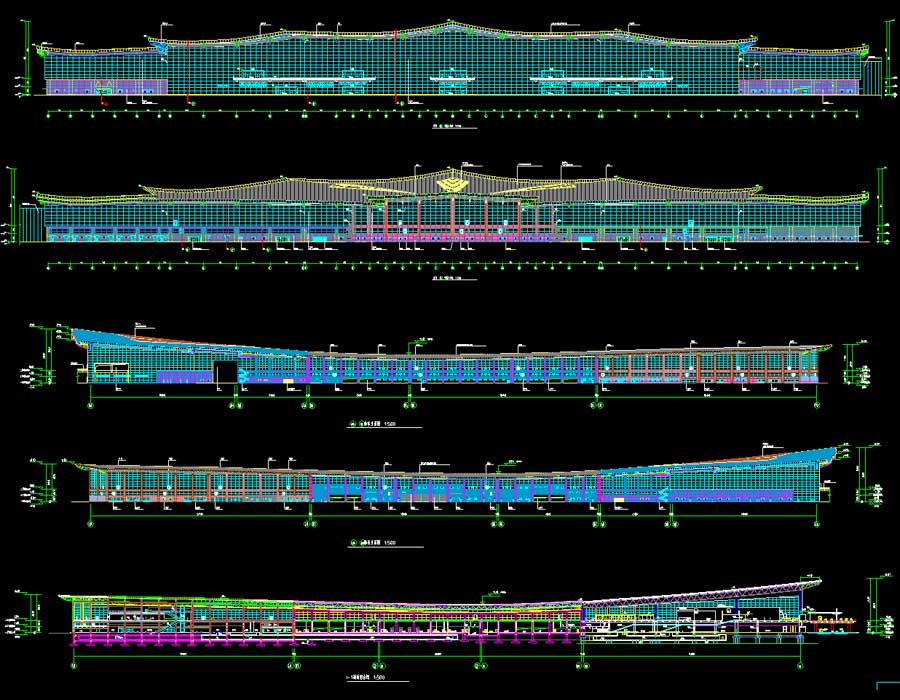

说明：该项目为某市航站楼改扩建工程多专业施工图（航站楼暖通无说明），抗震设防烈度为7度，结构形式:(1)4.200、8.500标高层为钢筋混凝土框架结构，8.500标高以上为钢结构；其中主楼A段为预应力钢筋混凝土结构，B、C段为普通钢筋混凝土结构。(2)屋面采用桁架形式，主楼为露明的纵向布置方式；指廊、卫星厅为配有全吊顶的横向布置，吊顶内桁架间配合灯具、屋面检修口等，布置有检修马道，马道由专业钢结构厂家进行设计。(3)屋面采用铝镁锰复合金属板的屋面形式，屋面排水采用虹吸排水方式，屋面板材布置、采光天窗、排水设计均由专业设计机构进行设计。航站楼主楼最高点高度为38.029米，卫星厅最高点高度为26.453米(均为航站楼室外设计地面到其屋面面层的高度)；地上层数2层，局部设有夹层及三层，采用进出港分层设置的两层式布置；航站楼地上建筑面积为138656.7平方米，航站楼地下管廊(含主楼下新风道)建筑面积为7100平方米。未计入以下面积:雨篷、屋面挑檐下建筑面积为8182.7平方米，作为航站楼设备的登机桥固定端建筑面积为3535.9平方米。图纸内容含：建筑说明，平面图，立面图，剖面图，航站楼总平面定位图，航站楼轴线图及建筑分区图，地下管廊平面图，到港行李系统平面及大样图，办票柜台布置图，安检通道布置图，登机桥定位平面图，楼梯、客梯、扶梯、钢梯详图，空调机房平面放大图，变电站平面放大图，空调机房变电站施工图，入口大样图，主出入口与高架桥衔接大样，轴幕墙及门窗分格图，卫星厅平面节点详图，屋面节点详图，墙身节点图，防火分区图，室内装修做法分布图，吊顶标高示意图，地下管廊疏散出口大样，支沟大样图，卫生间详图；通风平面图，空调平面图，空调送风平面图，空调回风平面图，屋顶空调平面图，风机盘管、新风平面图等等。
