多栋高层住宅楼全专业施工图3718640121文件大小:427.40M推荐人:柠檬茶的味道图纸张数:329张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:15438.28,15394.57,10887.25,13591.25,14729.51,15394.57,5190.08,5277.06,5190.08,5190.08,6487.7,75965㎡地上层数:34,34,24,24,34,30,30,34,18,18,18,18,34,34,18,18,18,18,18,18,18,34,34,24,24,3层建筑高度:98.9,98.9,69.9,69.9,98.9,87.3,87.3,98.9,52.5,52.5,52.5,52.5,98.9,98.9,52.5,52.5,52.5,52.5,52.5,52.5,52.5,98.9,98.9,69.9,69.9,14.75m地下层数:1层高度类别:高层图纸深度:施工项目地址:安徽省设计时间:2019建筑风格:现代效果图:无

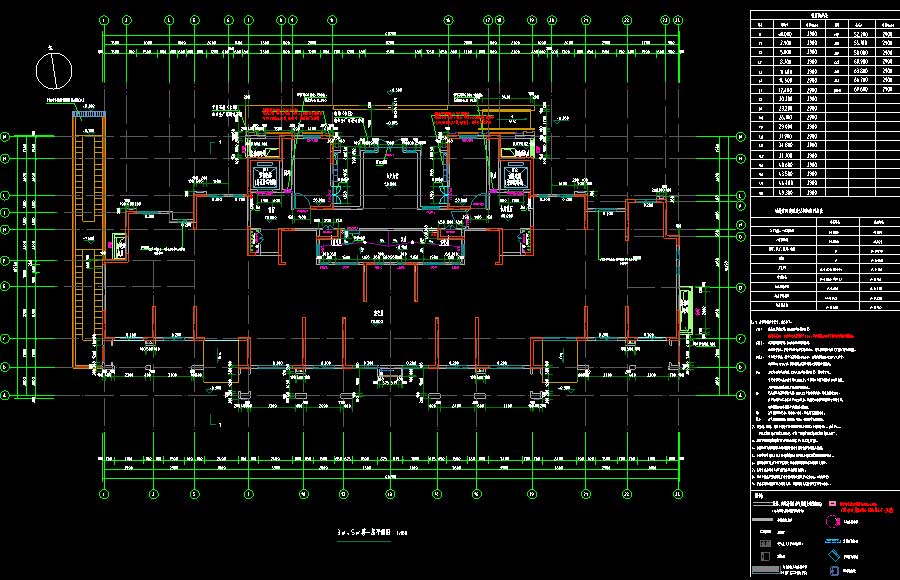

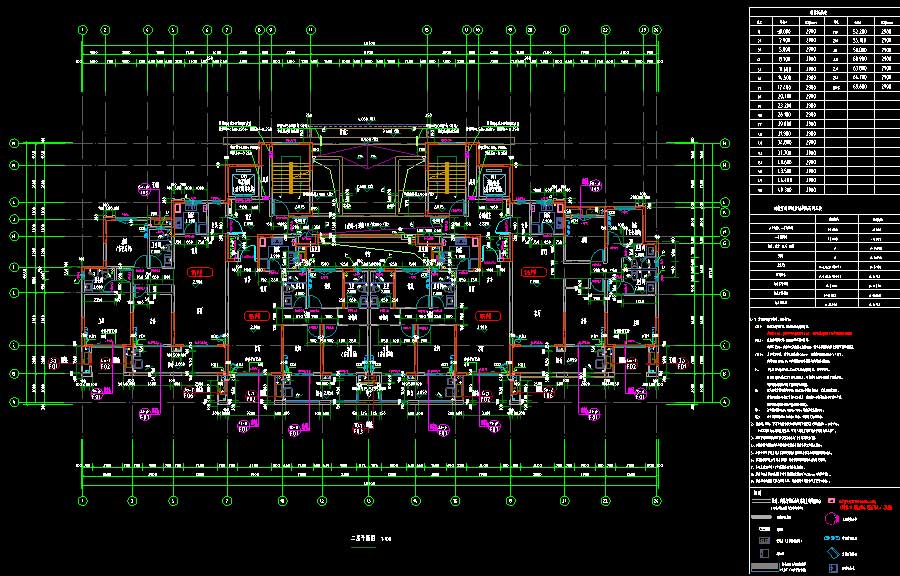

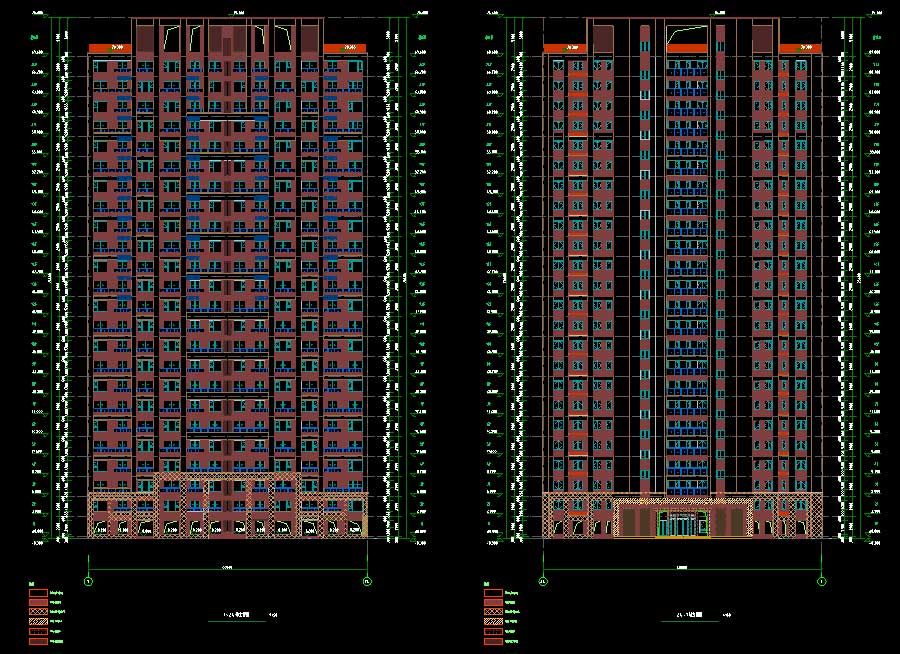

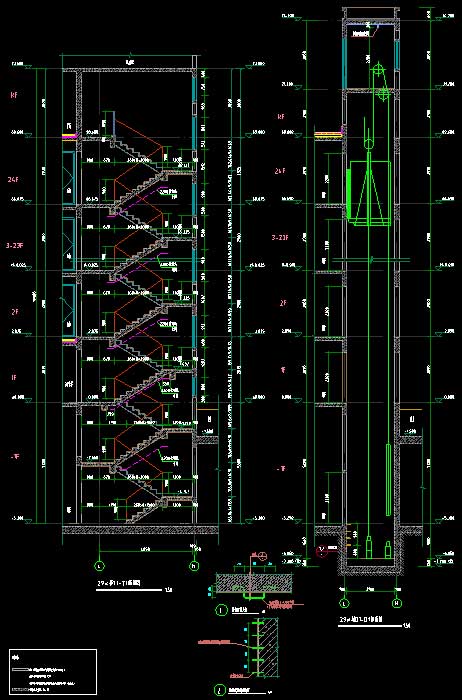

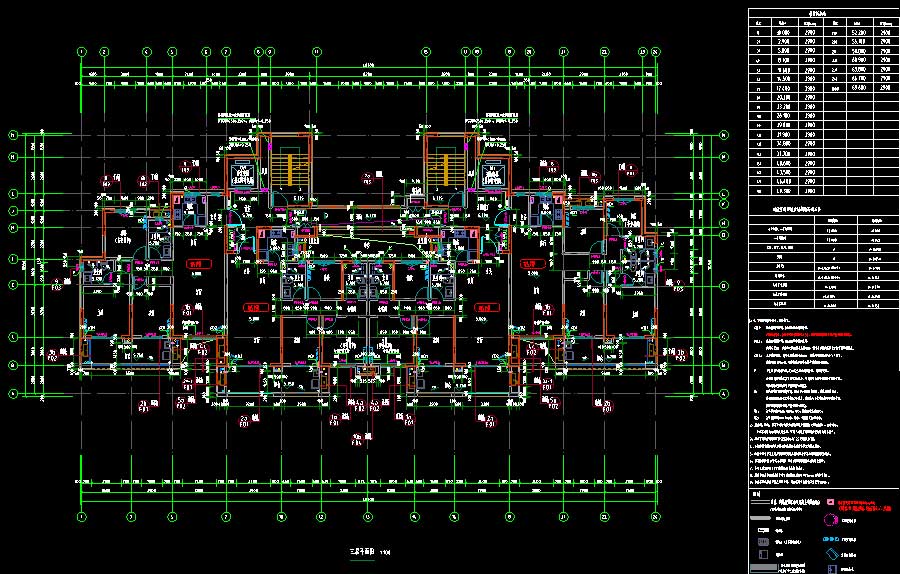

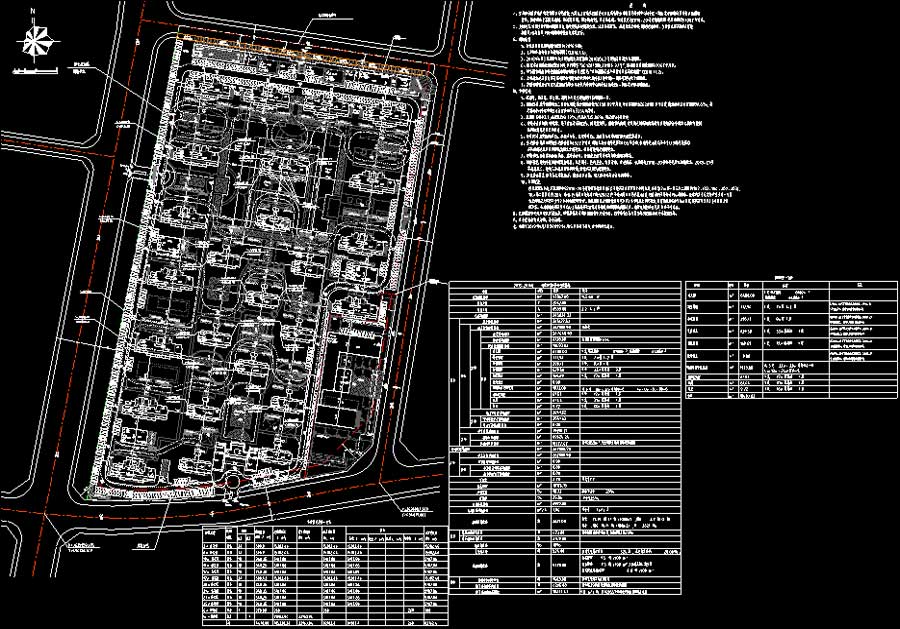

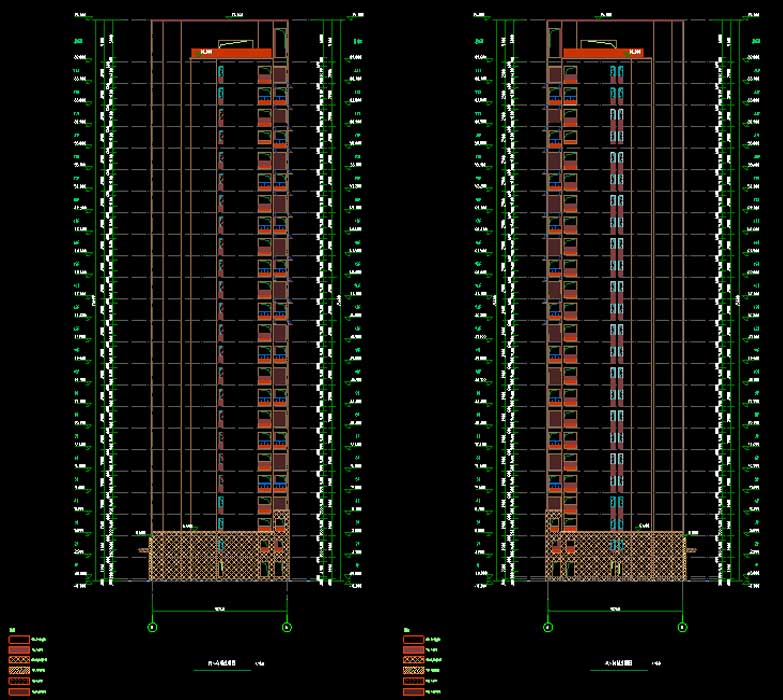

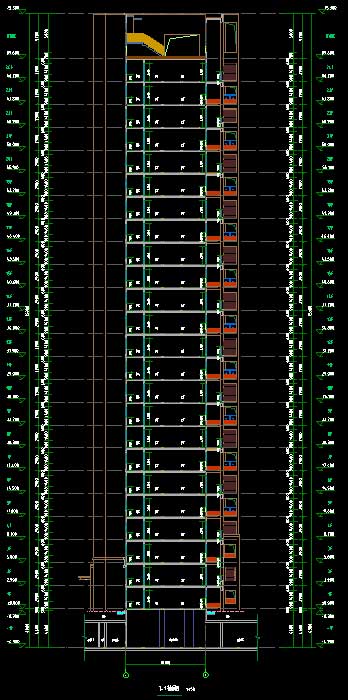

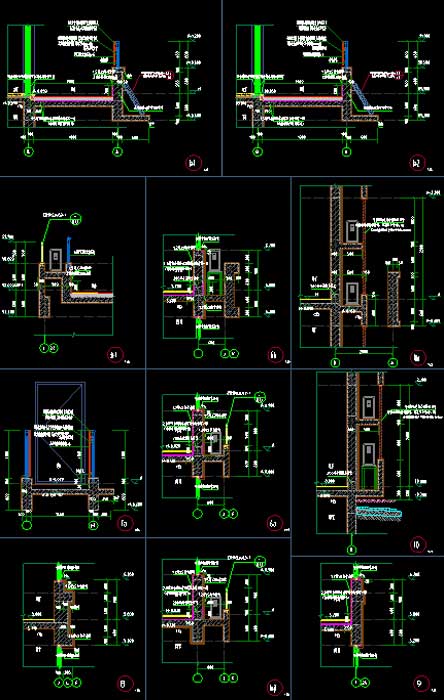

说明:该项目为某小区多栋高层住宅楼全专业施工图(含计算书,2、6、17#楼无建筑施工图),包括1~3#、5~12#、15~17#、19~23#、25~30#住宅楼,幼儿园及地下车库。其中,幼儿园地上层数为3层,建筑高度为14.75米,建筑面积为6487.7平方米;10~12#、15#、19~23#、25~26#地上层数均为18层,地下层数均为1层,建筑高度均为52.5米,建筑面积为5190.08~5277.06平方米;3#、5#、29#、30#地上层数均为24层,地下层数均为1层,建筑高度均为69.9米,建筑面积均为10887.25平方米;7#、8#地上层数均为30层,地下层数均为1层,建筑高度为87.3米,建筑面积分别为13591.25、14729.51平方米;1~2#、6#、9#、16~17#、27~28#地上层数均为34层,地下层数均为1层,建筑高度均为98.9米,建筑面积为15394.57~15438.28平方米;地下车库为1层,建筑面积为75965平方米。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,户型详图,核心筒详图,非机动车坡道详图,节点详图,门廊详图,门窗表、门窗详图;给排水说明,喷淋平面图,给排水平面图,屋顶给排水平面图,给排水系统原理图,户型大样图,户型大样给排水系统图;结构说明,CFG桩位平面布置图,筏板基础平面布置图,剪力墙柱平面图,约束边缘构件大样图,结构平面布置图,梁平法配筋图,节点详图,楼梯结构平面图,楼梯详图;电气说明,火灾自动报警及消防联动系统施工图设计说明,电井大样图,等电位连接端子做法,低压配电干线图,弱电系统图,配电系统图,照明平面图,插座平面图,弱电平面图,配电平面图,消防平面图,基础接地平面图,屋顶防雷平面图;暖通说明,正压送风系统图,通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
