建筑面积：地上层数：建筑高度：地下层数：高度类别：图纸深度：施工项目地址：江西省设计时间：2019

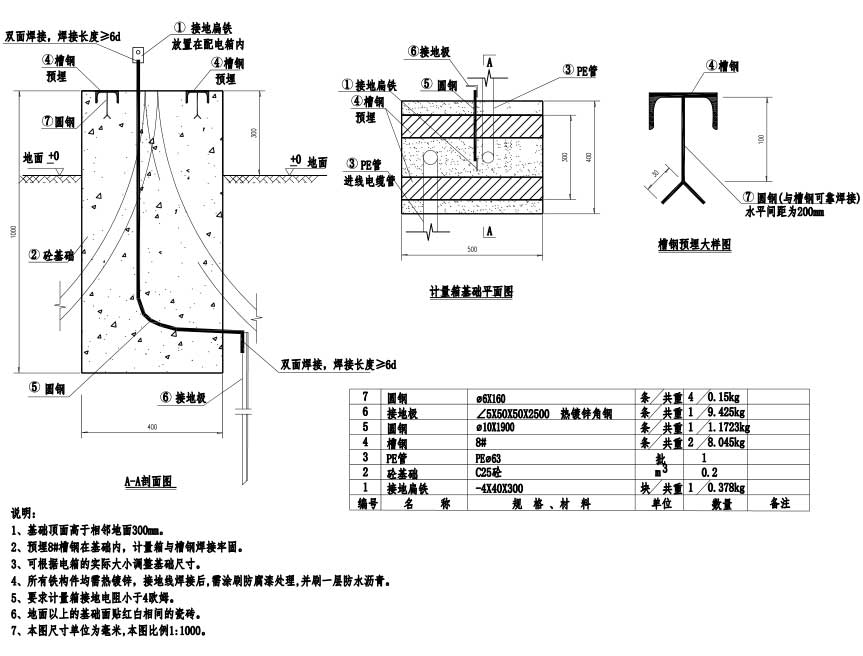

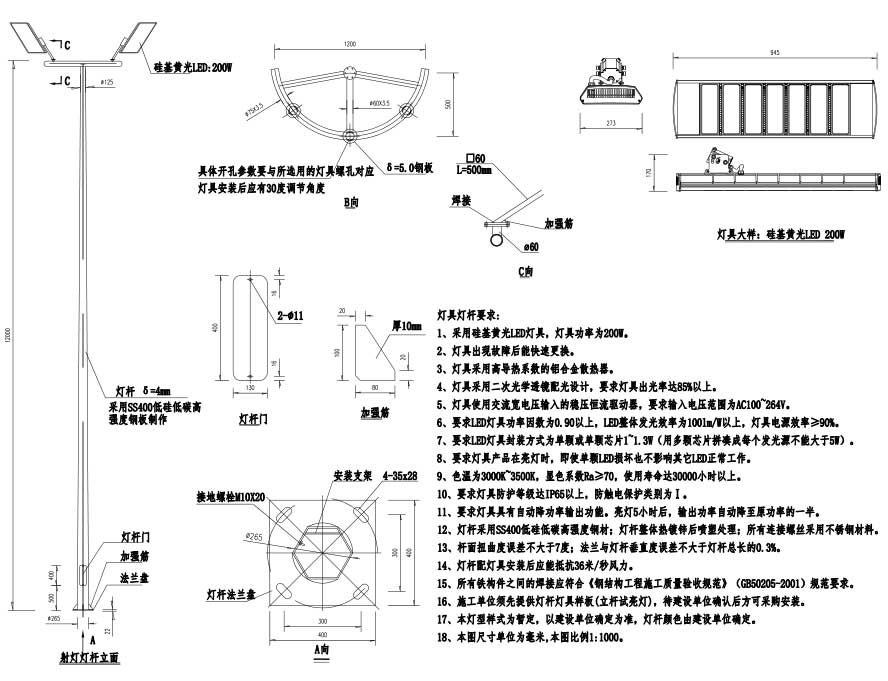

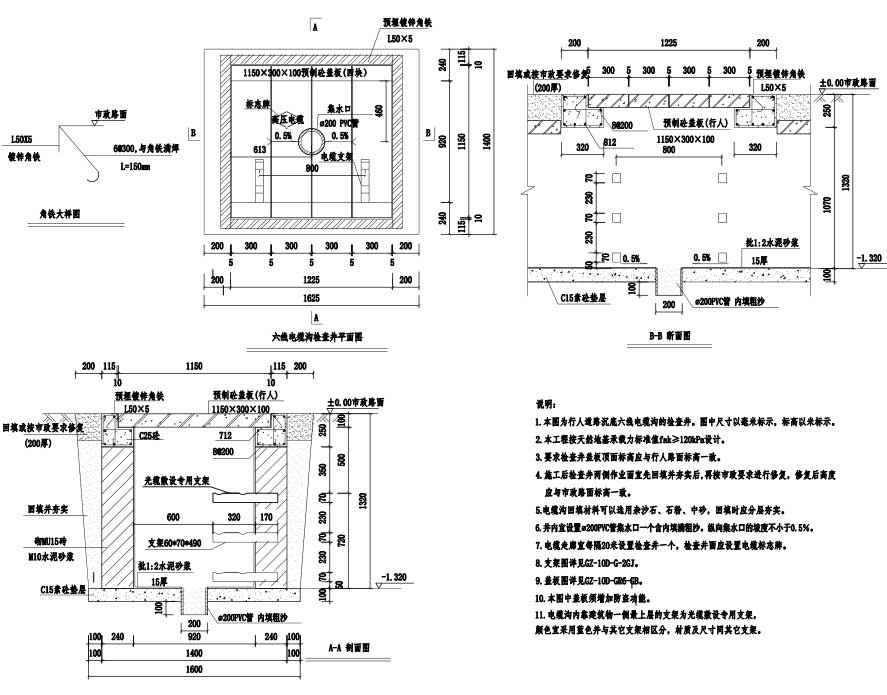

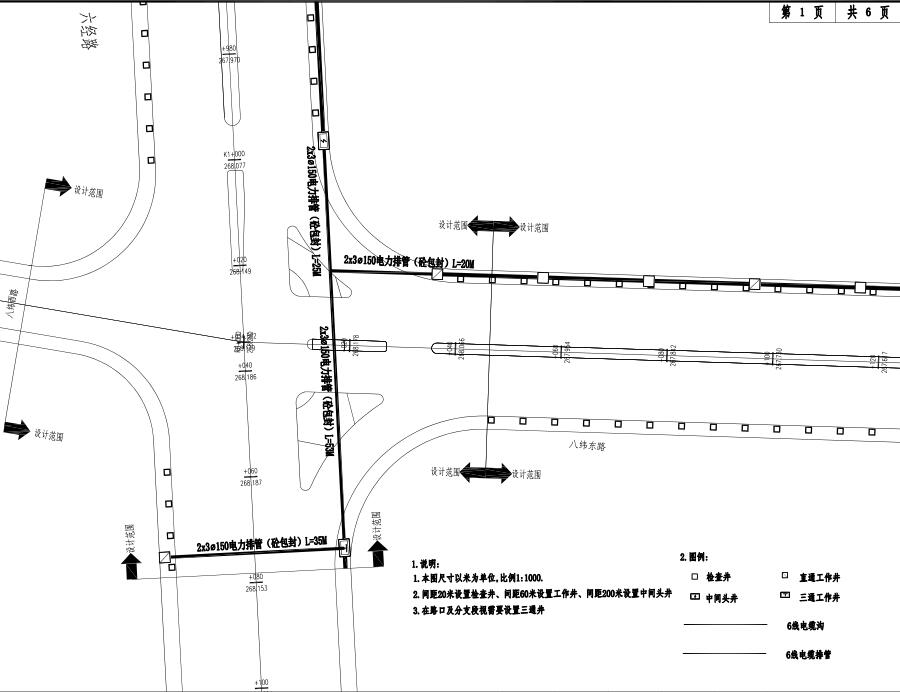

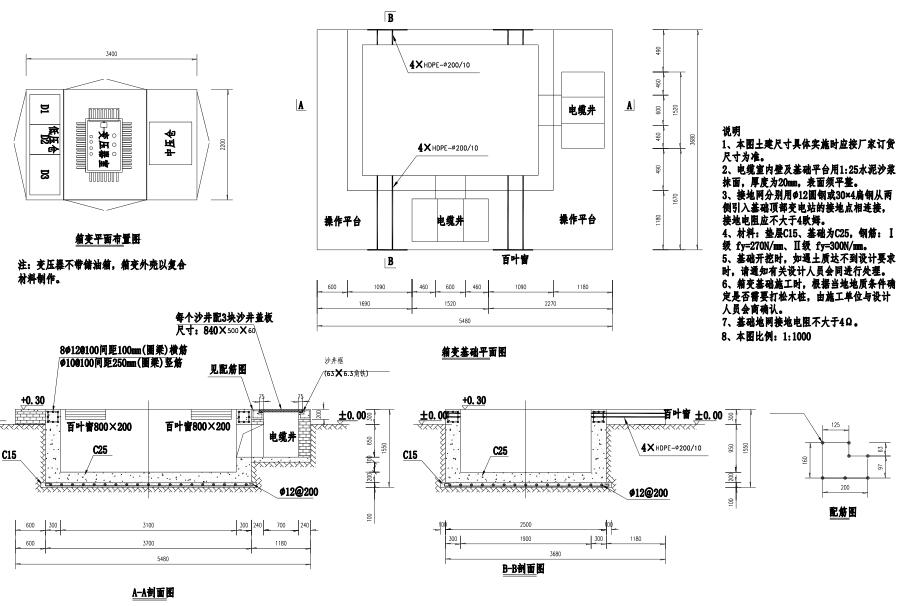

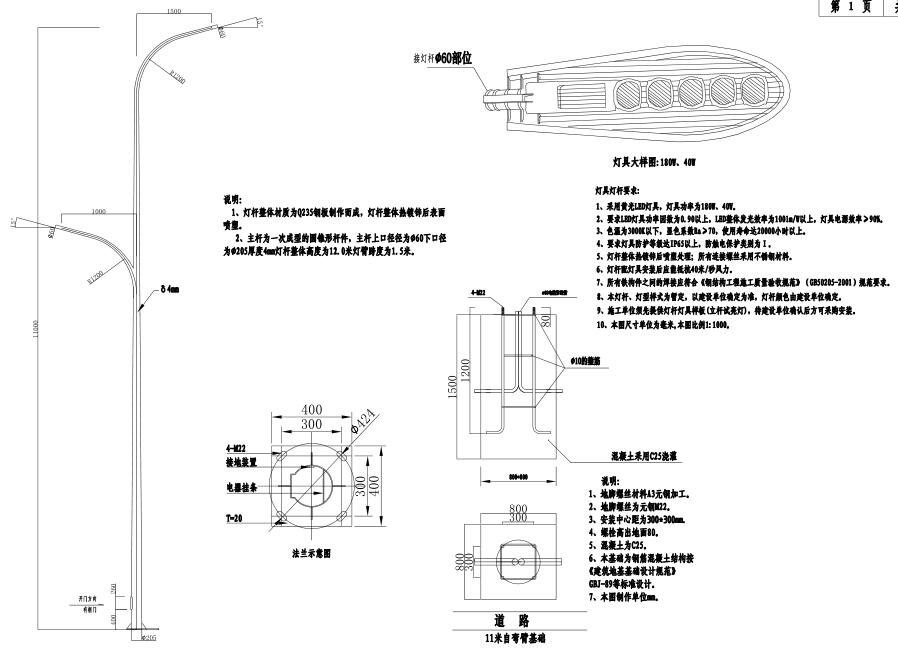

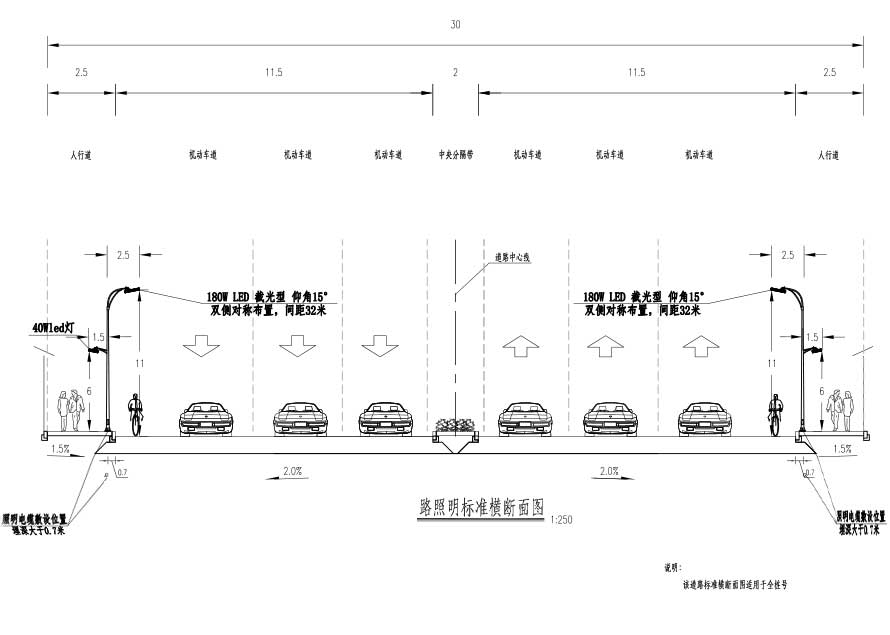

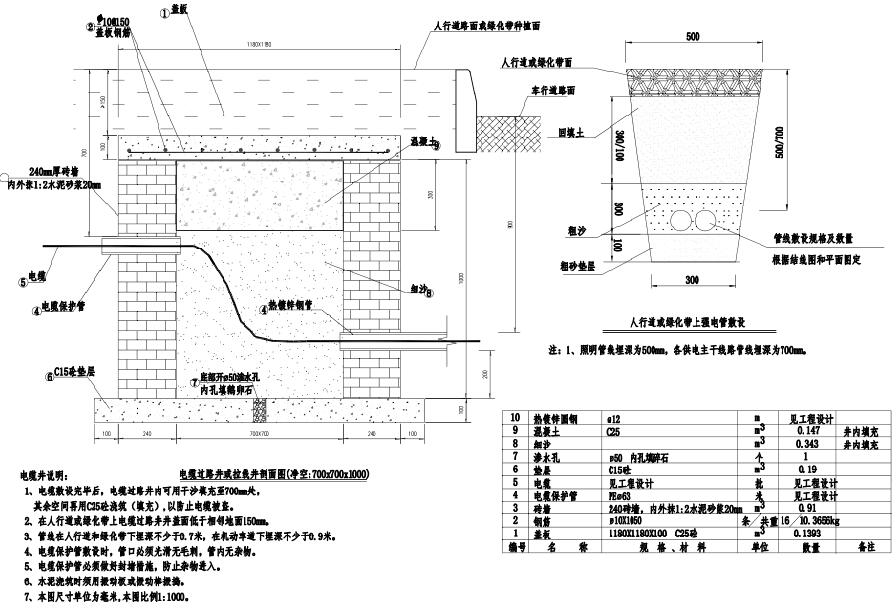

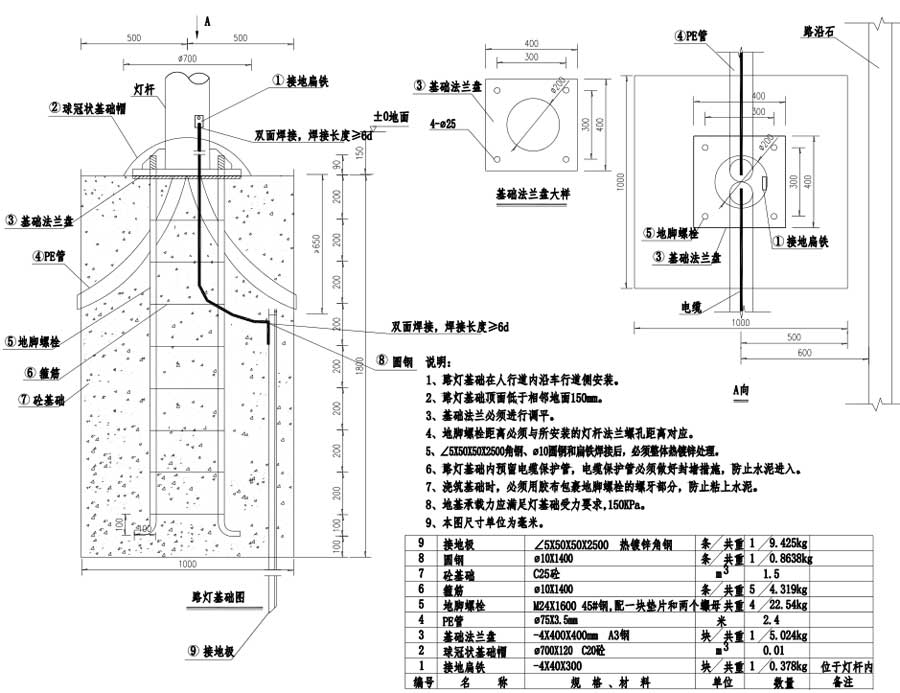

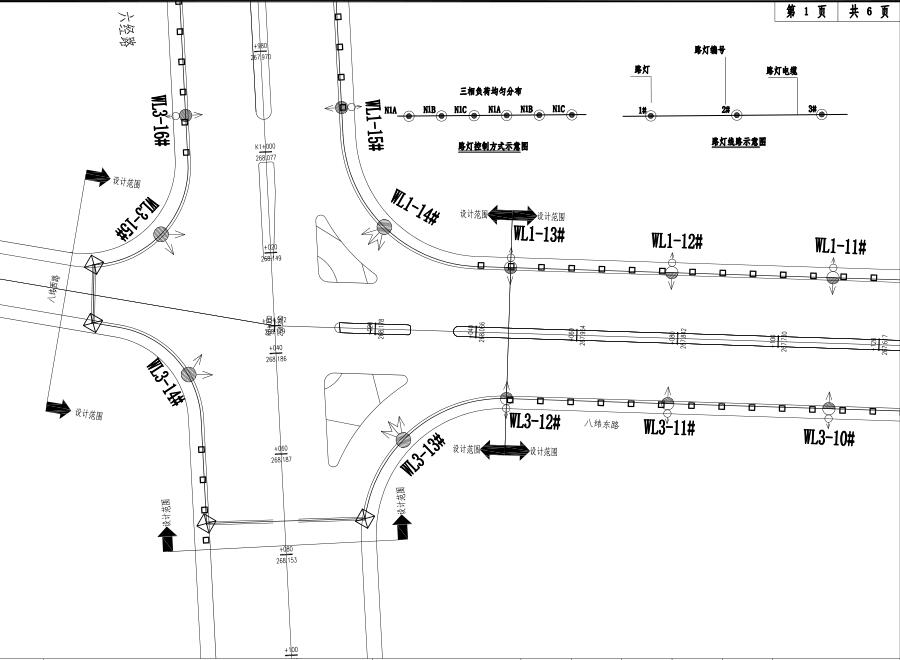

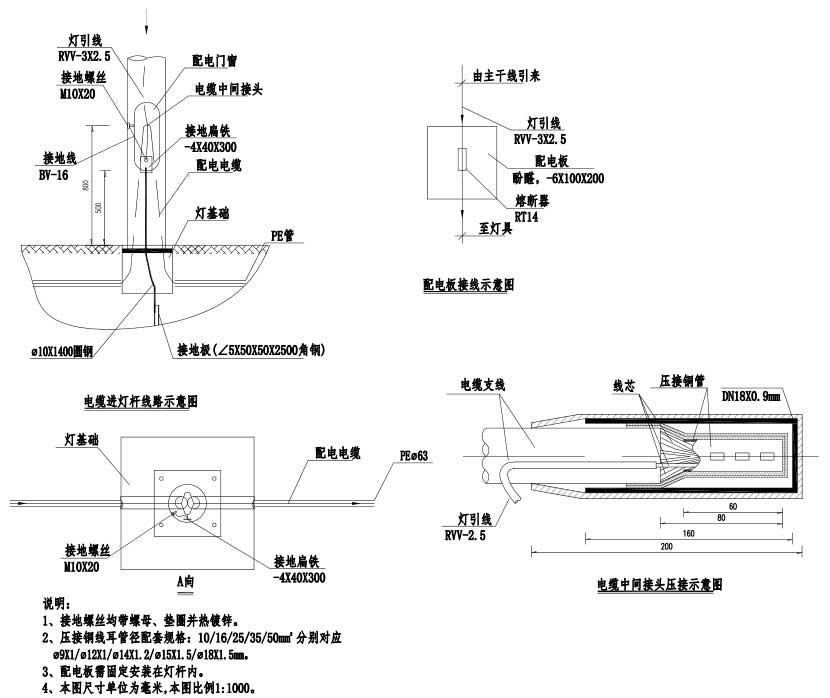

说明：某工业园区市政基础设施提升工程，其中，道路1为28米宽道路，两侧设置10米单挑灯杆，挑臂2.5米，仰角10°。光源为150wLED（半截光型）路灯，安装间距为32m，LPD值0.51W/㎡，平均照度为23Lm。道路2为36米宽道路，两侧设置12 6米双挑灯杆，挑臂3米，仰角15°。光源为220w硅基黄光LED（截光型）路灯，安装间距为36m，纵向配光为长配光，横向配光为窄配光，LPD值0.48W/㎡，平均照度为23Lm。人行道灯高6米、挑臂1.5m，光源为40W硅基黄光LED。道路3为30米宽道路，两侧设置11 6米双挑灯杆，挑臂2.5米，仰角15°。光源为180w硅基黄光LED（截光型）路灯，安装间距约为32m，纵向配光为长配光，横向配光为窄配光，LPD值0.56W/㎡，平均照度为25Lm。人行道灯高6米、挑臂1.5m，光源为40WLED。图纸内容含设计说明、照明分平面设计图、灯杆灯具大样图、灯杆基础图、控制箱基础图、电缆井大样图、灯杆内接线示意图、箱式变电站一次接线图、箱式变电站基础图、箱式变电站接地安装图、配电系统图、主要材料表、照明标准横断面图、照明平面设计图、电力标准横断面图、电力平面设计图、六线电缆沟大样图、六线电缆沟（行人）检查井平面，剖面，断面图、六线电缆沟工作井大样图、六线电缆沟（行人）中间头井平面，剖面，断面图、六线电缆沟（行人）三通井平面，剖面，断面图、2层3列排管（行车）敷设图、电力沟主要设备材料表等。
