某隧道复建工程施工图3718430112文件大小:18.09M推荐人:馒头图纸张数:36张所属分类:多类专业所含专业:结构、电气
分 享
下  载
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2013建筑风格:效果图:无

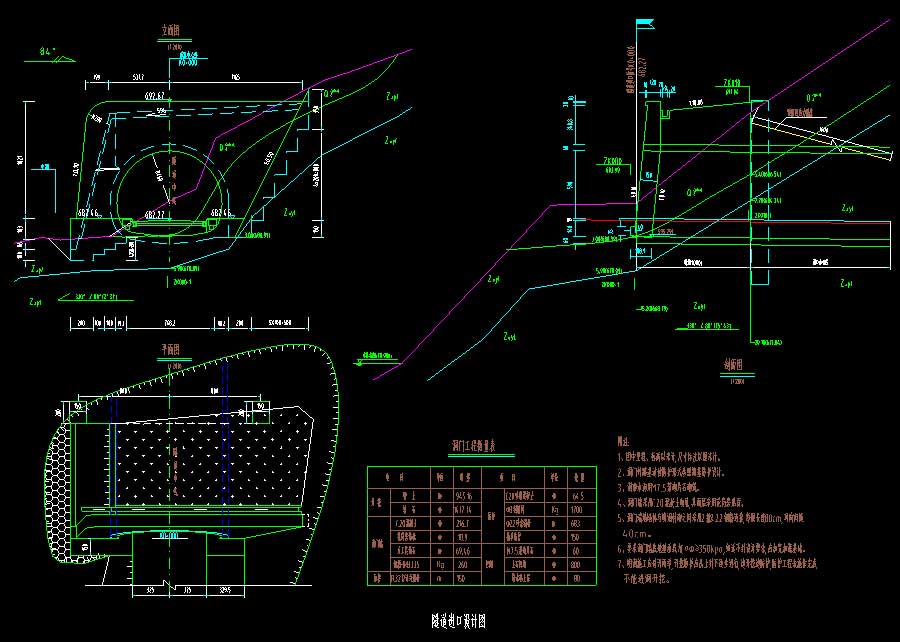

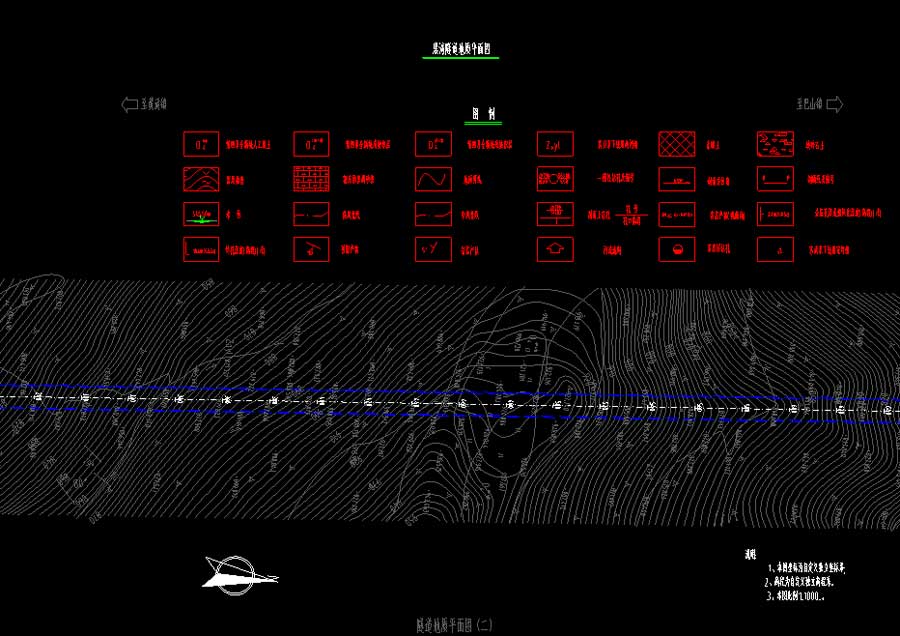

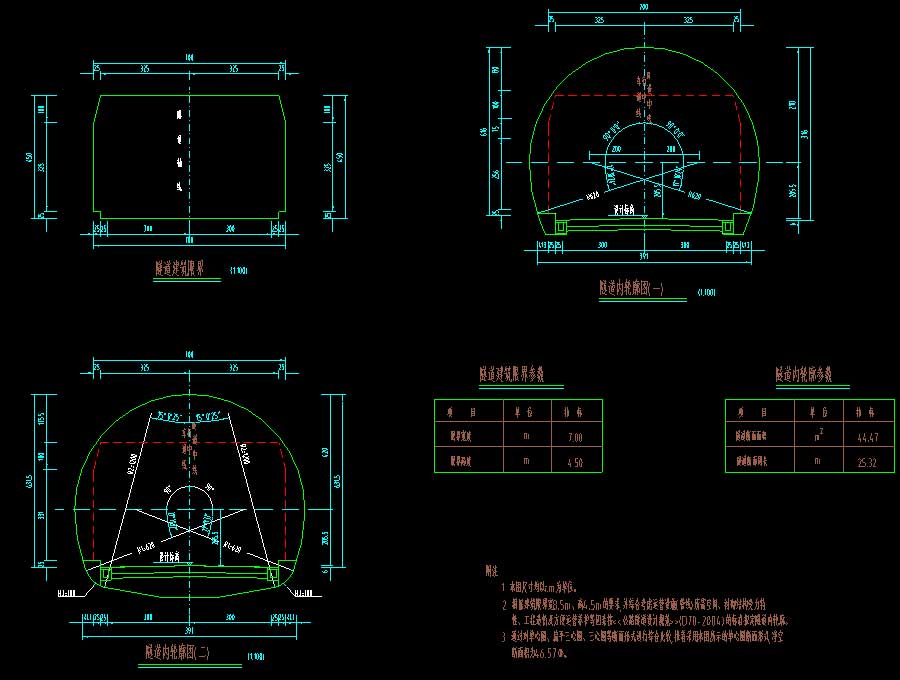

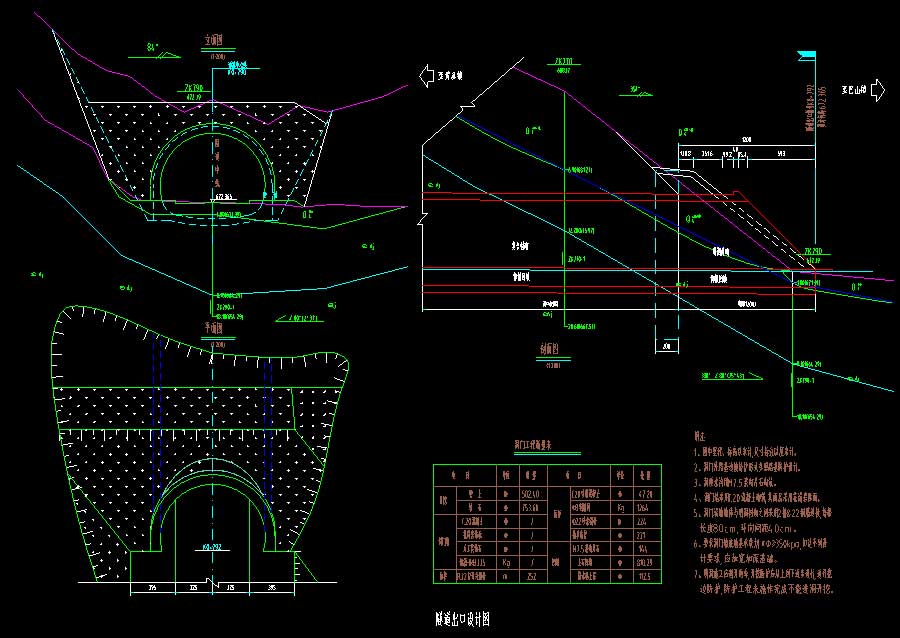

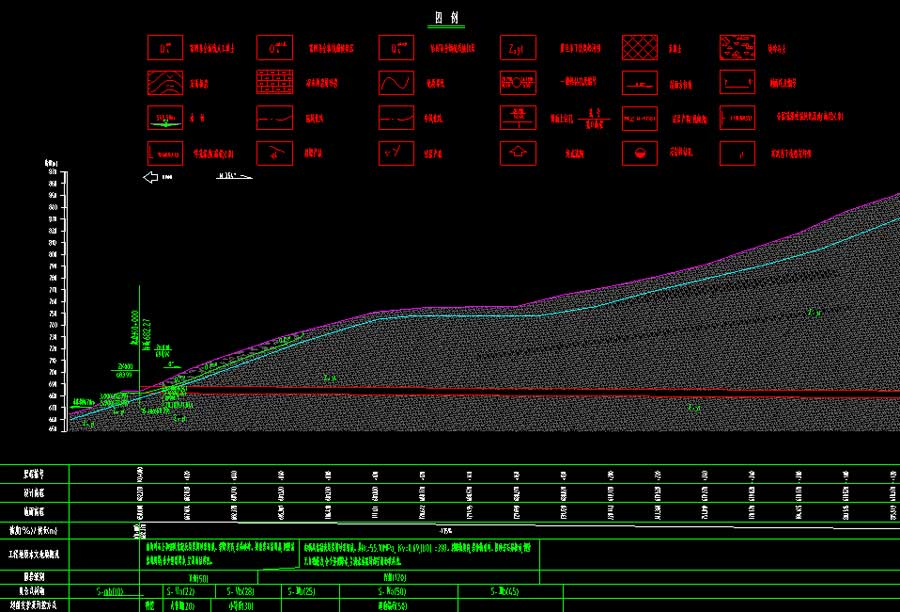

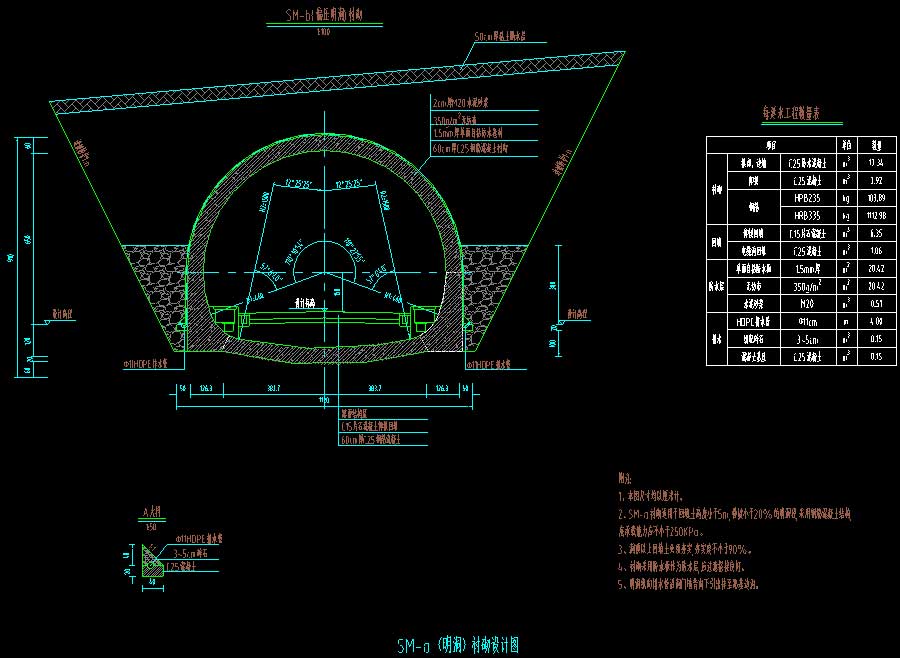

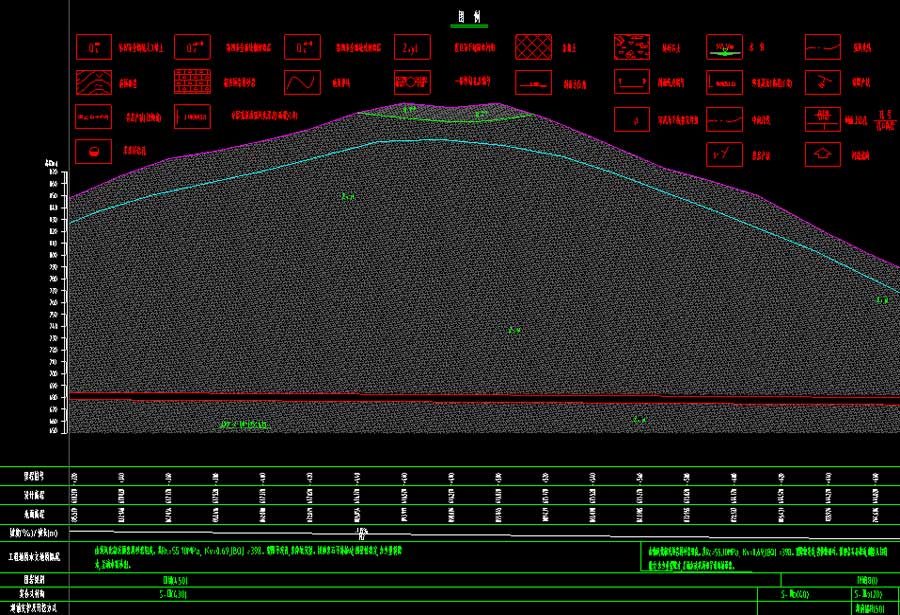

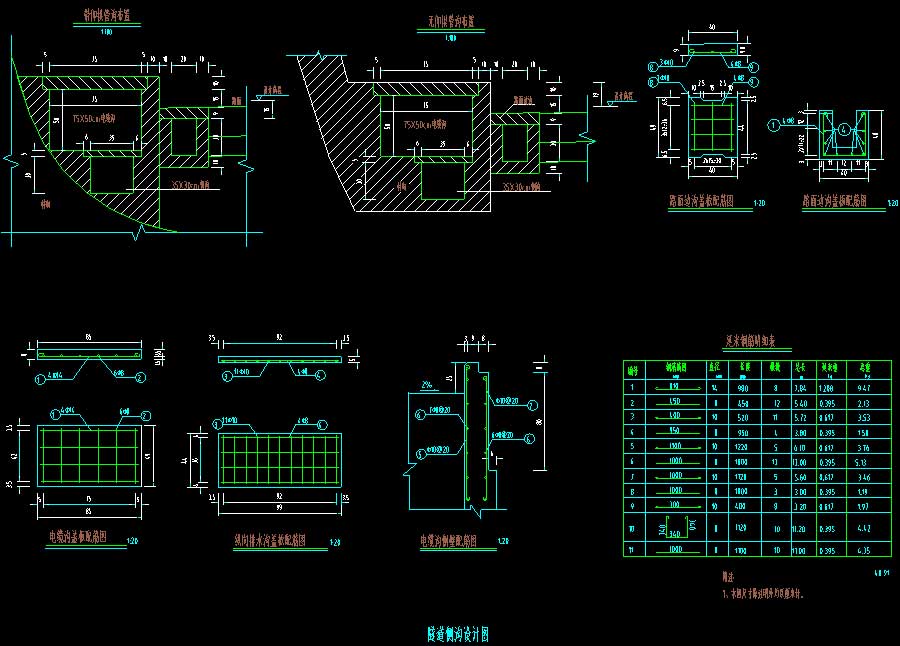

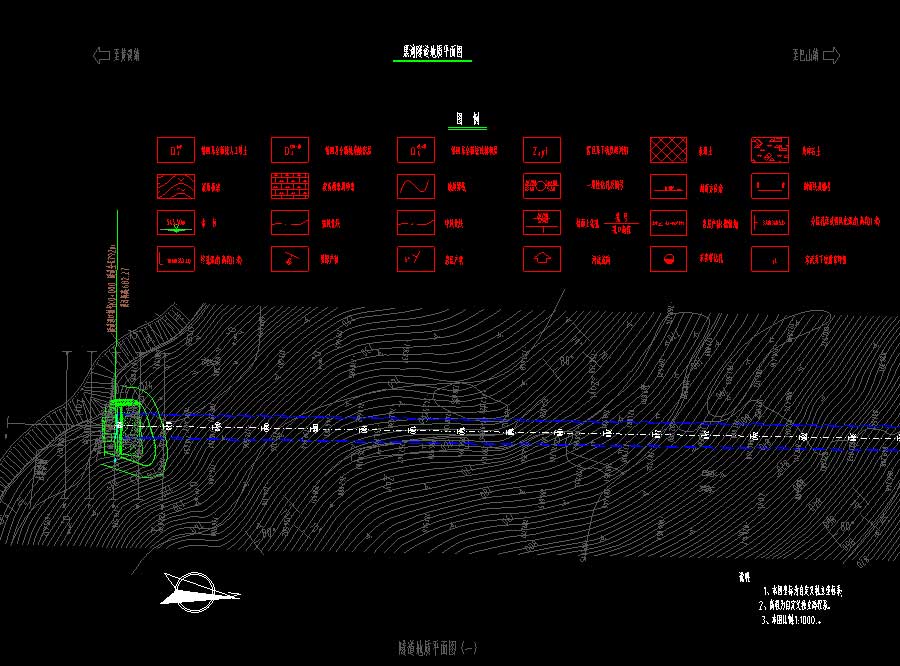

说明:该项目为某隧道复建工程施工图,拟建隧道为双向行驶的单洞公路隧道,长度790m,为中长隧道,隧道出口段在平曲线内,路面宽度5.0m,高3.5m。隧道轴线地面标高与设计路面标高最大高差250.0m。主要技术标准:(1)设计行车速度:30Km/h;(2)限界净宽:8.50m,行车道宽度:2*3.25m,限界净高:4.5m;(3)行驶方向:双向行驶;(4)设计荷载为公路-Ⅱ级。图纸内容含:设计说明,隧道表,隧道工程数量表,平面布置图,纵断面设计图,隧道建筑限界及内轮廓设计图,进口平面布置图,进口洞门设计图,出口平面布置图,出口洞门设计图,(明洞)衬砌结构设计图,(明洞)衬砌钢筋设计图,(偏压明洞)衬砌结构设计图,(偏压明洞)衬砌钢筋设计图,复合衬砌结构设计图,复合衬砌钢筋设计图,复合衬砌钢支撑设计图,洞口长管棚设计图,围岩辅助施工设计图,隧道防排水设计图,隧道洞内侧沟设计图,隧道沉砂井设计图,隧道变形缝、施工缝设计图,洞口段施工工序设计图,洞身段施工工序设计图,系统锚杆细部构造图,新奥法量测设计图,超前地质预报方案图,隧道路面结构设计图;隧道机电设施施工图设计说明,隧道照明设施工程数量表 隧道照明灯具平面布置图,隧道照明灯具接线图,隧道照明供配电电缆编号表,照明控制原理图,隧道照明灯具断面布设图,隧道预埋管线设计图,隧道洞口管线设计图,隧道接地系统构成图,电力手孔井设计图等等。
