建标库图纸模型 > 多类专业 > 工业 > 某污水处理厂扩建及提标改造工程多专业施工图3515760109
<< 返回列表
某污水处理厂扩建及提标改造工程多专业施工图3515760109文件大小:325.15M推荐人:馒头图纸张数:180张所属分类:多类专业所含专业:建筑、结构、暖通、电气
分 享
下  载
建筑面积:337.16,375.6,706.49,64.51,288.56,19.35,253.32,194.38,310.67㎡地上层数:1,2,2,1,1,1,1,1,1层建筑高度:6.6,8.55,4.7,7.8,7.8,6.3,6,6.9m地下层数:高度类别:低层图纸深度:施工项目地址:江苏省设计时间:2015建筑风格:现代效果图:无

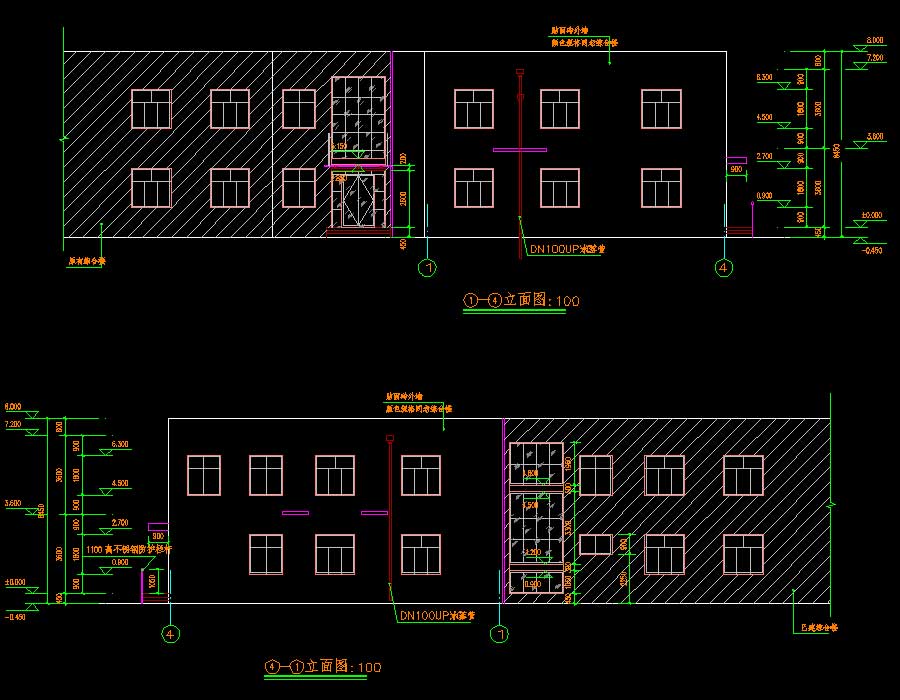

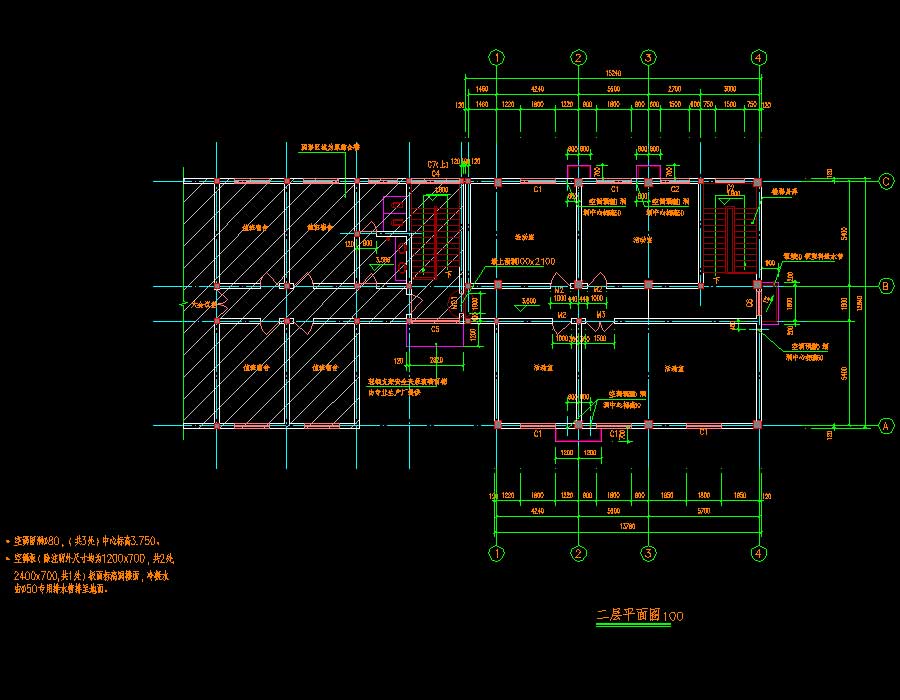

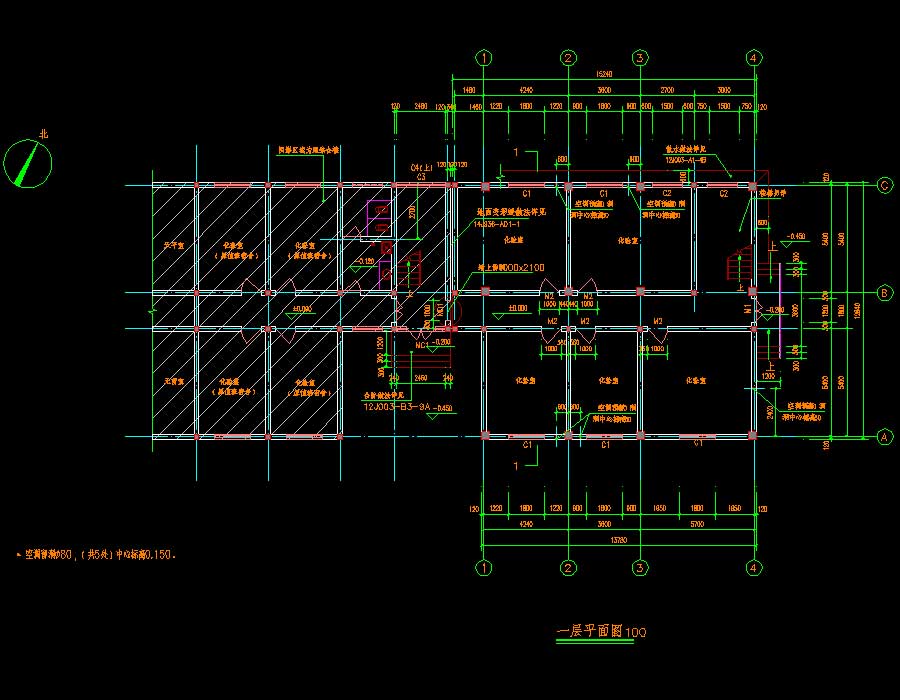

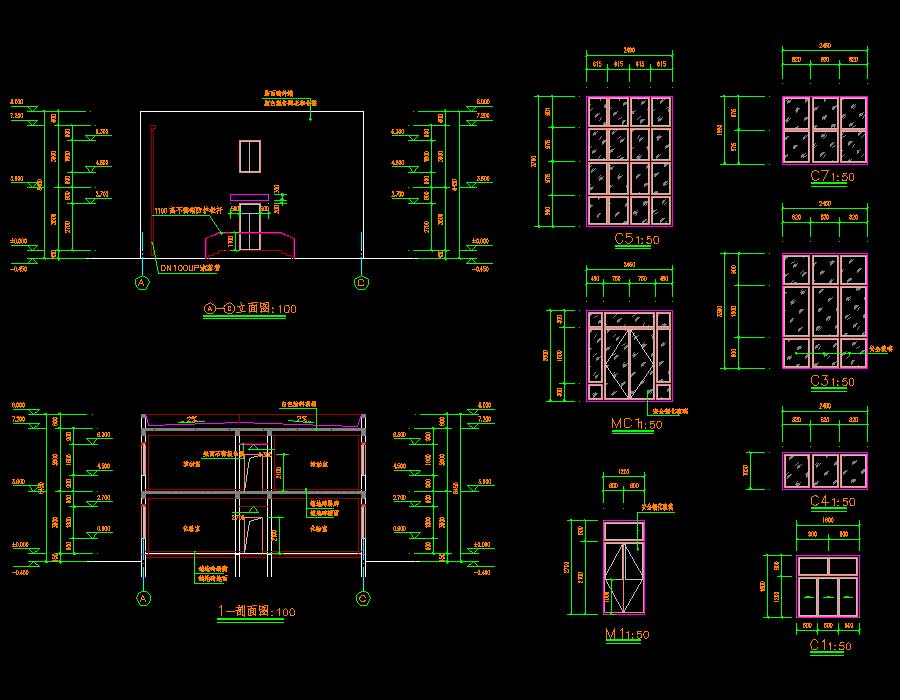

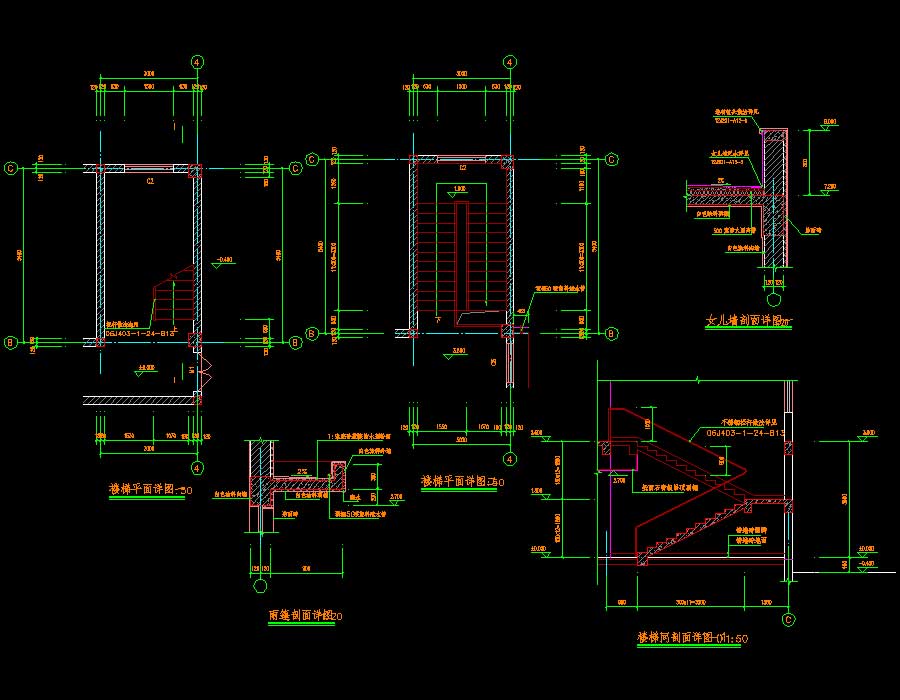

说明:该项目为某经济开发区污水处理厂扩建及提标改造工程多栋建筑楼多专业施工图,新建建筑物主要有高效沉淀池、V型滤池、加氯间及加氯接触池、加药间、鼓风机房、配电间、进水仪表间、机修仓库、综合楼副楼等,其中,配电间(火灾危险性类别为丁类),建筑为单层框架结构,建筑面积为337.16平方米,建筑高度为6.6米;综合楼副楼,二层钢筋混凝土框架结构,位于原综合楼东侧,总建筑面积375.6平方米,为改造工程;V型滤池(火灾危险性类别为戊类),建筑为单层或二层框架结构,位于钢筋混凝土构筑物上部,建筑面积706.49平方米,建筑高度8.55米;高效沉淀池上部MCC室(火灾危险性类别为戊类),建筑为单层框架结构,位于钢筋混凝土构筑物上部,建筑面积64.51平方米,建筑高度4.7米(由池顶算起);鼓风机房(火灾危险性类别为戊类),建筑为单层框架结构,建筑面积为288.56平方米,建筑高度为7.8米;仪表间(火灾危险性类别为戊类),建筑为单层框架结构,建筑面积为19.35平方米,建筑高度为7.8米;机修仓库(火灾危险性类别为戊类),建筑为单层框架结构,建筑面积为253.32平方米,建筑高度为6.3米;加氯间及加氯接触池(因氯酸钠储料间为甲类,二氧化氯发生器间为乙类,其余房间均为戊类所以整栋建筑火灾危险性类别判定为甲类),建筑为单层框架结构,建筑面积为194.38平方米,建筑高度为6米;加药间(火灾危险性类别为戊类),建筑为单层框架结构,建筑面积为310.67平方米,建筑高度为6.9米;图纸内容含:建筑设计说明、门窗表、立面图及剖面图、平面图及节点详图、门窗详图、楼梯详图、加氯接触池桩基设计图、加氯接触池桩基布置图、加氯接触池下层平面图、加氯接触池上层平面图、加氯接触池剖面图及集液井详图、加氯接触池底板配筋图、加氯接触池池壁配筋平面图、加氯接触池池壁配筋剖面图、加氯接触池顶板配筋图、加氯间设计图、基础平面布置图、柱平面整体配筋图、标高梁、板配筋图、底层预埋件图、反冲洗废液池模板图、反冲洗废液池配筋图、电缆沟详图、进水仪表间结构设计图、屋面梁及雨篷、檐口配筋图等等及电气、暖通、工艺、自控专业施工图。
