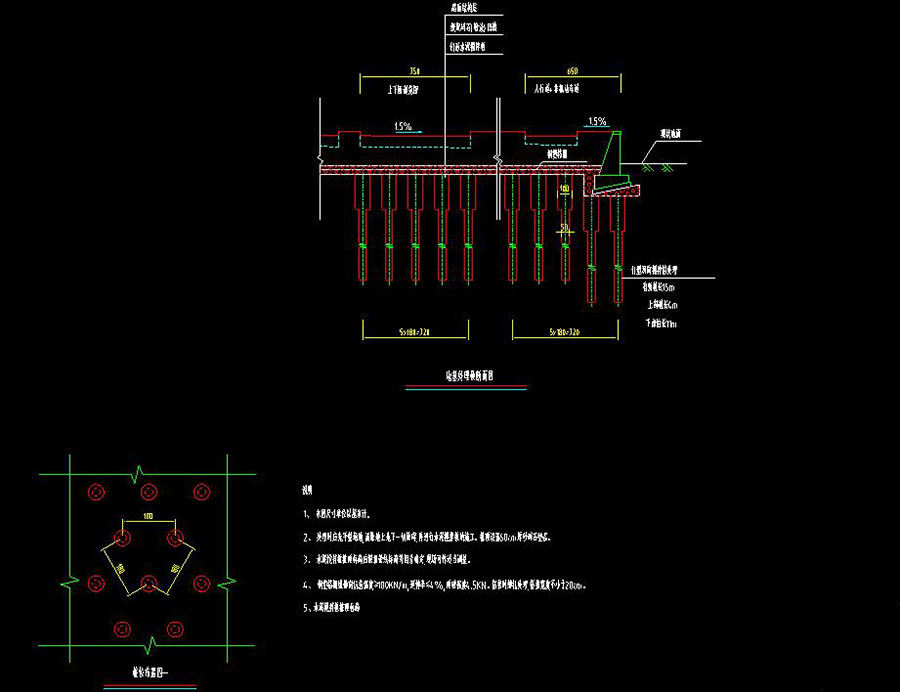

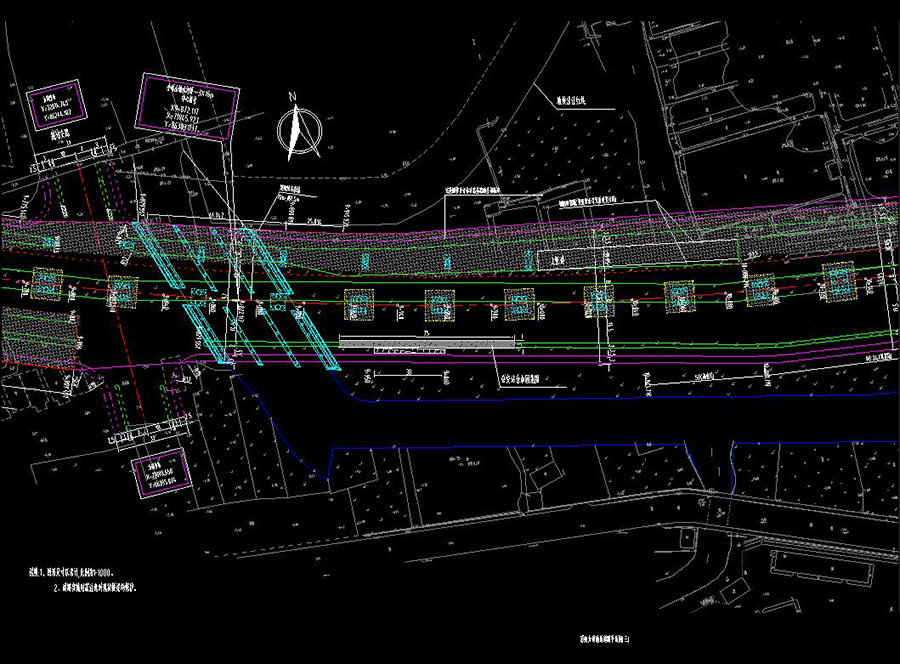

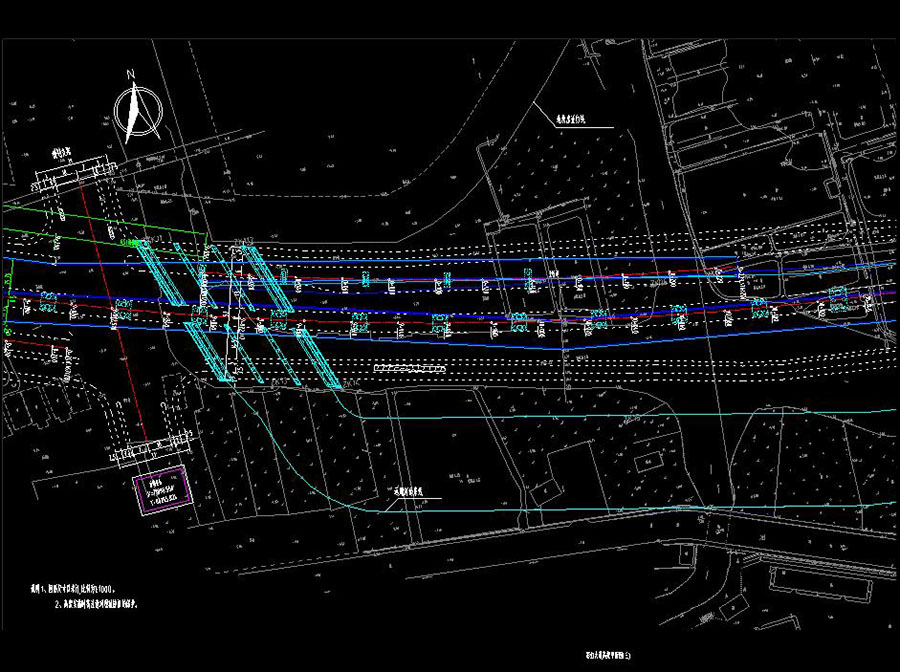

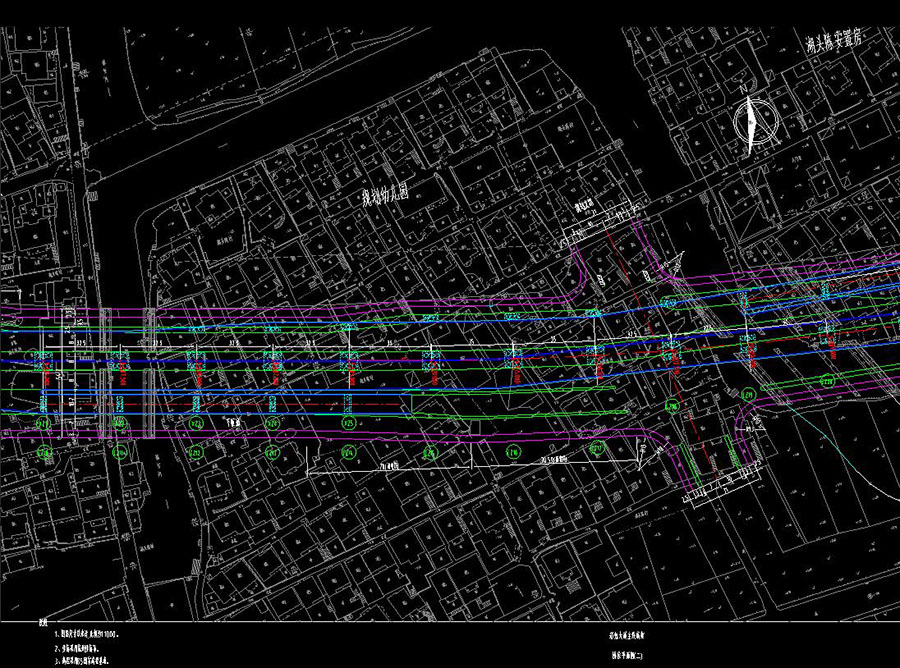

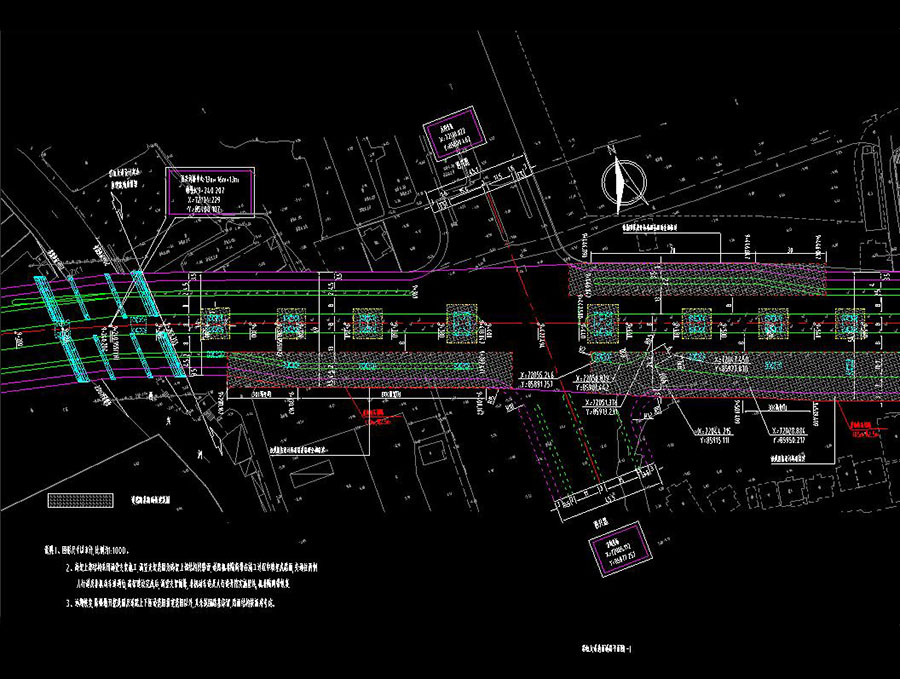

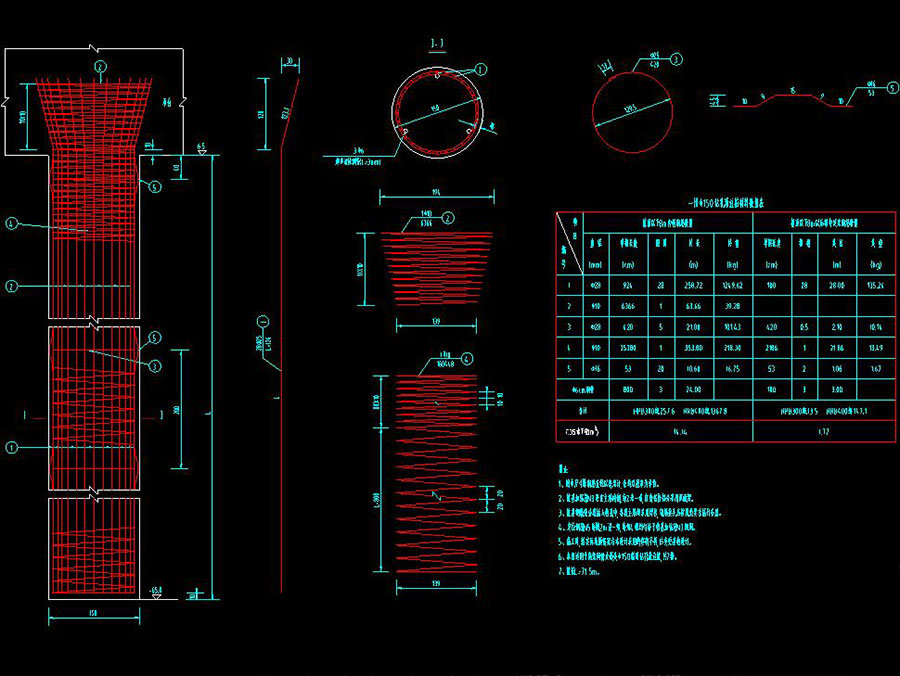

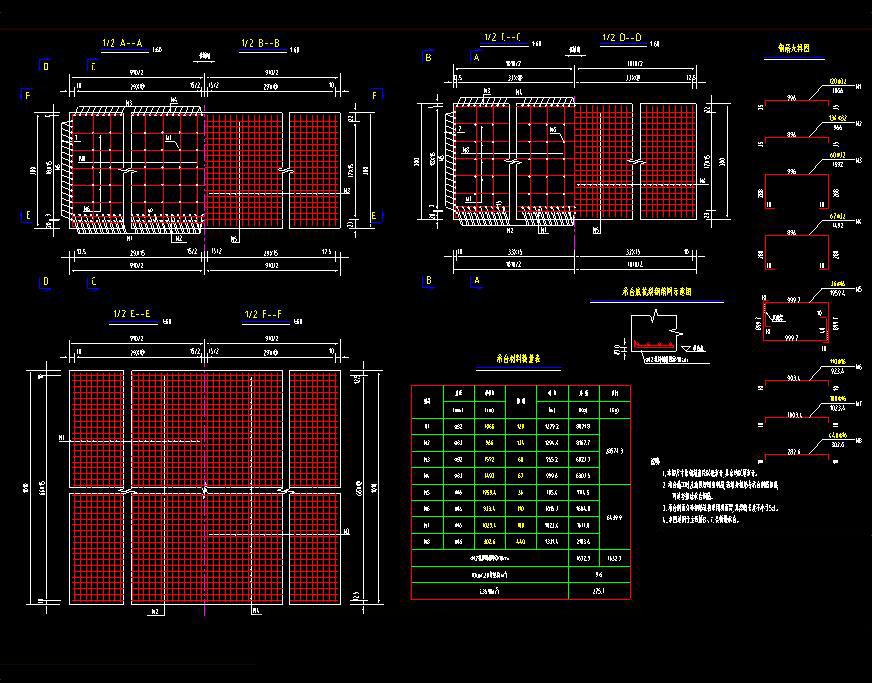

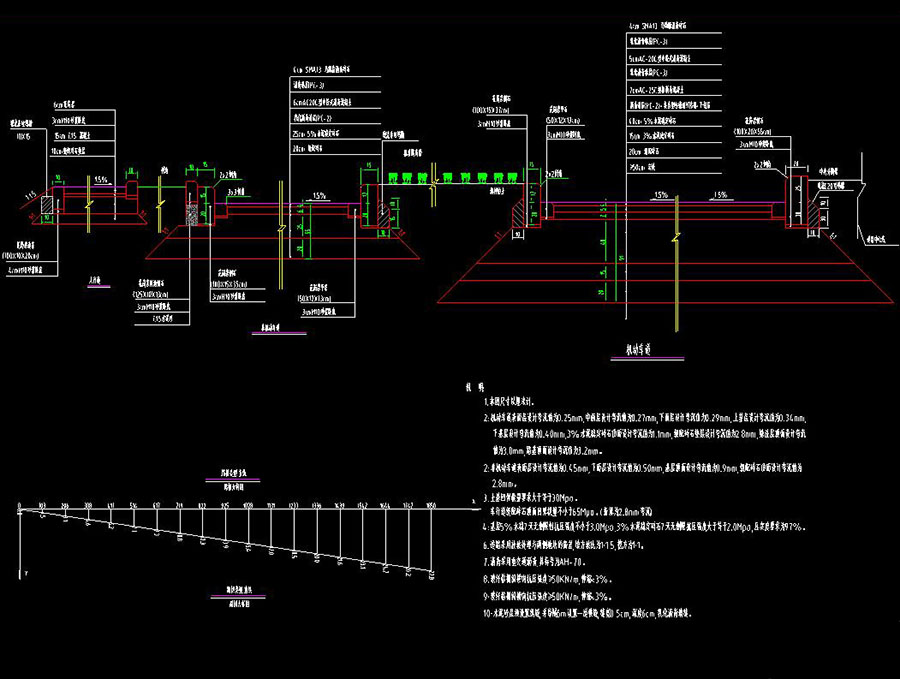

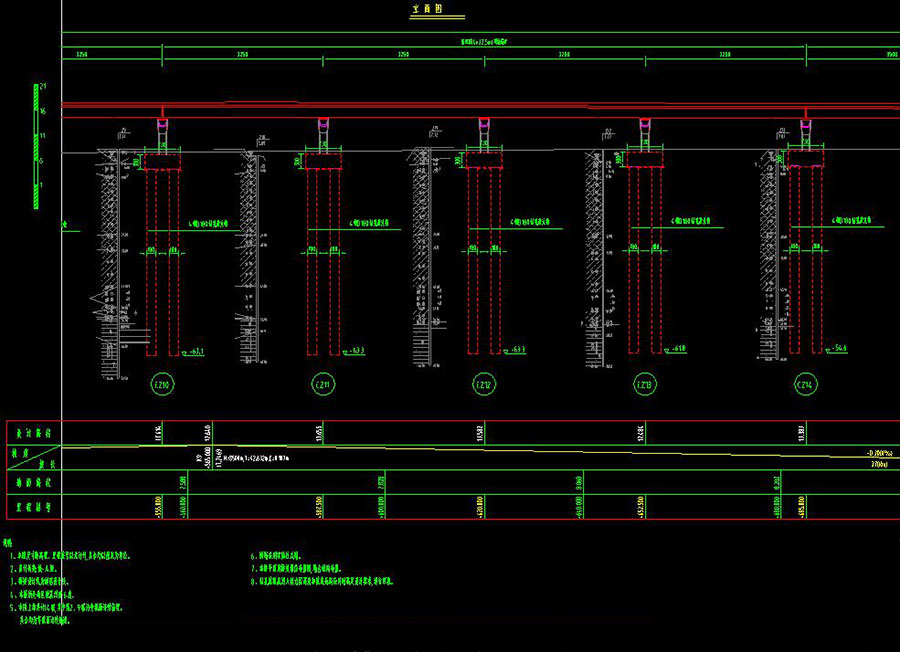

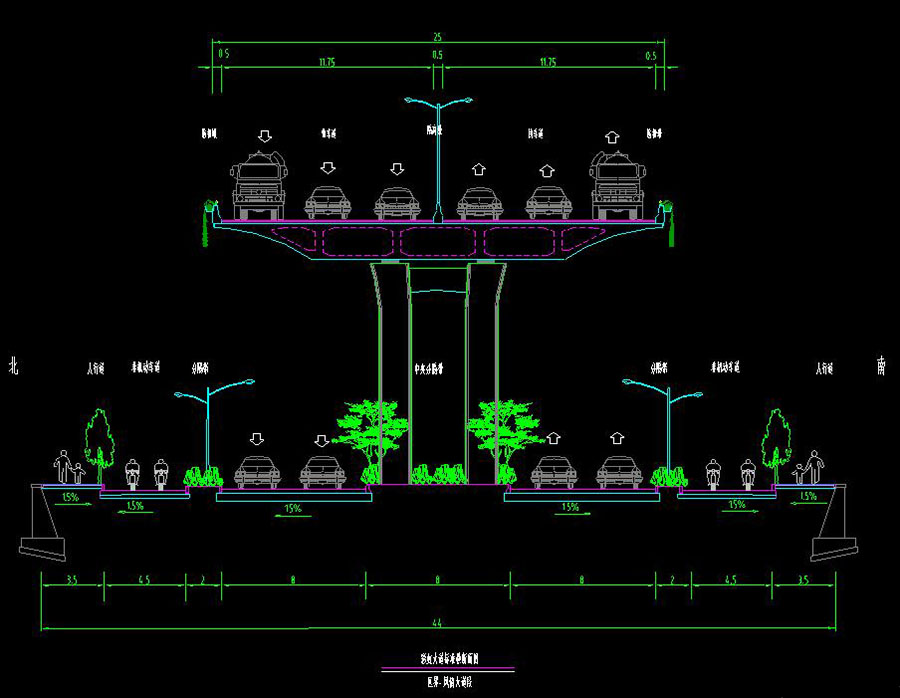

说明：本次设计的桥梁工程包括彩虹大道主线高架桥（西起区间K9 220，南至青年路K10 821）全长1.601km，设计速度80公里/小时，2车道，大道主线高架在K10 220处上跨风情大道地面道路，并连续跨越地铁盾构区间，主线高架标准段桥宽为25m，均采用预应力混凝土箱梁，本次设计范围内桥梁工程施工图设计图纸分为三册：第一册：桥梁设计总说明，主线高架桥总体布置，下部结构构造图及桥梁附属设施；第二册：主线高架桥上部结构（K9 220.00～K9 855.000）；第三册：主线高架桥上构（K9 855.00～K10 821.00）、平行匝道桥上构部分。图纸内容包含：桥梁设计总说明书，大道主线高架横断面，大道主线桥型布置图，匝道桥型布置图，道路平面图，主线桥墩平面布置图，道路施工图说明，工程位置图，大道地面道路平面图，大道高架平面图，大道地面道路纵断面图，西向东下匝道纵断面图，东向西上匝道纵断面图，大道高架纵断面图，道路横断面图，路面结构及路拱大样图(一般路段)，管线开挖路面加强，新老路基搭接图，公交停靠站路面加固图，缘石坡道设计图，交叉口处无障碍设计大样，提示盲道设置大样图，盲道板大样图，道路曲线要素表，人行二次过街大样图(机非隔离带、中央分隔带)，人行过街侧石、石球大样图，浆砌块石挡墙构造图，人行道铺装及树池大样图，道路工程数量表，地基处理说明，地基处理平面图，地基处理横断面图，地基处理参数表，桩基声测管构造图，基坑支护及河道围堰方案图，后浇带构造图，临时桩桩基钢筋构造图，A-G型桥墩承台钢筋构造图，墩身钢筋构造图，桥墩桩基、桥台搭板、桥台台身钢筋构造图，桥台一般构造图，桥梁附属设施，第一-十四联、匝道上部普通钢筋构造图，一般构造及钢束构造图等等
