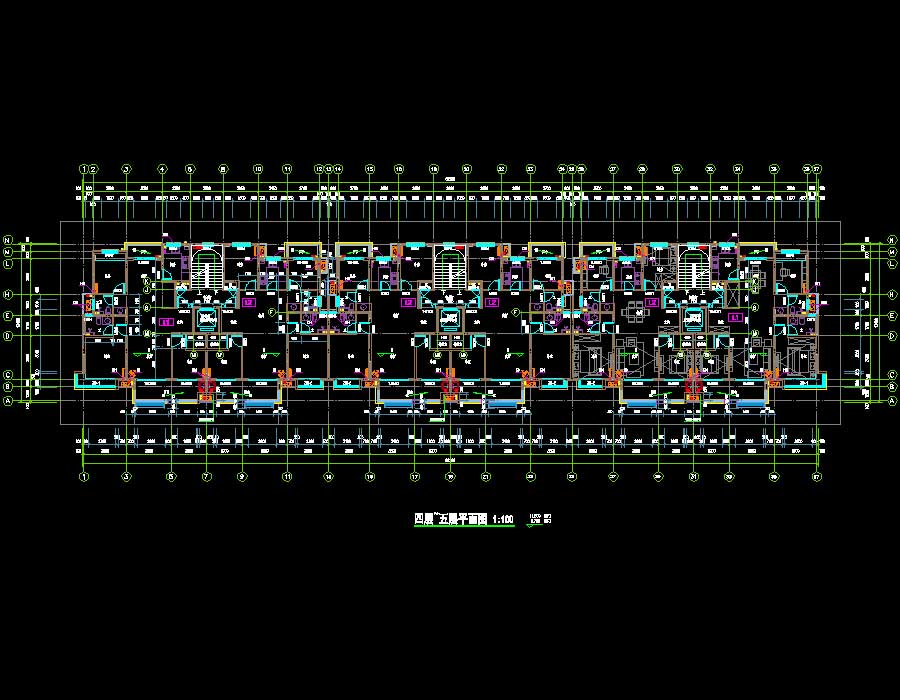

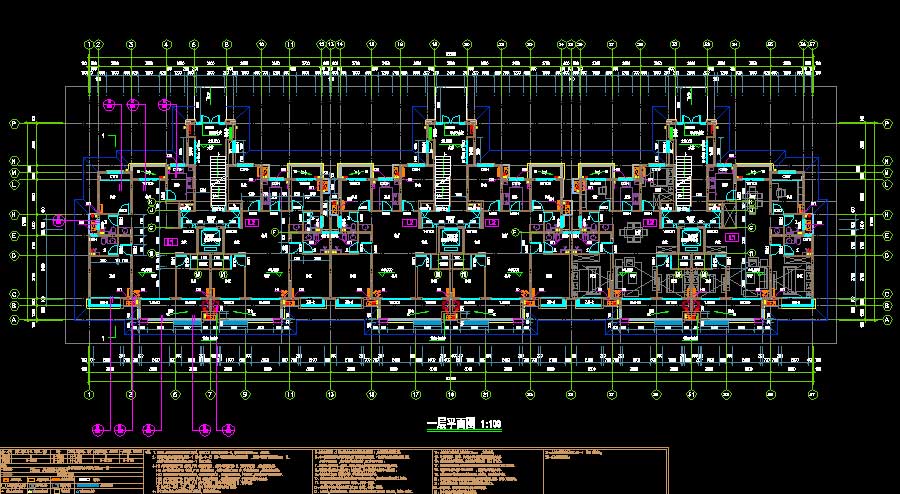

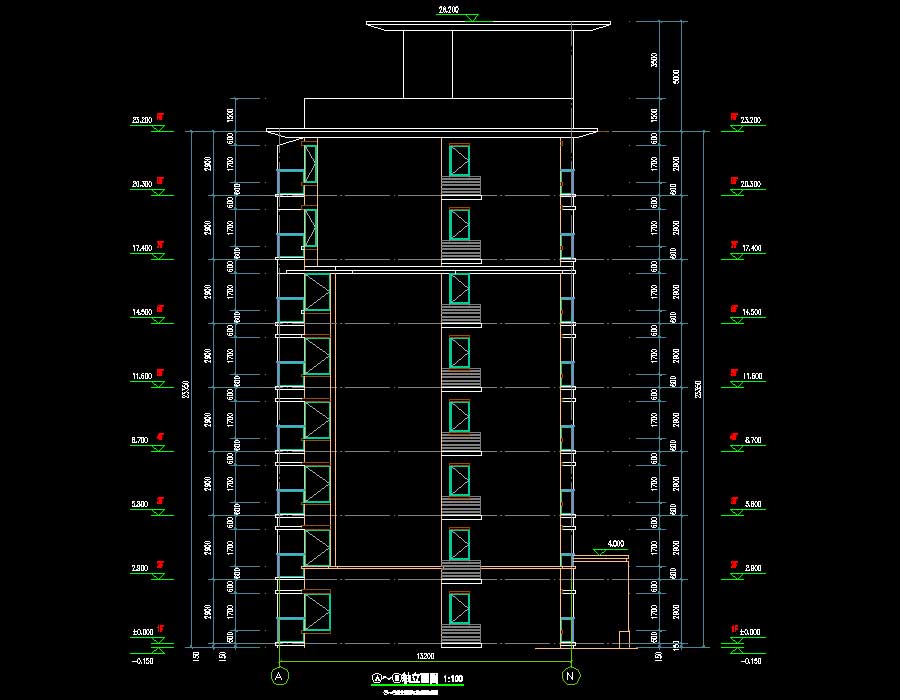

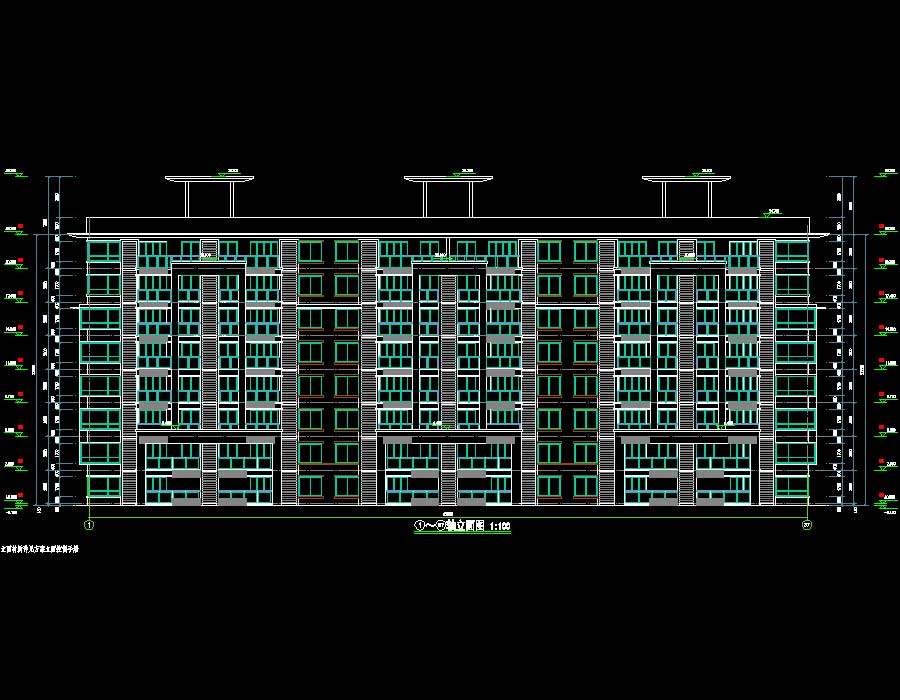

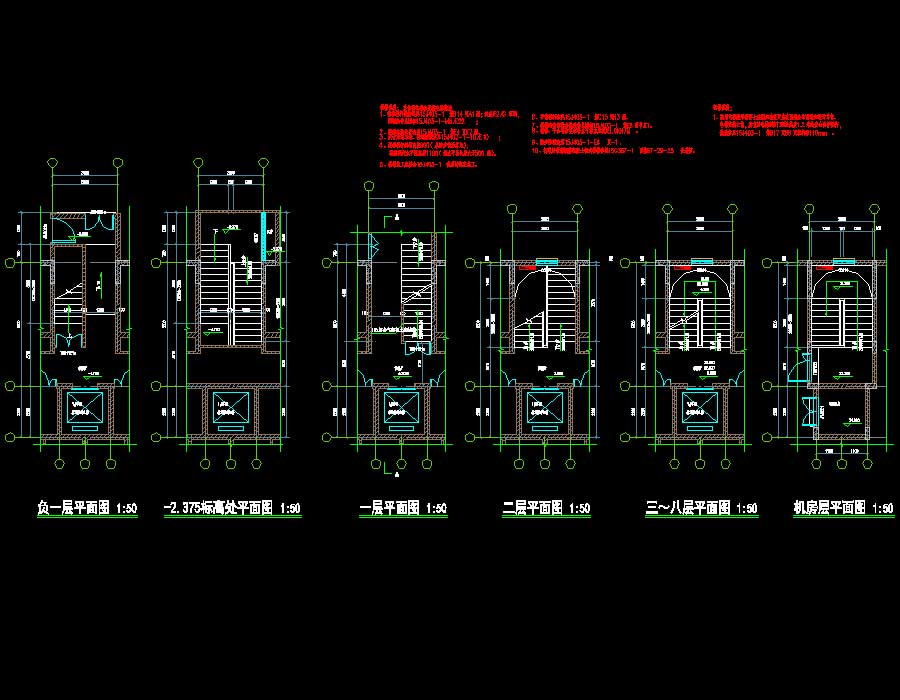

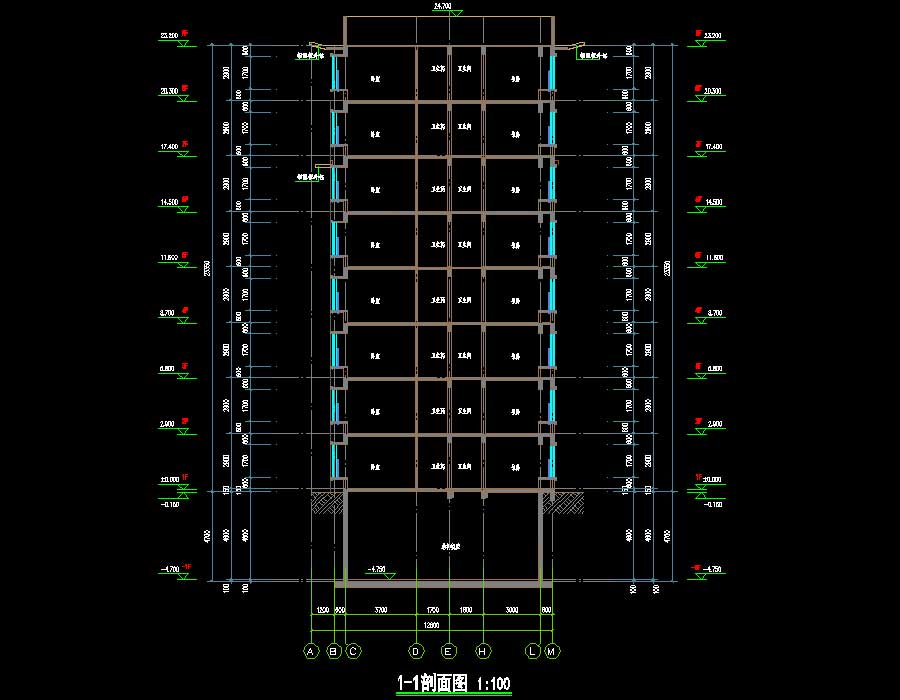

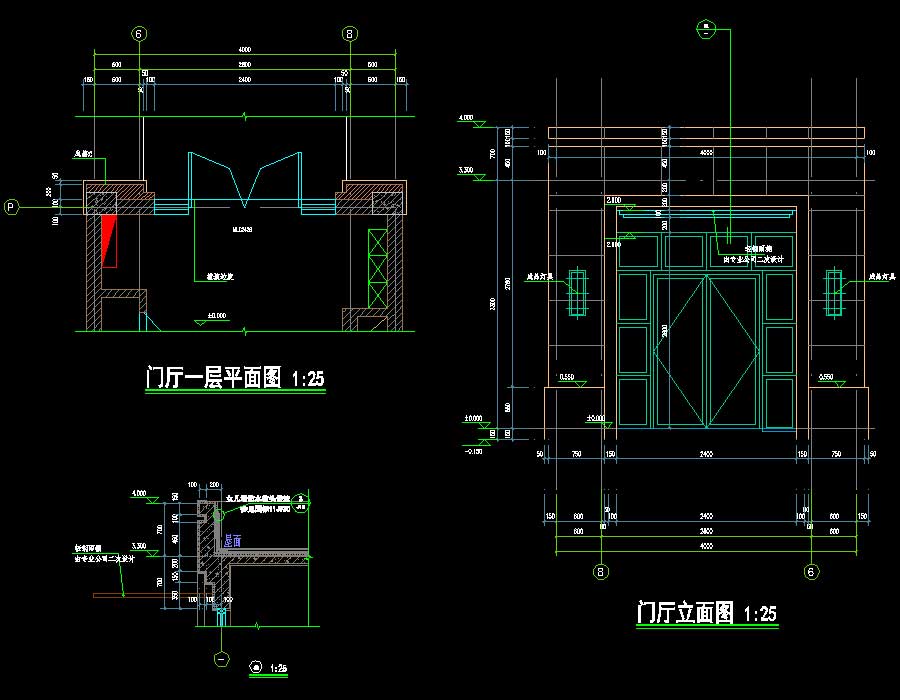

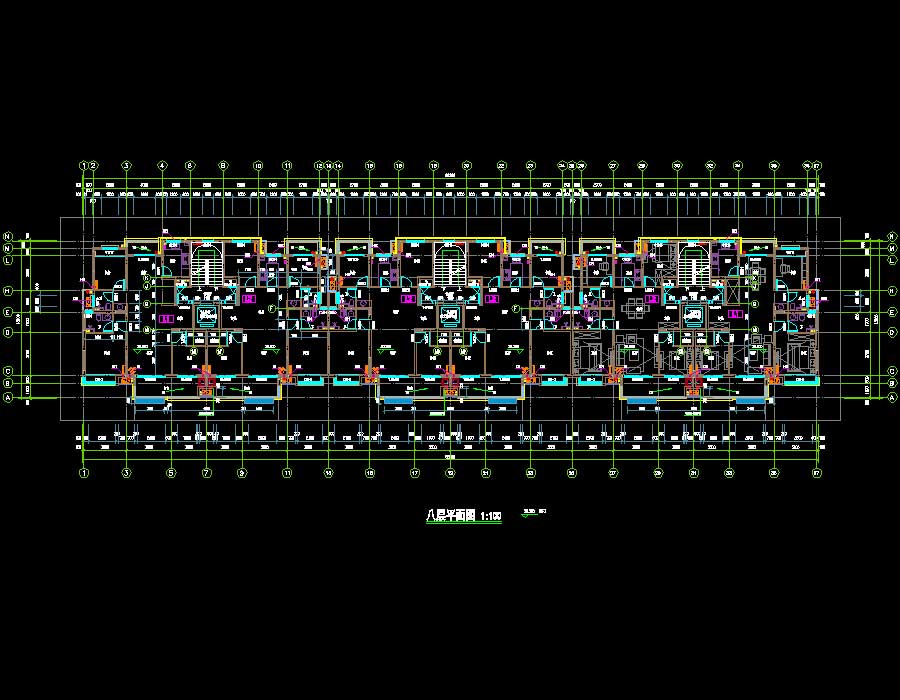

说明:该项目为某住宅1#楼建筑、结构、电气、给排水专业施工图,总建筑面积5829.14平方米,建筑层数:8层,建筑高度:23.35米,结构形式:剪力墙结构。图纸内容含:建筑施工图设计说明、建筑平面图、立面图、剖面图、标准层平面详图、楼梯详图、楼梯剖面图、门厅详图、墙身详图、门窗大样、门窗表、剪力墙结构设计总说明、地下工程结构设计说明(适用于主楼下的地下室)、标准构造详图变更表、筏板配筋平面图、基础平面布置图、墙柱平面图、结构平面布置图、梁配筋图、楼梯详图、节点详图、给水排水施工图设计说明、绿色建筑给排水系统设计专篇、给排水平面图、给排水系统图、户型给排水大样图、消防电气设计说明、基础接地平面图、屋顶防雷平面图、照明插座定位图、弱电插座定位图、弱电平面图(注:本套图纸电气施工图设计说明不完整)。
建筑面积:5829.14㎡地上层数:8层建筑高度:23.35m地下层数:高度类别:中高层图纸深度:施工项目地址:安徽省设计时间:2019建筑风格:现代效果图:无
