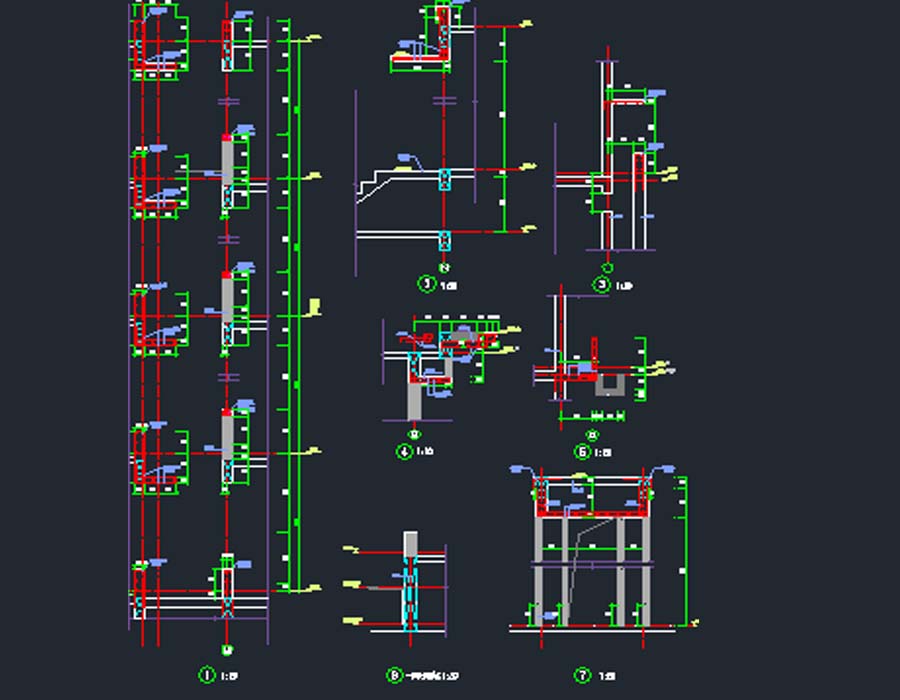

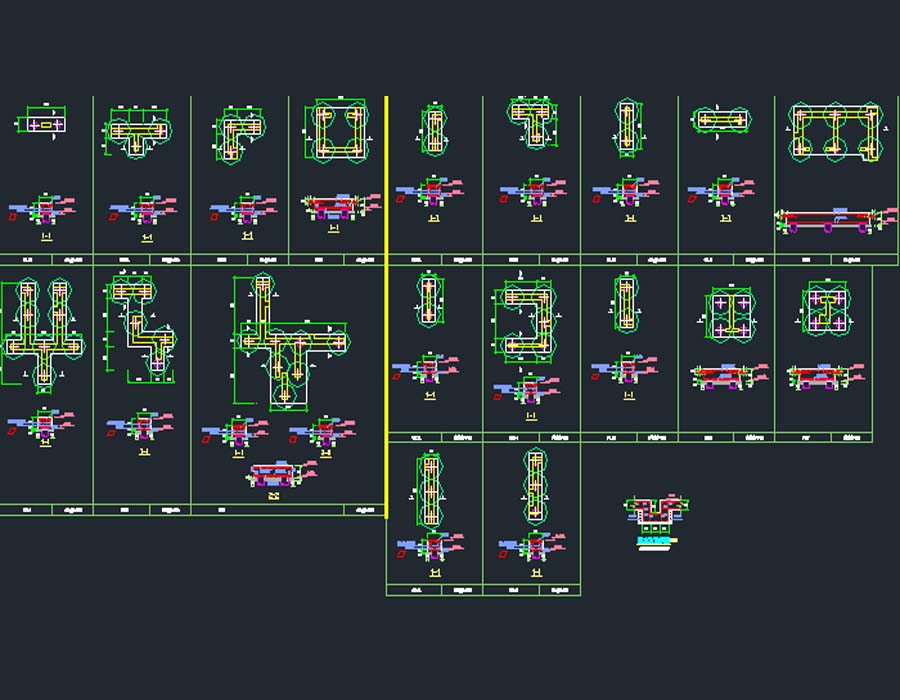

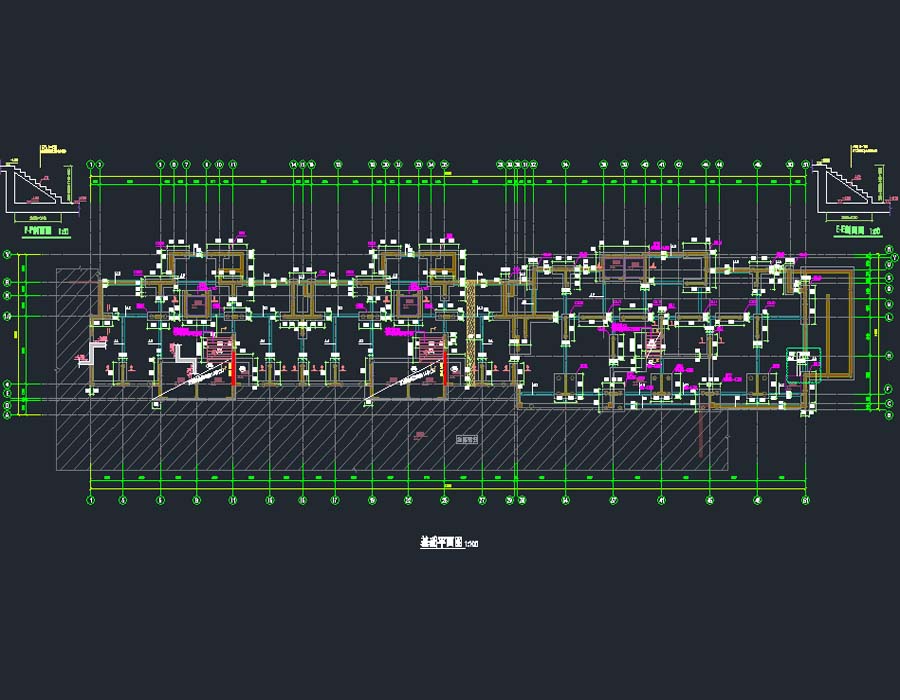

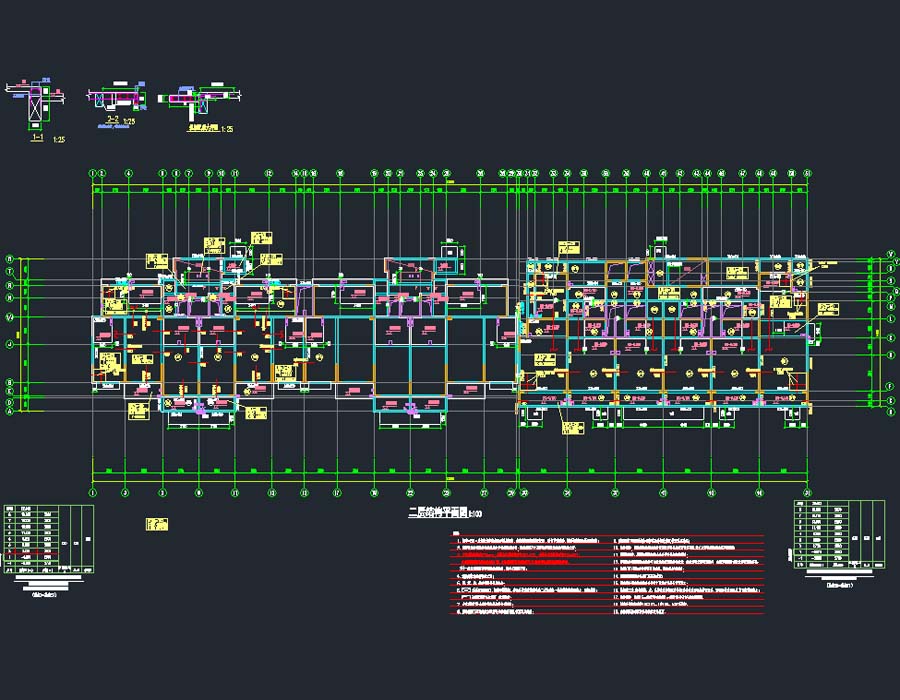

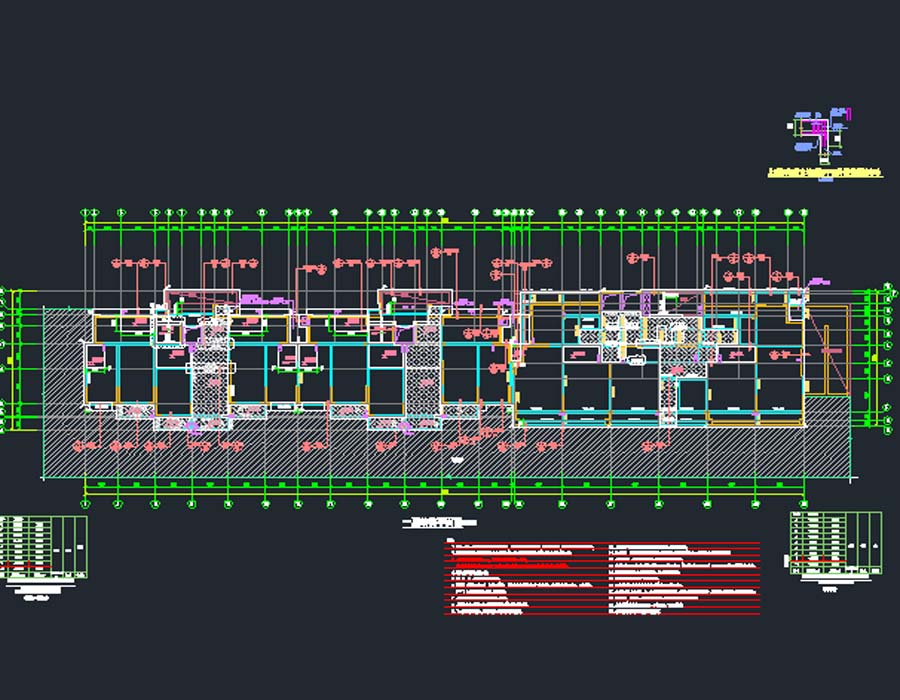

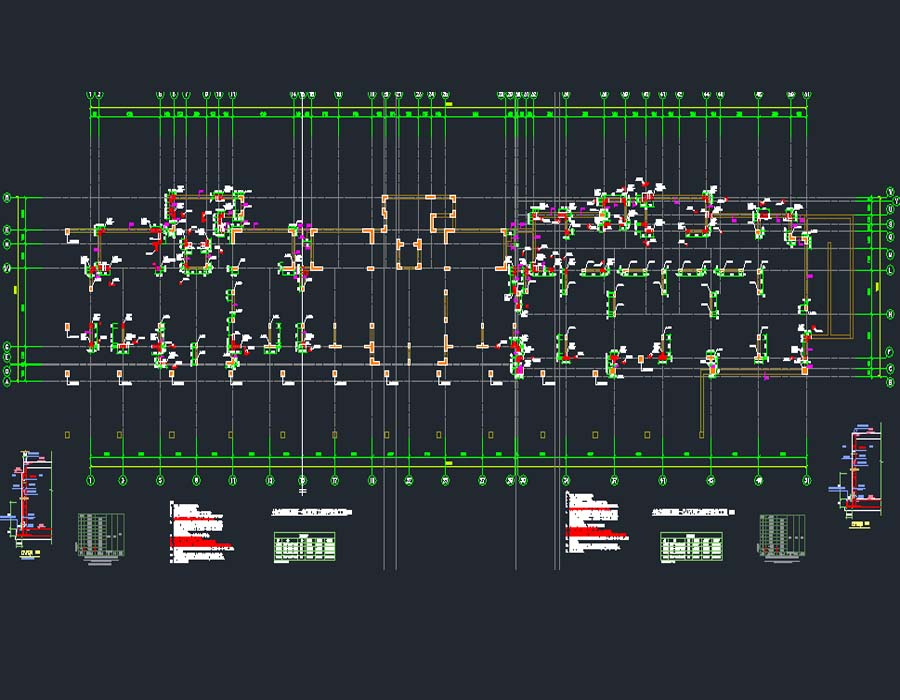

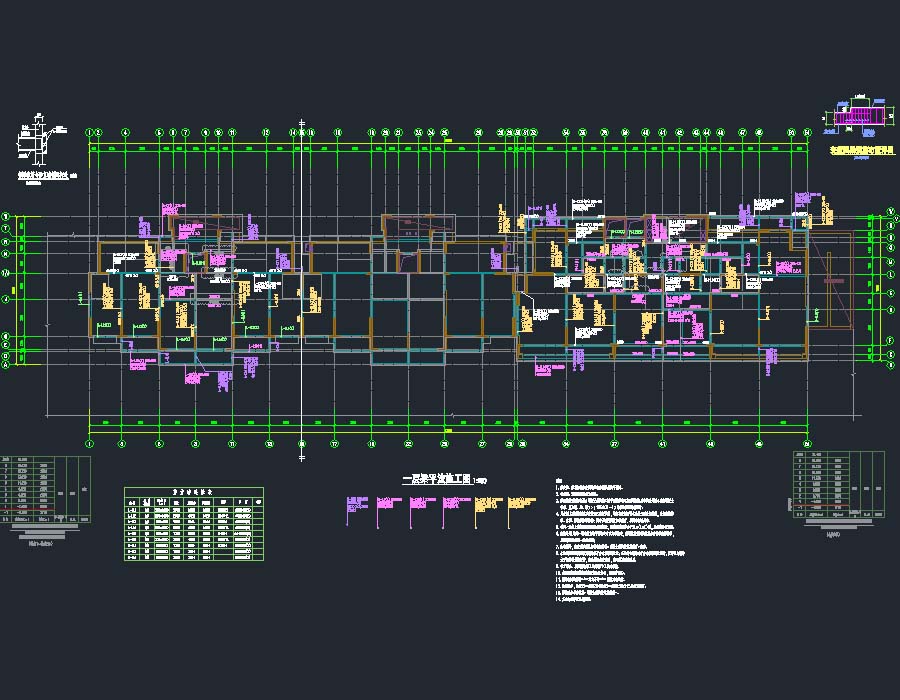

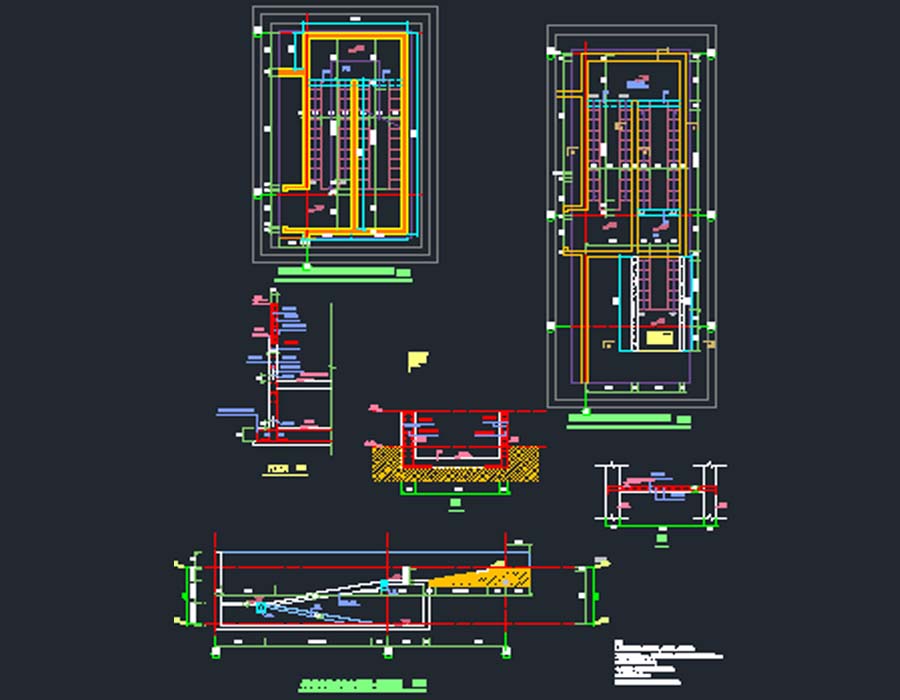

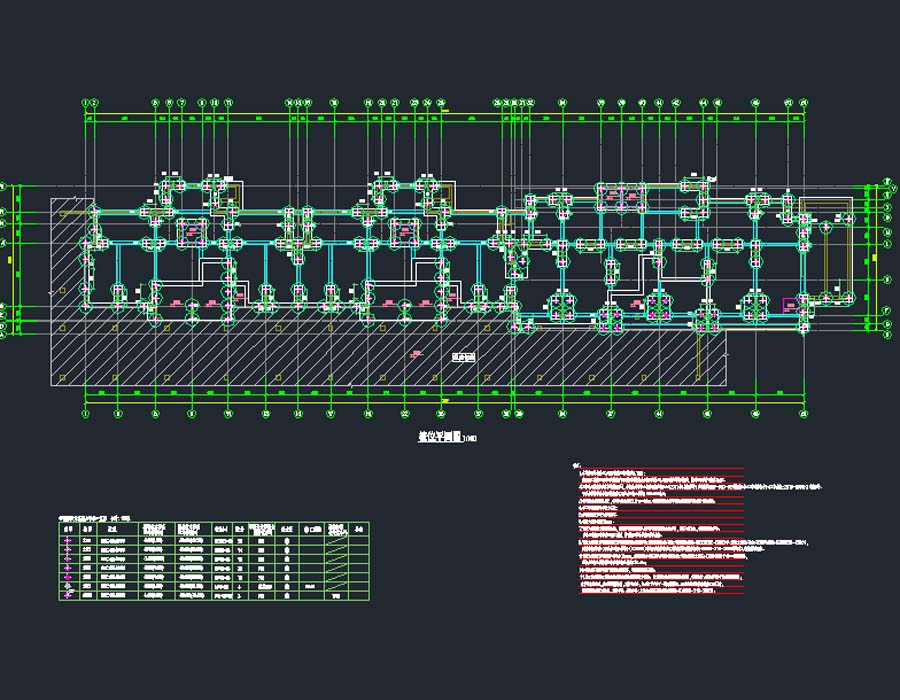

说明:某中高层住宅楼剪力墙结构施工图,含变更单。主要结构形式为剪力墙结构,基础类型为桩地基,地上8 层,地下1层,主要结构高度为22.55米。图纸内容含:结构设计说明,结构平面图,梁平法施工图,桩位平面图,剪力墙平法施工图,楼梯大样图、剖面图,墙身详图, 基础平面图,地下一层平面图,非机动车车库坡道剖面图。
结构类型:剪力墙基础类型:桩基抗震烈度:7度抗震风压:0.55kN/㎡雪压:0.2kN/㎡建筑面积:建筑高度:22.55m地上层数:8层地下层数:1层高度类别:中高层图纸深度:施工项目地址:上海市设计时间:2017
