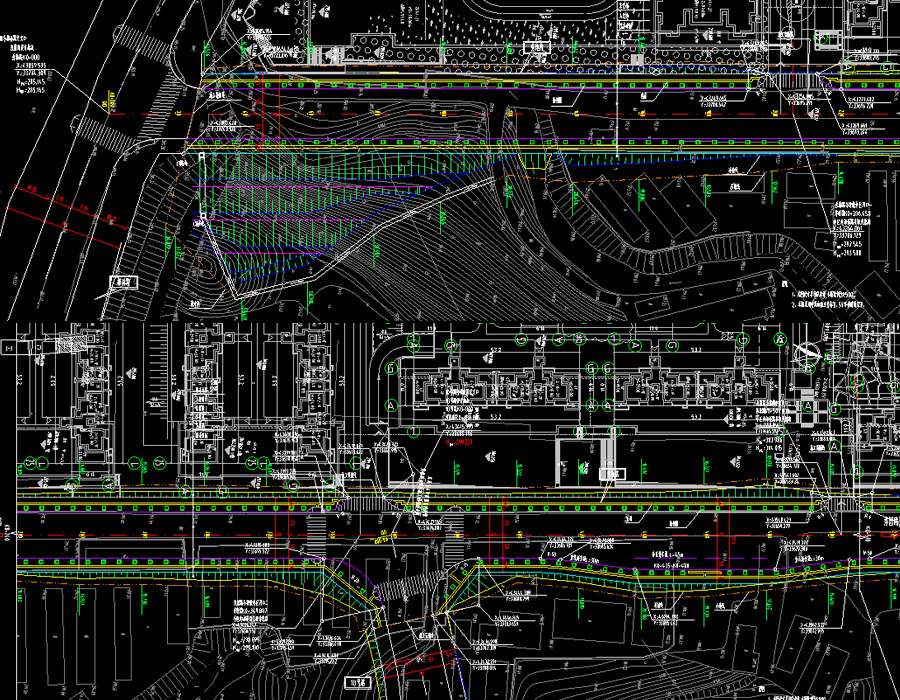

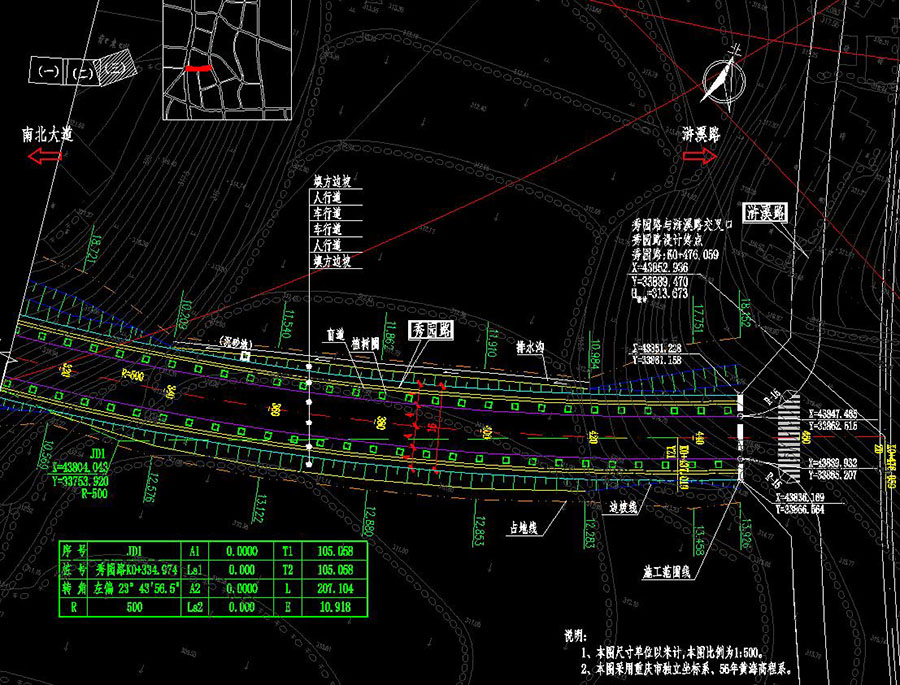

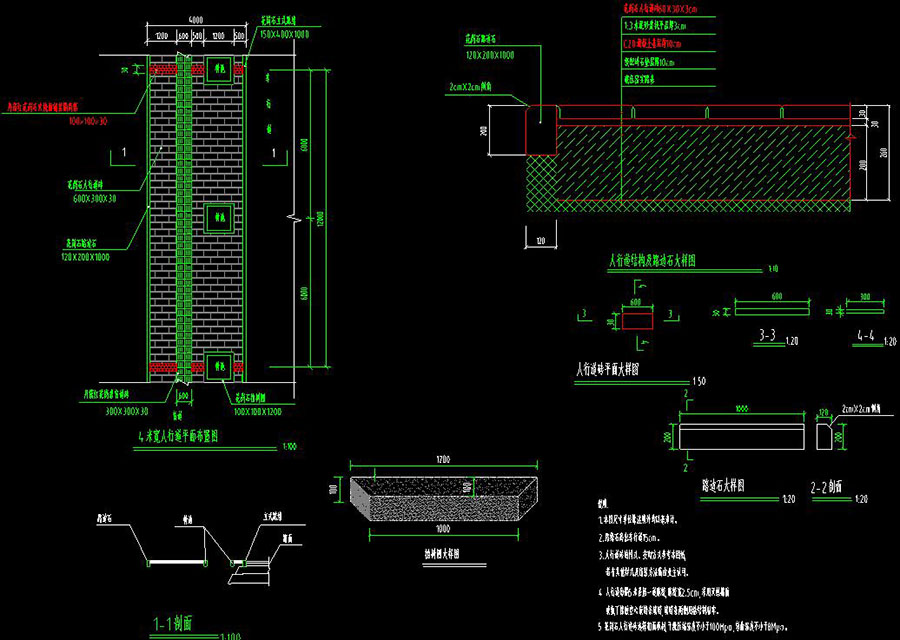

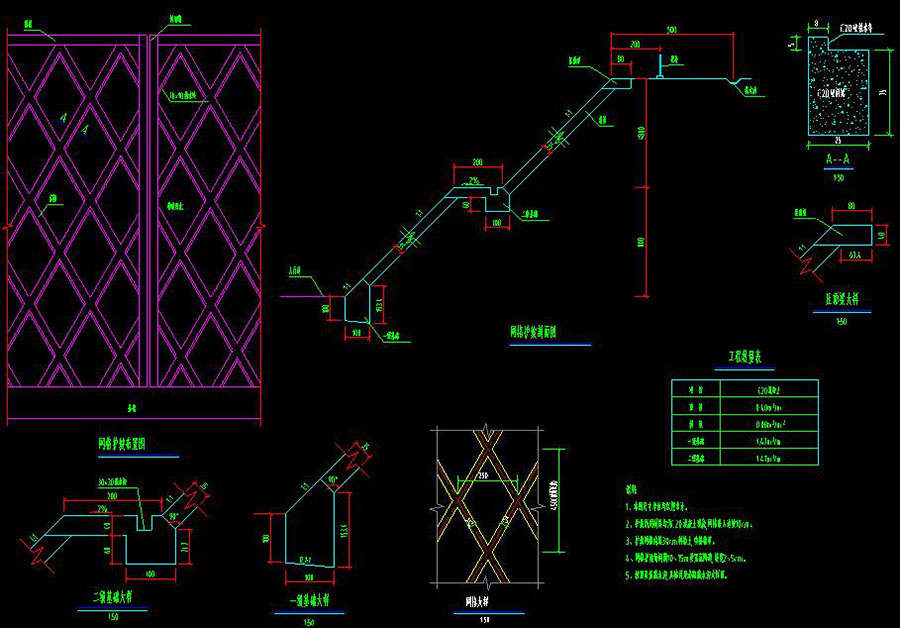

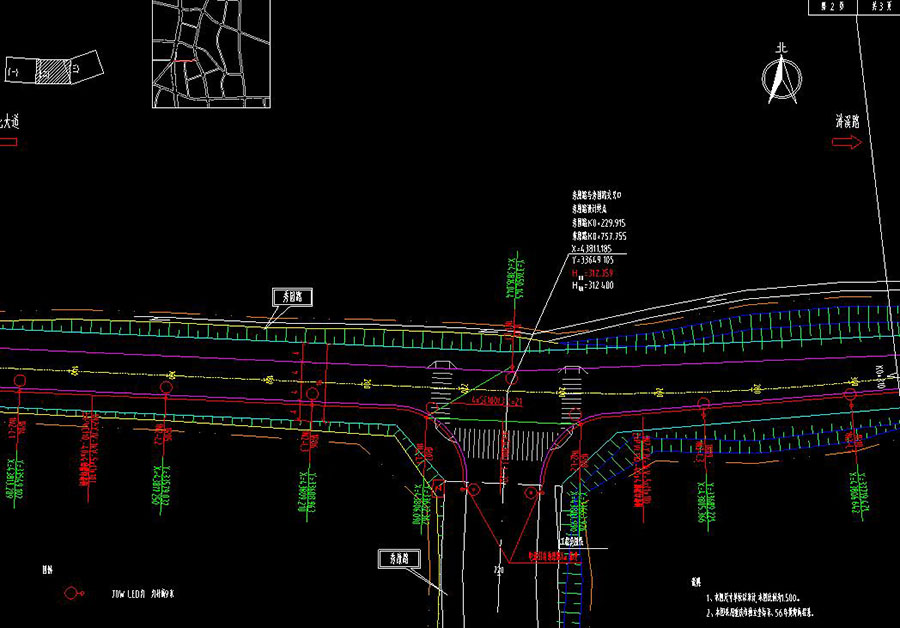

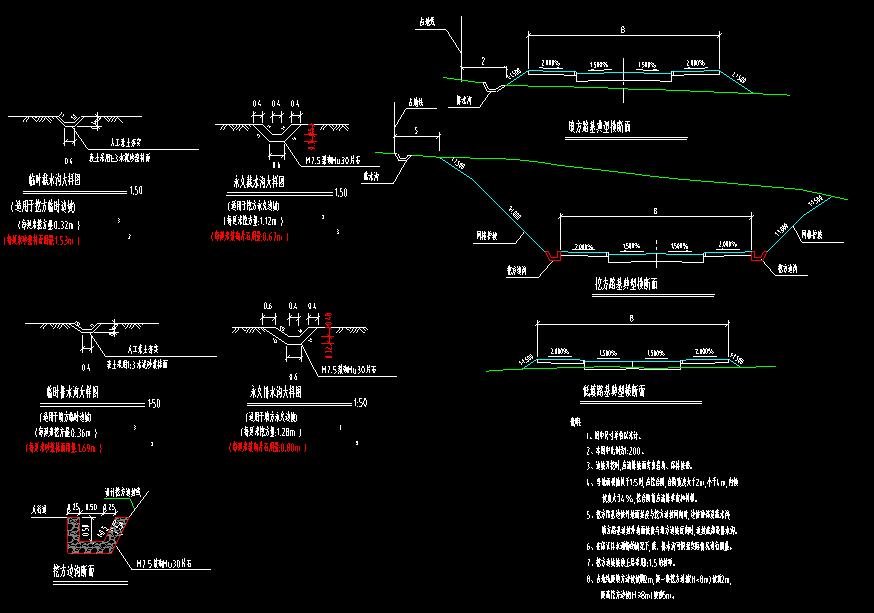

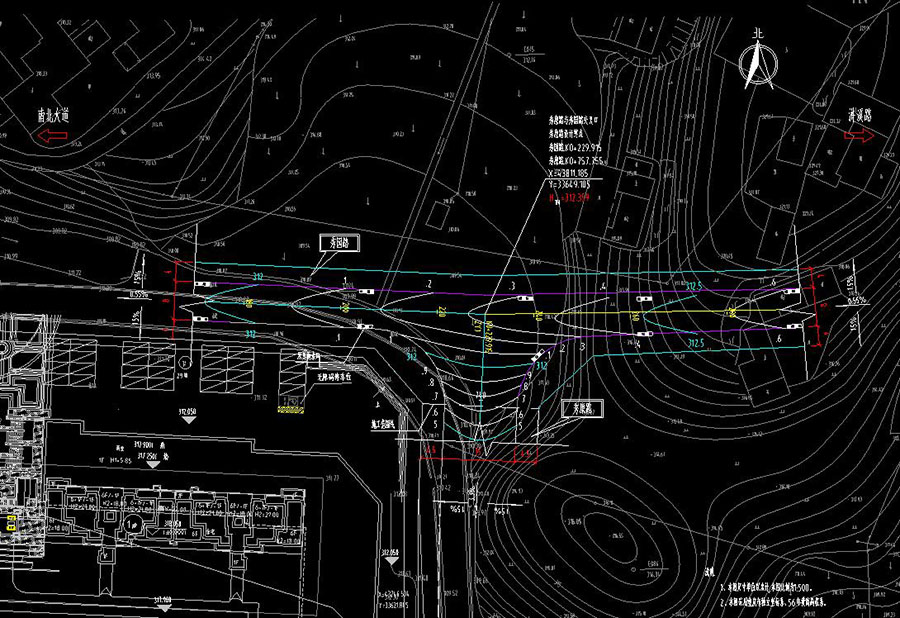

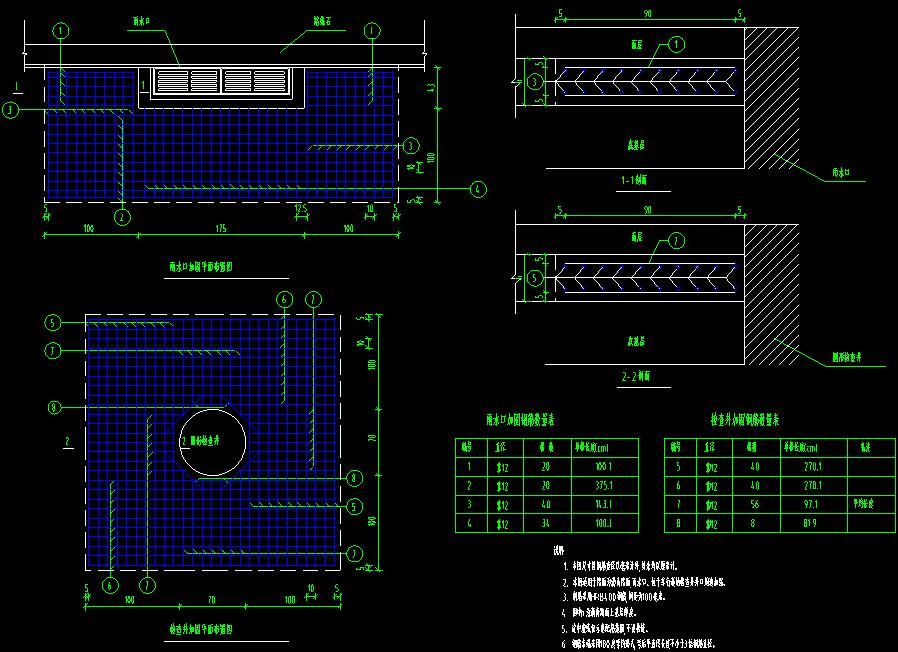

说明:某二期10条路道路工程之秀康路、秀园路道路工程施工图,其中秀康路整体呈南北走向,道路起点接现状主干路松林路,往北与10号路相交后,终点止于秀园路交叉口,道路全长757.755m,道路等级为城市次干路,设计时速40km/h,双向4车道,标准路幅宽为24m,共五册,分别为道路工程,排水、电力工程,照明工程,交通工程,高边坡工程;秀园路整体呈东西走向,道路起点接现状南北大道,往东与秀康路相交后,终点止于规划浒溪路,道路全长476.059m,道路等级为城市支路,设计时速30km/h,双向2车道,标准路幅宽为16m,共四册,分别为道路工程,排水工程,照明工程,交通工程。详细图纸包含:目录,施工图设计说明,区位图,标准横断面图,总平面图,总纵断面图,道路直线、曲线及转角一览表,道路逐桩坐标表,道路平面图,典型横断面图,土石方工程数量表,路面结构、路缘石结构详图,人行道铺装平立面及做法大样图,人行道残疾人通道设计图,盲道设计图,特殊路基处理平面图,挖方段网格护坡大样图,新旧沥青路面结构层搭接处理图,地下管网构筑物穿越道路路基加固大样图,沥青路面雨水口、车行道检查井周边加固大样图;排水片区总平面图,排水总平面图,排水管网布置标准横断面图,雨污水检查井表,污水检查井大样图,矩形浅型污水检查井大样,跌水井大样图,消能井大样图,双箅雨水口大样图,排水检查井井盖防坠落设施大样图,消火栓平面布置图等
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2018建筑风格:现代效果图:无
