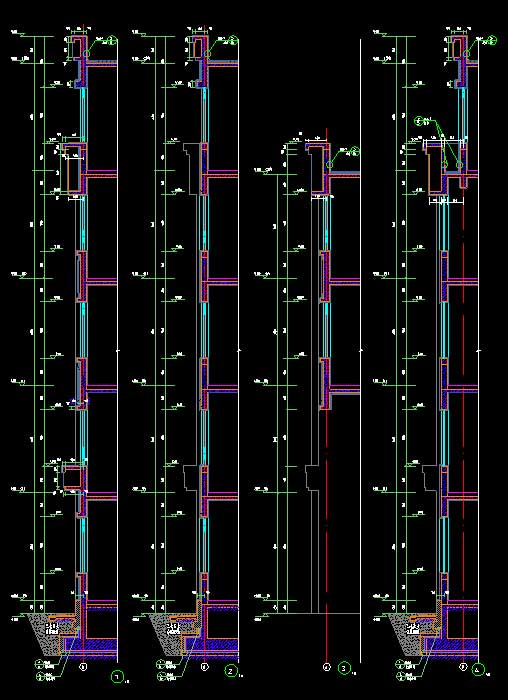

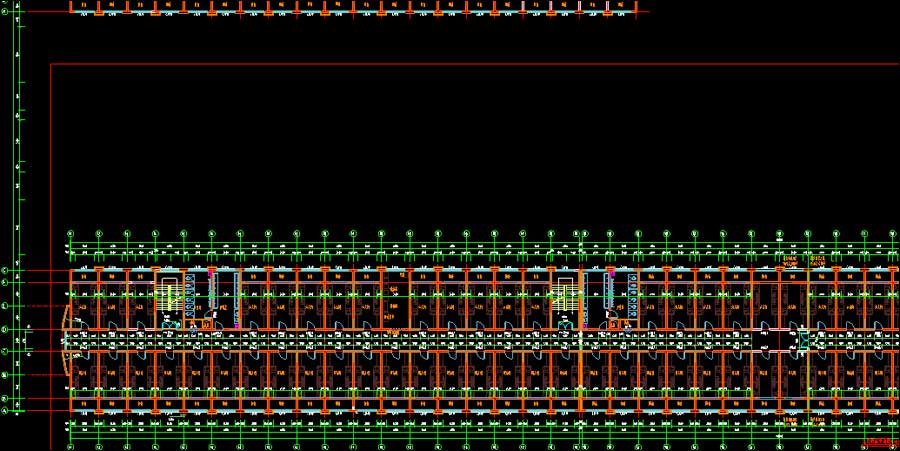

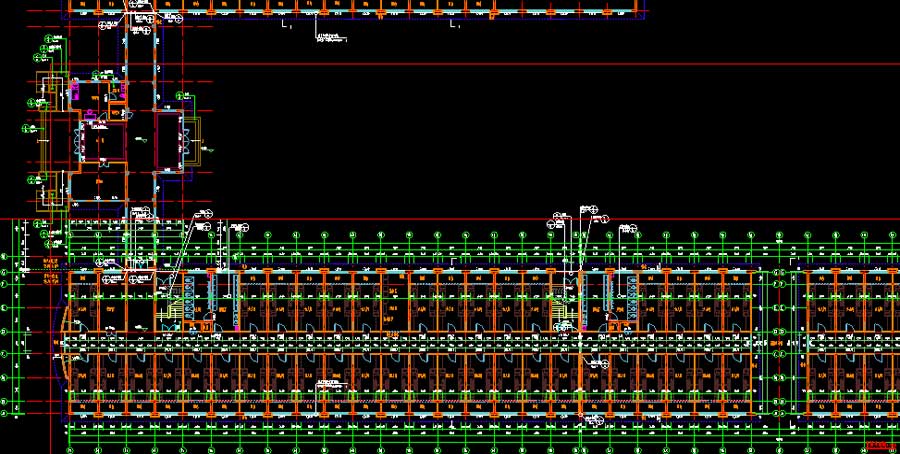

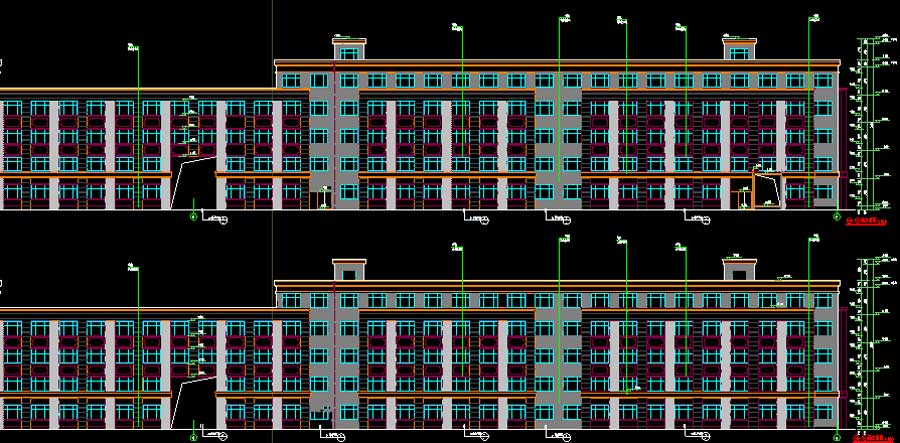

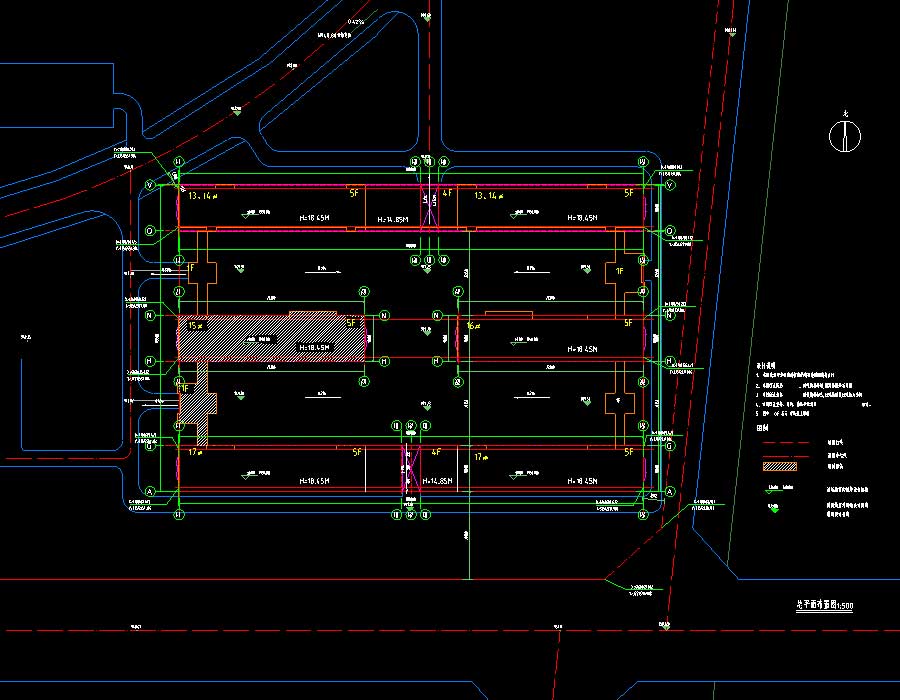

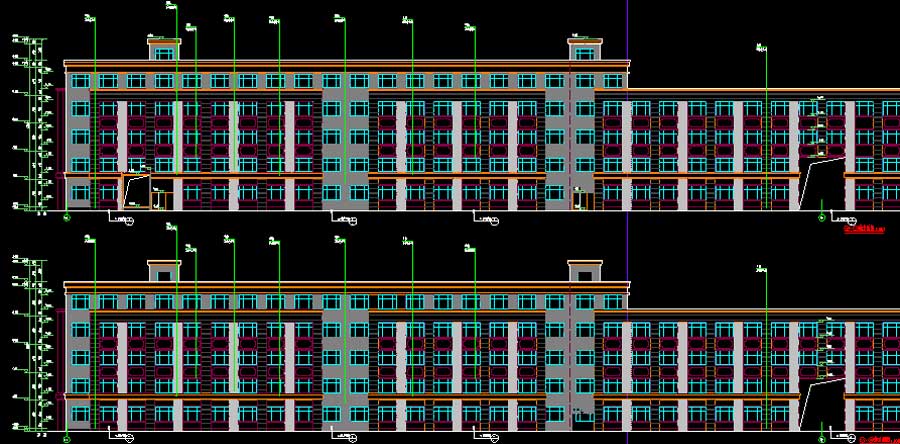

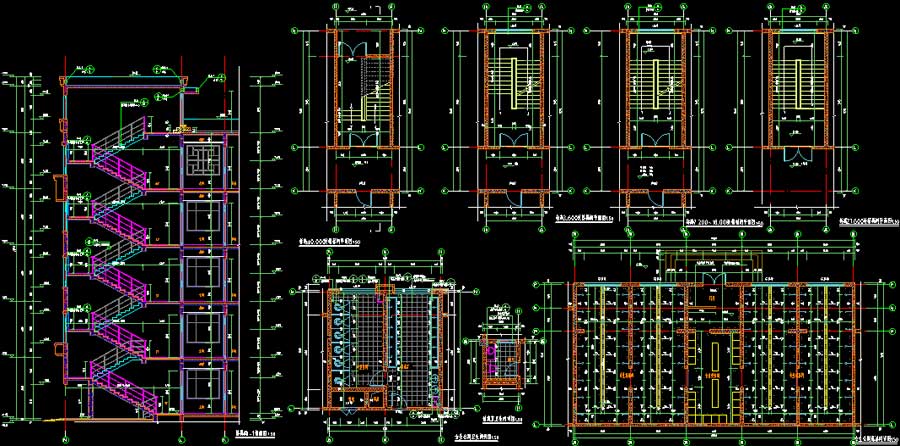

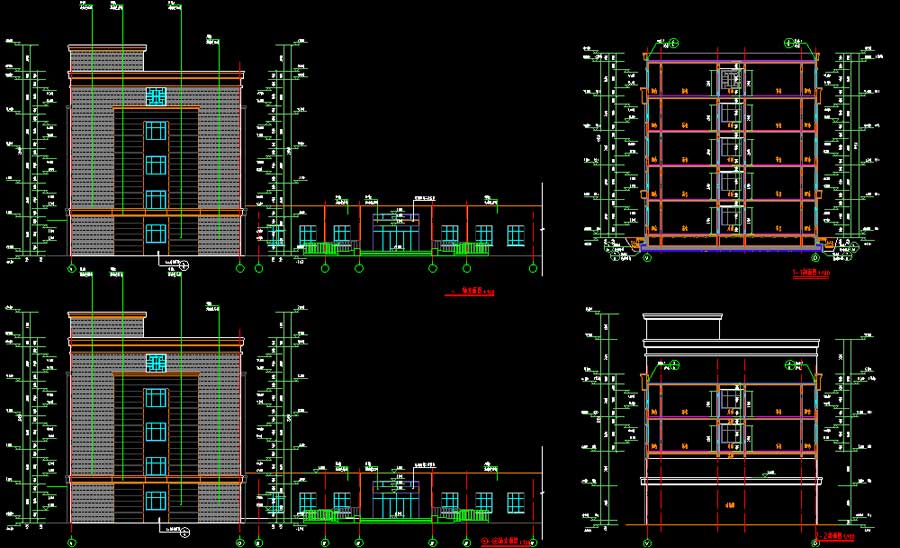

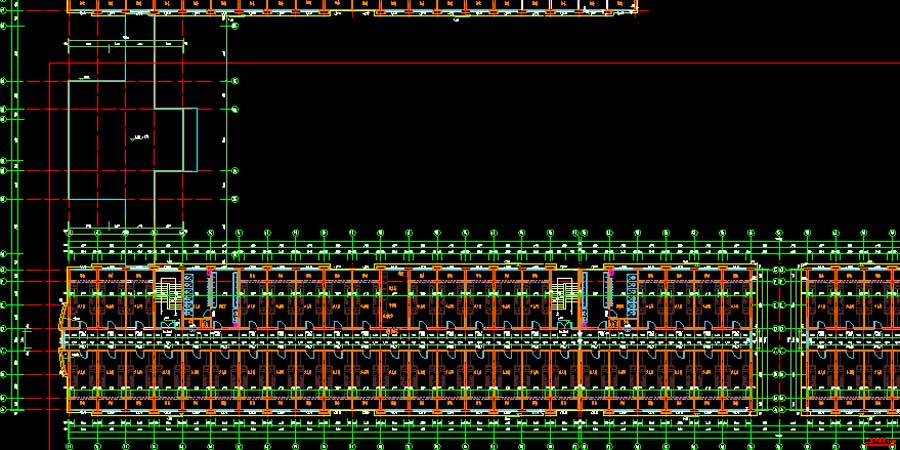

说明:该项目为某学院13-17#学生公寓全专业施工图(无给排水、暖通说明),抗震设防烈度为6度,主要结构形式为剪力墙结构。地上层数均为5层(13、14#局部4层),建筑高度均为18.45米,建筑面积为6916.29-16095.42平方米。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,宿舍大样图,楼梯间详图,卫生间详图,淋浴间详图,墙身详图,门窗表;给排水说明,给排水及消防管道平面图,屋顶管道平面图,屋顶集热器平面布置图,卫生间管道详图,淋浴间管道详图,水箱间管道详图,集中供热水系统原理图;结构说明,剪力墙柱平面布置图,顶梁平面配筋图,顶板平面配筋图,墙身大样图,连廊结构图,楼梯配筋图,基础平面布置图,结构平面图,楼梯间顶结构平面图;电气说明,火灾漏电设计说明,配电干线系统图,配电柜系统图,配电箱系统图,智能应急疏散照明系统,综合布线系统管线图,火灾报警及联动系统图,防雷平面图,接地平面图,弱电平面图,消防平面图,照明平面图;通风采暖平面图,屋顶通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:16095.42,6916.29,6916.29,15651.88㎡地上层数:5,5,5,5层建筑高度:18.45,18.45,18.45,18.45m地下层数:高度类别:多层图纸深度:施工项目地址:山西省设计时间:2013建筑风格:现代效果图:无
