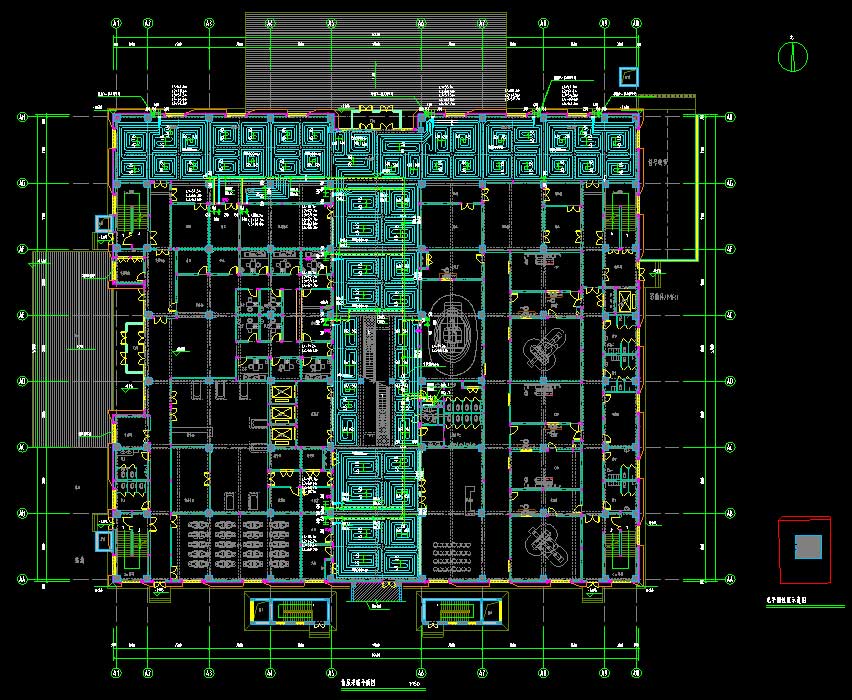

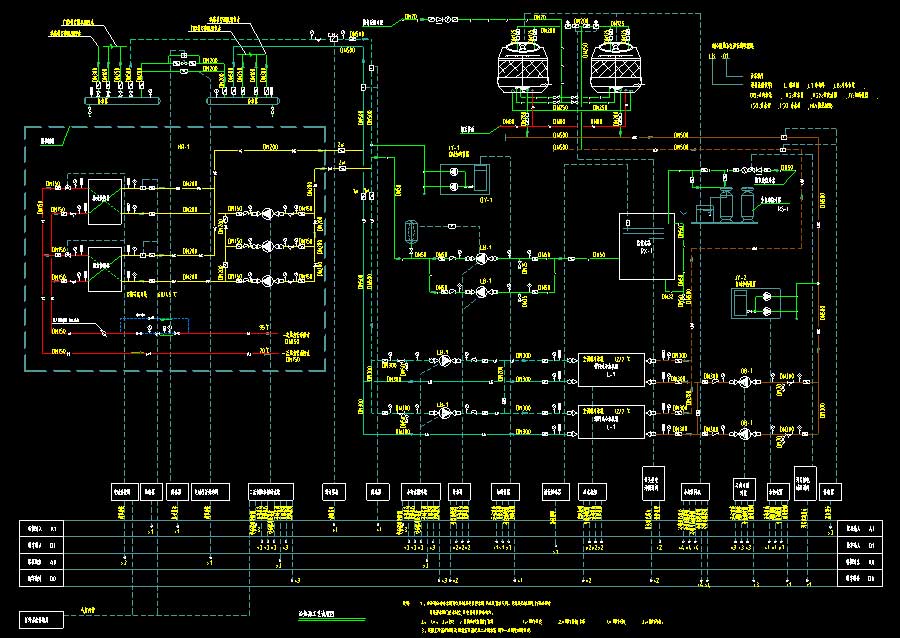

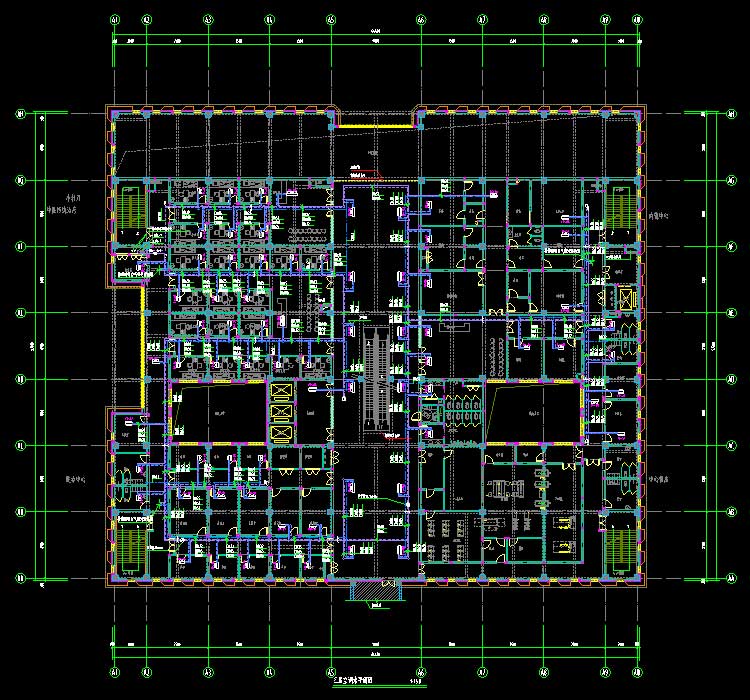

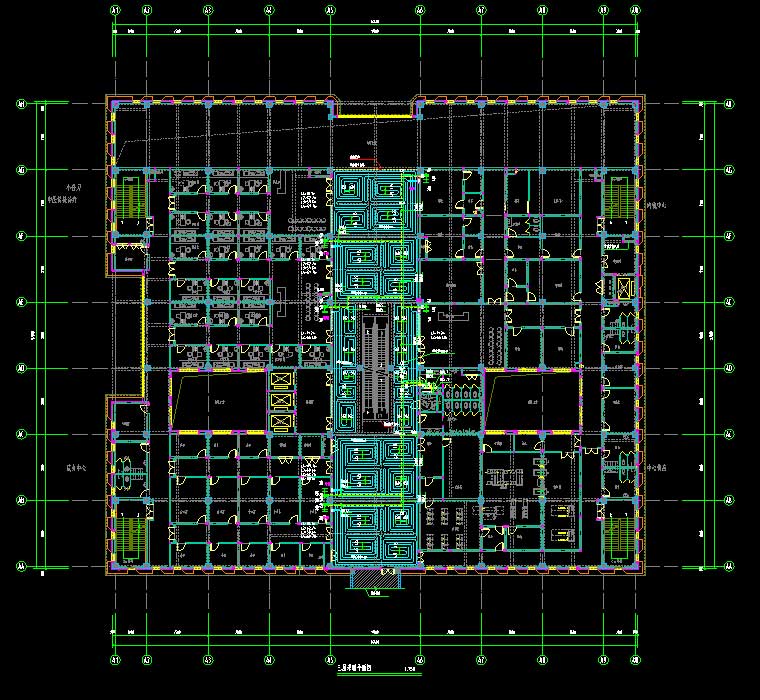

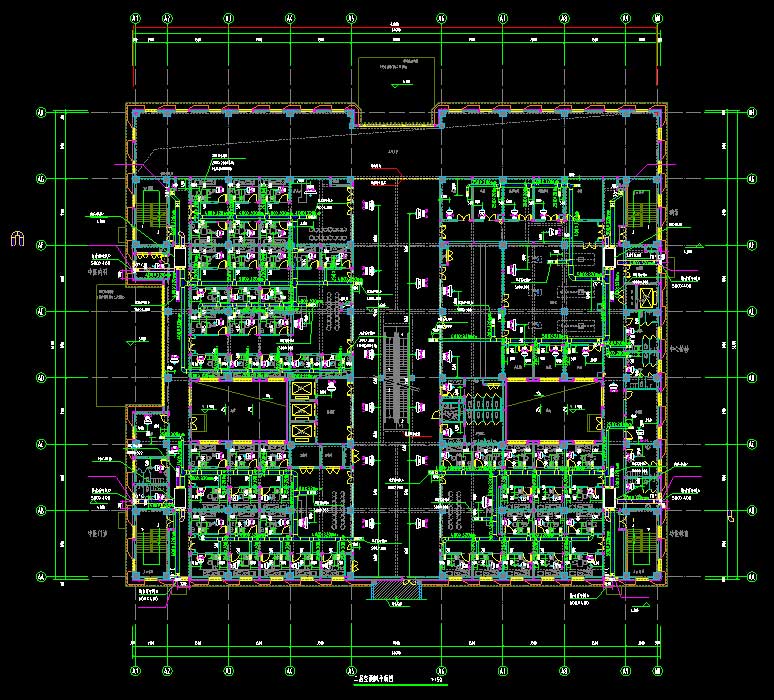

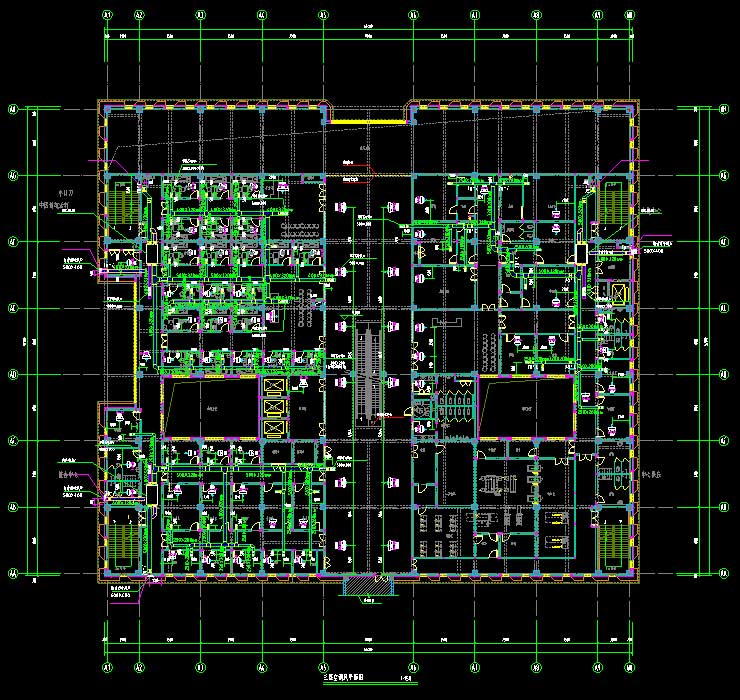

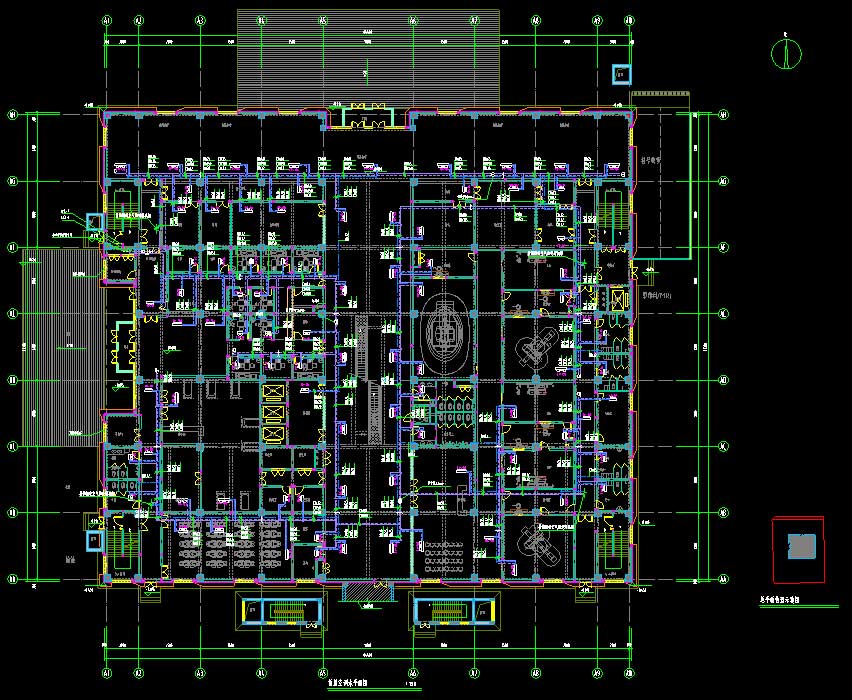

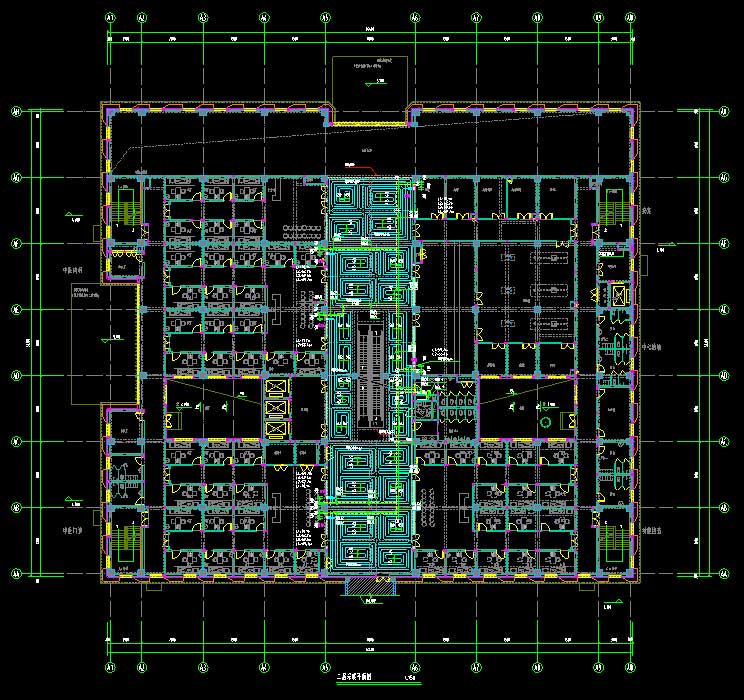

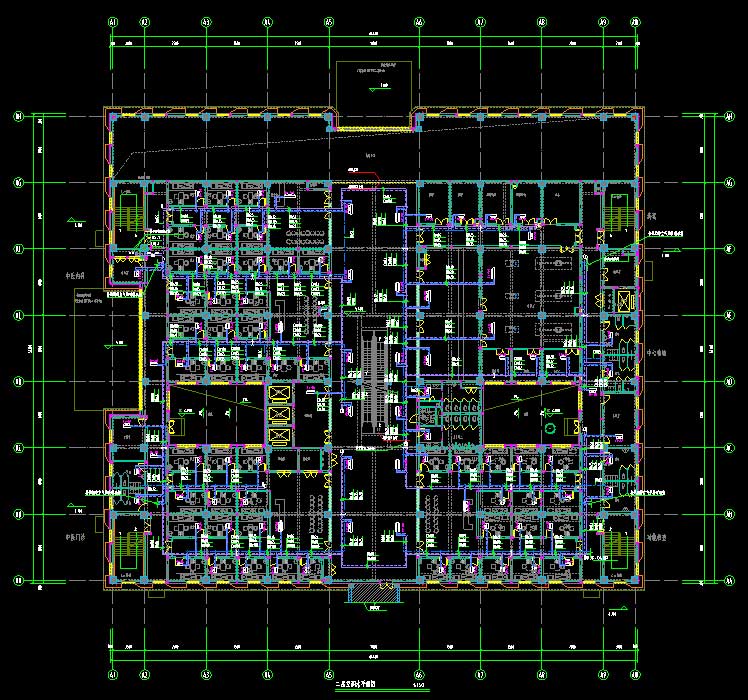

说明:该项目为某多层中医院门诊楼暖通施工图,主要结构形式为框架结构,建筑高度为19.65米,地上层数4层,地下层数为2层,总建筑面积为22983.17平方米,地上面积14260.82平方米,占地面积3686.04平方米,地下面积8722.35平方米。图纸内容含:暖通说明,采暖平面图,空调水平面图,空调风平面图,平时通风剖面图,地下一层空调机房平面图,冷热源工艺流程图,采暖系统示意图,主街管道剖面图,管道安装示意图,防火分区示意图,口部通风平面图,战时通风平面图,掩蔽面积、人数示意图,抗爆单元示意图,人防防护单元示意图,风机盘管安装大样图,热回收空气热处理机组冷热水接管示意图等等。
