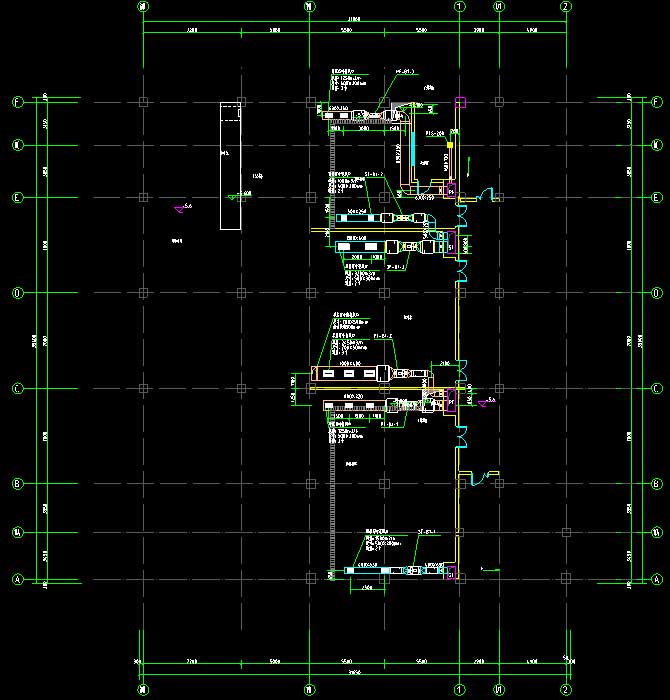

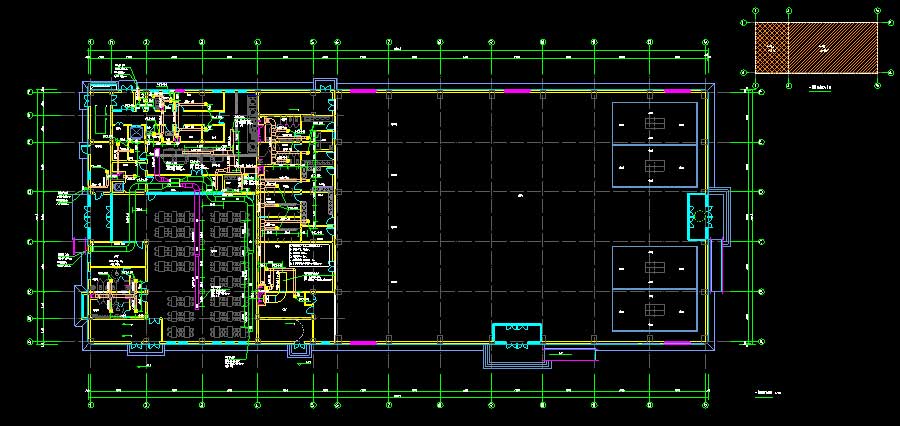

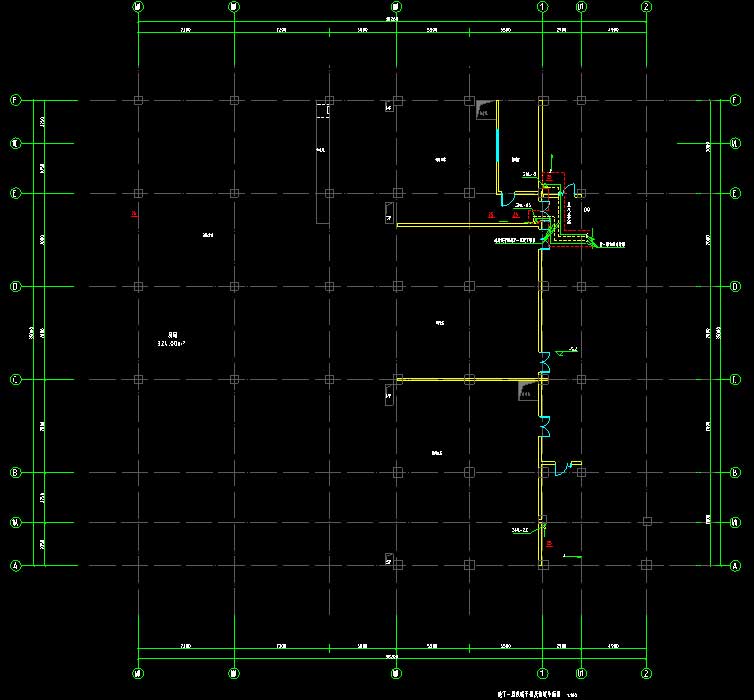

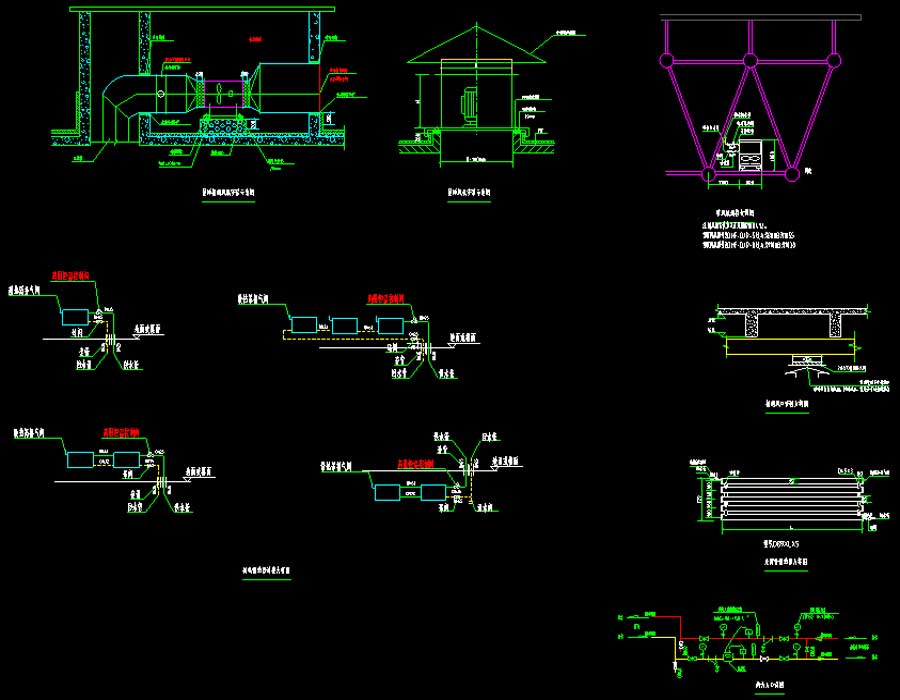

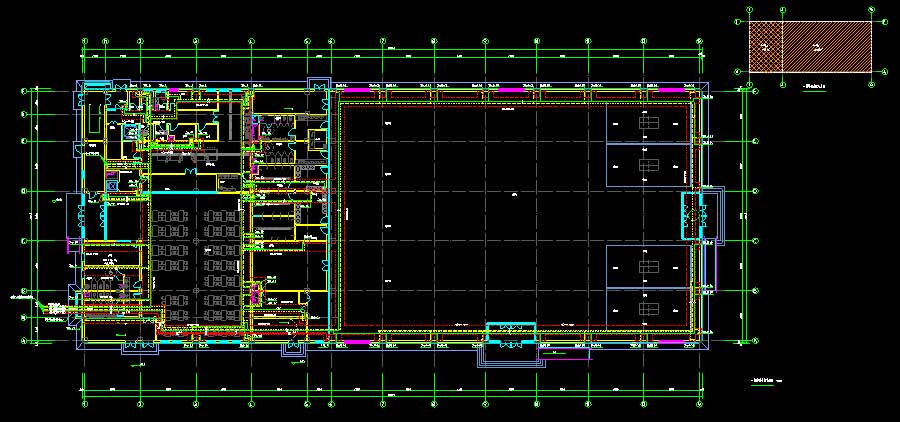

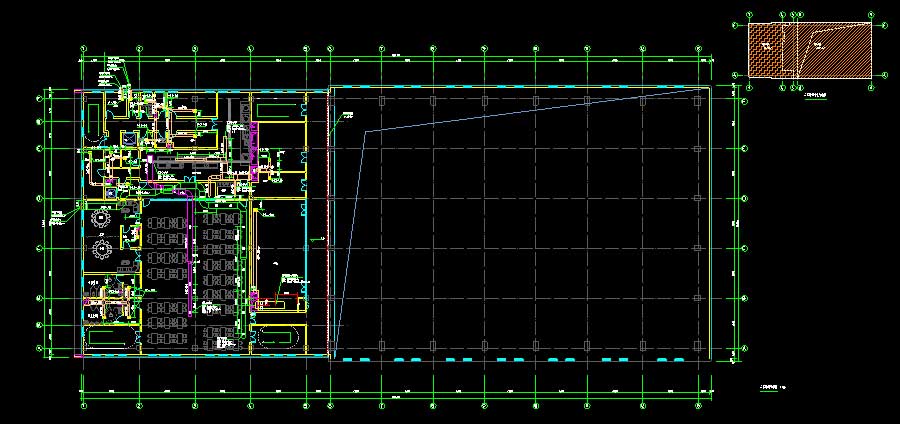

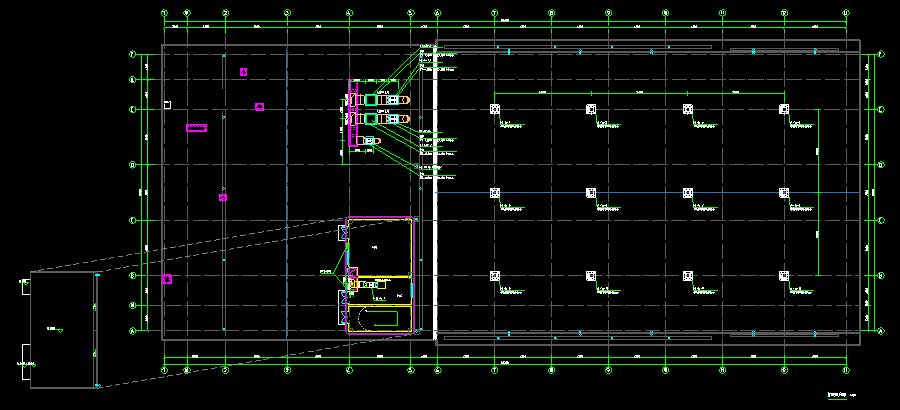

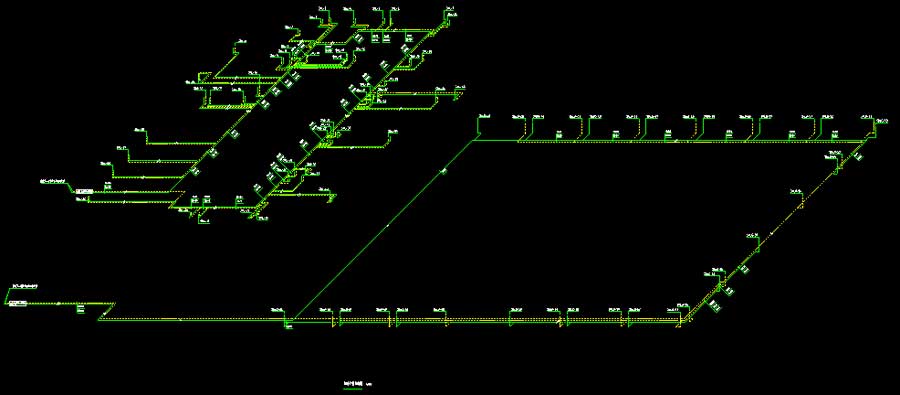

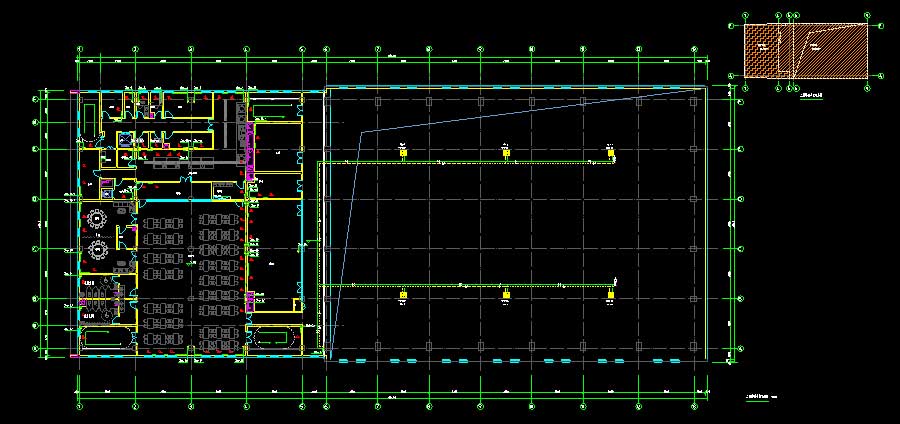

说明:该项目为某职工活动中心和食堂暖通施工图,抗震设防烈度为7度,餐厅部分为钢筋混凝土框架结构,活动中心主体采用钢筋混凝土框架结构,屋顶采用正放四角锥网架结构。食堂部分建筑高度为11.5米,活动中心部分建筑高度为15米,地上一层,局部二层,地下局部一层,总建筑面积为5196平方米。本设计包括以下内容:供暖系统,通风系统,防排烟系统。本项目空调系统仅预留用电负荷,不在本次设计范围内。图纸内容含:供暖及通风图例,建筑抗震专篇,建筑节能专篇, 暖通设计施工说明,绿色建筑设计专篇,设备表,通风平面图,地下一层供暖干管及供暖平面图,一层供暖干管平面图,一层供暖平面图,二层供暖干管平面图,屋顶供暖平面图,供暖干管系统图,散热器供暖立管系统图,暖风机供暖系统图,大样图。
冷热源:市政热网空调系统:采暖系统:建筑面积:5196㎡建筑高度:11.5,15m地上层数:1层地下层数:1层高度类别:低层图纸深度:施工项目地址:内蒙古设计时间:2019
