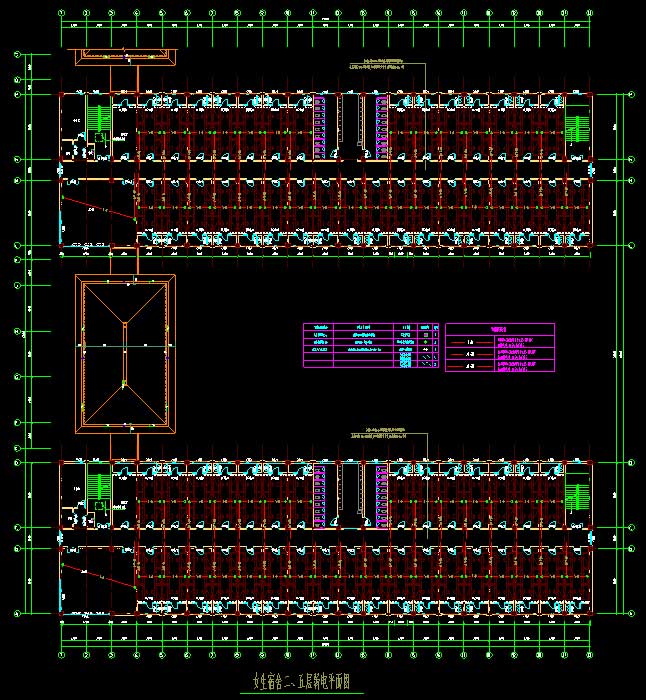

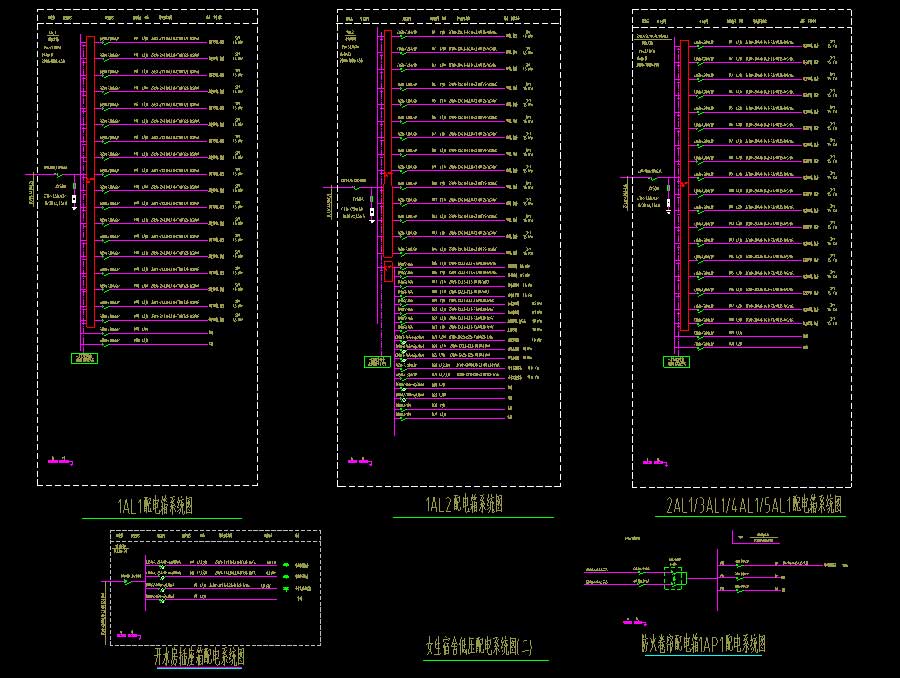

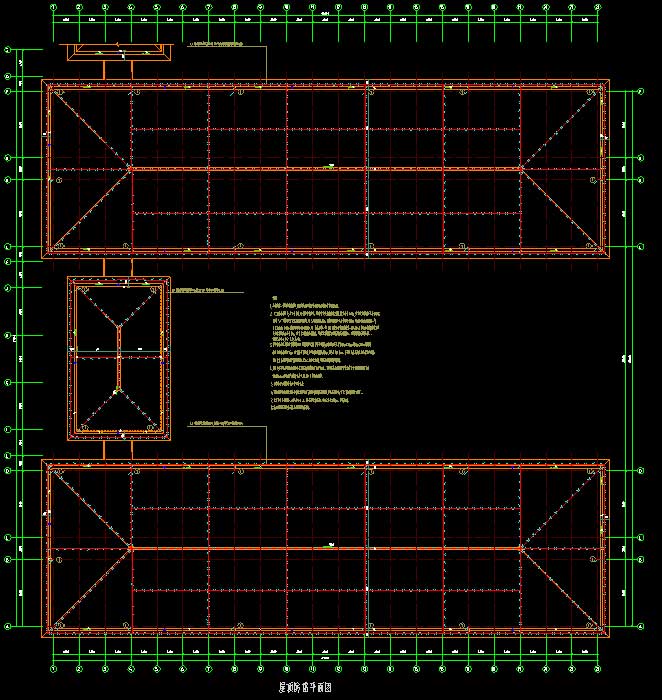

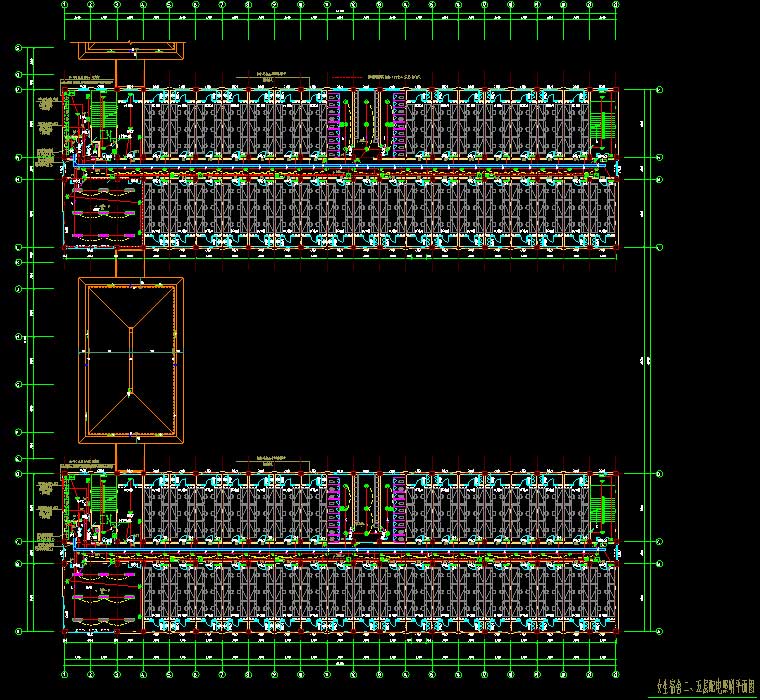

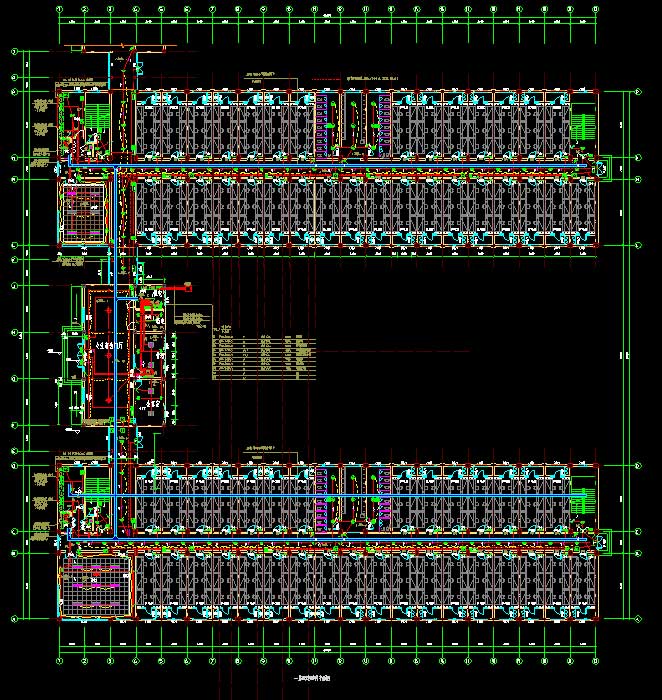

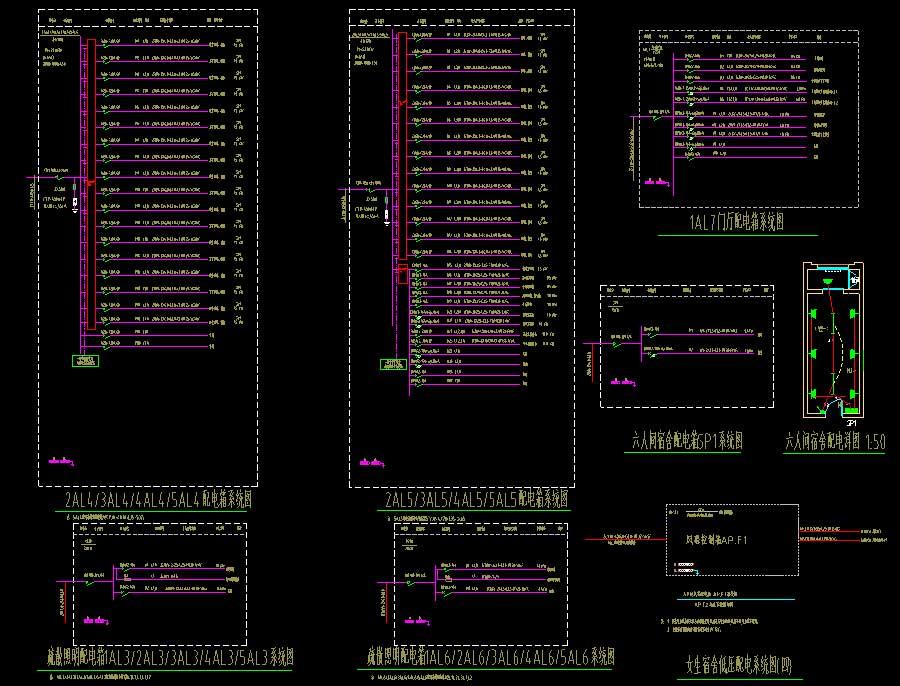

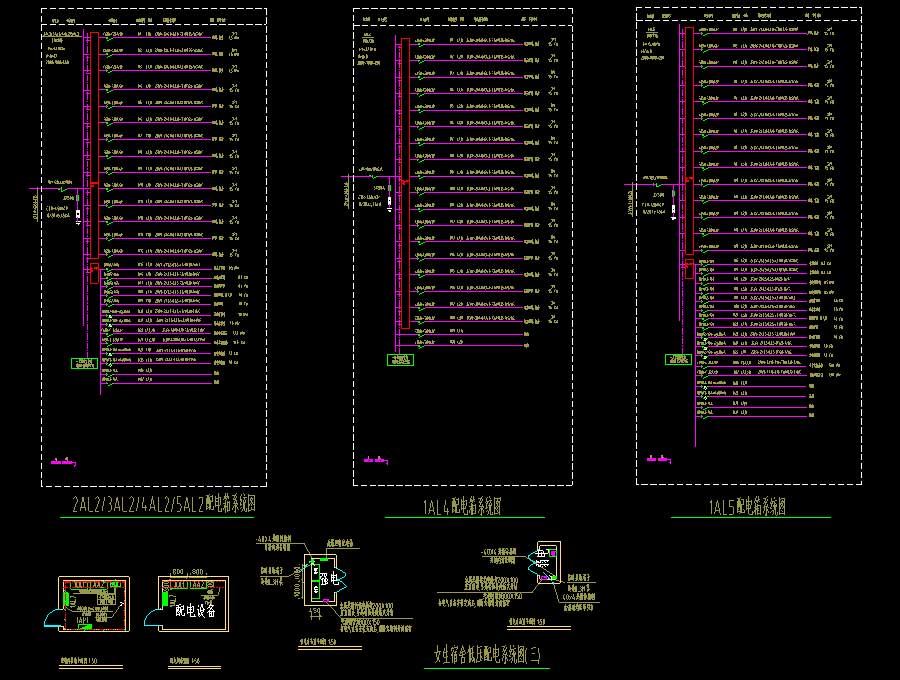

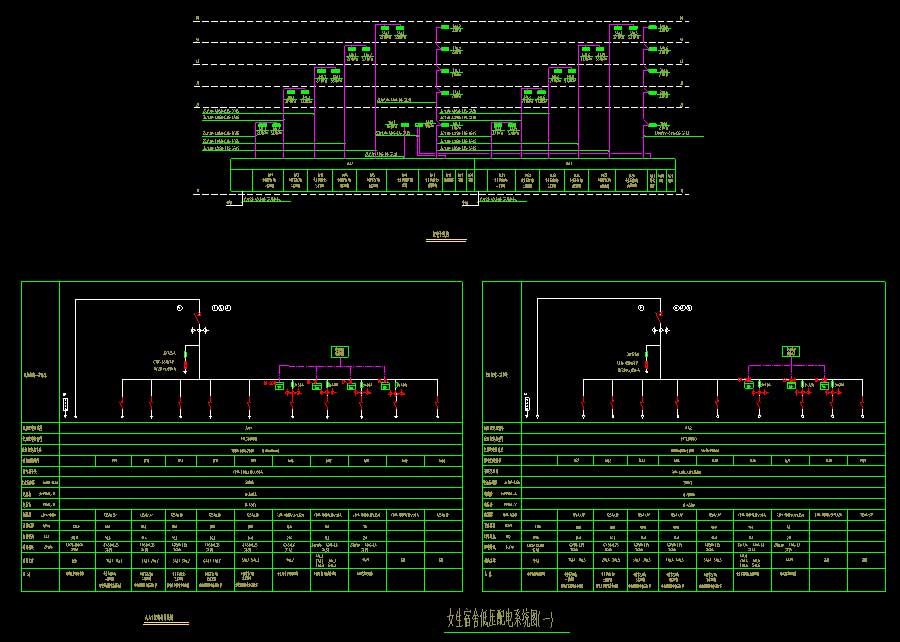

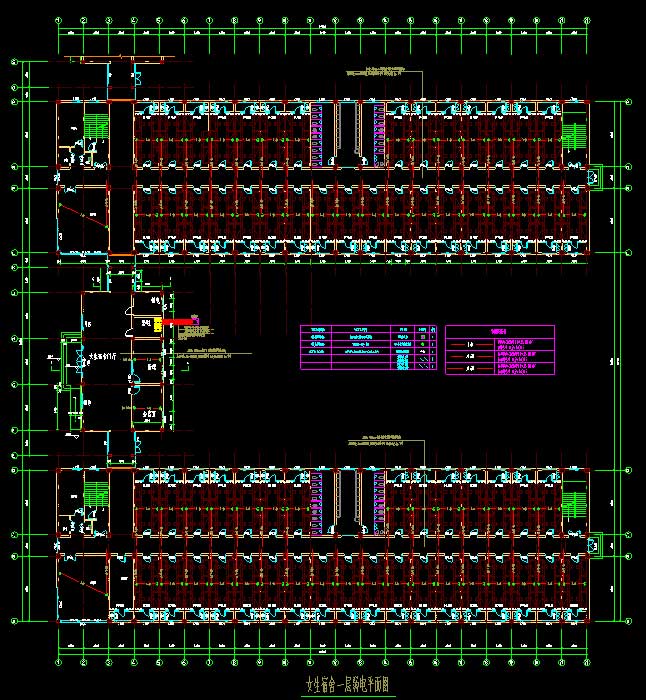

说明:该项目为某学院女生宿舍楼电气施工图,各单体建筑地上五层,面积为14490平方米,高度24米,两栋宿舍楼通过中间的女生宿舍门厅相连。设计范围及内容:1.低压供配电系统设计2.照明配电设计3.动力设备配电及控制系统设计4.防雷接地系统设计5.通信网络综合布线系统。图纸内容含:弱电施工说明,综合布线系统图,一层弱电平面图,二~五层弱电平面图,强电施工说明,主要设备及材料表,配电干线图,低压配电系统图,一层配电照明平面图,二~五层配电照明平面图,屋顶防雷平面图,基础接地平面图。
建筑面积:14490㎡地上层数:5层建筑高度:24m地下层数:高度类别:多层图纸深度:施工项目地址:山西省设计时间:2011
