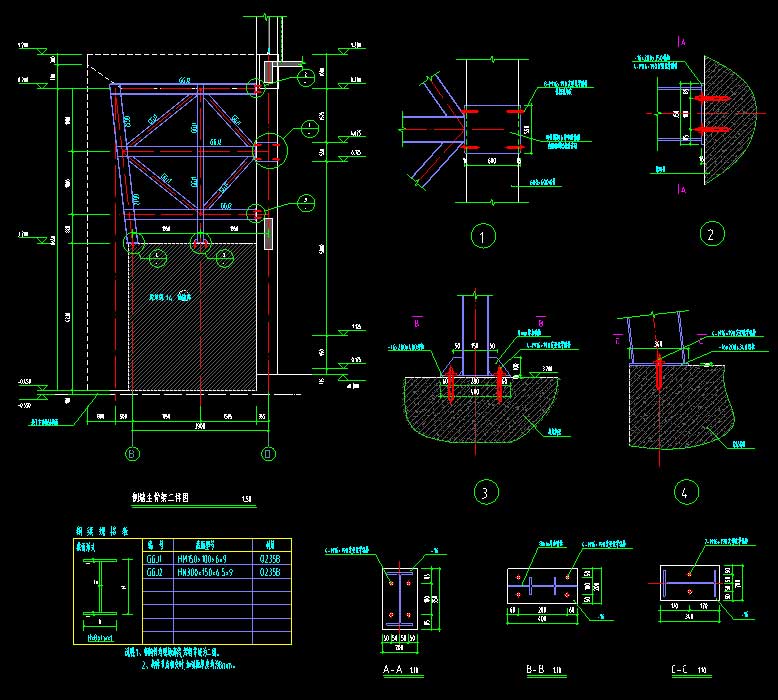

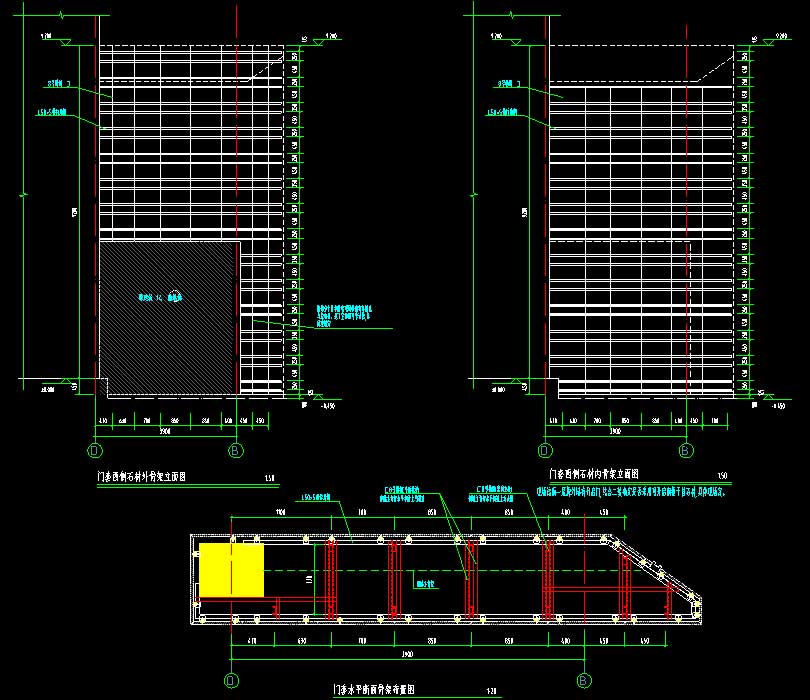

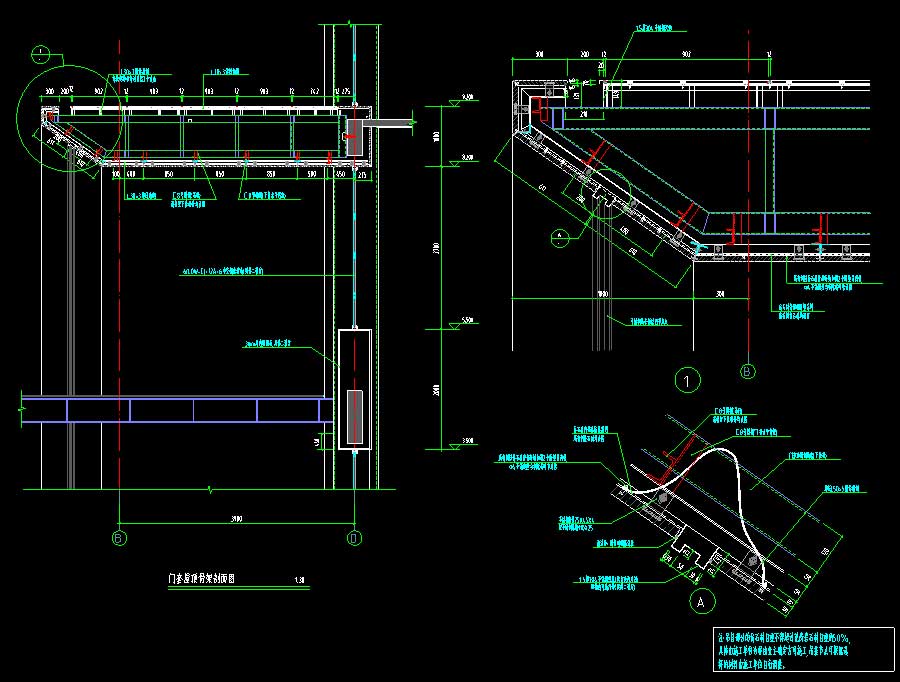

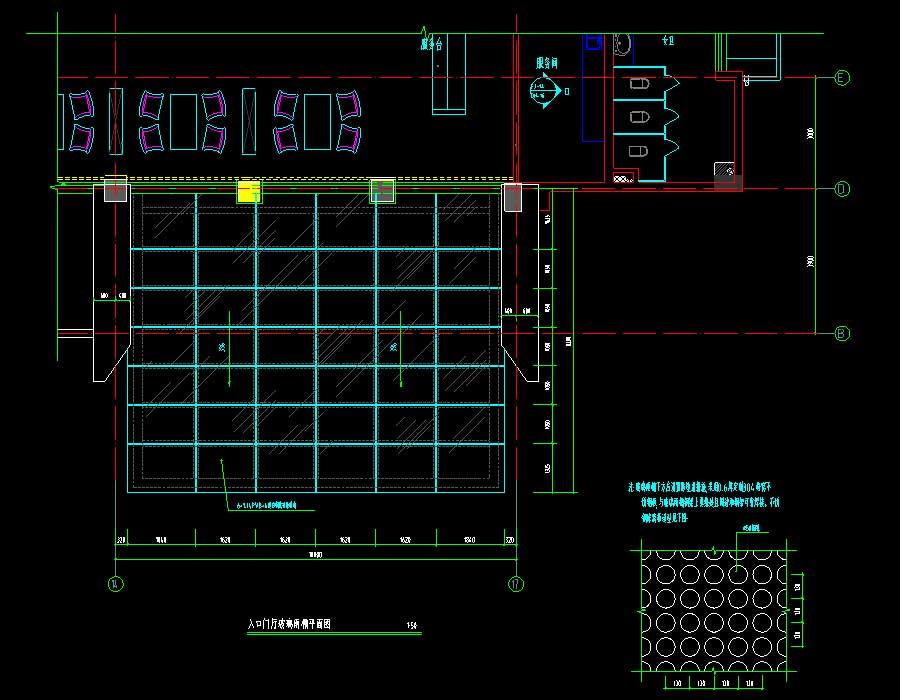

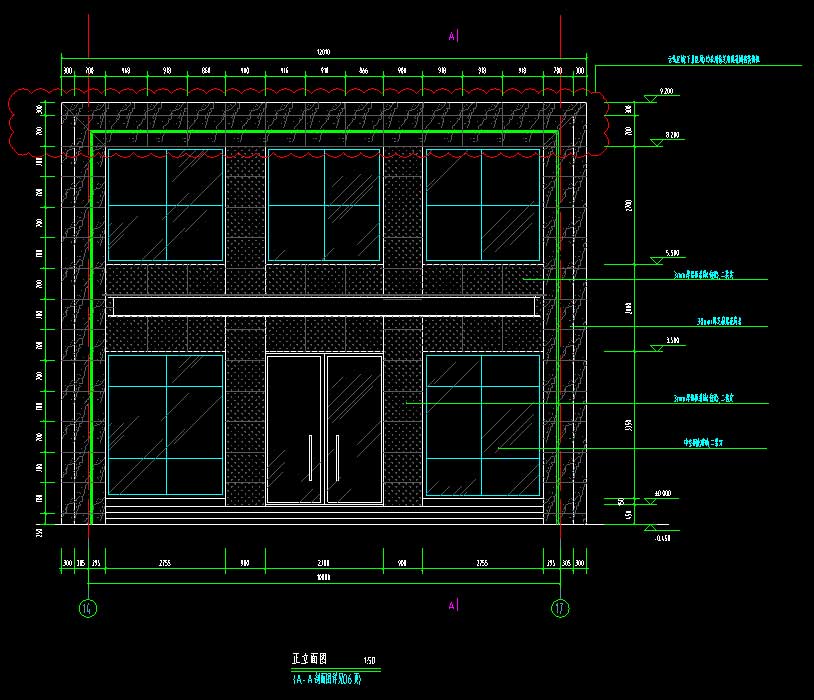

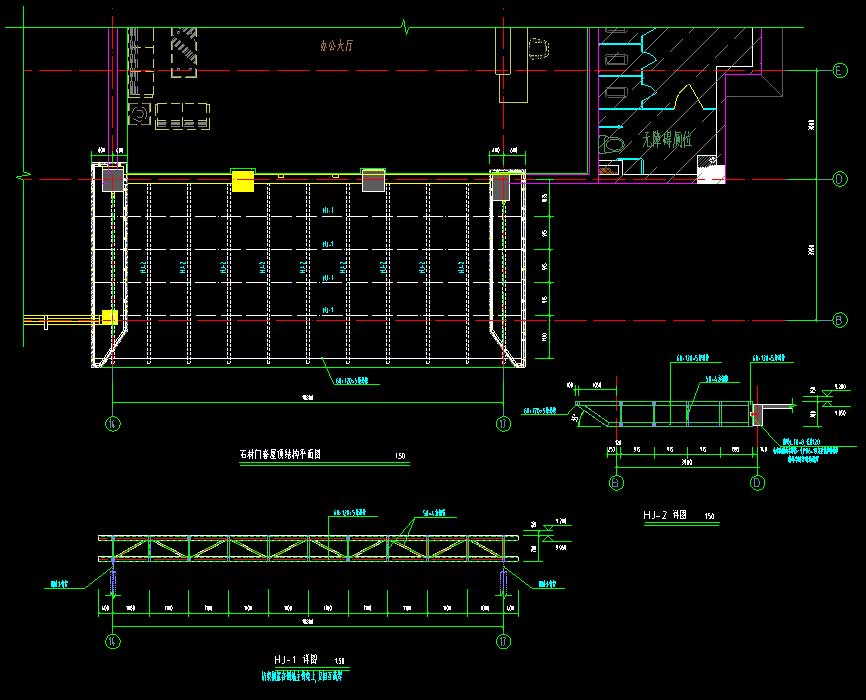

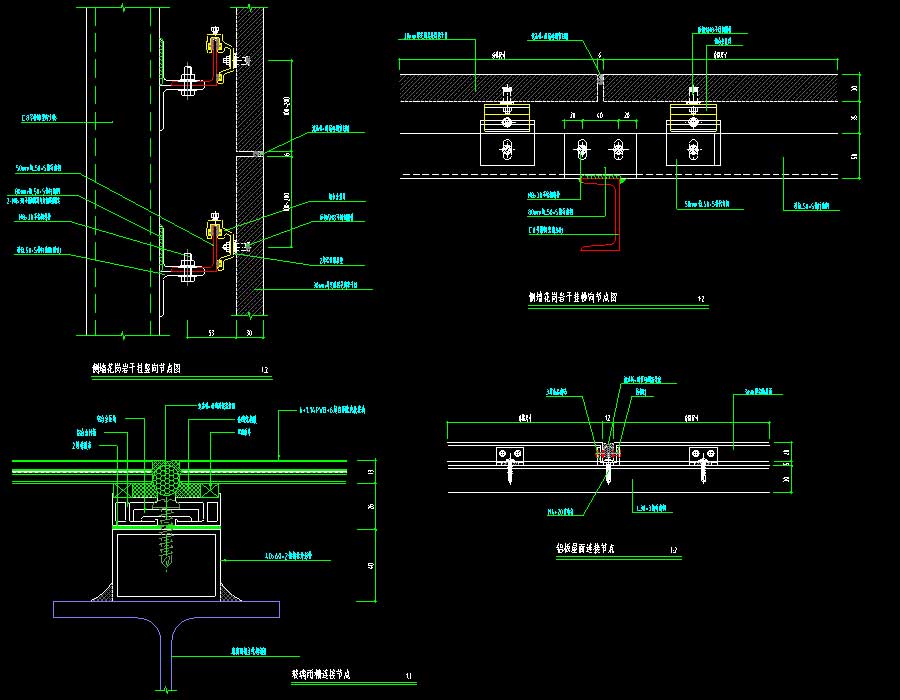

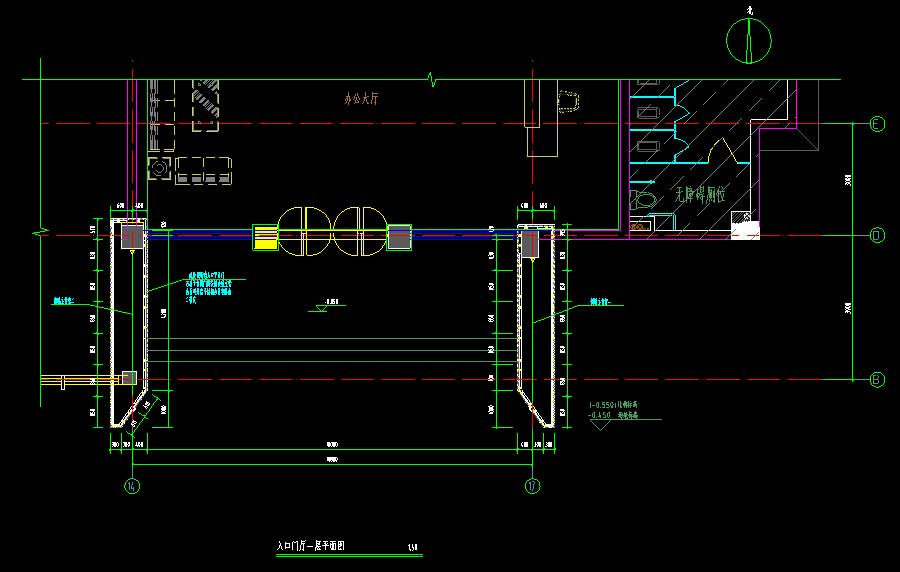

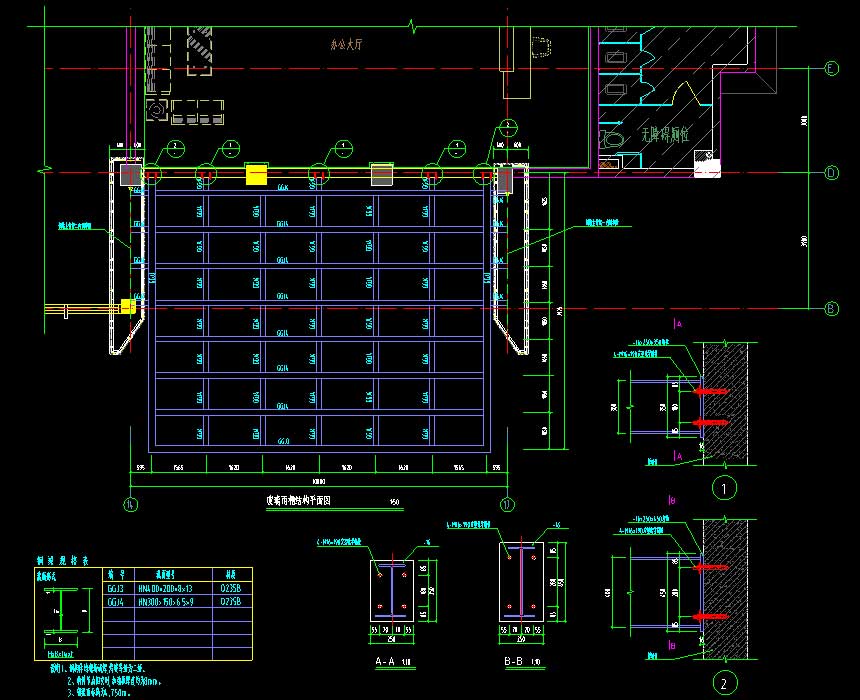

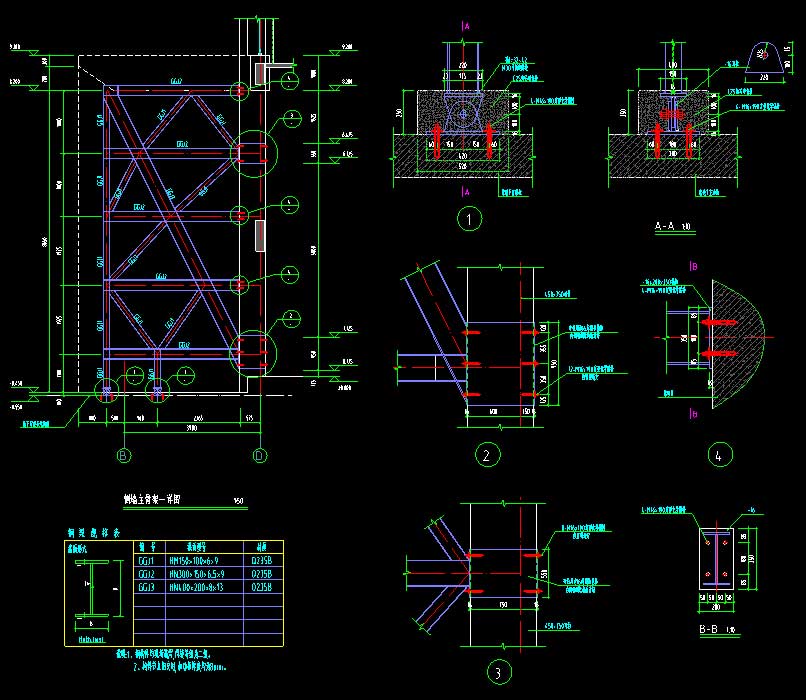

说明:该项目为某入口大门雨棚结构施工图,抗震设防烈度为6度,设计基本地震加速度0.05g,基本风压值为Wo=0.35KN/m2,地区粗糙度为B类,结构设计使用年限为15年。图纸内容含:设计说明,入口门厅一层平面图,入口门厅玻璃雨棚平面图,石材门套屋顶平面图,正立面图,侧立面图,剖面图,侧墙主骨架详图,玻璃雨棚结构平面图,石材门套屋顶结构平面图,东侧门套骨架布置图,西侧门套骨架布置图,门套屋顶骨架剖面图、详图,安装节点详图。
结构类型:钢结构基础类型:抗震烈度:6度抗震风压:0.35kN/㎡雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:设计时间:2016
