建标库图纸模型 > 多类专业 > 住宅 > 多栋住宅及会所、办公楼全专业施工图3309561114
<< 返回列表
多栋住宅及会所、办公楼全专业施工图3309561114文件大小:1.46G推荐人:馒头图纸张数:1152张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:157688.2㎡地上层数:14,17+1,3层建筑高度:55,55,10.8m地下层数:1层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2011建筑风格:现代效果图:有

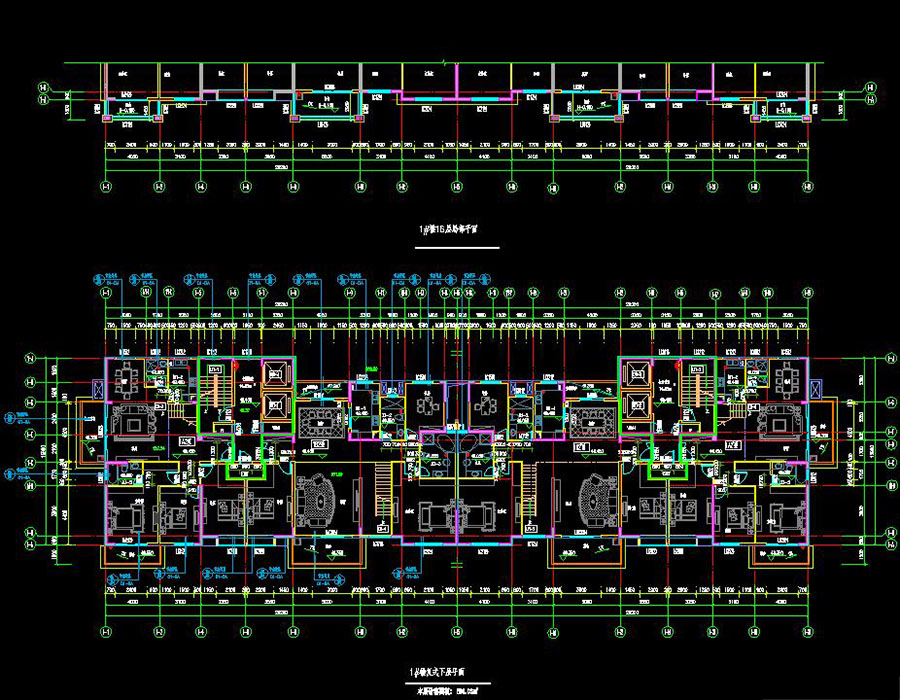

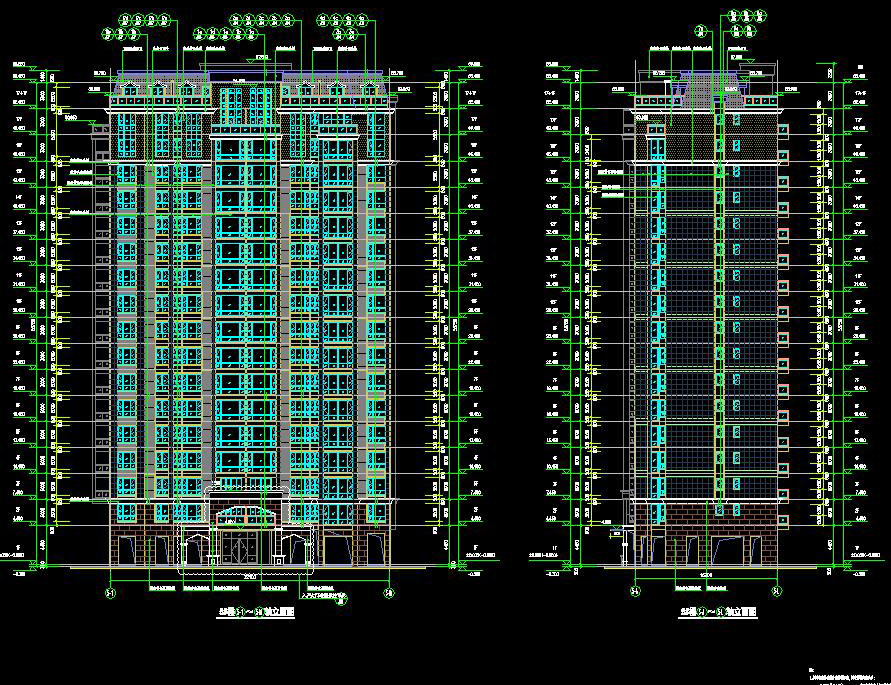

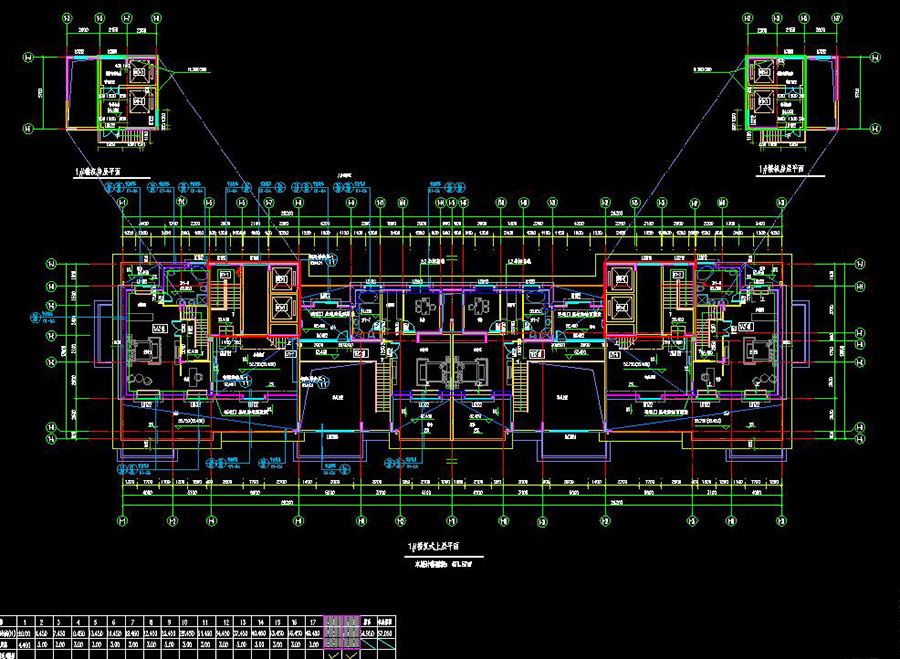

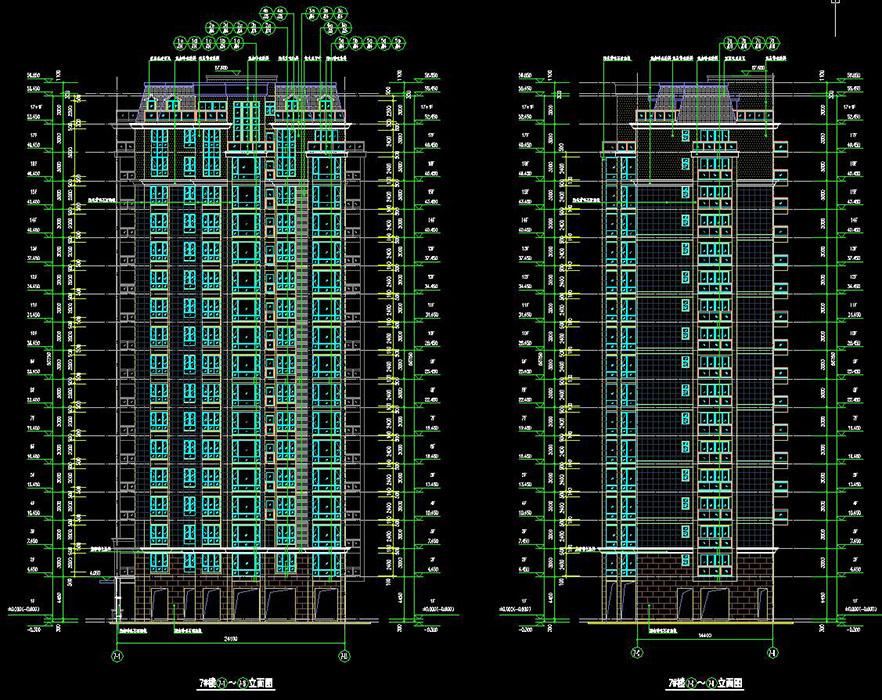

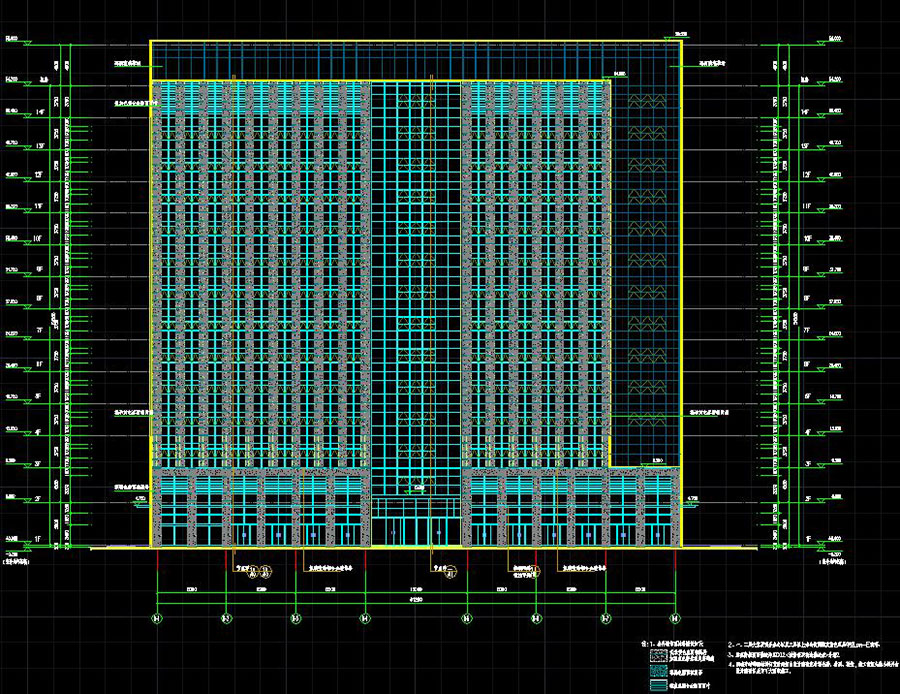

说明:本工程总用地面积51213㎡,总建筑面积157688.2㎡,本工程由办公楼、高层住宅及低层住宅组成,其子项号分别为01(1#住宅楼),02(2、3#住宅楼),05(5#住宅楼),06(6#住宅楼),07(7#住宅楼),08(8#住宅楼),09(9、10、11#住宅楼),10(办公楼),11(会所入口及地面服务用房),99(公用图及地下室 ),其中办公楼14层建筑高度55m,高层住宅17 1层建筑高度55m,低层住宅3层建筑高度10.8m,地下1层主要结构类型为框架剪力墙结构,抗震设防烈度为7度;图纸包含:建筑设计说明,目录,门窗大样,半地下室平面图,平面图,立剖面图,楼梯详图,厨卫详图,墙身节点,人防设计说明,装修及构造做法表,屋顶总平面及建筑物定位图 ,一层总平面及竖向设计图,地下室平时、战时平面图,地下一层防火分区简图,顶板标高图,地下室剖面图,汽车坡道放大图,风井剖面及人防节点,人防口部大样,地下室人防区域电站大样,楼梯大样图,会所卫生间、淋浴间大样,门窗大样图等;结构设计总说明,钢结构工程说明,桩基平面图,墙柱定位图,结构布置图,梁、板配筋图,楼梯详图,节点详图等;给排水设计说明,主要设备、材料表,半地下室层给排水平面图,一层给排水平面图,二层给排水平面图、标准层给排水平面图,复式下层给排水平面图,复式上层给排水平面图,屋顶给排水平面图,给排水系统图,厨卫给排水大样图,自动喷淋平面图,消火栓给水系统图,污水排水系统图,雨水排水系统图,屋顶水箱间平面放大图、剖面图、轴侧图等;空调通风工程设计与施工说明,图例,人防通风工程主要设备材料表,地下一层平时、战时通风平面图,电梯机房空调通风平面图,通风平面图,通风防排烟原理图,人防口部通风系统原理图,空调通风设备安装接管示意图,人防通风系统大样图,办公楼空调通风平面图,空调冷媒管平面图,办公楼空调系统原理图等;电气设计说明,插座、照明、火警、弱电平面图、系统图,住宅视频监控系统图,有线电视配线系统图,电话、网络配线系统图;会所装修施工图,效果图等等
