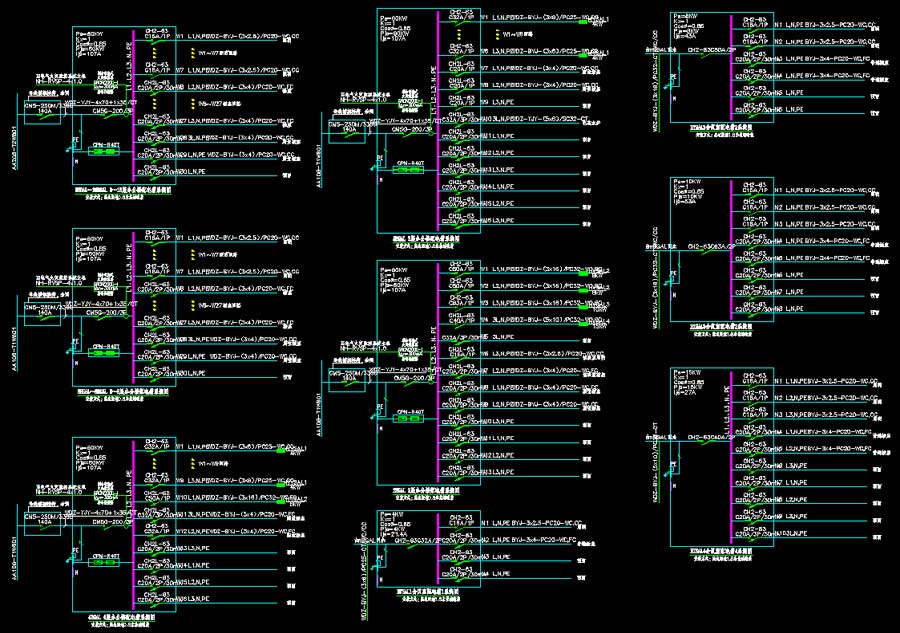

说明:该项目为某高层办公楼多专业施工图,抗震设防烈度为7度,年最大冻土深度约为1.8米,主要结构形式为框架-剪力墙结构,建筑高度为59米,地上层数16层,总建筑面积为20284.25平方米。图纸内容含:给排水说明,给排水平面图,给水平面图,排水平面图,自喷平面图,给排水系统原理图,消火栓系统原理图,自喷系统原理图,消防泵房大样图及轴测图,生活泵房大样图及轴测图,屋顶消防水箱间大样图及轴测图,卫生间标准层给排水大样图及轴测图,卫生间一层给排水大样图及轴测图;电气说明,10KV高压配电系统图,变压器、柴油发电机低压配电系统图,变配电房、发电机房布置及接地平面图,竖向干线配电系统图,配电箱系统图,弱电系统图,配电平面图,照明平面图,防雷平面图,接地平面图,弱电平面图;暖通说明,通风、防排烟平面图,采暖平面图,屋顶层水箱间采暖平面图,防排烟系统图,采暖系统图,热水机房大样图等等。专业包括给排水、电气、采暖通风。
