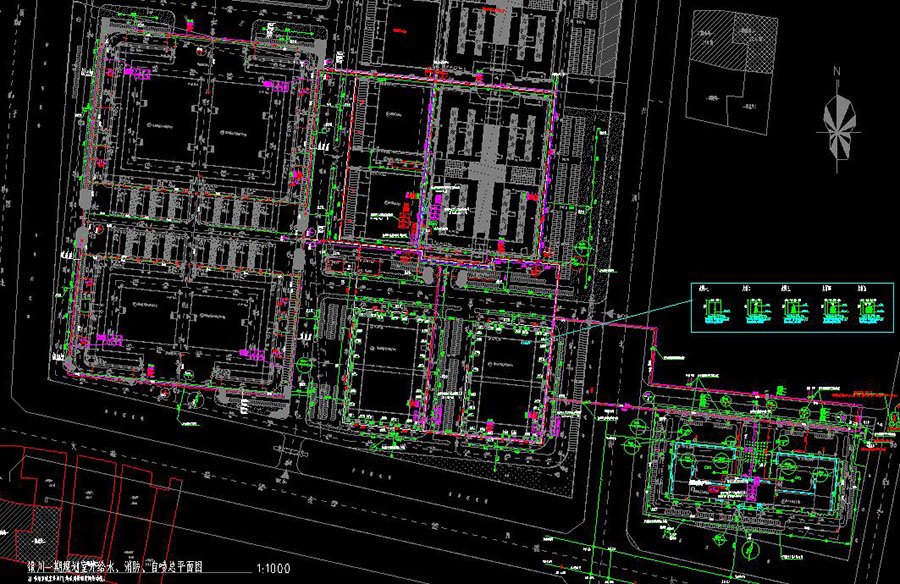

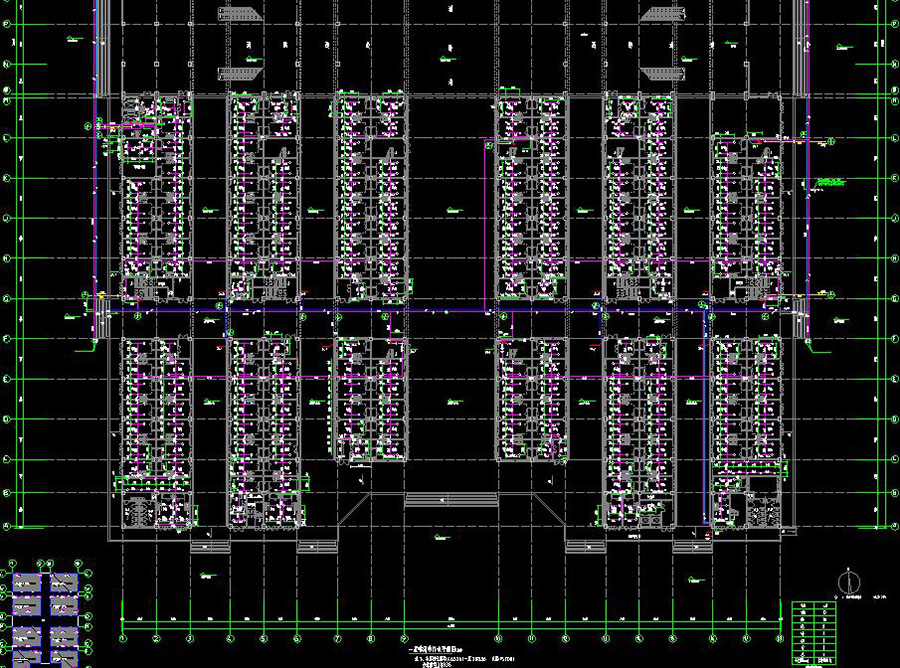

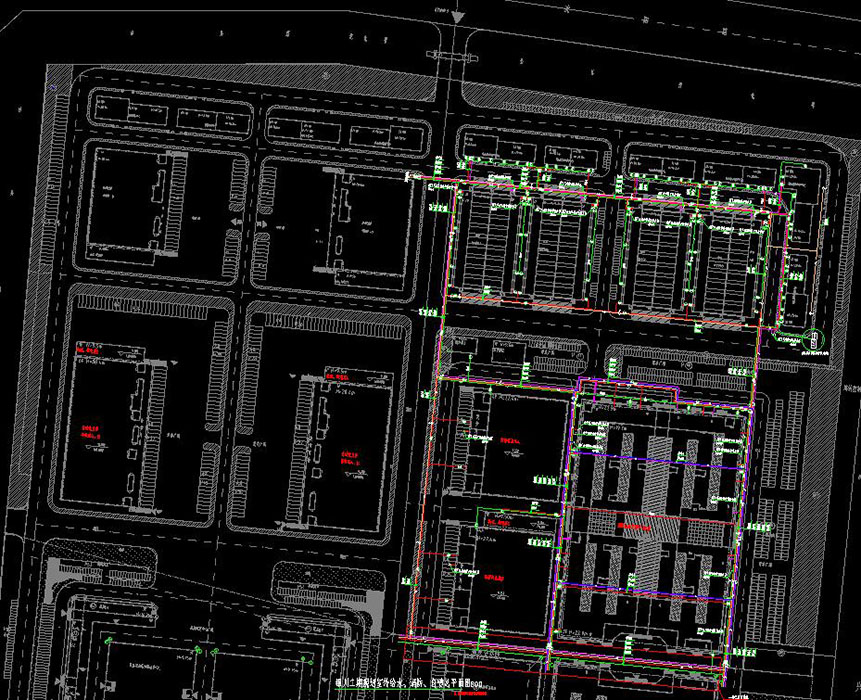

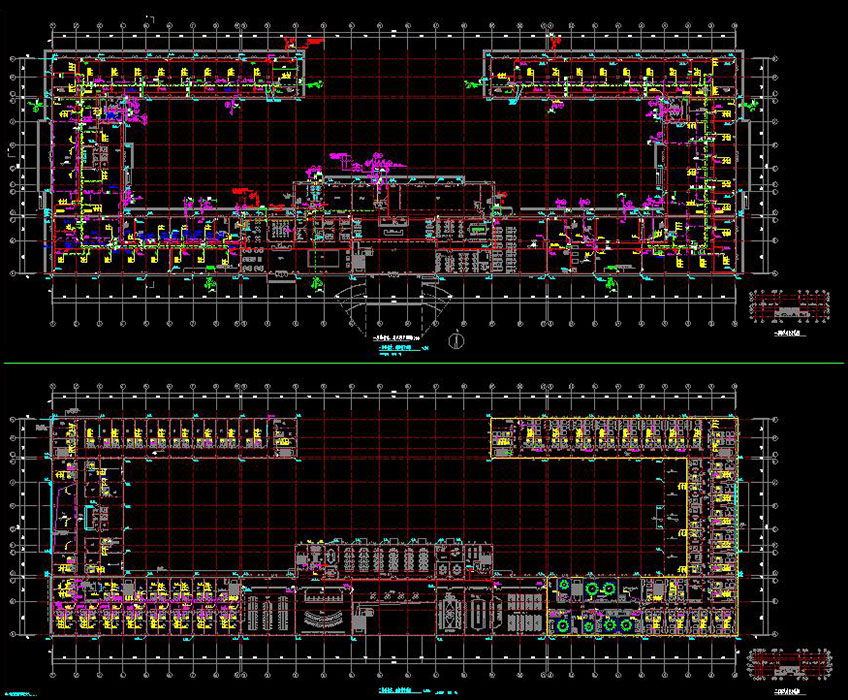

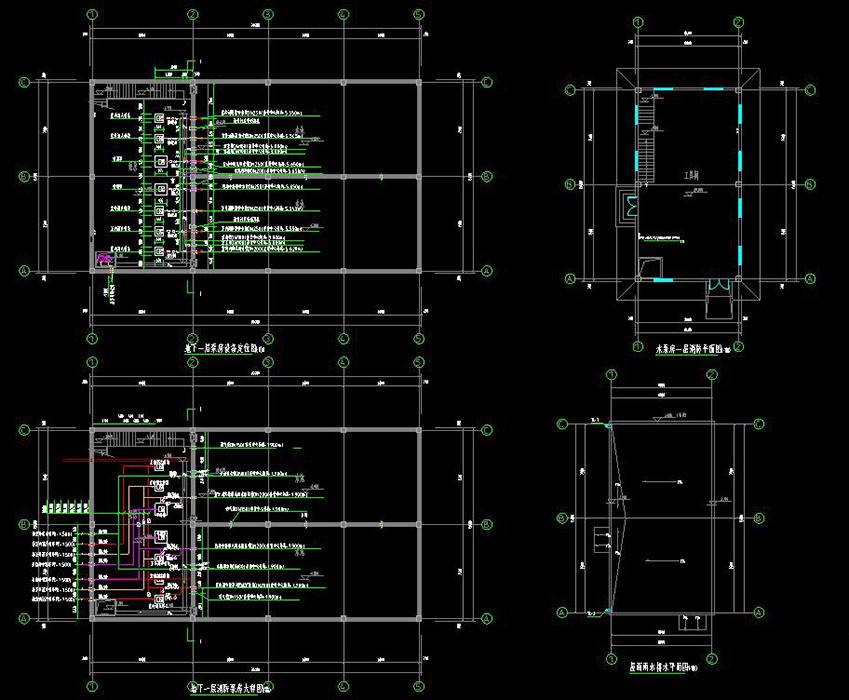

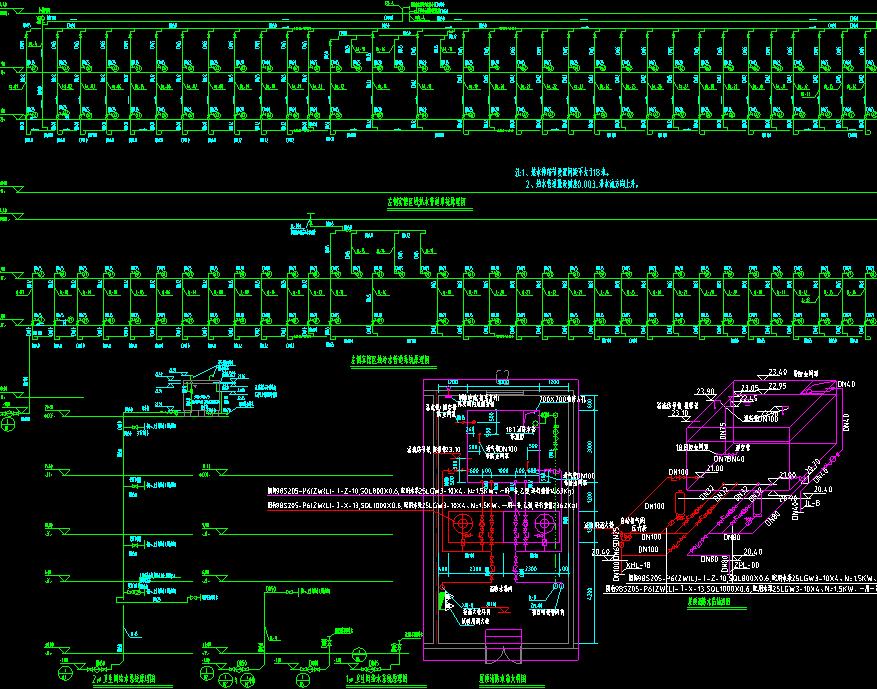

说明:冷链物流产业园给排水施工图,其中食品交易中心B座,地上3层,建筑高度为18.8m,建筑面积83877㎡,综合楼(宾馆、办公、公寓、商铺),地上3层,局部4层,建筑屋面标高三层区域为14.40m,四层区域为20.4m,消防设计及泵房地上1层,地下1层,建筑高度为3.45m,水泵房建筑面积258.6㎡,水池建筑面积277㎡;图纸包含给排水设计说明、图例、总图剖面图、沟槽回填说明,一、二期规划室外给排水管线综合总平面图,室外给水、消防、自喷总平面图,室外污水总平面图,室外雨水总平面图,给排水、消火栓平面图,喷淋平面图,喷淋、水炮给排水平面图,一层商铺排水系统图,卫生间大样,给水原理图、卫生间排水原理图、雨水系统原理图,商铺、二~三层空调冷凝水系统原理图,一层商铺排水系统图,水系统原理图、消火栓系统图,变电所气体灭火设计说明,大空间智能型主动喷水灭火系统原理图,防火分区示意图,左侧宾馆冷水、热水管道系统原理图,卫生间给水系统原理图、消防水箱大样、轴侧图,右侧公寓冷水、热水管道系统原理图,喷淋系统原理图,左侧宾馆排水系统原理图,右侧公寓排水系统原理图,卫生间排水系统原理图,太阳能系统原理及说明,消防泵房给排水平面图,消防泵系统图、主要设备表、剖面图、泵基础留洞图等
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :生产供水设计:排水技术:重力排水供水方式 :市政供水供水体制:室外消火栓水量:25,15L/S室外消火栓水量:30,30L/S建筑面积:83877,258.6,㎡建筑高度:18.8,20.4,3.45m地上层数:3,3,1层地下层数:1层高度类别:低层图纸深度:施工项目地址:宁夏设计时间:2014
