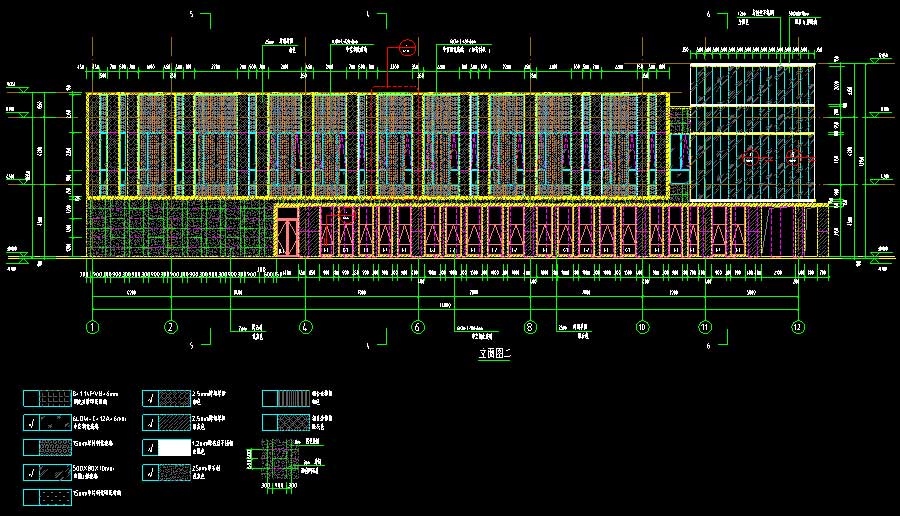

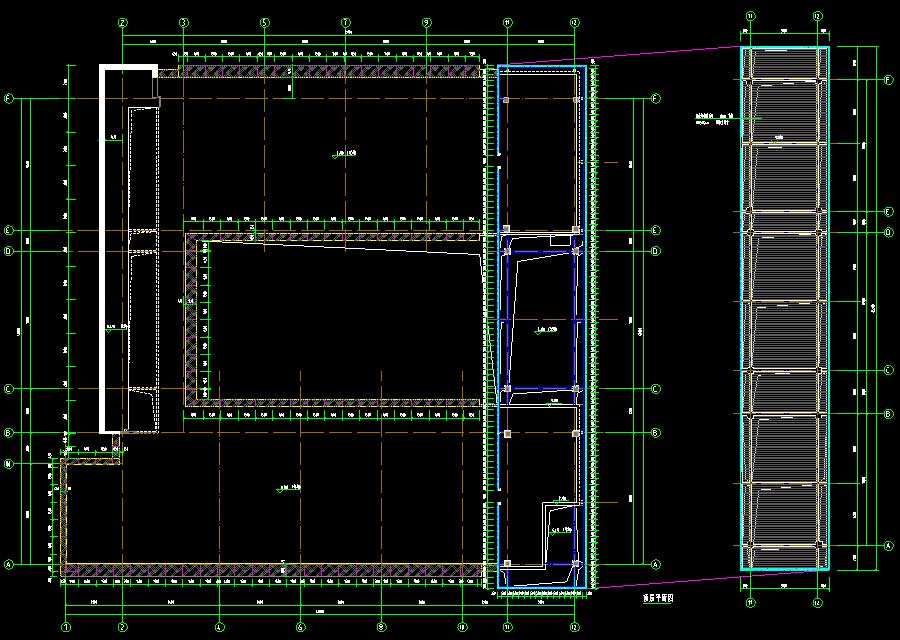

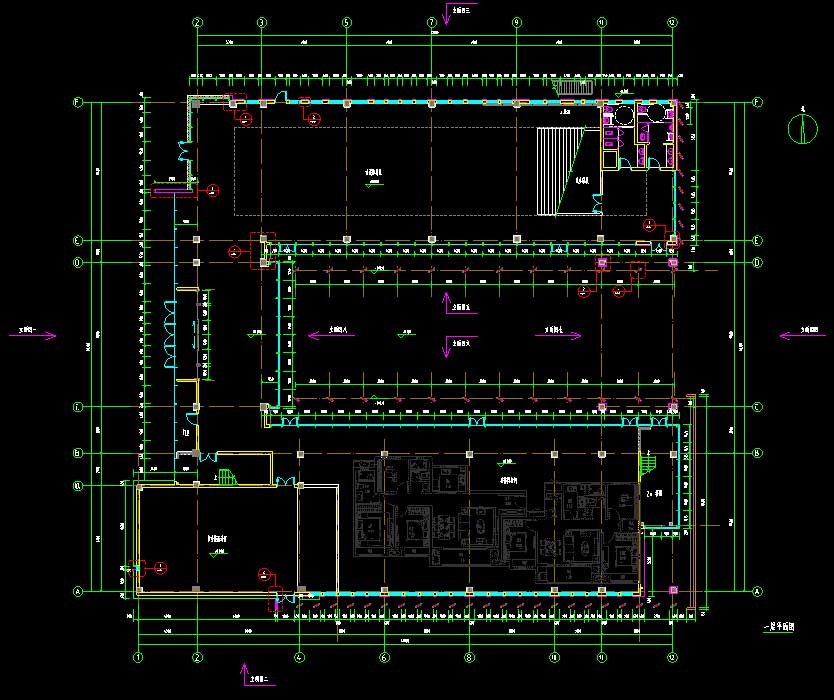

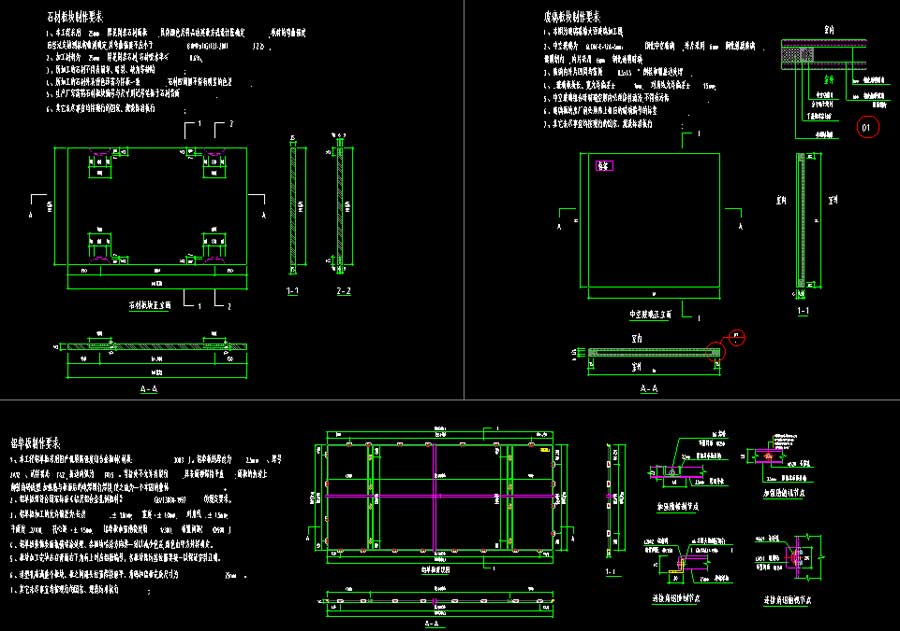

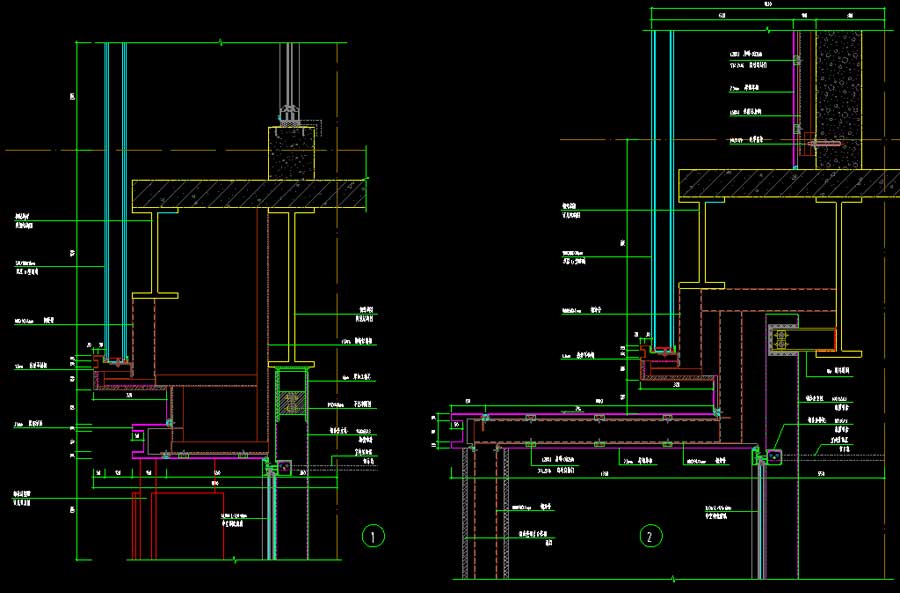

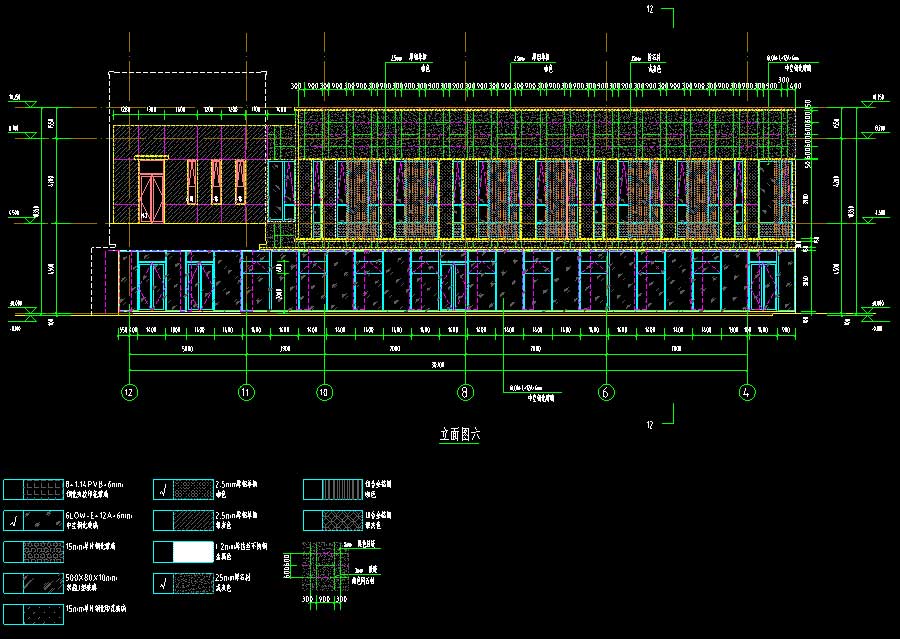

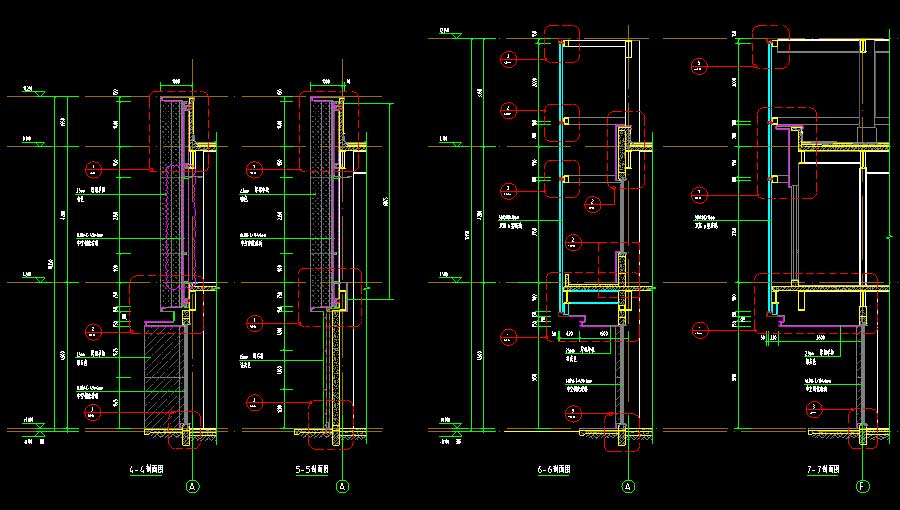

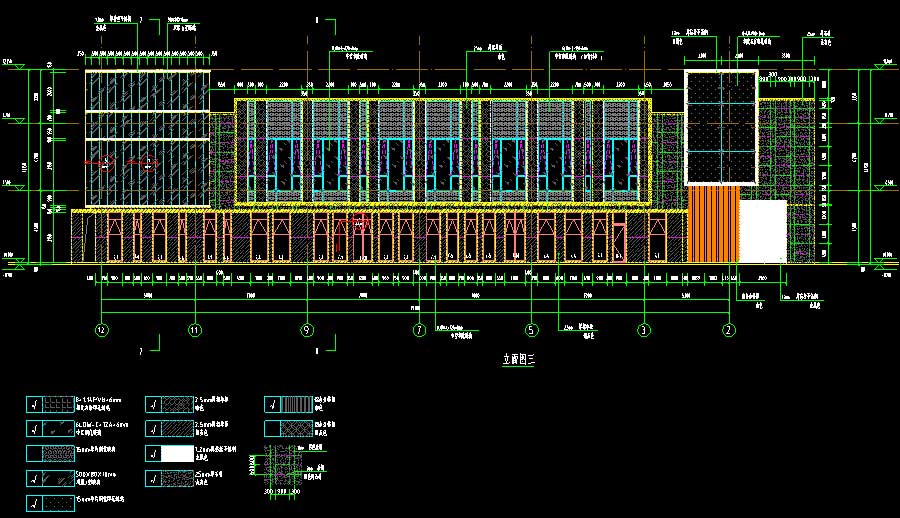

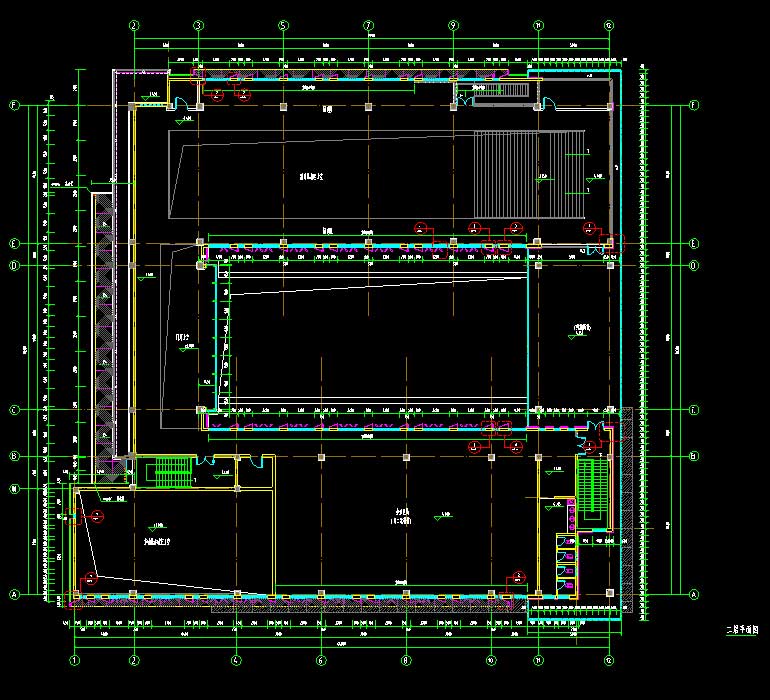

说明:该项目为某低层售楼部幕墙施工图,抗震设防烈度为7度,主要结构形式为钢框架结构,幕墙总高度标高为12.05米,地上层数2层。地面粗糙度系数为B类,基本风压值为0.4KN/m2(50年一遇),基本雪压值为0.35KN/m2(50年一遇),地震动峰值加速度为0.1g,设计地震分组为第一组,抗震设防类别为丙类,水平地震影响系数最大值为αmax=0.08,建筑结构设计使用年限为50年,幕墙结构设计使用年限为25年。图纸内容含:设计说明,平面图,立面图,剖面图,门窗大样图,标准节点图,横剖节点图,竖剖节点图,通用节点图。
