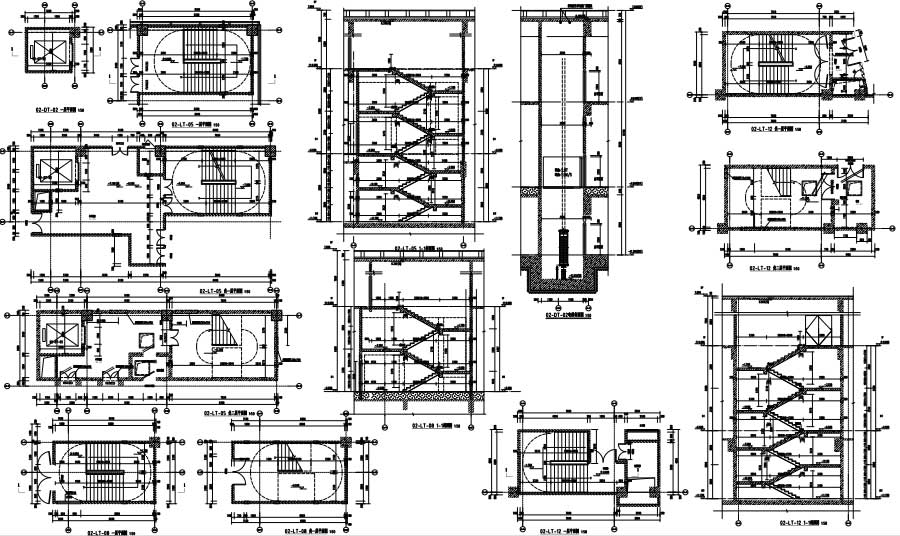

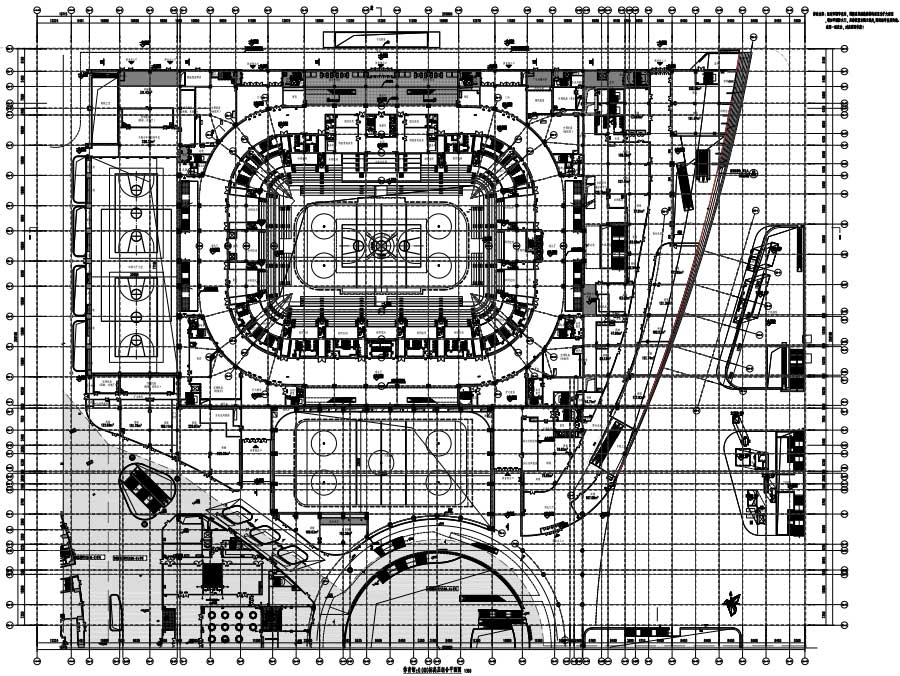

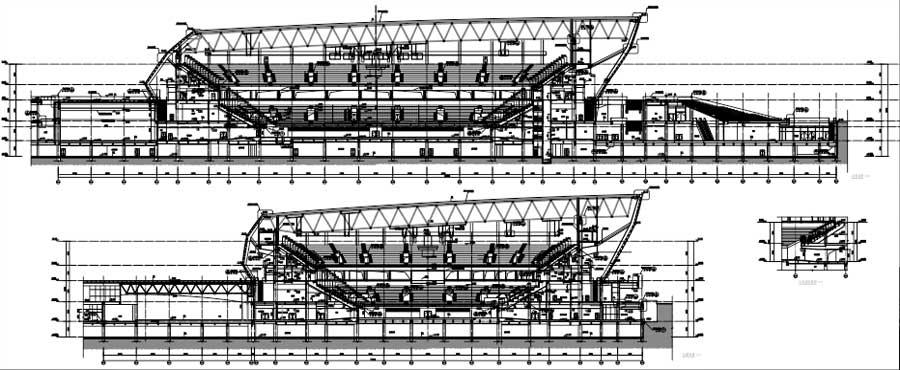

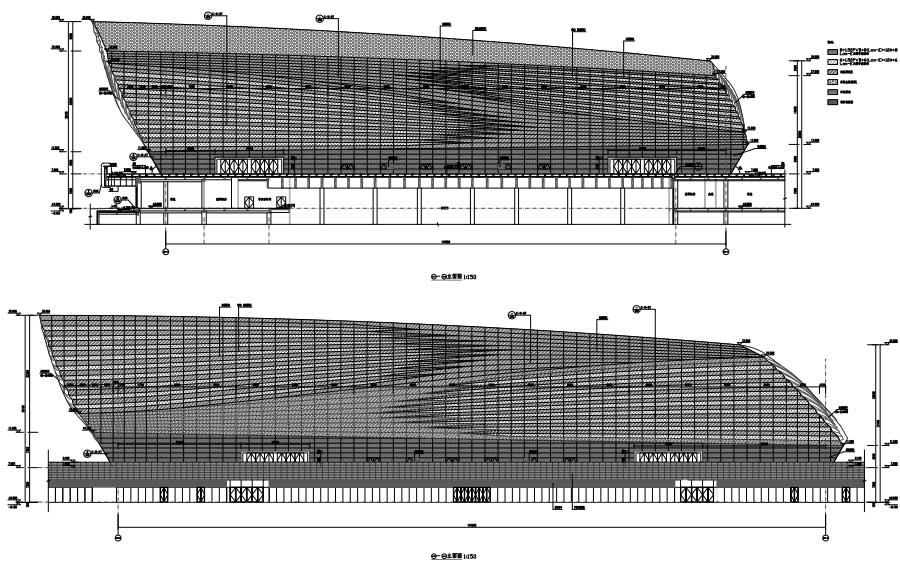

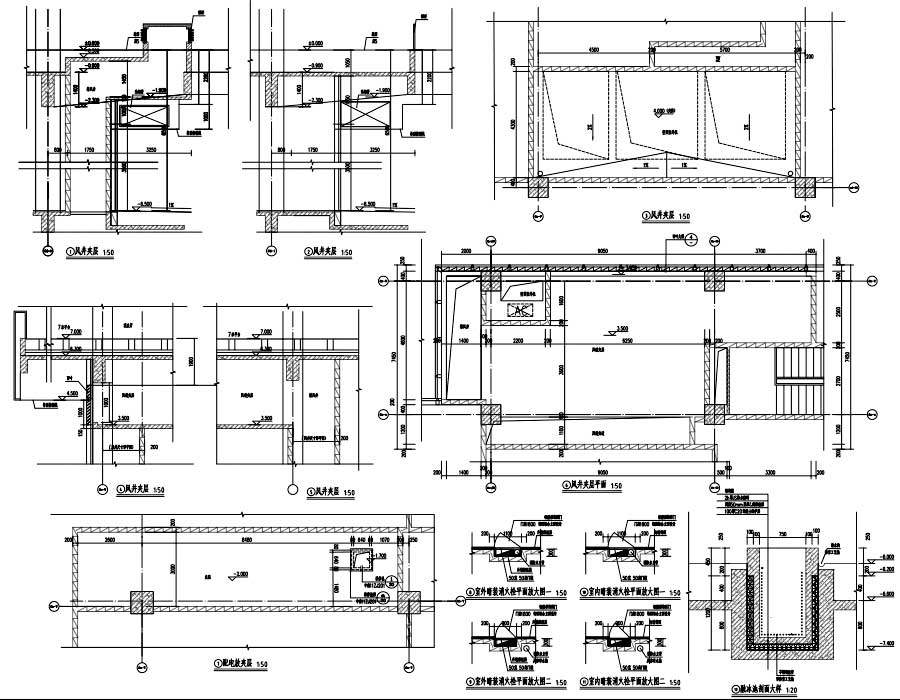

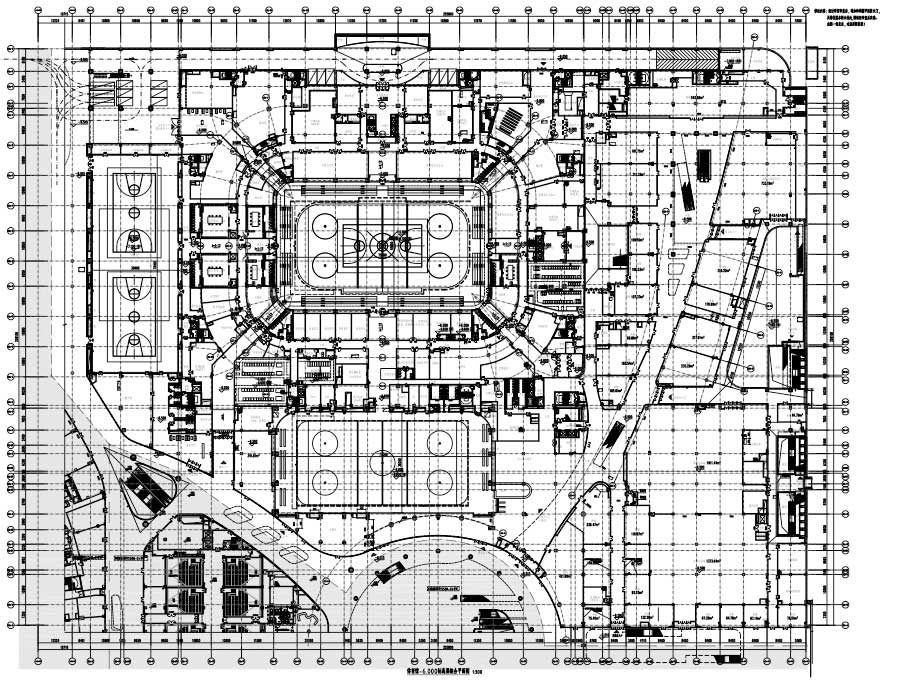

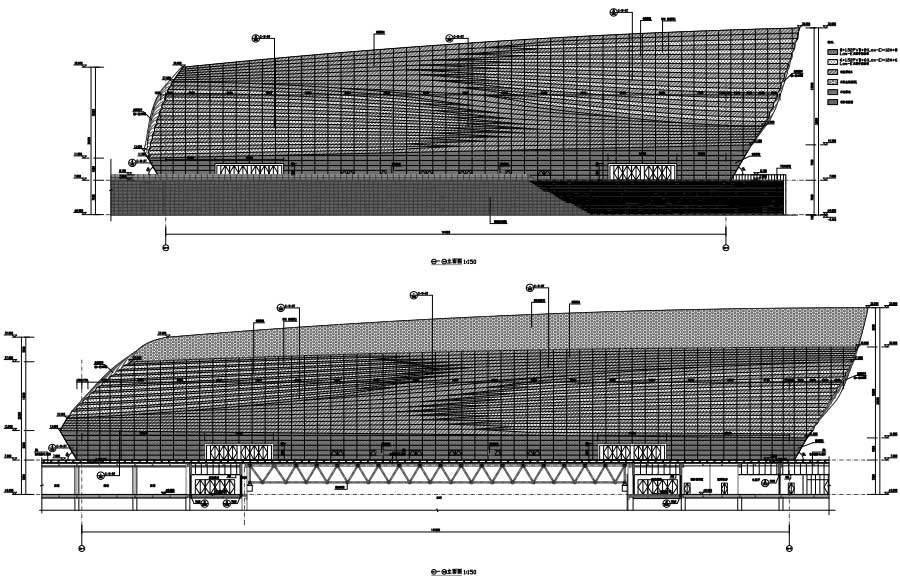

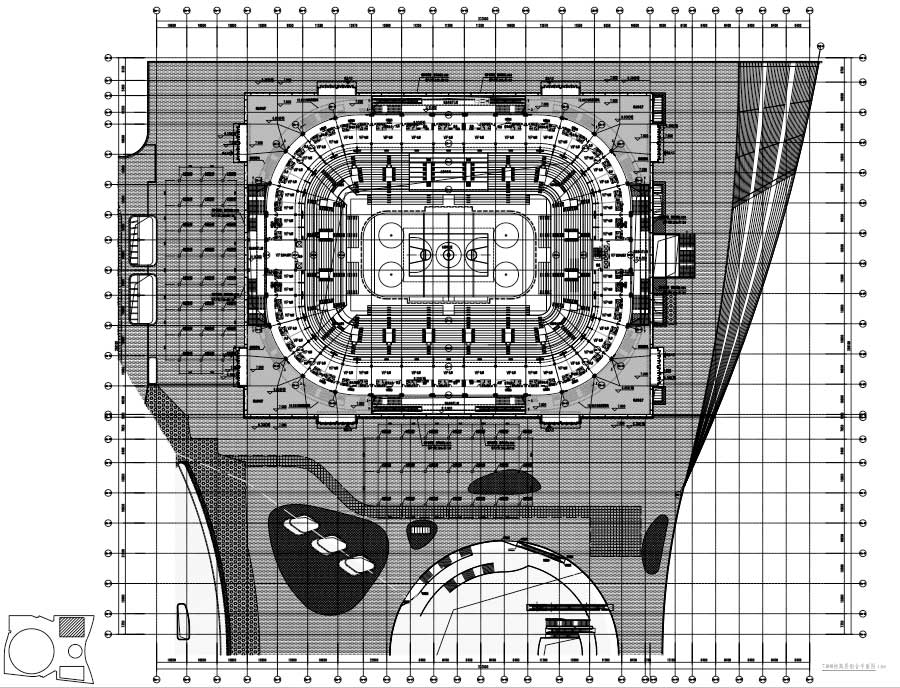

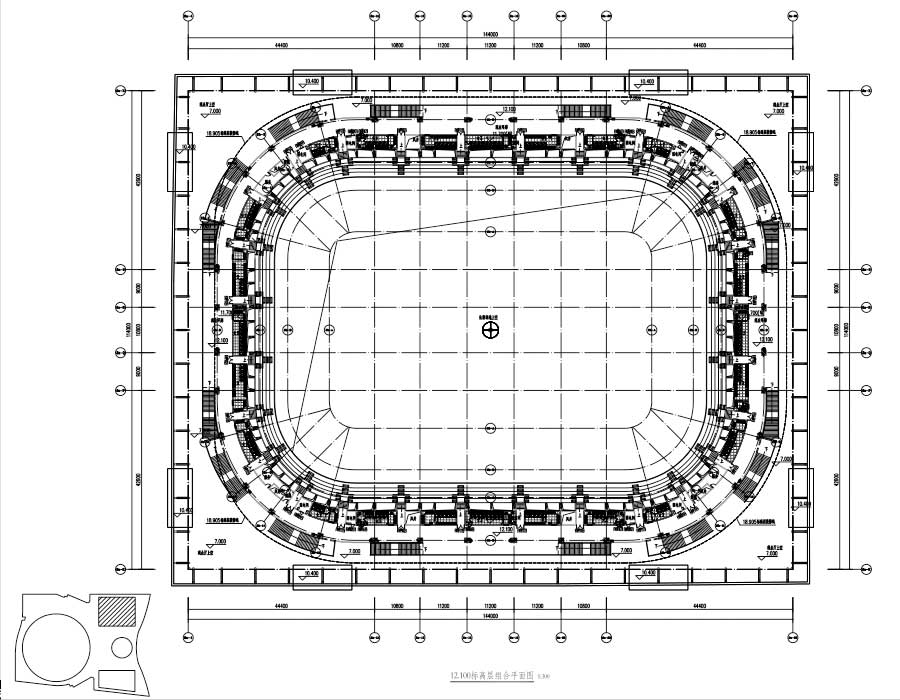

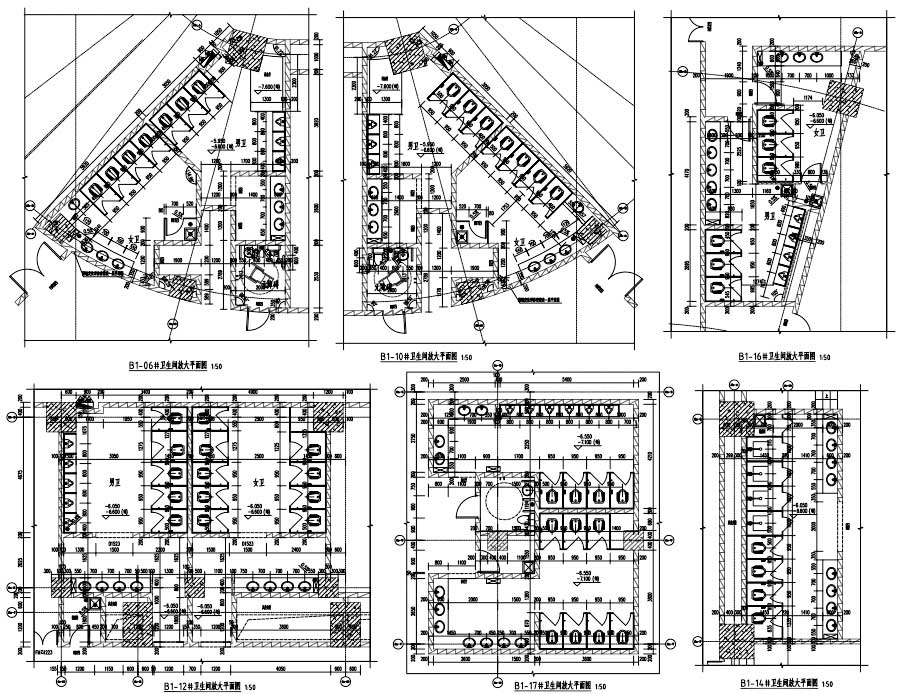

说明：该项目为某地体育馆全专业PDF版施工图，包含地下车库。该套图纸为PDF版。抗震设防烈度为7度，主要结构形式为框架-屈曲约束支撑（BRB）结构，建筑高度为38.1米，地上主体1层，局部4层，地下层数为2层，总建筑面积为96638平方米。地下车库为地下2层，建筑面积为172520.11平方米图纸内容含：建筑说明，体育工艺设计说明，体育馆圈屏LED设计说明，冰场体育工艺设计说明，平面图，立面图，剖面图，卫生间大样，扶梯大样，配电房大样，局部放大图，楼梯详图，节点构造详图，体育馆轴网定位图，消防防火分区示意图，看台坐席布置图看台视线分析图，包厢坐席布置图，比赛场及训练场篮球场地布置图，体育馆手球、篮球、排球场地平面布置图，箱体排列示意图，冰场板墙布置图，平面分布排列示意图，冰场地面结构大样图，比赛场及训练场羽毛球场地布置图，冰场制冰管布置图，比赛场及训练场排球场地布置图，冰场融冰管布置图，正立面装饰示意图，比赛场及训练场乒乓球场地布置图，内部设备示意图；给排水说明，设计总说明，节能(绿色建筑)设计说明，气体灭火系统设计说明，虹吸雨水系统设计说明，给排水平面图，自动喷水平面图，体育馆换热机房、屋顶冲洗机房大样图，卫生间给排水大样图，消火栓系统展开图，自动喷水灭火系统展开图，消防水炮、自动射流灭火系统展开图，馆区高区生活给水、屋顶冲洗给水系统展开图，低区生活给水及热水系统展开图，生活污水系统展开图，重力雨水及废水系统展开图，虹吸雨水系统图；结构说明，体育馆马道节点详图，网架下弦吊点布置图，体育馆屋盖网架上弦、下弦节点坐标图，体育馆屋盖网架上弦、下弦配置图，体育馆屋盖网架腹杆配置图，配筋图，体育馆大样图，结构平面图，框架模板图，楼梯详图，室外大台阶详图，有粘结预应力筋平面布置图，体育馆坡道详图；电气说明，配电系统图，电力竖向干线系统图，变配电监控智能化系统图，电气火灾监控系统图，控制原理图，配电箱系统图，电力平面图，照明平面图，智能疏散平面图，插座平面图，防雷平面图，火灾自动报警平面图，消防联动平面图，火警系统图；暖通说明，空调系统自动控制原理图，通风系统自动控制原理图，空调水系统流程图，风管平面图，水管平面图，风口布置图，机房平剖面图，地暖大样图，体育馆暖通剖面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
