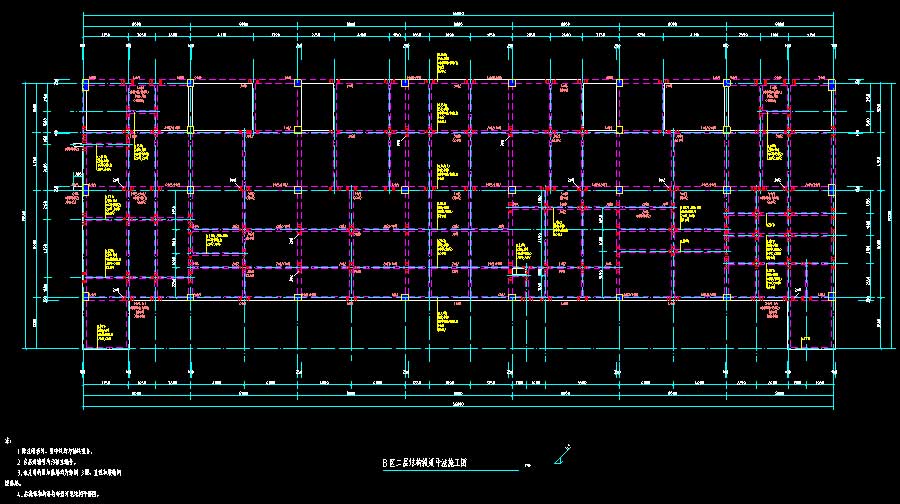

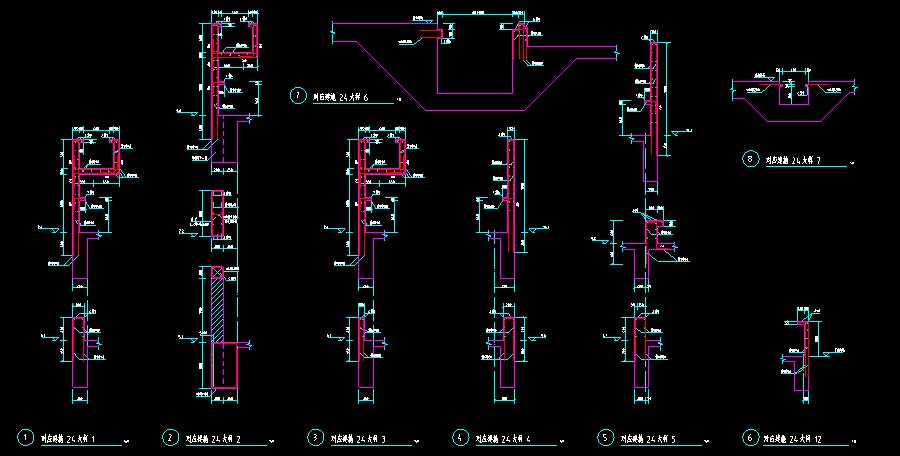

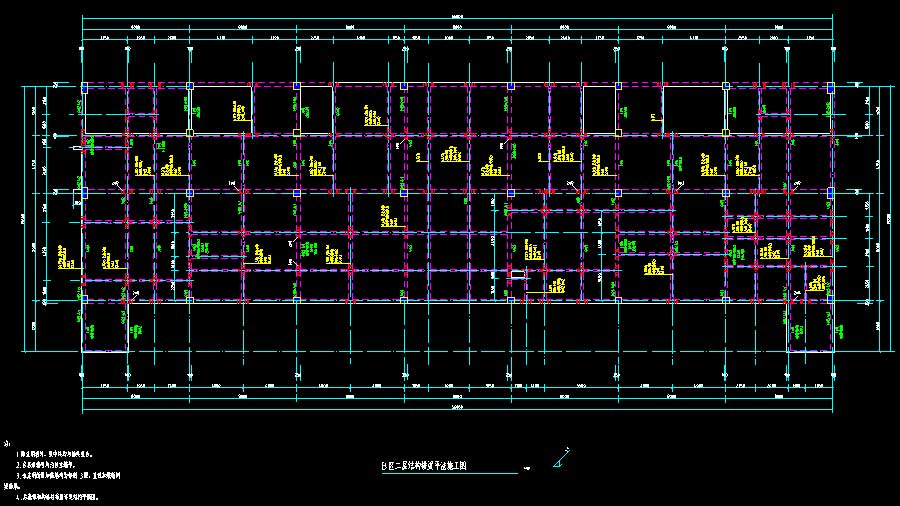

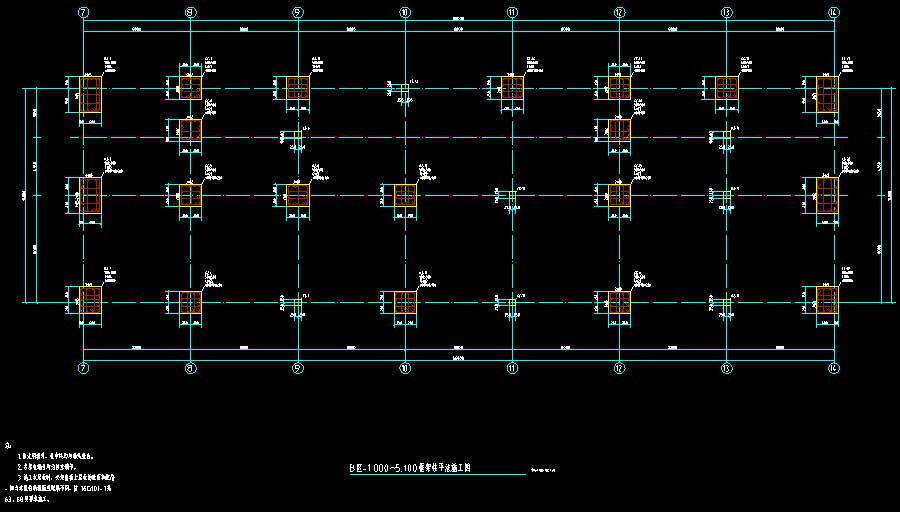

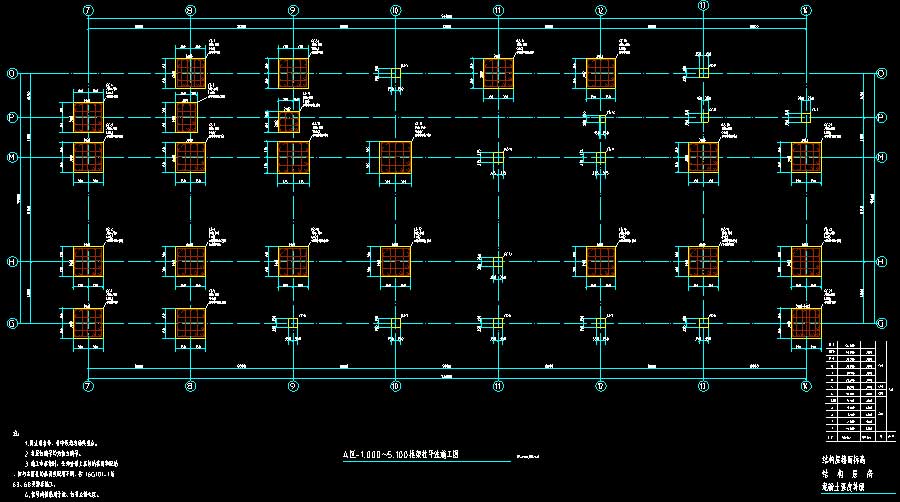

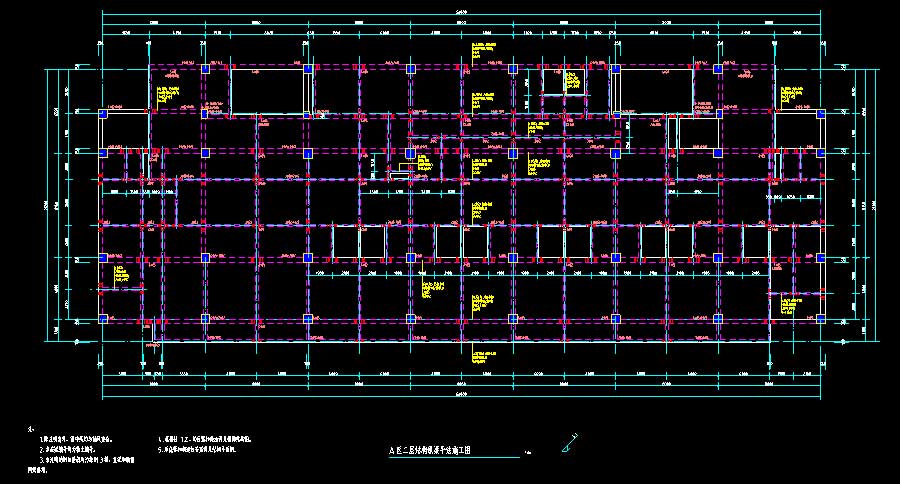

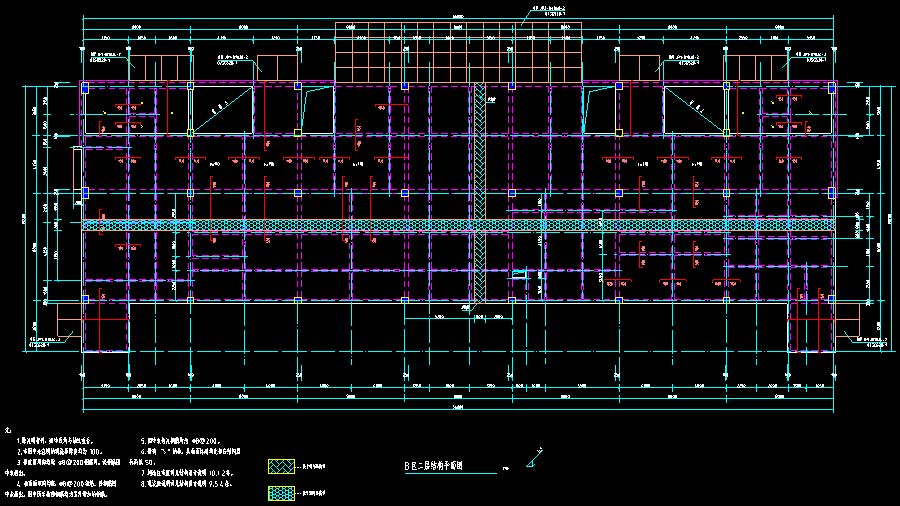

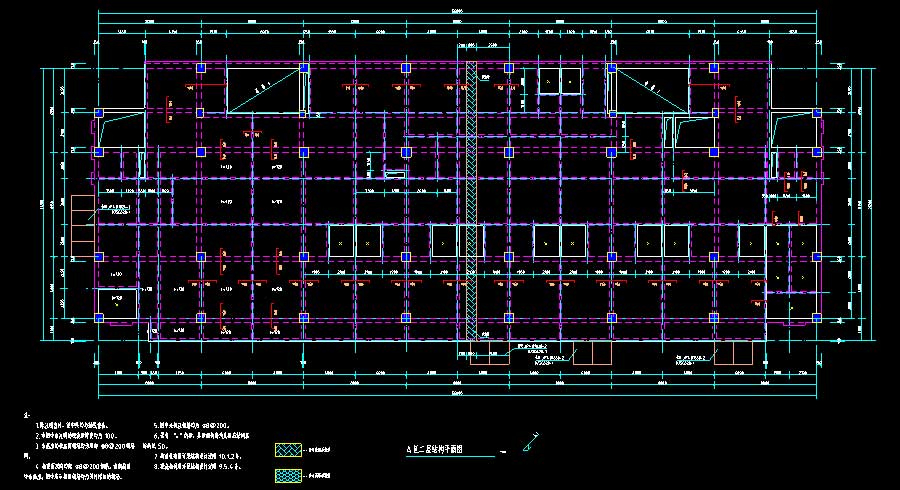

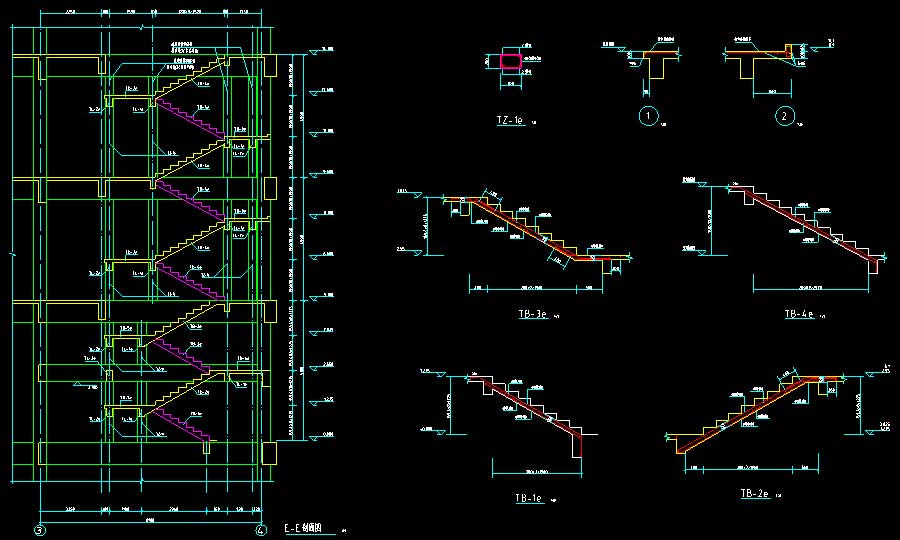

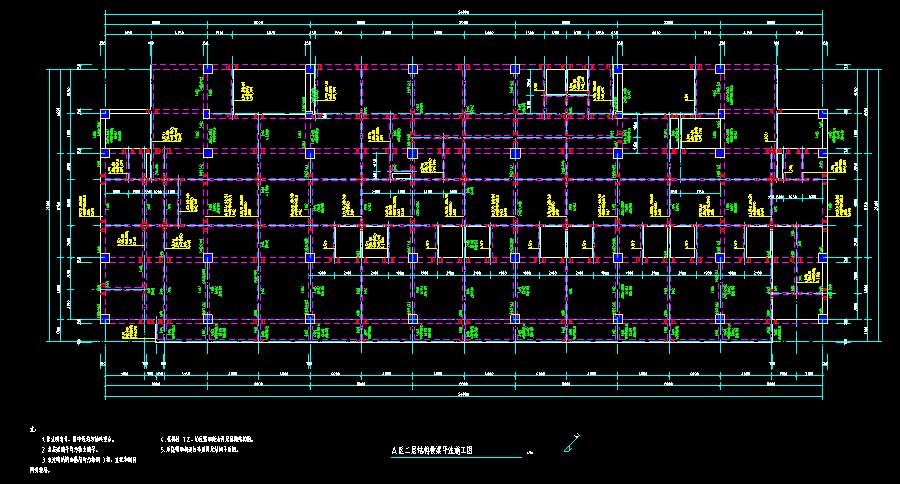

说明:该项目为某医院门诊住院楼及后勤中心框架结构施工图,抗震设防烈度为7度,主要结构形式为框架结构。层数:A区为九层(局部十层),B区为二层(局部三层),C区为三层(局部四层),D区为三层,E区为一层。主要屋面板高度:A区为37.05米,B区为9.75米,C区为14.25米,D区为14.25米,E区为5.25米。A、B区基础形式为筏形基础,C、D、E区基础形式为柱下独立基础。基本雪压:s0=0.70kN/m2(按重现期 100年采用,用于钢结构部分);s0=0.60kN/m2(按重现期 50年采用,用于除钢结构以外部分)。图纸内容含:结构说明,绿色设计专篇,建筑物分区示意图,基础筏板平法施工图,地基横梁平法施工图,地基纵梁平法施工图,基础剖面图,补偿收缩混凝土施工要求,框架柱平法施工图,结构横梁平法施工图,结构纵梁平法施工图,屋顶构架结构梁平法施工图,结构平面图,楼梯结构图,基础平面图,基础详图,基础拉梁平法施工图,电梯基坑详图,节点大样图等等。
结构类型:框架基础类型:筏基,独立抗震烈度:7度抗震风压:0.35kN/㎡雪压:0.7kN/㎡建筑面积:17957.2㎡建筑高度:37.05,9.75,14.25,14.25,5.25m地上层数:9,2,3,3,1层地下层数:高度类别:中高层图纸深度:施工项目地址:安徽省设计时间:2017
