建标库图纸模型 > 多类专业 > 教育 > 学校配套建筑全专业施工图3309321028
<< 返回列表
学校配套建筑全专业施工图3309321028文件大小:728.55M推荐人:馒头图纸张数:1417张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:38514,5262,5130,4033,8068,2322,7765,15974,㎡地上层数:8,5,6,8,5,1,5,6,7层建筑高度:29.85,26.55,29.55,26.55,25.95,12.3,25m地下层数:1,2层高度类别:中高层图纸深度:施工项目地址:北京市设计时间:2014建筑风格:效果图:无

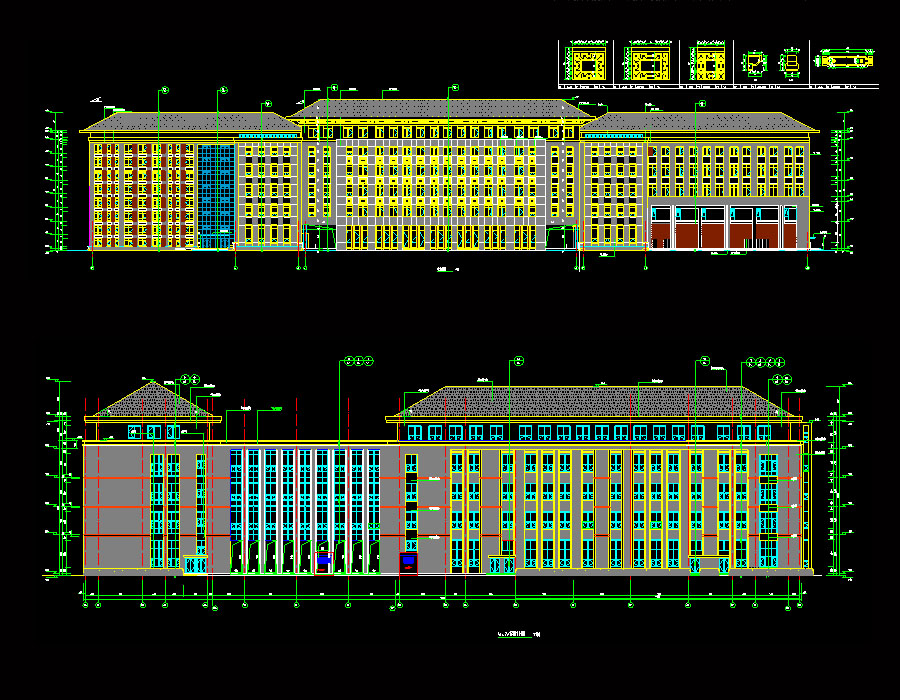

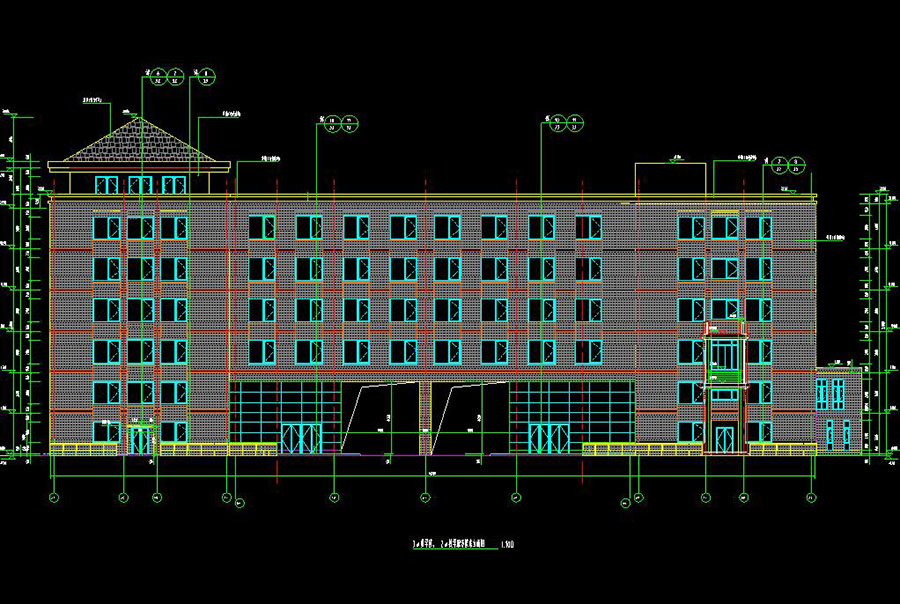

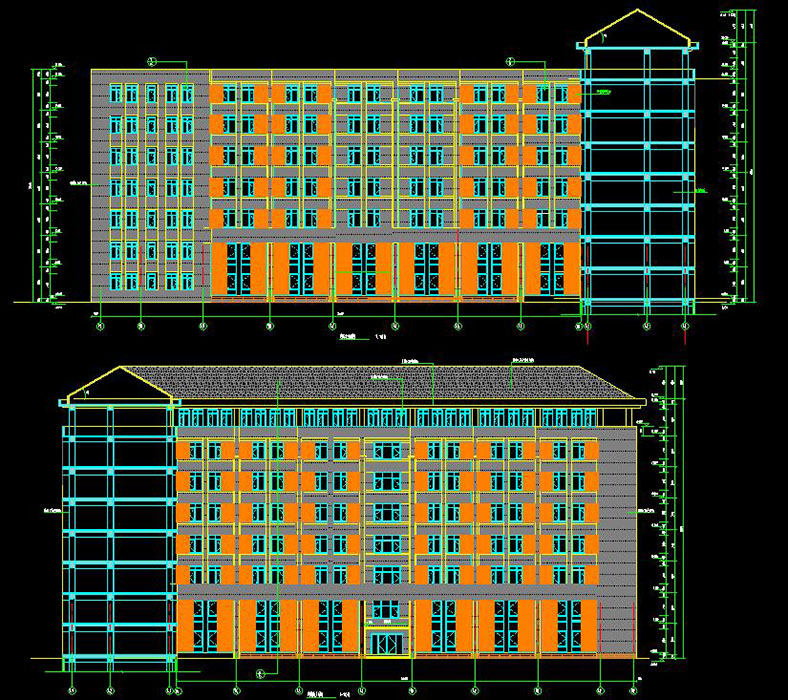

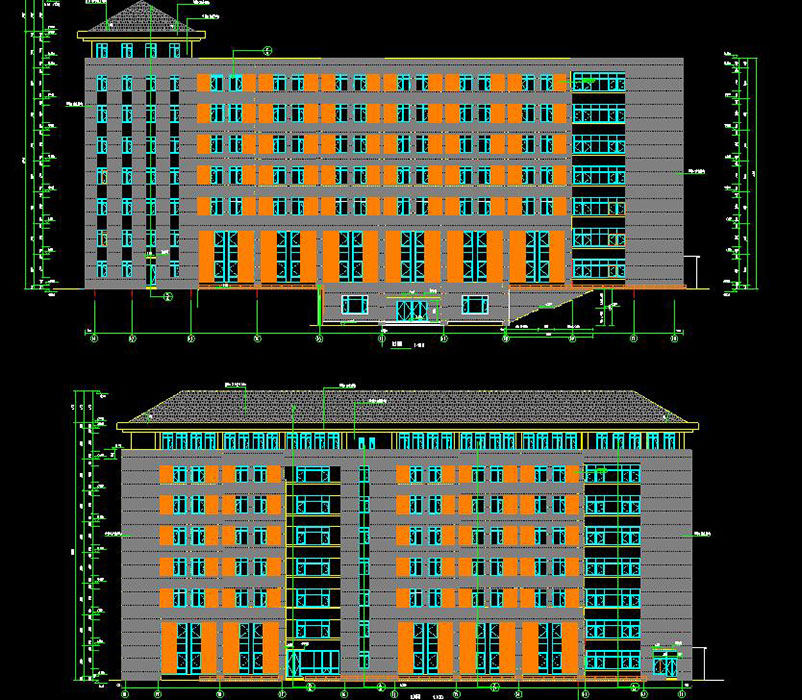

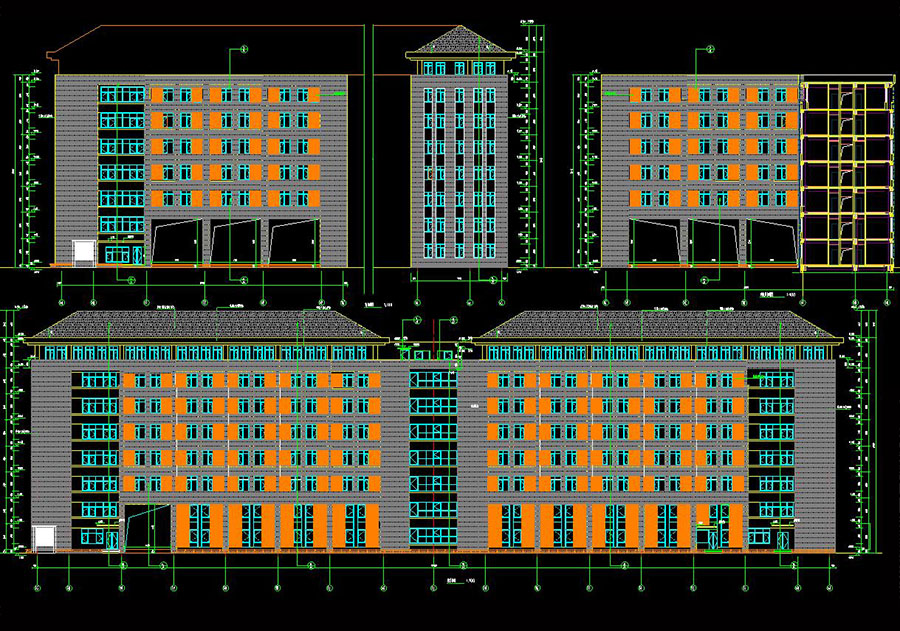

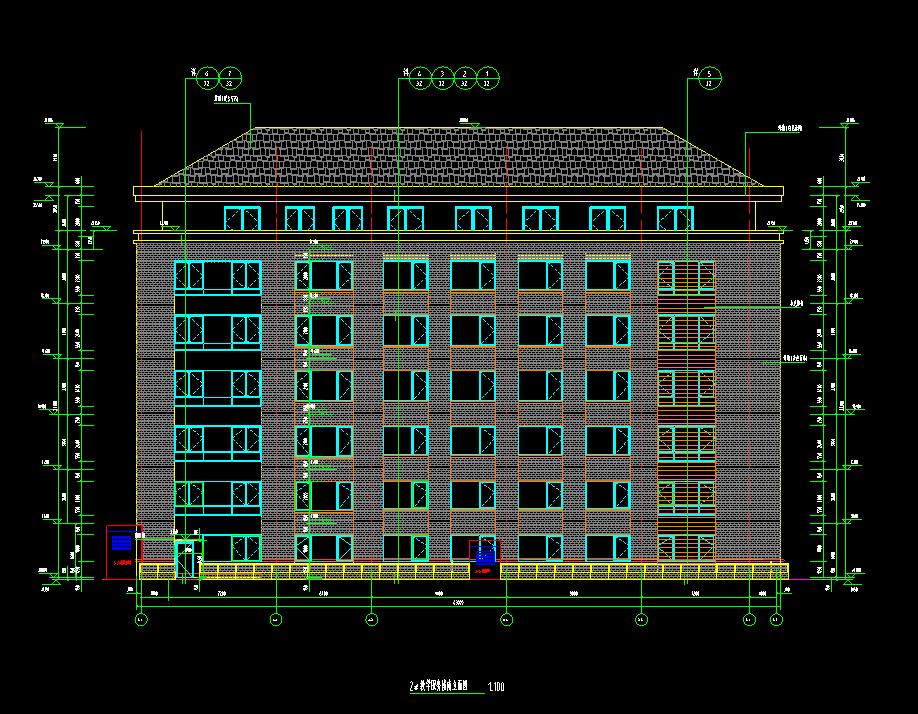

说明:本工程主要包含1、3#地块项目,其中1#地块3#学生宿舍地上8层,地下2层,建筑高度为29.85m,总建筑面积38514㎡,1#教学服务楼B段地上5层,地下2层,建筑高度为26.55m,总建筑面积5262㎡,1#教学服务楼A段地上6层,地下1层,建筑高度为29.55m,总建筑面积5130㎡,4#学生宿舍地上8层,地下2层,建筑高度为26.55m,总建筑面积4033㎡,教学综合楼A段地上5层,地下1层,建筑高度为25.95m,总建筑面积8068㎡,教学综合楼B段地上1层,地下1层,建筑高度为12.3m,总建筑面积2322㎡。3#地块1、2#教学楼地上5层,地下1层,建筑高度为25m,总建筑面积分别为7765、15974㎡,3#教学楼地上6层,地下1层,建筑高度为23.55m,总建筑面积8247㎡,2#教学服务楼地上7层,地下1层,建筑高度为26.25m,总建筑面积5532㎡,3#地下车库地下2层,建筑高度-9.45m,总建筑面积12773㎡;锅炉房地下1层,建筑高度-10.45m,总建筑面积696㎡。食堂地上4层,地下2层,建筑高度20.25m,总建筑面积9801㎡。图纸包含:建筑设计说明,室内装修做法表,节能设计说明,各层平面图,立剖面图,楼梯详图,卫生间详图,连廊平、立、剖面图,连廊门窗详图与材料做法表,墙身节点大样图,杂大样图,门窗数量表,门窗立面图等;结构设计总说明,基础底梁配筋图,基础底板配筋图,基础详图,墙柱配筋图,暗柱配筋详图表,墙、柱布置图,梁板配筋图,楼梯结构图、配筋详图等;给排水设计说明,图例及主要设备材料表,给排水及消火栓平面图,喷淋平面图,热交换间大样图,给水系统原理图,中水系统原理图,热水系统原理图,消火栓系统原理图,喷淋系统原理图,排水系统原理图,雨水系统原理图,太阳能热水系统原理图,人防水箱间大样图,人防出入口淋浴间大样图,卫生间、淋浴间大样图,热交换间系统原理图等等。图纸专业包含:建筑、结构、给排水、暖通、电气等专业。
