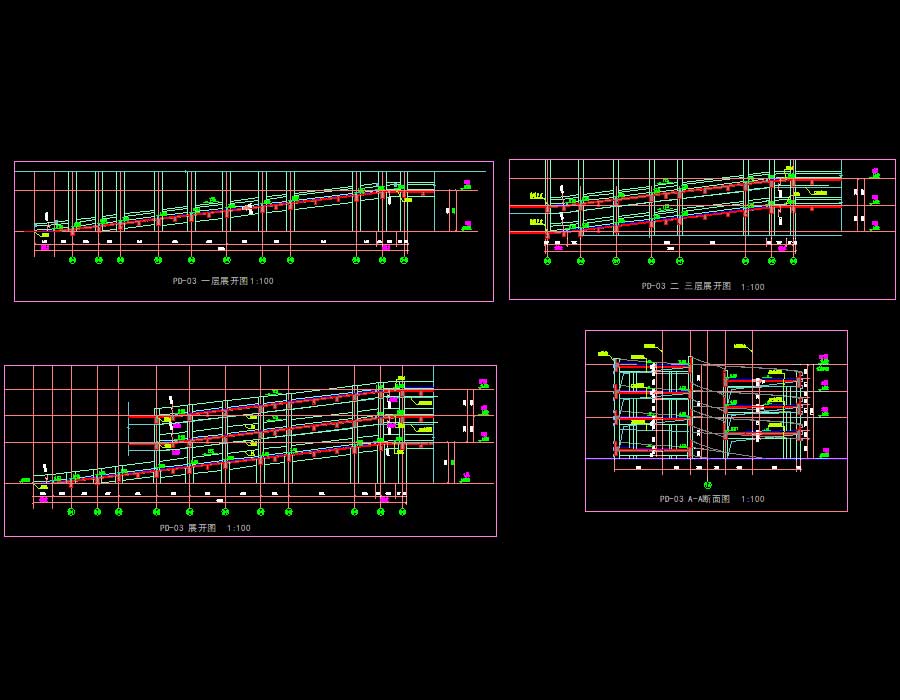

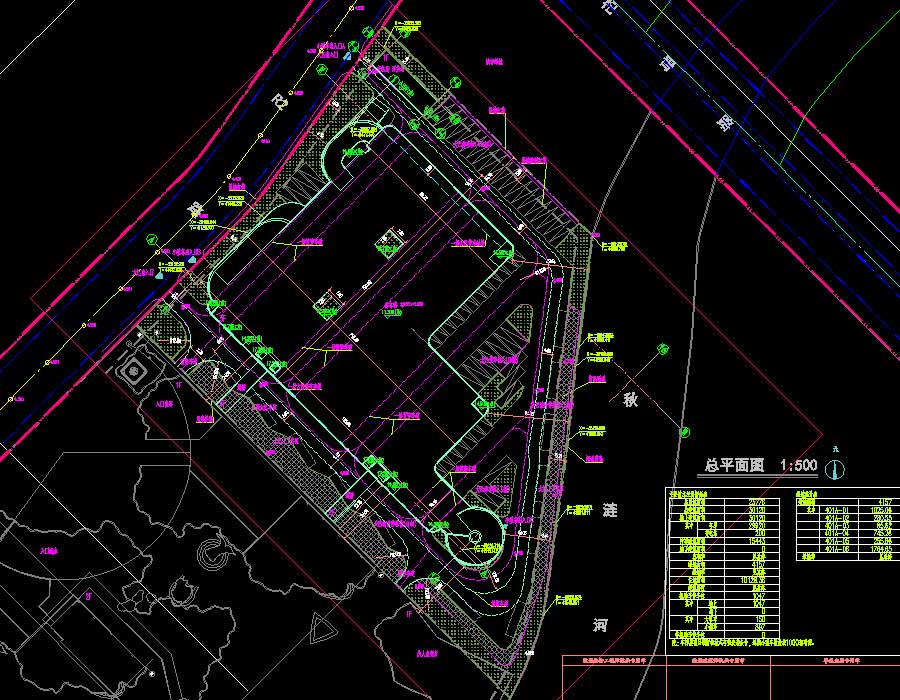

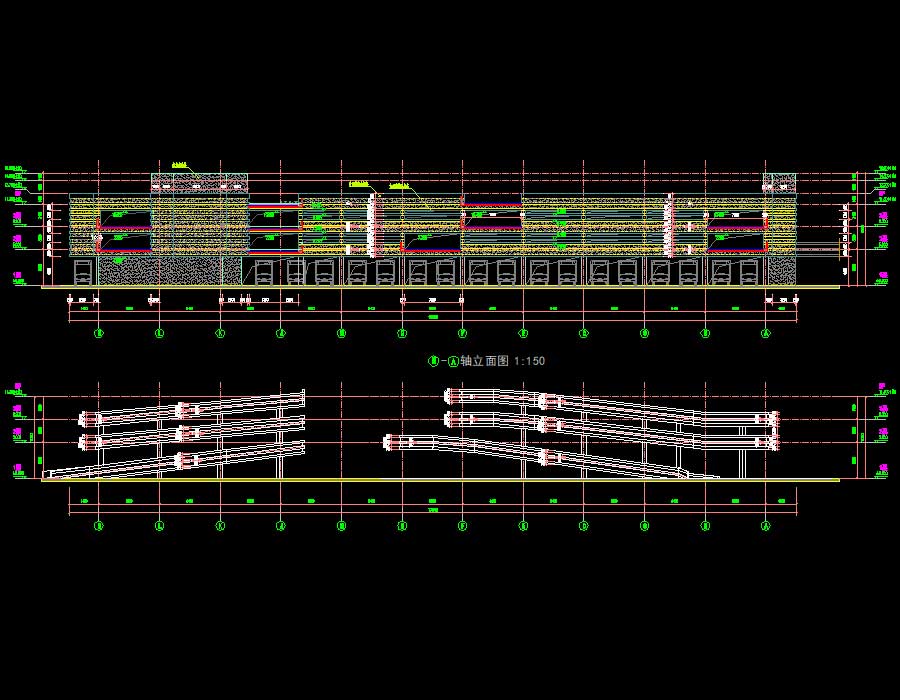

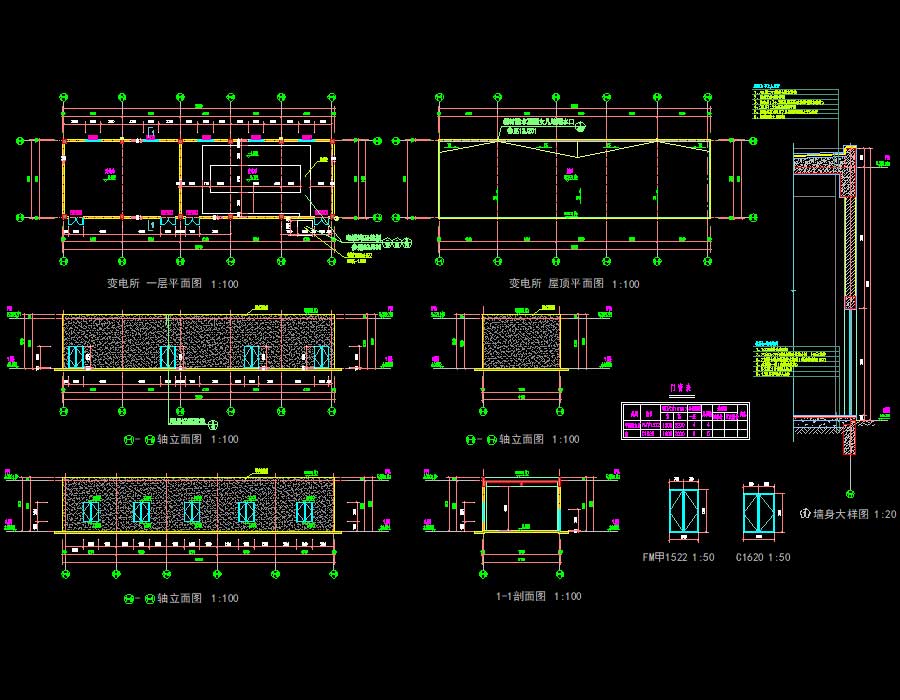

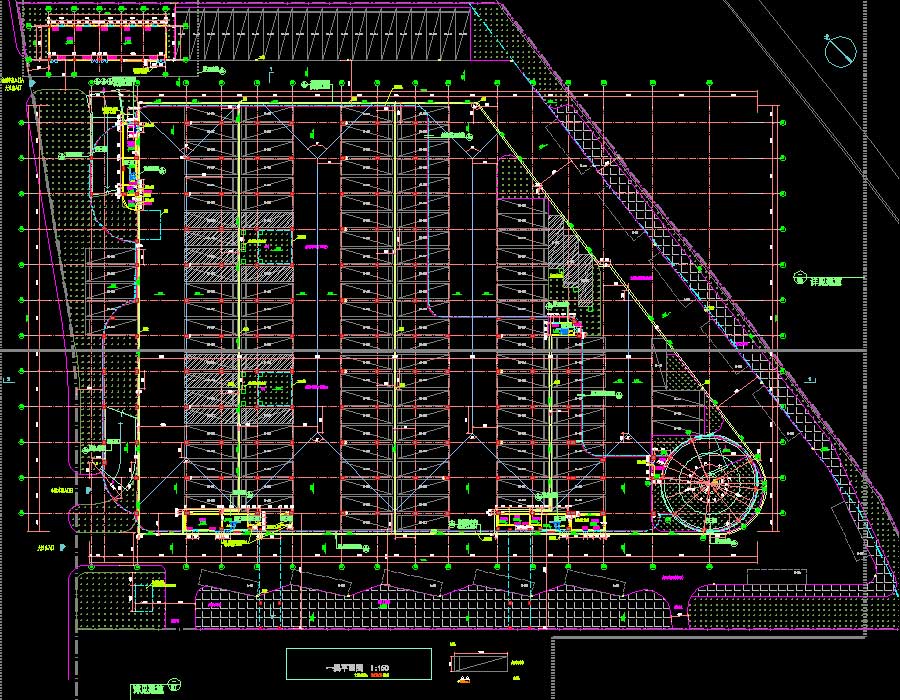

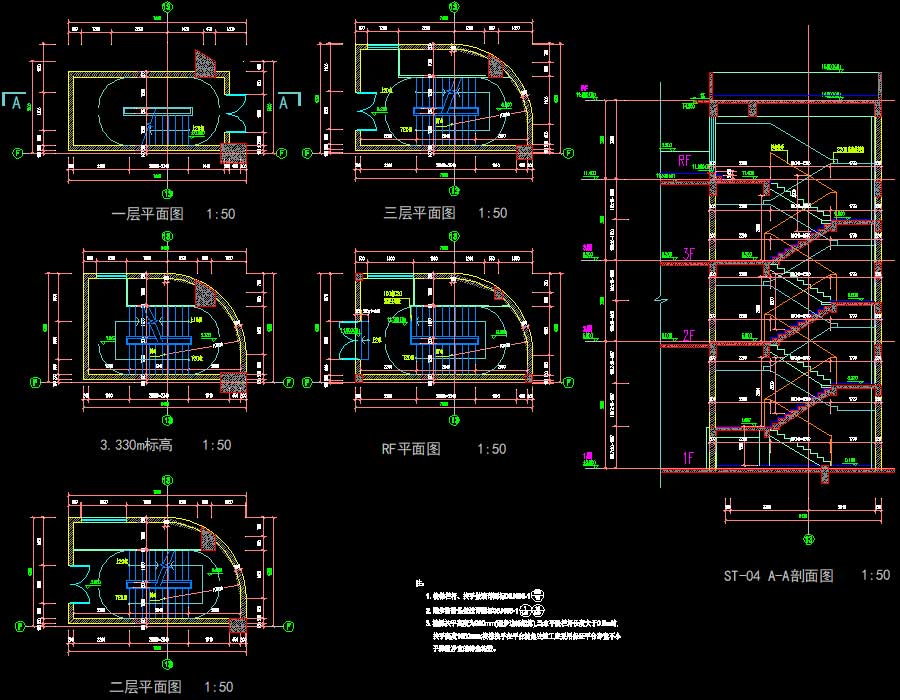

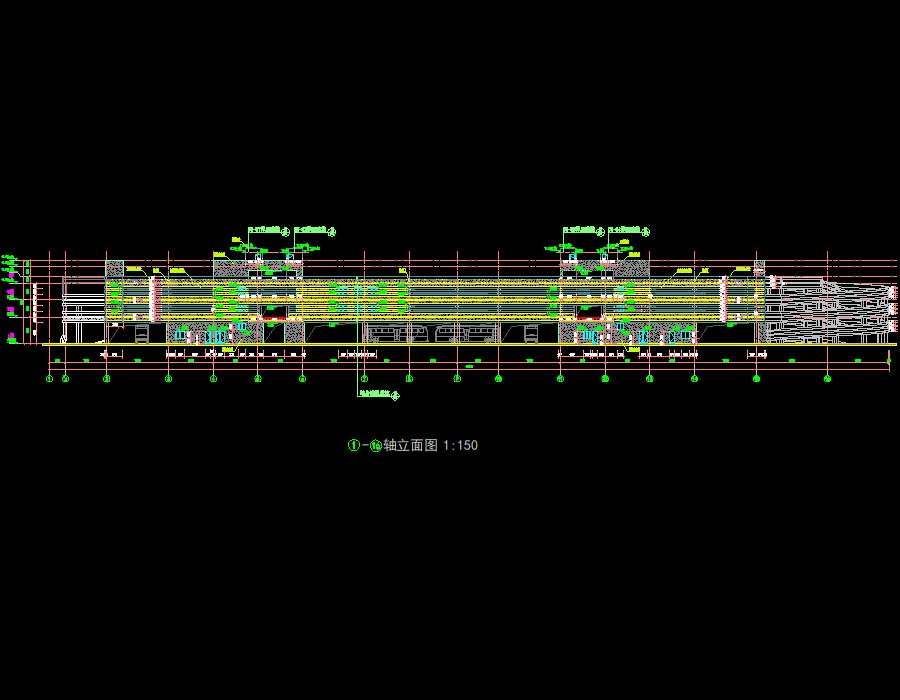

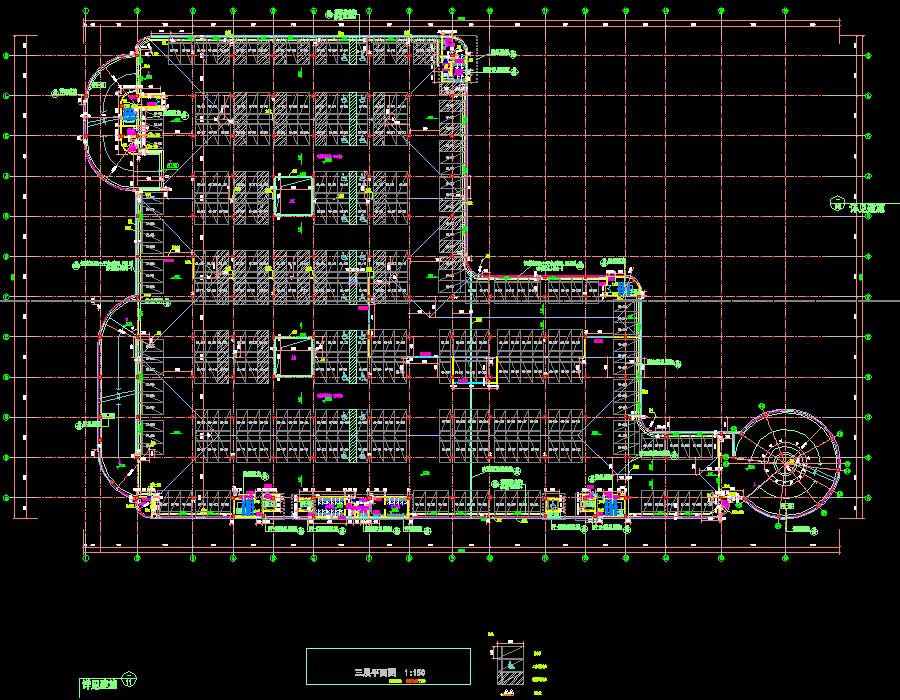

说明:该项目为某主题公园立体停车楼建筑、结构施工图,建筑面积30120平方米,建筑层数为3层,屋顶有局部机房,室外变电站为1层,建筑结构类型为:钢筋混凝土框架结构。建筑功能布局:主要为停车库,一层及一层室外为大客车停车库、场,二层至屋顶层为小型车停车库,局部有设备用房,室外有一处单独建设的变电站开关站,层与层之间以汽车坡道及楼电梯相连接。图纸内容含:建筑专业,建筑施工图设计说明、建筑用料表、总平面图、消防车道分析图、交通流线分析图、建筑层平面图、立面图、剖面图、卫生间平面详图、门窗表及门窗立面图、楼梯详图、墙身大样图、车位放大图、防火分区图、变电所 平面图、立面图、剖面图、节点详图、索引图;结构专业,钢筋混凝土结构设计总说明、框架梁配筋布置图、次梁配筋布置图、出屋面层梁板平面配筋图、基础平面布置图、柱平面布置图、柱位平面图、柱详图、承台平面布置图、楼梯详图、屋顶层板配筋布置图、板配筋布置图、PD平面布置图。
建筑面积:30120㎡地上层数:3层建筑高度:地下层数:高度类别:低层图纸深度:施工项目地址:上海市设计时间:2015建筑风格:现代效果图:无
