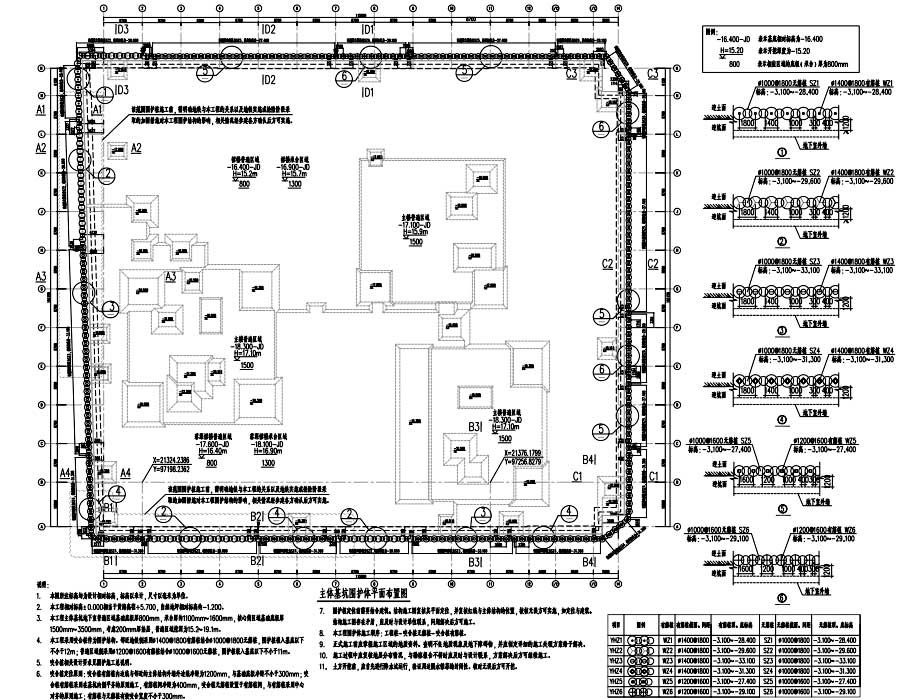

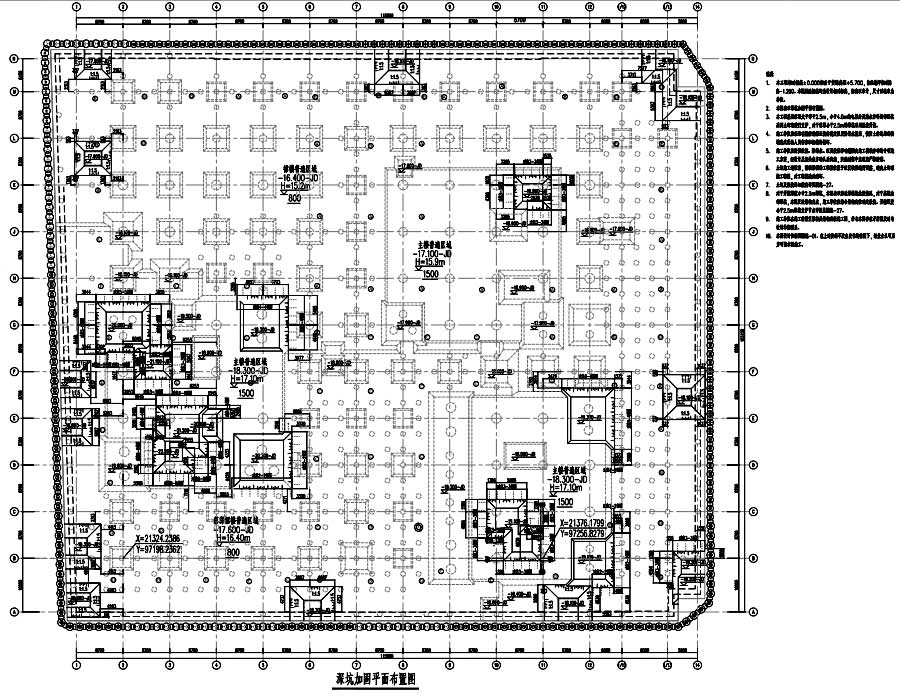

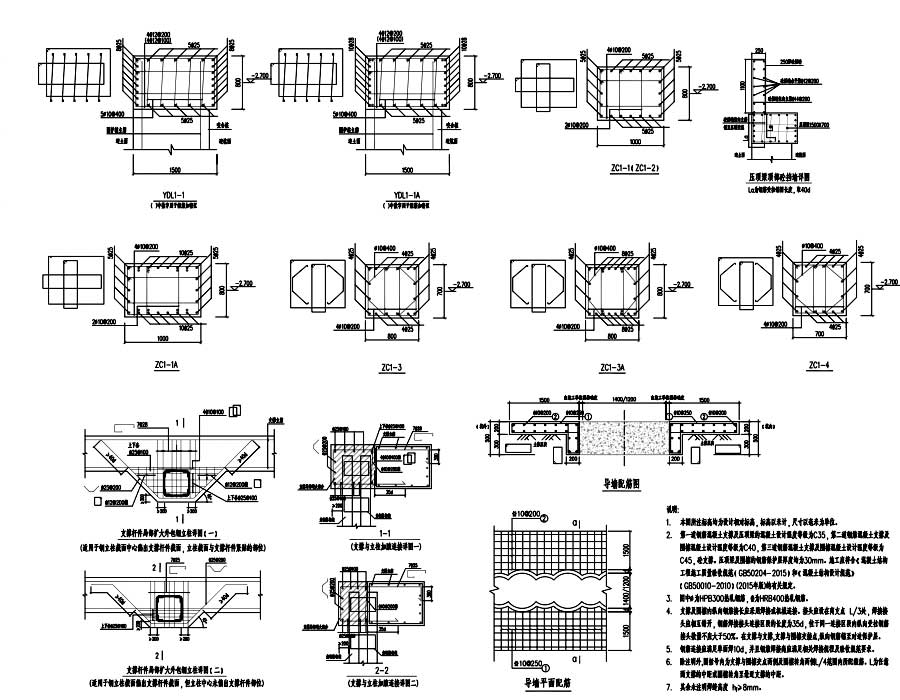

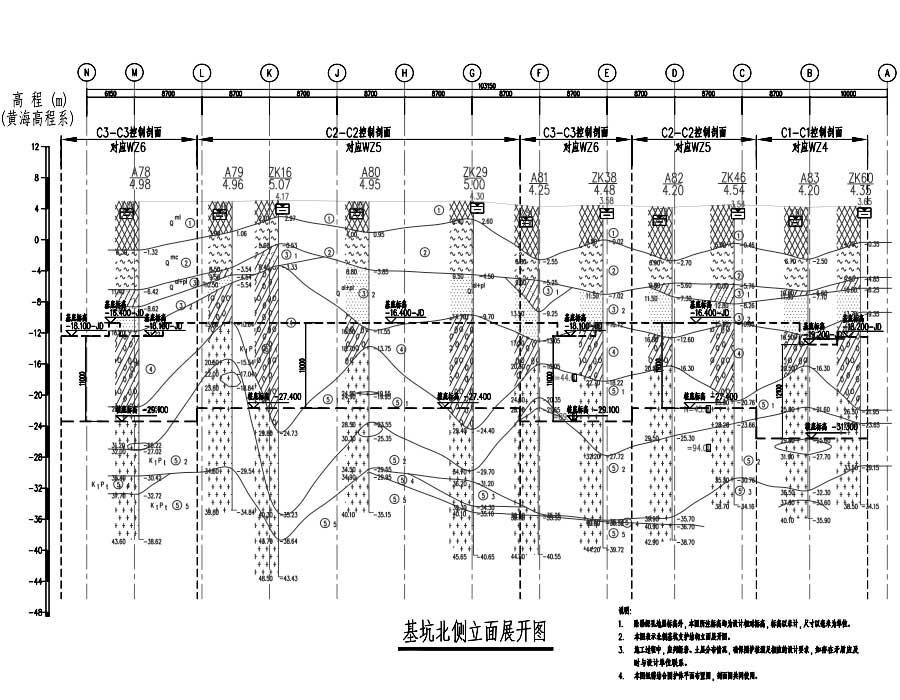

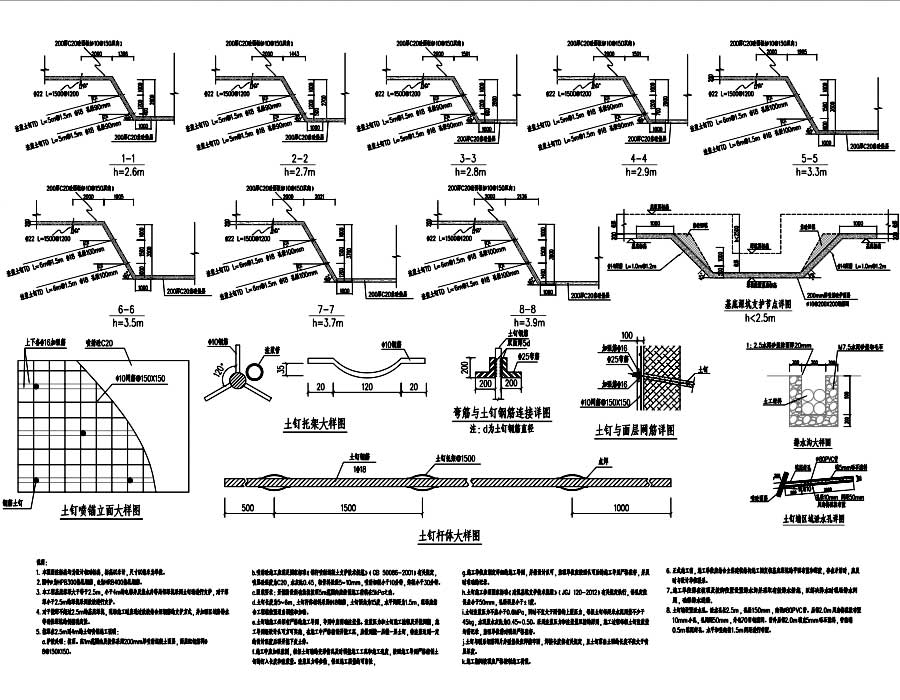

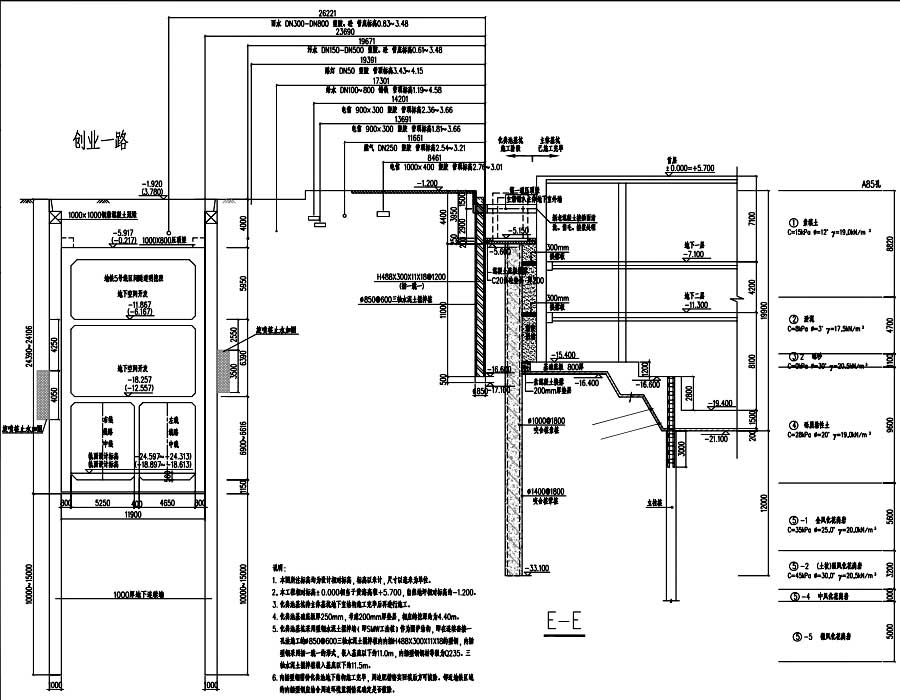

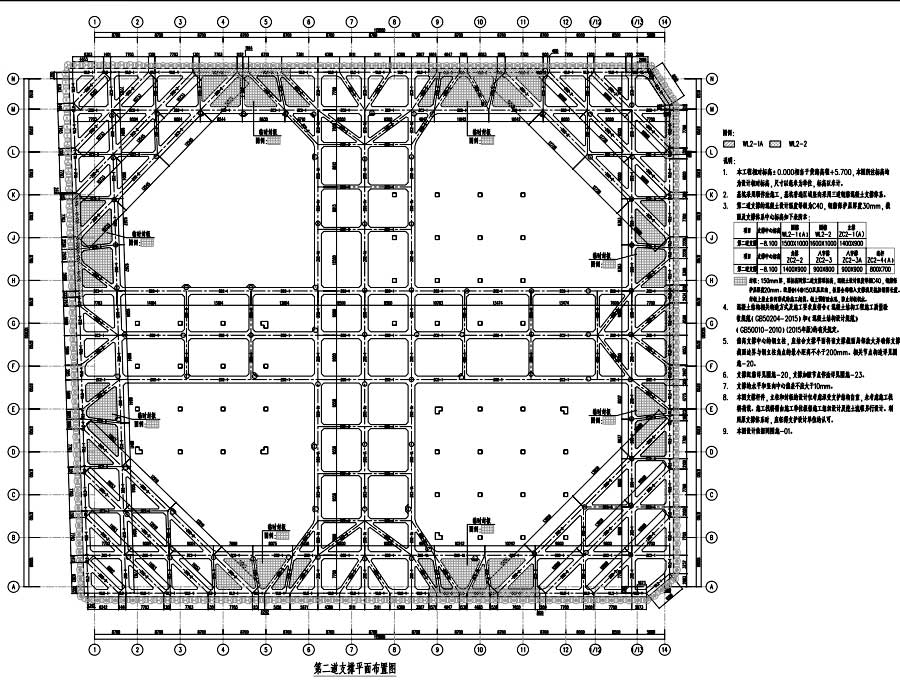

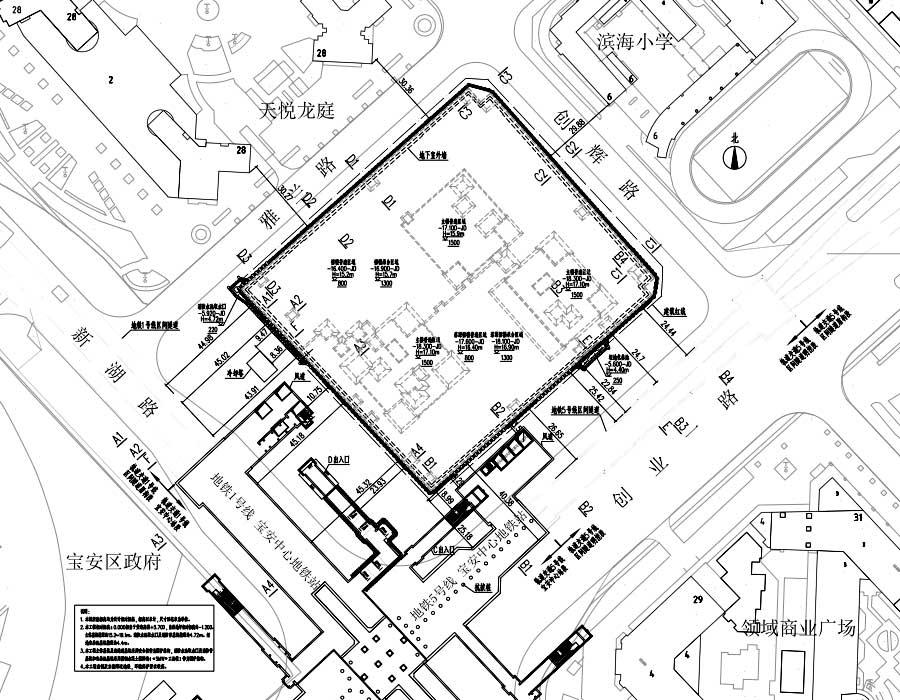

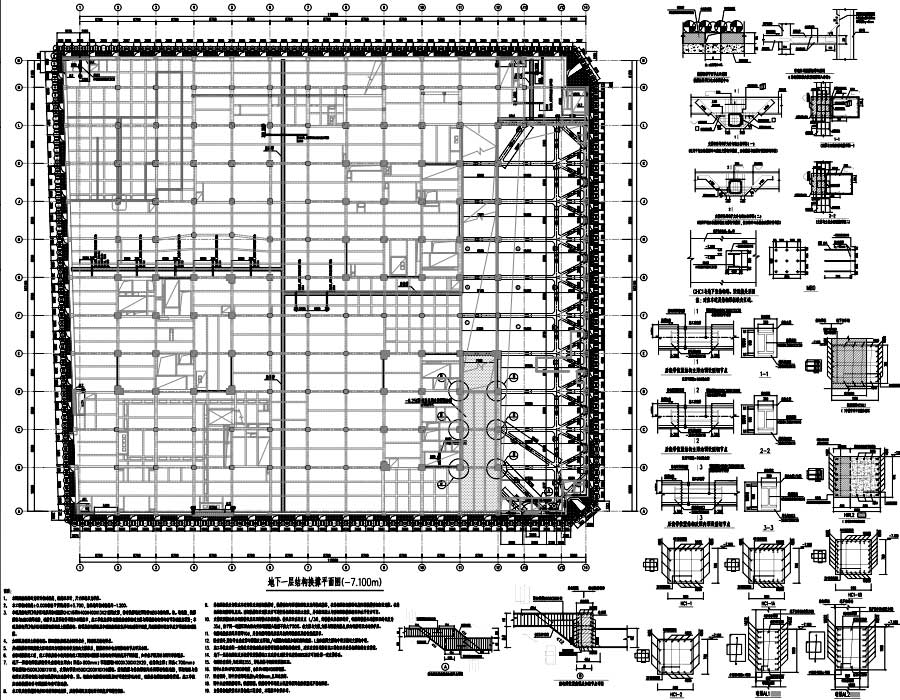

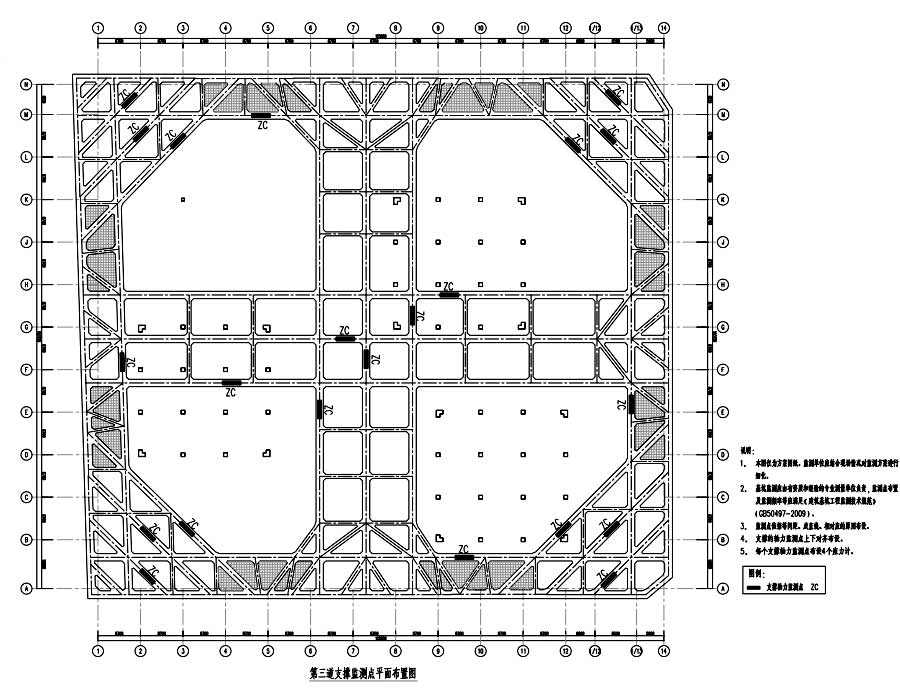

说明:该项目为某地基坑支护设计施工图,该套图纸为PDF版,图纸内容含:基坑支护设计施工总说明,环境总平面图,围护体平面布置图,围护桩配筋详图,围护剖面图,基坑西侧立面展开图,基坑南侧立面展开图,基坑东侧立面展开图,基坑北侧立面展开图,支撑平面布置图,支撑配筋节点详图,支撑加腋节点详图,立柱桩平面布置图,基坑钢立柱与立柱桩详图,基底深坑支护平面布置图,基底深坑支护土钉及放坡详图,基础底板换撑平面图,结构换撑平面图,斜换撑平面布置图,埋地化粪池围护体平面布置图,埋地化粪池围护剖面图,埋地化粪池压顶梁平面布置图,消防水池取水口及管线基坑围护体平面布置图,消防水池取水口及管线基坑围护剖面图,消防水池取水口及管线基坑支撑平面布置图,周边建、构筑物监测点平面布置图,周边管线监测点平面布置图,基坑监测点平面布置图,支撑监测点平面布置图,附属基坑支撑监测点平面布置图,立柱桩位移监测点平面布置图,监测剖面示意图。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2019
