某医疗综合楼及感染楼暖通空调施工图1500161015文件大小:33.89M图纸张数:96张推荐人:馒头所属分类:采暖通风
分 享
下  载
冷热源:空调系统:采暖系统:建筑面积:115092,3634㎡建筑高度:79.1,13.5m地上层数:19,3层地下层数:1层高度类别:高层图纸深度:施工项目地址:浙江省设计时间:2013

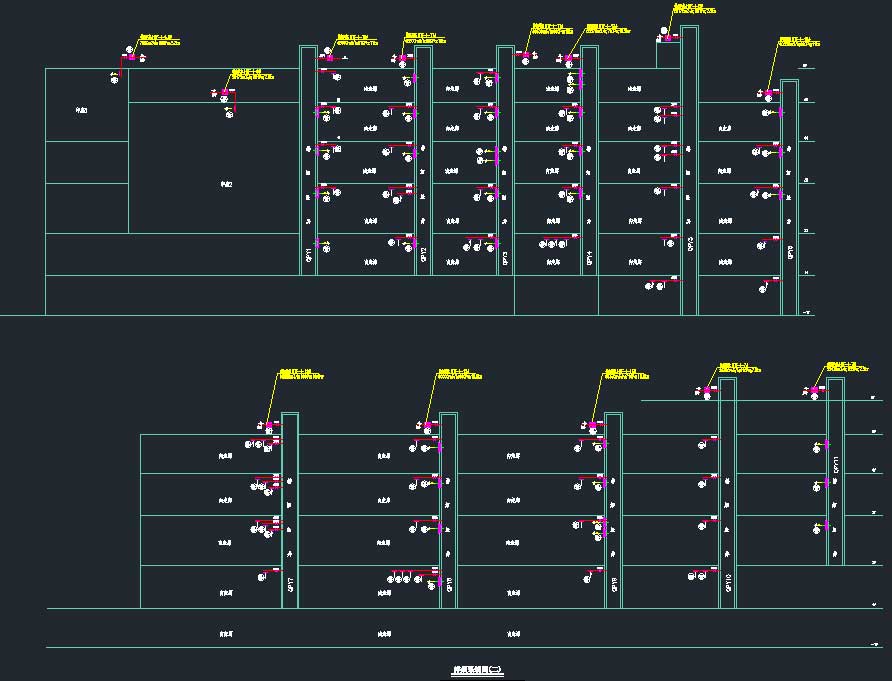

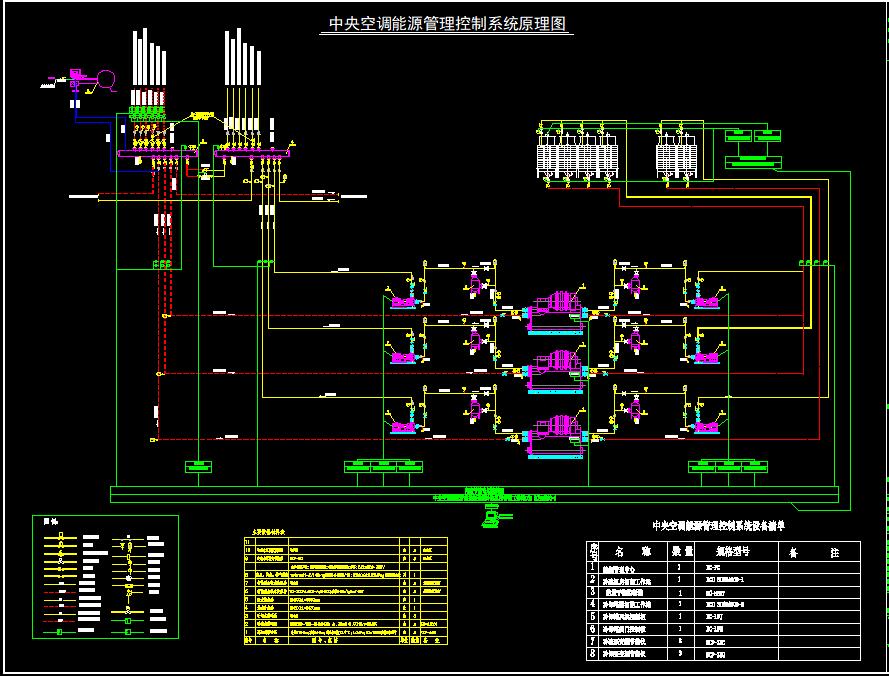

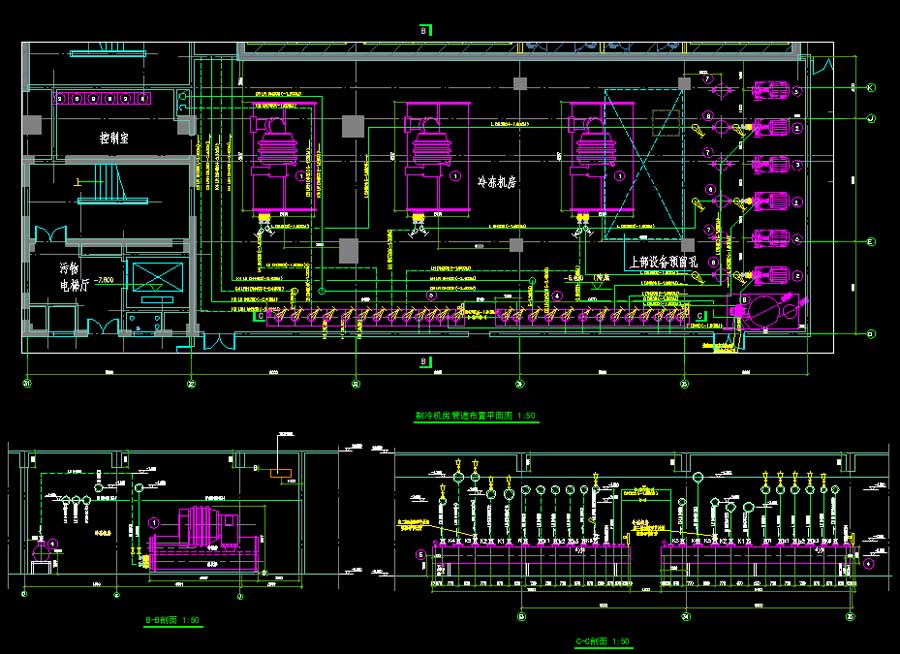

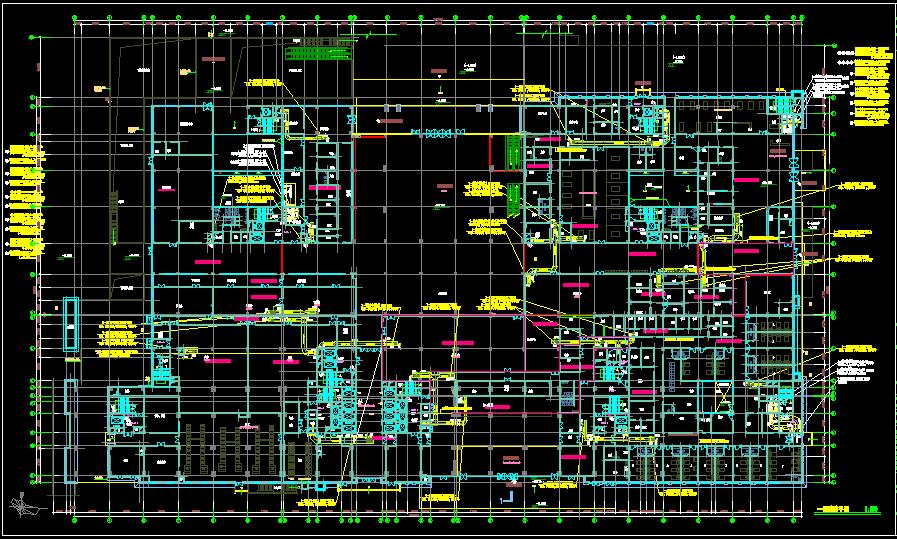

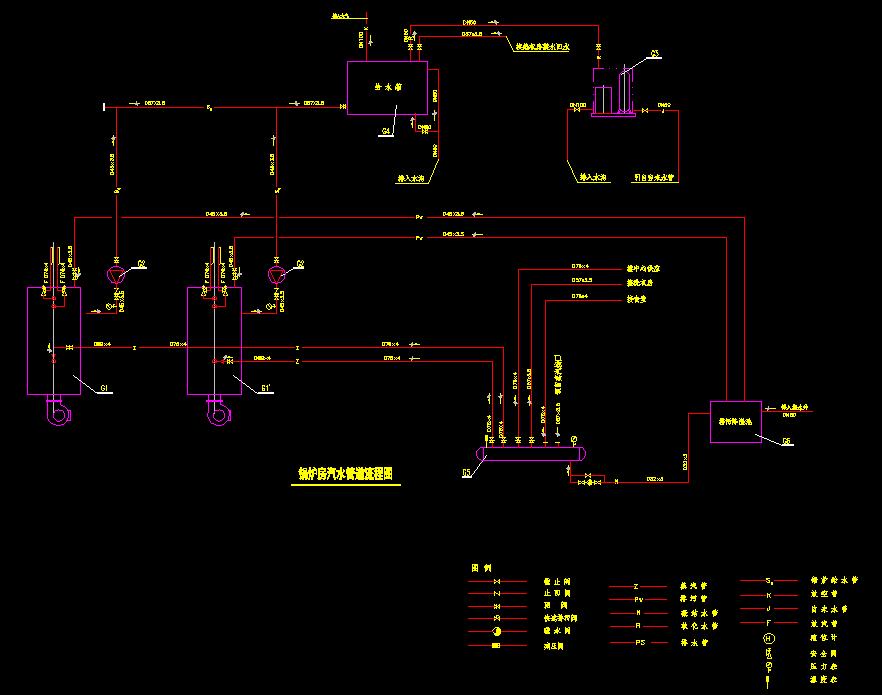

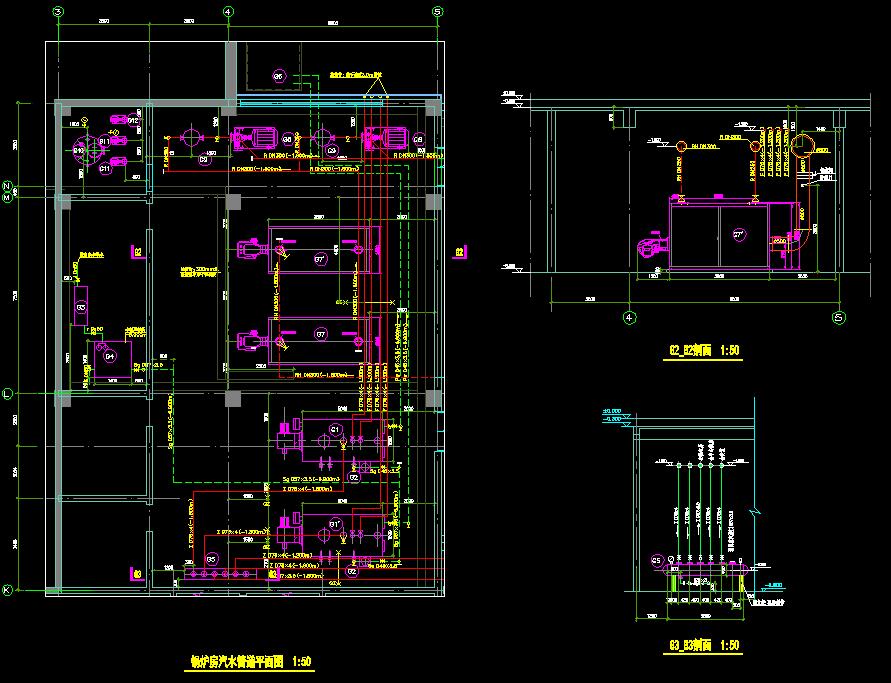

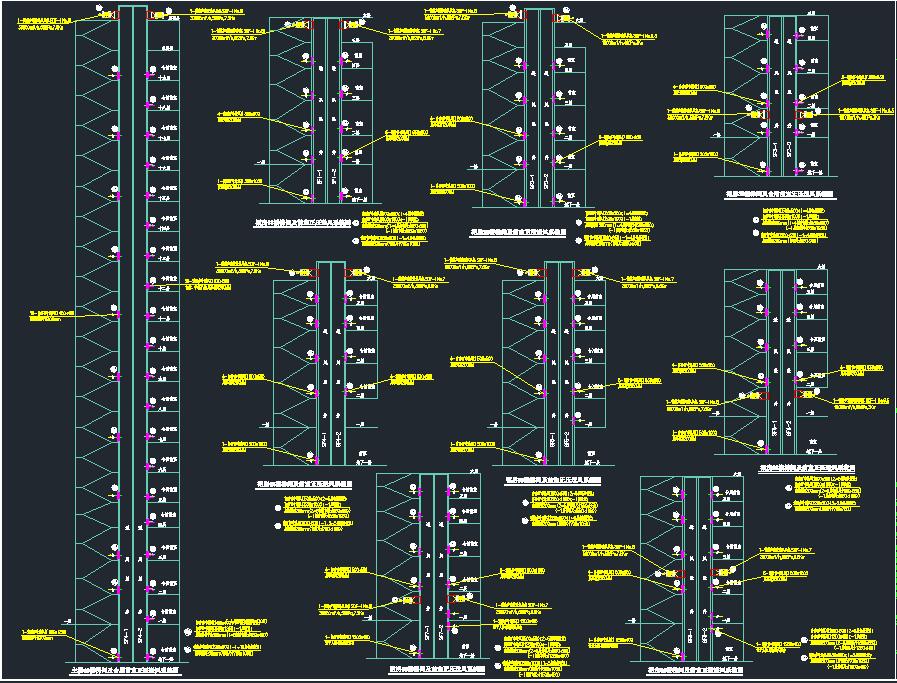

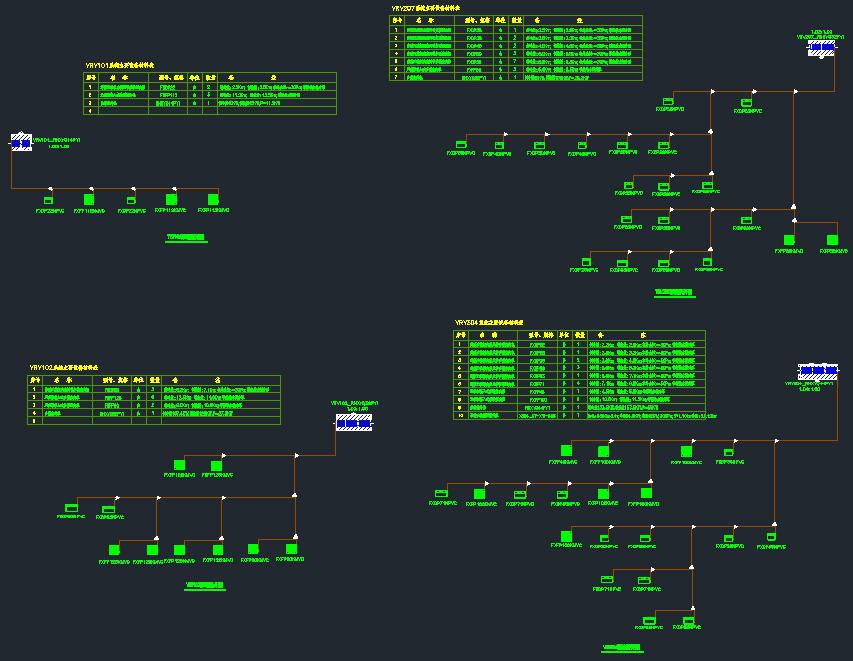

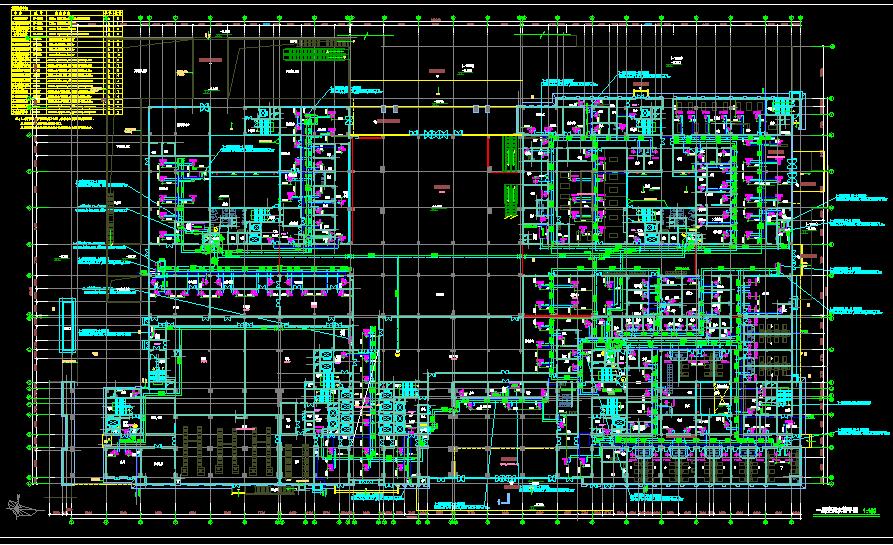

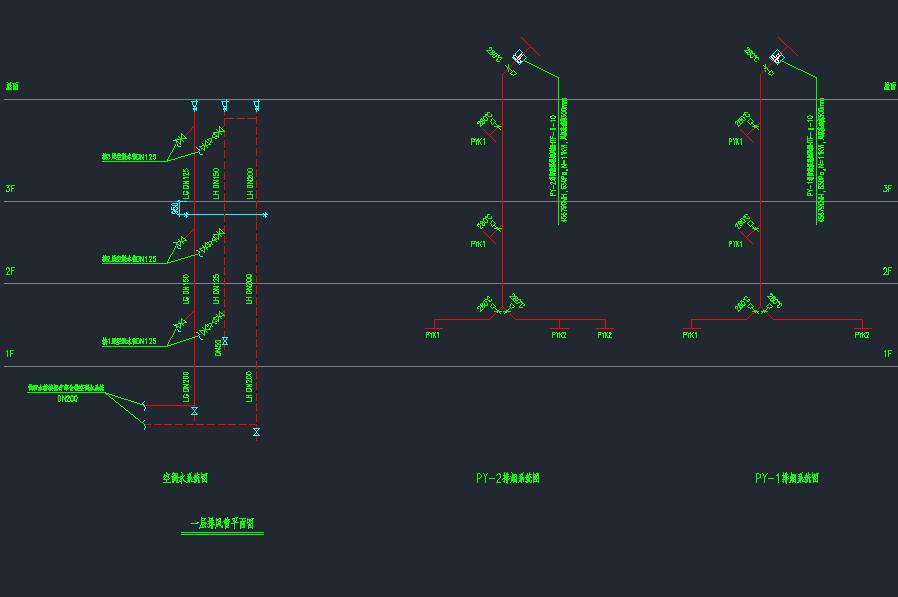

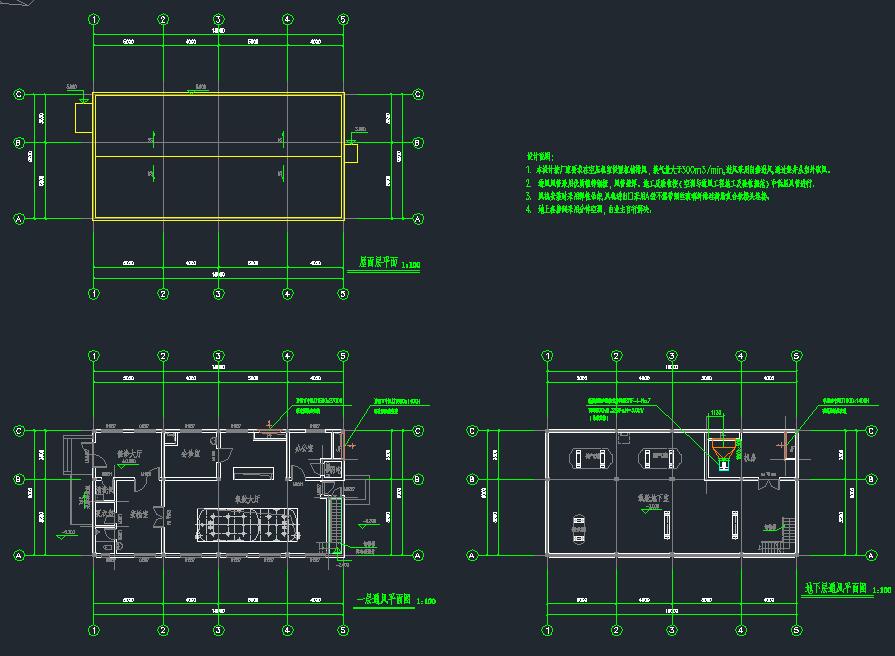

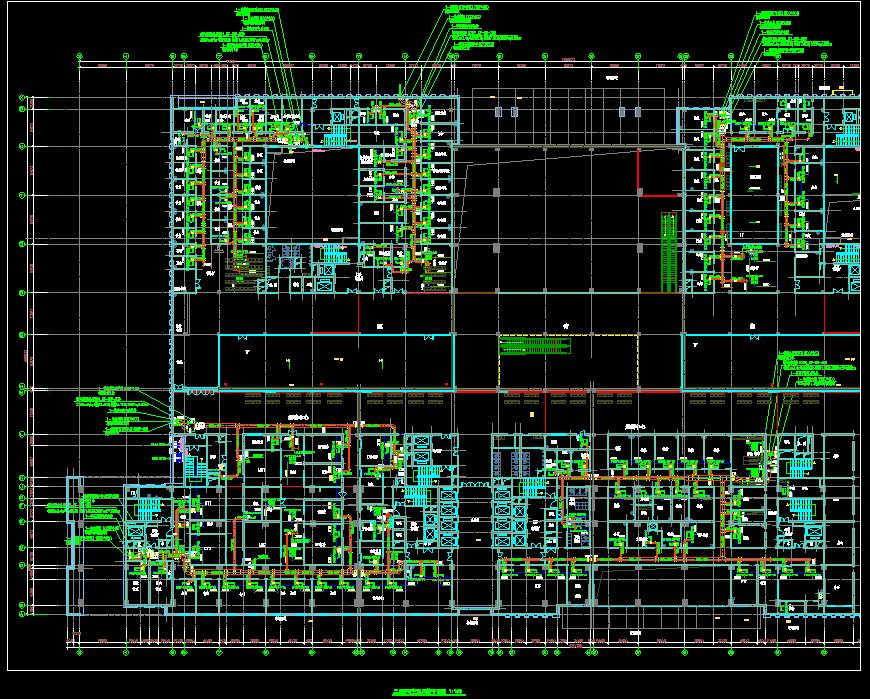

说明:某人民医院医疗综合楼、感染楼以及开闭所、生活垃圾站、公厕、高压氧暖通空调施工图,其中,医疗综合楼的总建筑面积为115092平方米,由地下1层及地上19层构成,总建筑高度为78.1米。地下一层平时为核医学用房、餐厅、食堂、洗衣房、非机动停车、制冷机房、消防生活泵房及水池、锅炉房等,战时汽车库局部为人防工程;地上一层为门诊大厅、急诊用房、住院大厅、变配电房;二层为门诊、体检用房、医技用房、功能检查及科研用房;三层为体检中心、各科诊室、检验中心、中心供应、及科研用房;四层为手术室、ICU、各科诊室、体检中心、多功能厅及科研用房;五层为诊室、静脉液体配置中心、病理科、设备机房、计算机中心;六层为标准病房、母婴病房、产房及新生儿ICU;七~十七层为各科病房;十八层为VIP病房及行政办公用房;十九层为行政办公用房。地下室人防、洁净空调区域均为深化设计后出图。感染楼的总建筑面积为3634平方米,共3层,建筑高度13.5米。设计范围包括感染楼的中央空调、通风、防排烟系统。图纸内容含暖通说明、材料表、各层空调水管平面图、各层消防平面图、各层空调 风管平面图、空调水立管K2、K3、K4系统图、消防送风系统图、消防排烟系统图、VRV空调冷媒管平面图、VRV空调风平面图、VRV101,VRV102、VRV201~VRV207、VRV301~VRV304、VRV401,VRV402、VRV501系统展开图、剖面图、风机盘管标准接管详图、空调机房详图、制冷机房说明、制冷机房设备,管道平,剖面图、制冷机房冷热源系统流程图、制冷机房智能管理及节能优化系统设计说明、中央空调能源管理控制系统冷冻水控制原理图、地源空调系统说明、地源热泵系统原理图、地源热泵机房平面图、地埋孔定位图、地埋孔连管及标号图、水平总管平面图、地埋系统大样图、分集水器大样图、锅炉房说明、锅炉房设备布置平,剖面图、锅炉房汽水管道布置平剖面图、锅炉房烟道及燃油管道布置平、剖面图、油罐安装详图、真空热水机组管道流程图、锅炉房汽水管道流程图、锅炉房燃油系统流程图和空调通风说明、消防排烟平面图、新风管平面图、排风管平面图、空调水管平面图、空调水系统图、消防排烟系统图、空调机组标准接管详图、剖面图、开闭所、生活垃圾站、公厕通风平面图、高压氧通风平面图等。
