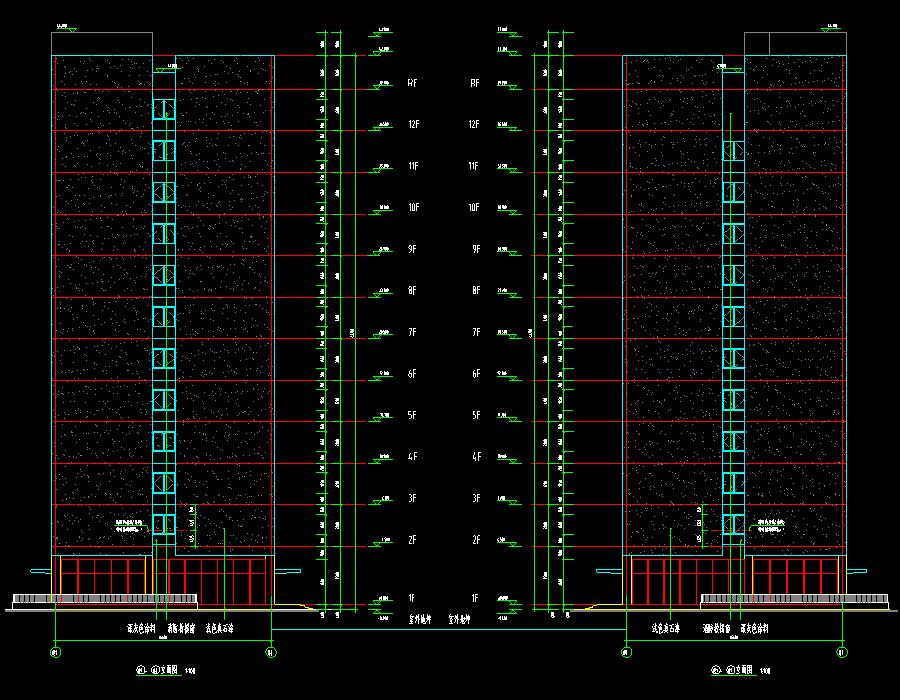

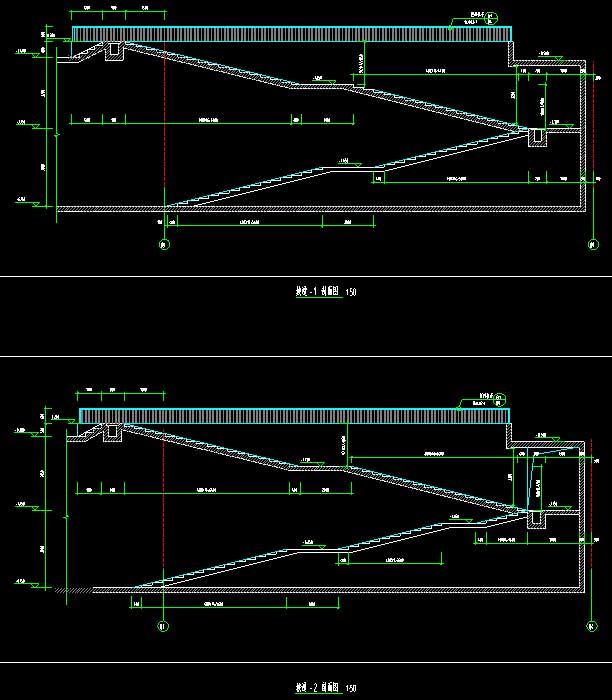

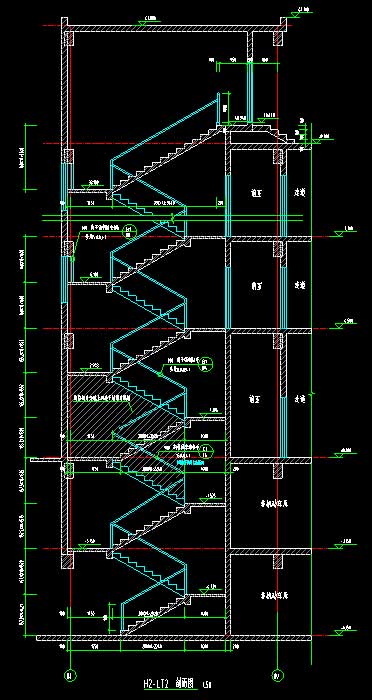

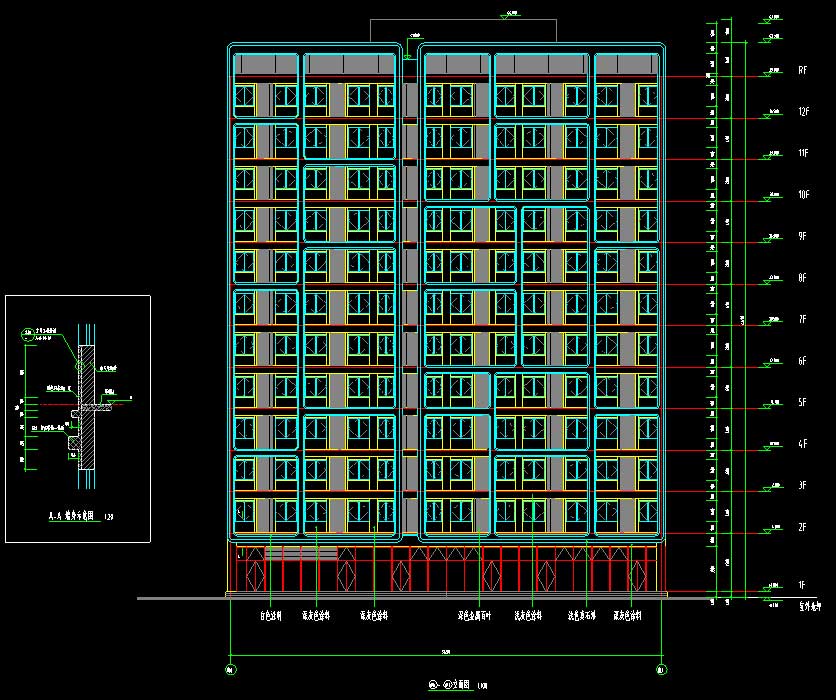

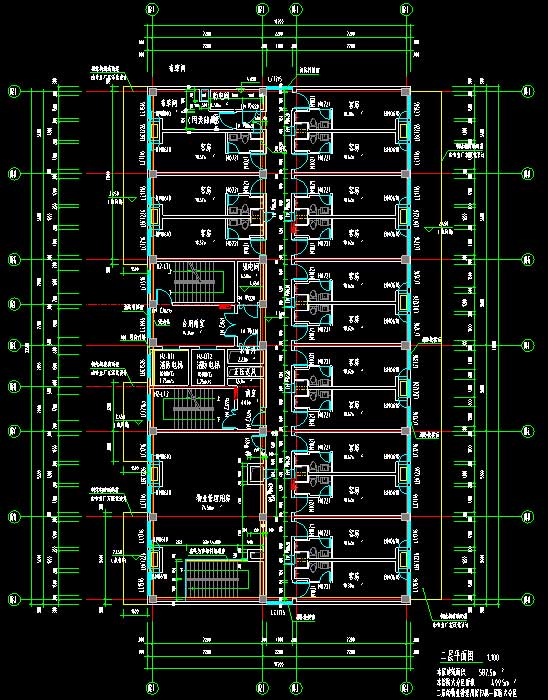

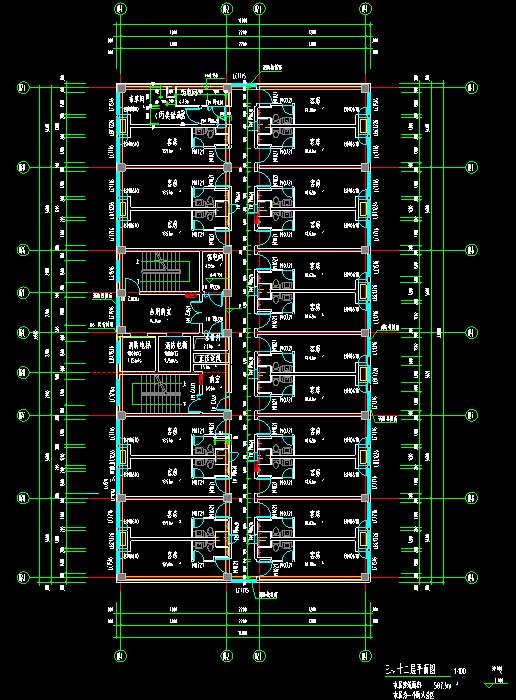

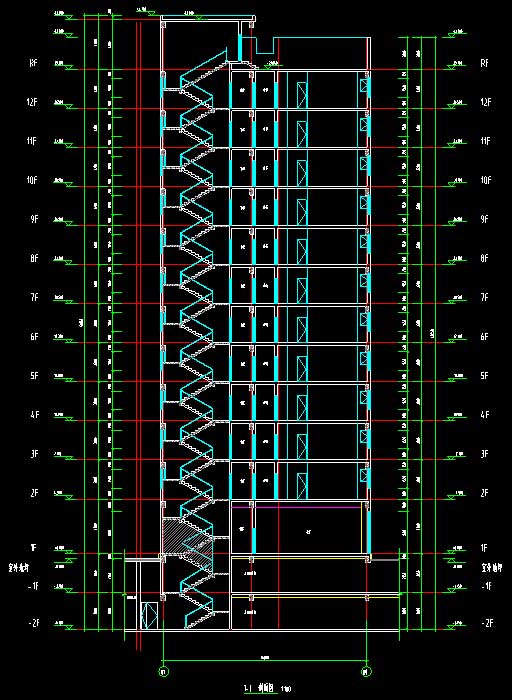

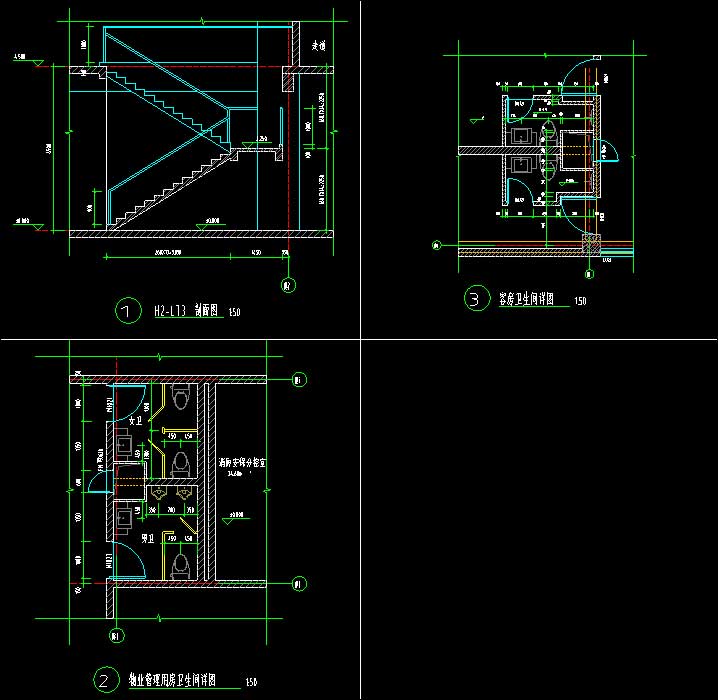

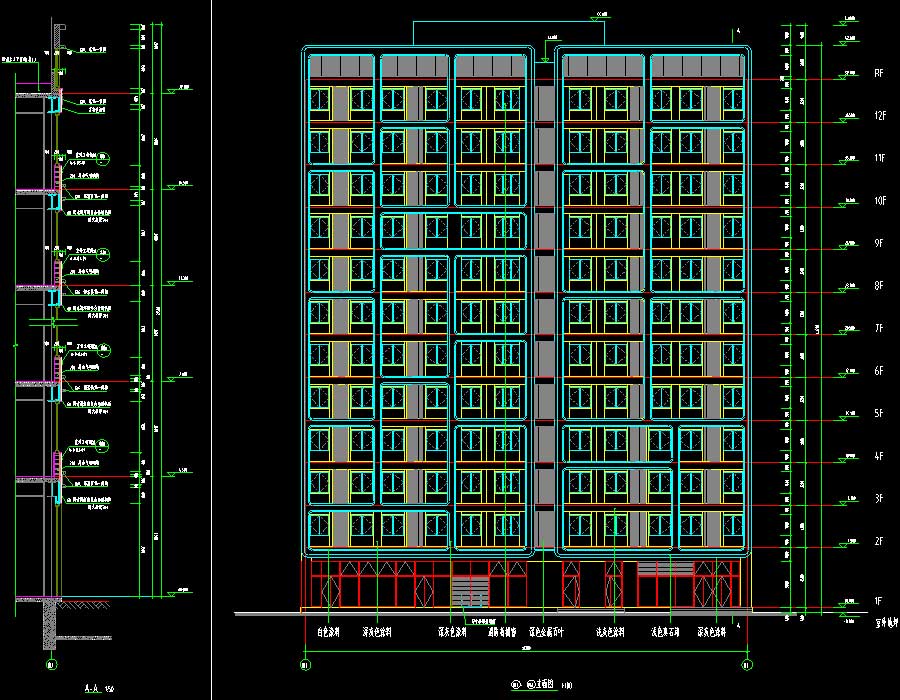

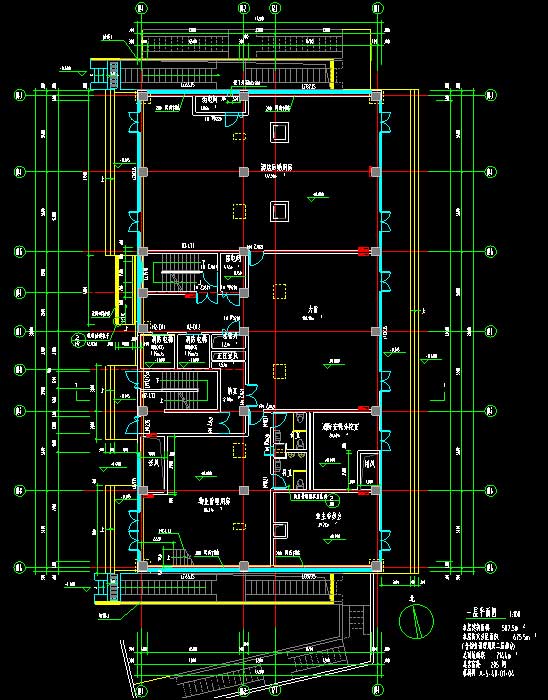

说明：该项目为某商业中心全专业施工图（含公共建筑规定性指标计算报告书），总用地面积33303.8平方米，拟建一个大型的商业园区，建筑高度不超过60米(建筑女儿墙最高点)。整个基地内由1栋4层商业中心，1栋9层酒店1号楼(内含3层公共服务设施)，1栋12层酒店2号楼，10栋2层小商业。酒店高度不超过60米，多层商业中心高度低于24米。总建筑面积83436.29平方米，地上总建筑面积55174.94平方米，地上计容建筑面积为52286.97平方米(其中餐饮面积为3000平方米)，地下建筑面积28261.35平方米。抗震设防烈度为7度，主要结构形式为钢框架结构。图纸内容含：建筑说明，节能说明，平面图，立面图，剖面图，楼梯详图，卫生间放大平面图，墙身大样、节点详图，门窗表，门窗立面，坡道大样图；给排水说明，游泳池设计说明，总平面图，给排水平面图，卫生间详图，消火栓、喷淋、冷热水、给水、排水、雨水系统原理图，消防平面图，泳池机房设备基础平面图，游泳池管道平面布置图，游泳池附件平面布置图，游泳池剖面图；结构说明，桩、基础平面图及详图，楼梯详图，平面图及详图，钢结构节点详图，幕墙构架平面图，柱脚平面布置图，结构平面布置图，支撑剖面图柱布置平面图，平面图，桁架立面图，屋顶步道横向斜腹杆布置图、上下弦平面布置图、纵向桁架展开图；电气说明，变电所低压配电干线图，变电所平面布置图，10KV高压系统图，智能疏散逃生系统图，火灾报警系统图，防火门监控系统图，高空水炮灭火系统图，防雷、接地平面图，强弱电系统图，电力、照明平面图，火灾报警平面图，配电箱系统图，弱电平面图；暖通说明，动力热水锅炉系统图，动力设计说明，煤气管道平面布置图，锅炉房平面布置图，冷冻机房平面布置图，冷冻机房原理图，安装详图，消防通风平面图，空调冷媒管平面图，消防风管平面图，消防排烟系统原理图，正压送风系统原理图，VRV系统原理图，空调风管平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
