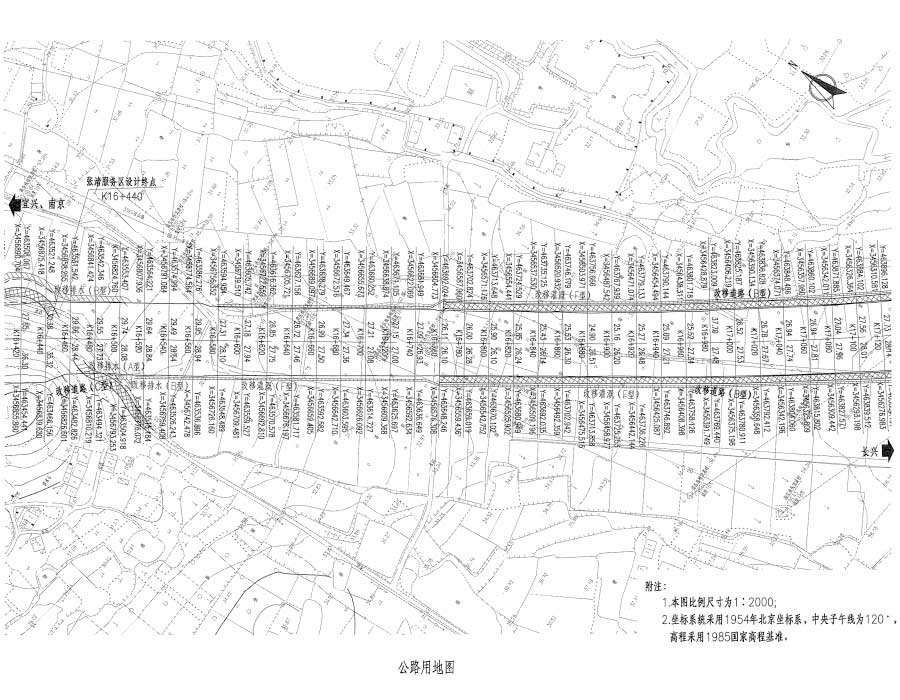

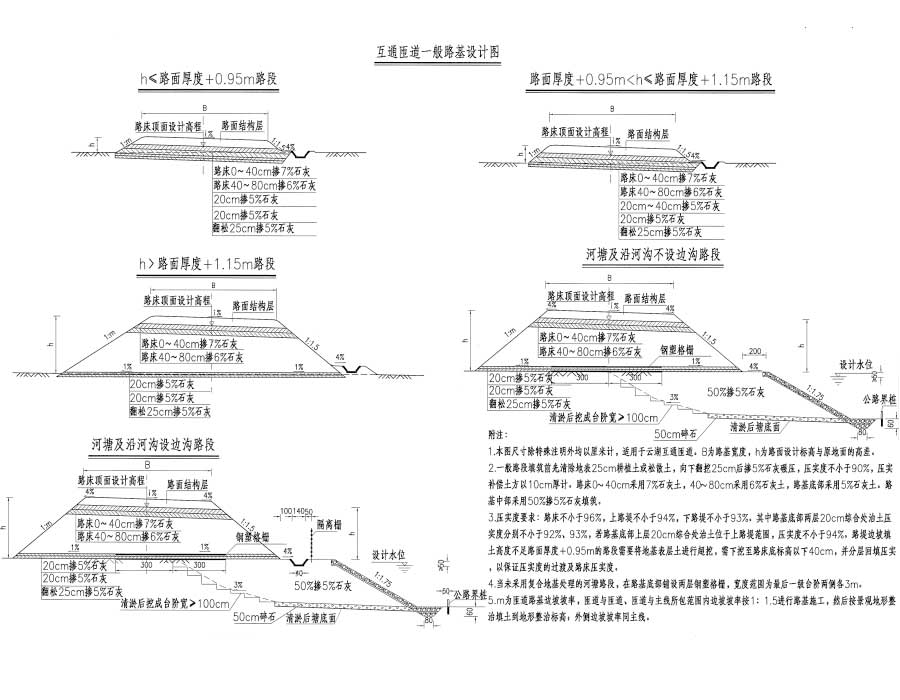

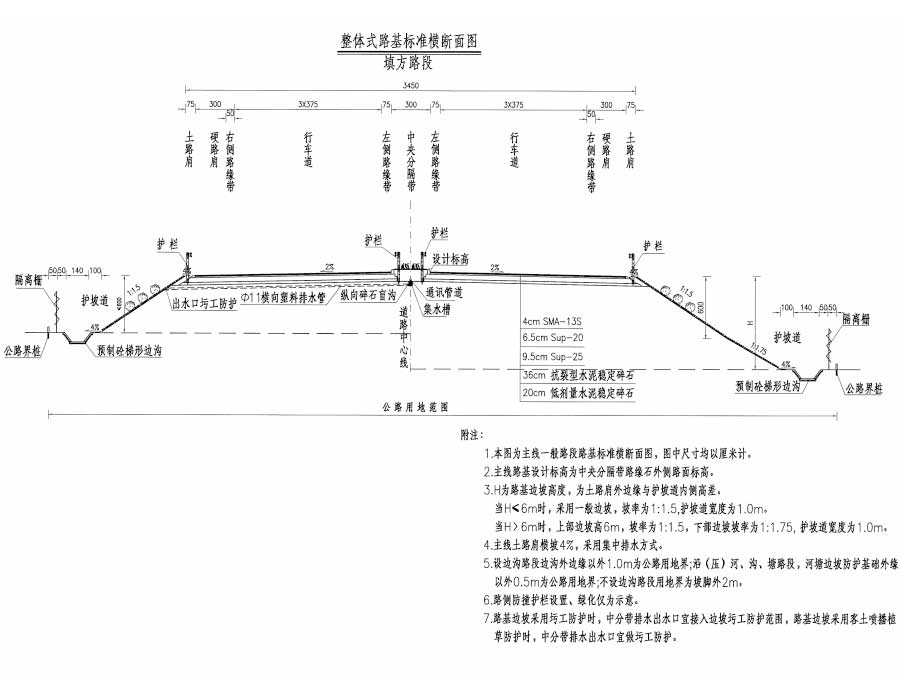

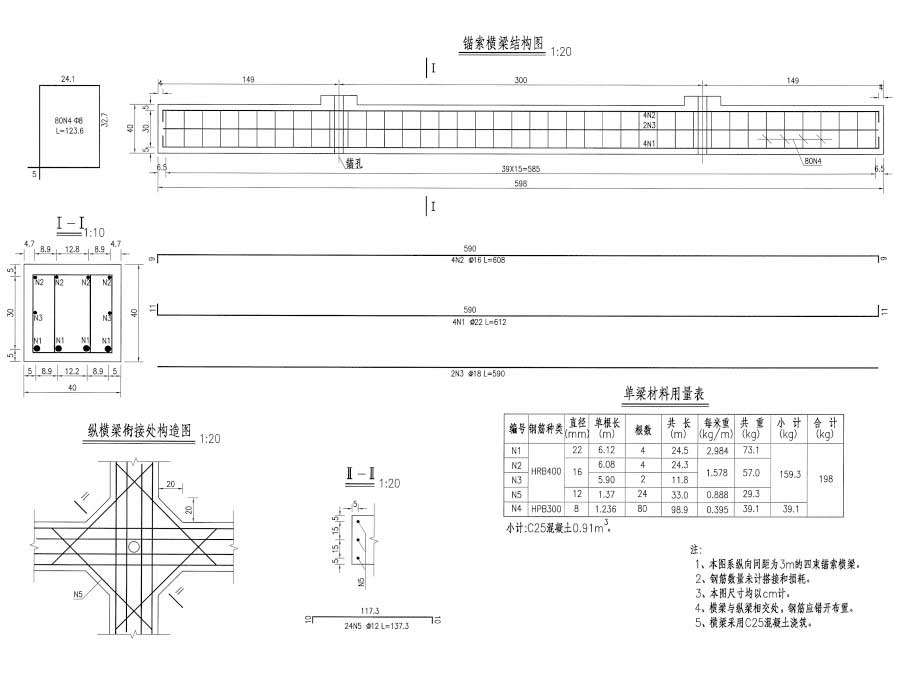

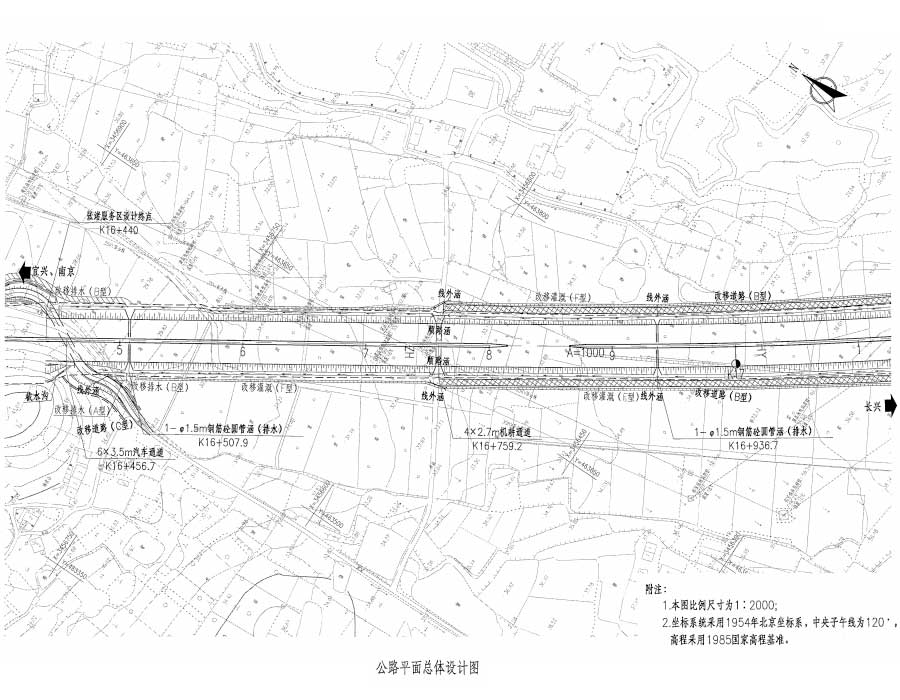

说明：该项目为某高速公路施工图，路线长25.453km，全线共设3处互通式立交，隧道4座。图纸内容含：（第一册）总体设计，项目地理位置图、说明书、路线平、纵面缩图、主要技术经济指标表、公路平面总体设计图；（第二册）路线，说明、路线平面图、路线纵断面图、直线、曲线及转角表、纵坡、竖曲线表、总里程及断链桩号表、公路用地表、公路用地图、赔偿树木、青苗表、砍树挖根数量表、拆迁建筑物表、拆迁电力、电讯设施表、路线逐桩坐标表、控制测量成果表；路基、路面，说明、路基设计表、边沟（排水沟）设计表、路基标准横断面图、一般路基设计图、路基横断面设计图、超高方式图、耕地填前夯（压）实数量表、挖淤泥排水数量表、高填深挖路基工程数量表、高填深挖路基设计图、低填浅挖路基处理工程数量表、低填浅挖路基处理设计图、桥头路基处理工程数量表、桥头路基处理设计图、陡坡路堤或填挖交界处理工程数量表、陡坡路堤或填挖交接处理设计图、特殊路基设计表、特殊路基设计工程数量表、特殊路基设计图、特殊路基处理段地质纵断面图、中间带设计图、中央分隔带开口设计图、路基土石方数量表、路基土石方数量汇总表、路基土石方运量统计表、取土坑（场）、弃土堆（场）一览表、取土坑（场）、弃土堆（场）设计图、取土坑（场）、弃土堆（场）位置示意图、路基支挡、防护工程数量表、路基支挡、防护工程设计图、挡土墙设计图、路面结构设计图、路面工程数量表、路基、路面排水工程数量表、路基、路面排水工程设计图；（第四册）桥梁、涵洞，说明、桥梁表、全桥工程数量表、桥位平面布置图、工程地质纵断面图、桥型布置图、桩位坐标图、主梁布置图、桥墩立柱基桩钢筋构造图、U台一般构造图、U台盖梁钢筋构造图、U台侧墙顶钢筋构造图、U台承台钢筋构造图、U台台后排水构造图、桥台基桩钢筋构造图、桥头锥坡防护构造图、桥头踏步一般构造图、引用公用构造图数量一览表、全桥工程数量表、桥位平面图、桥型布置图、箱梁一般构造图、箱梁纵向预应力钢束布置图、箱梁钢筋构造图、箱梁托梁钢筋构造图、箱梁梁端锚下加强钢筋构造图、基础坐标图等等及第五册 隧道工程、第六册 路线交叉工程、第八册 环境保护工程、其他工程、筑路材料、施工组织计划及附件册、桥涵通用图等。
