结构类型：框剪基础类型：条基,筏基,独立抗震烈度：7度抗震风压：0.4kN/㎡雪压：0.35kN/㎡建筑面积：59189.3㎡建筑高度：99,99.2m地上层数：28,20层地下层数：1层高度类别：高层图纸深度：施工项目地址：河南省设计时间：2017

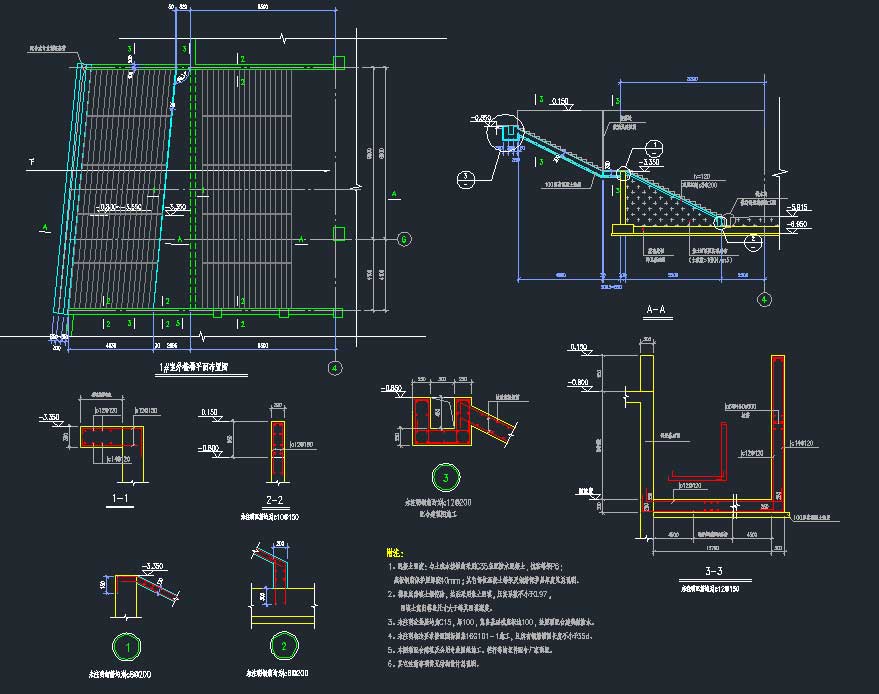

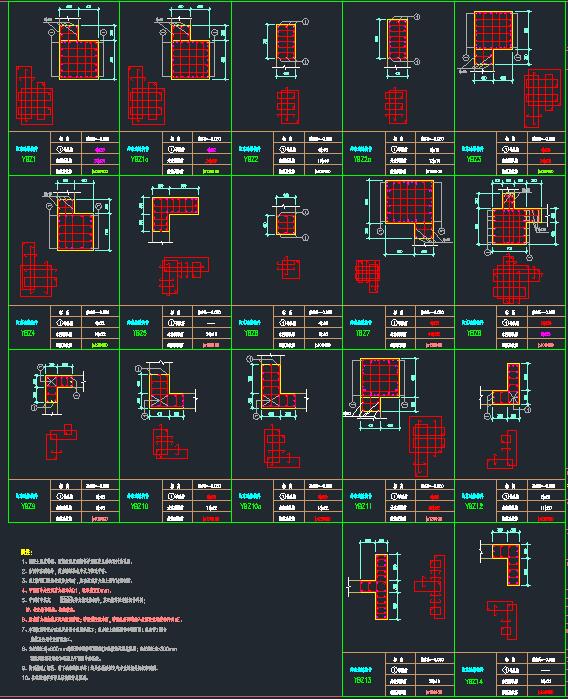

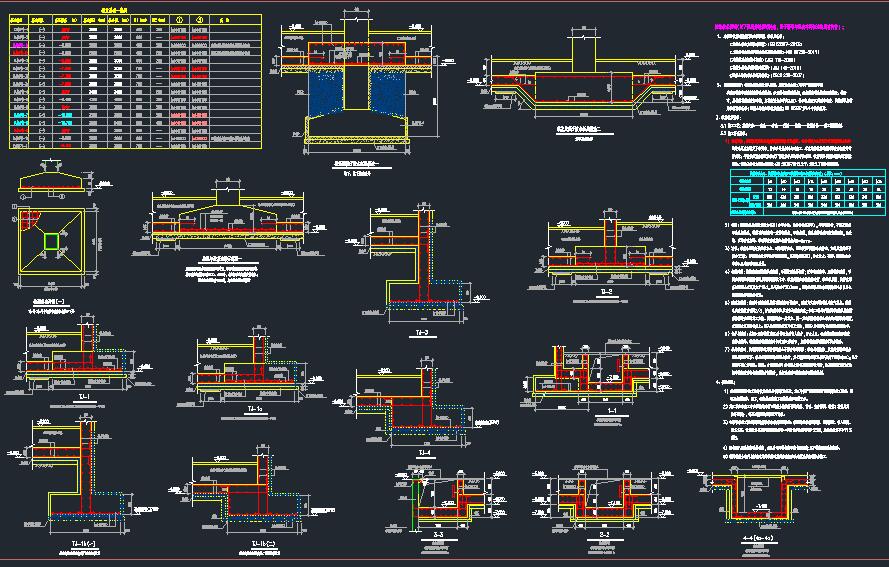

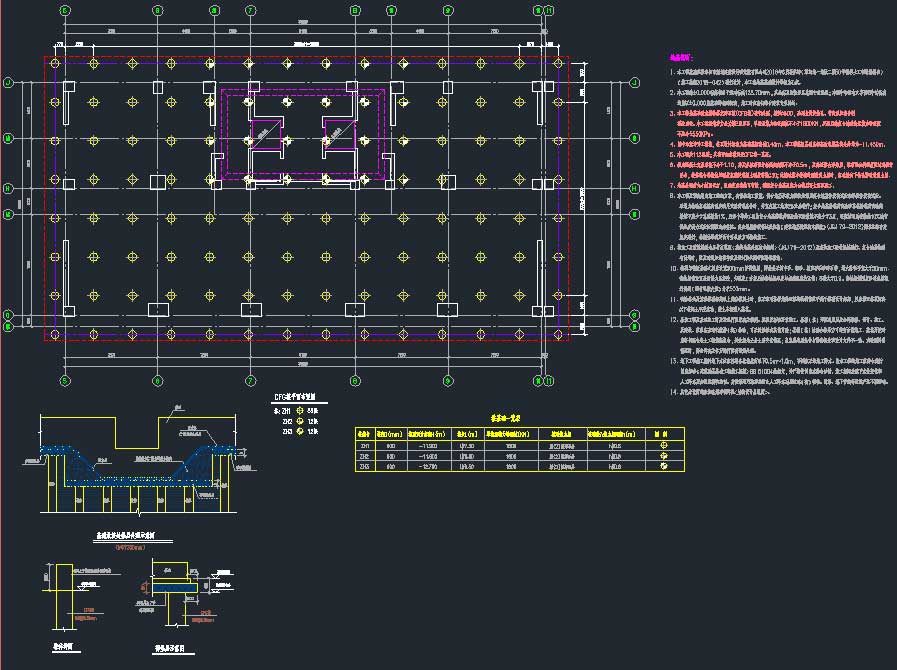

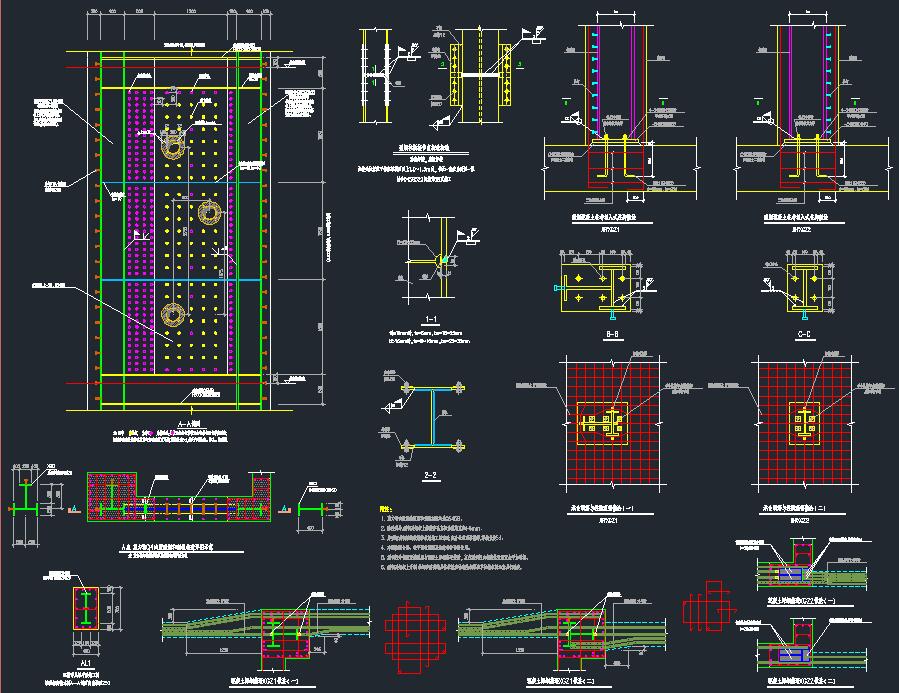

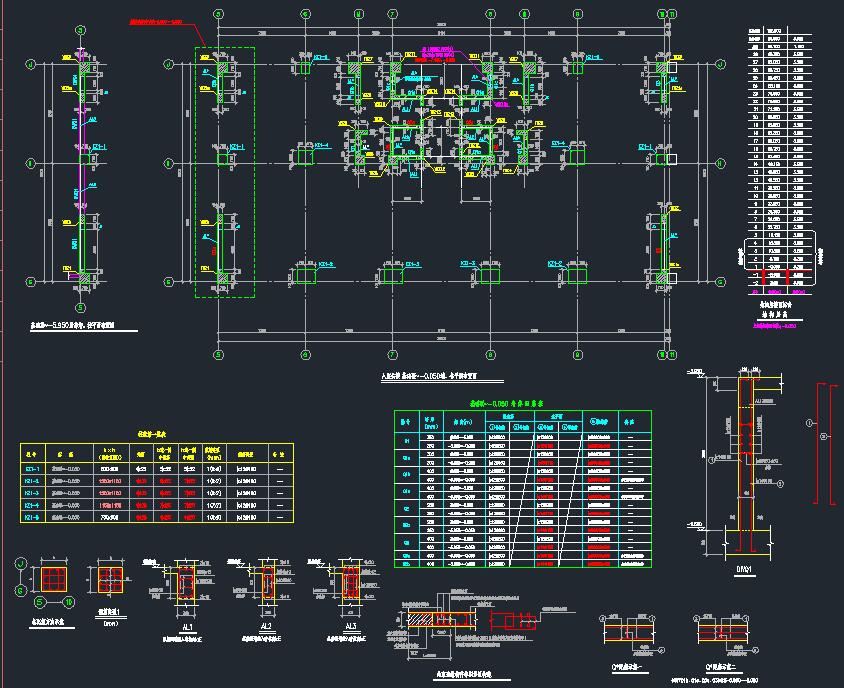

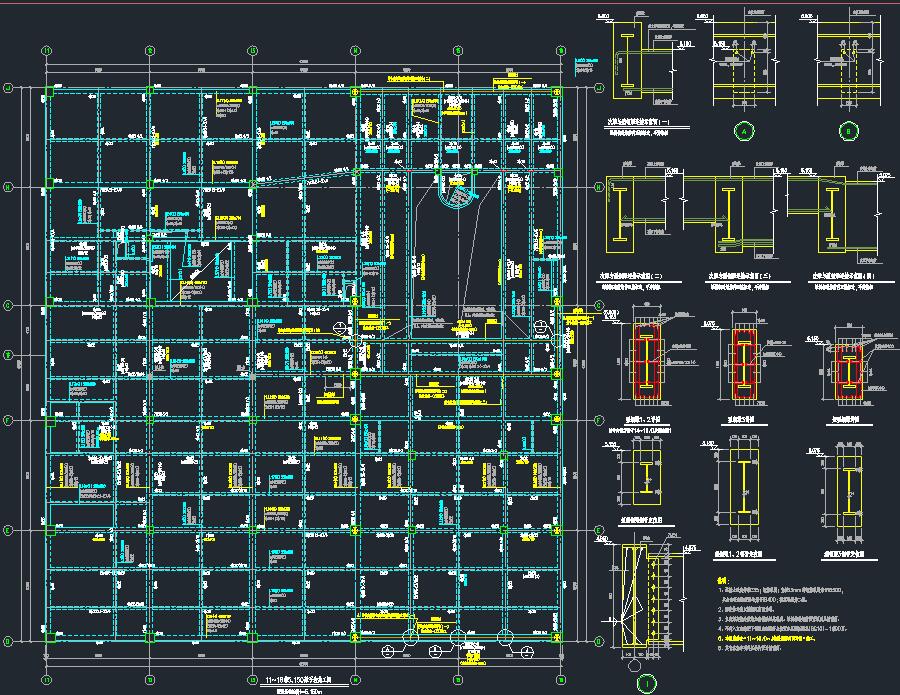

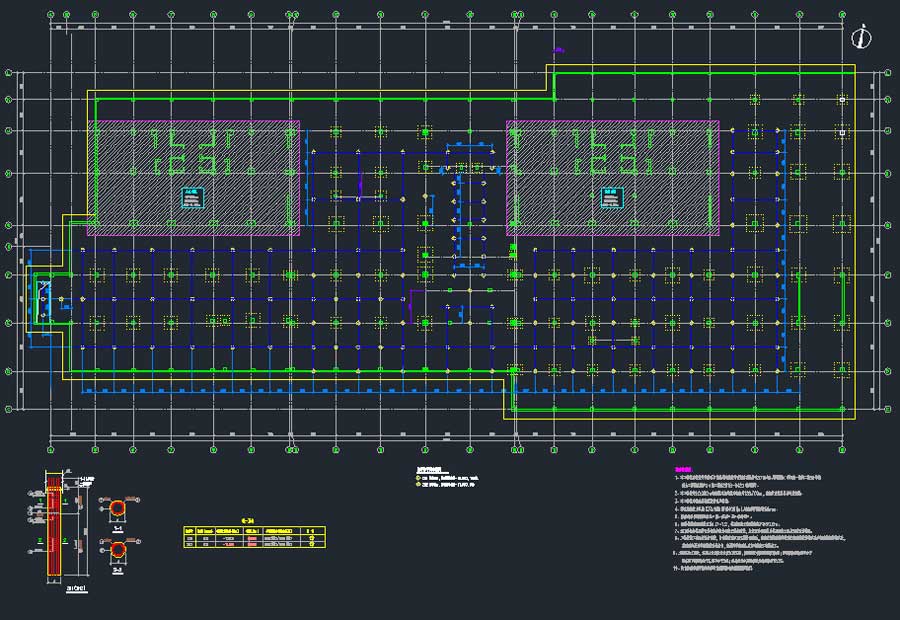

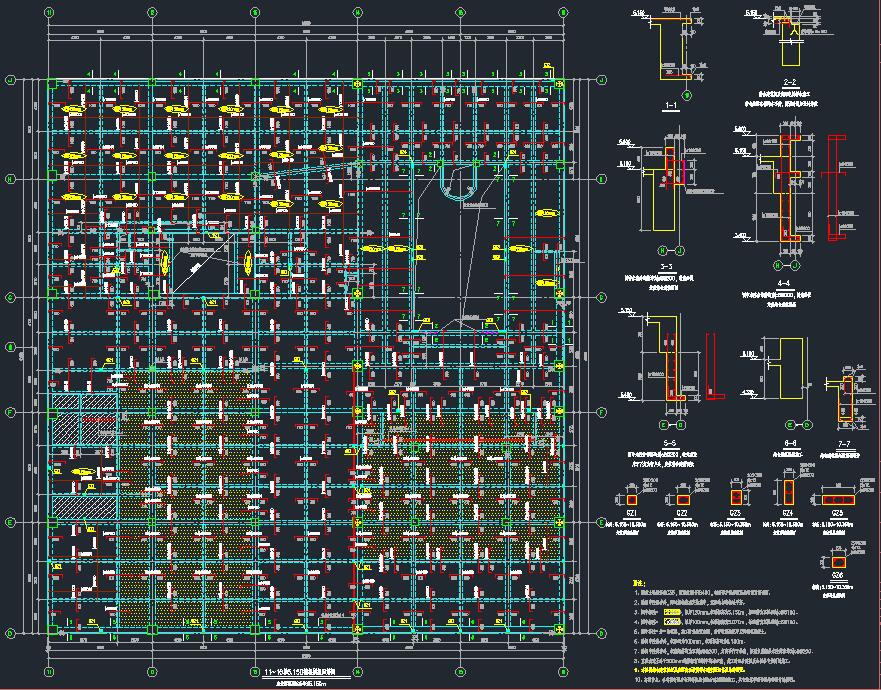

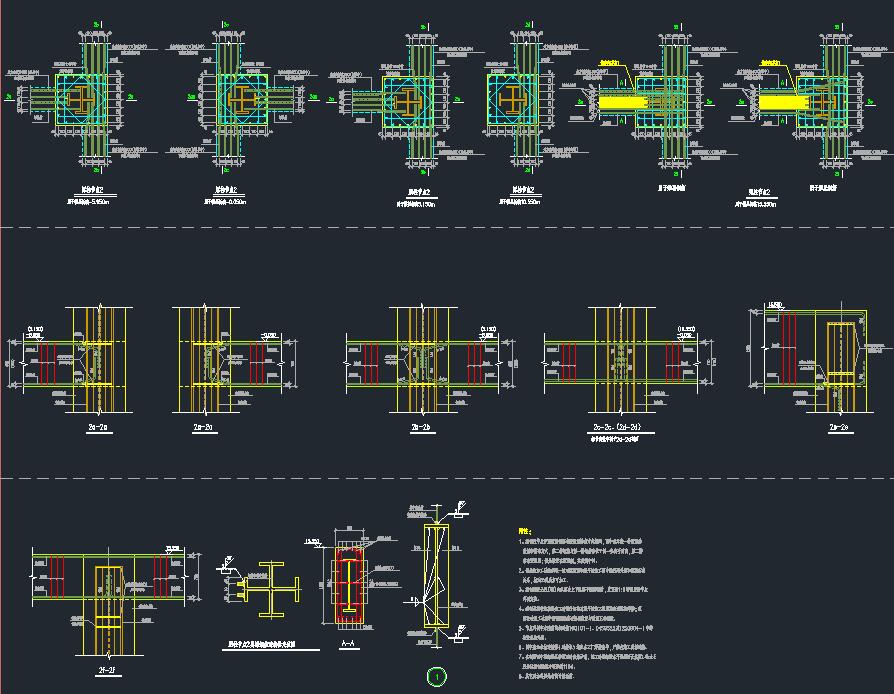

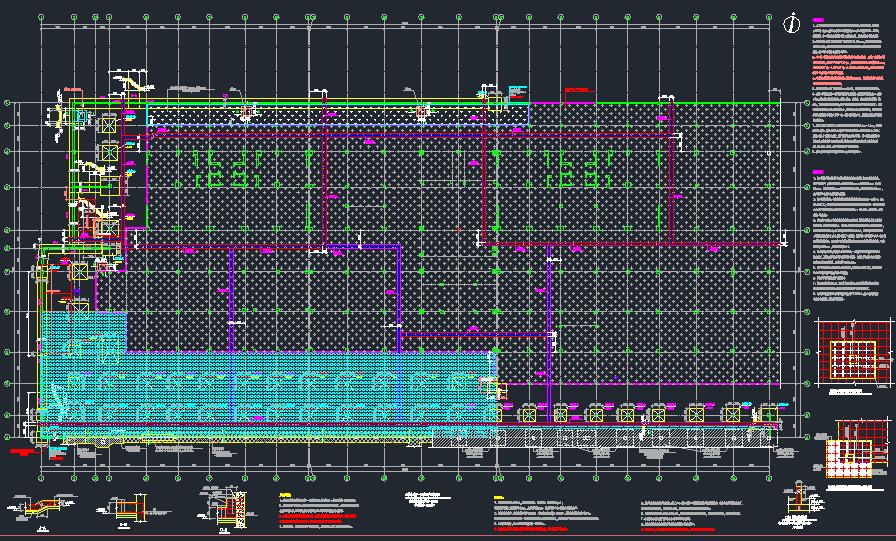

说明：某地块50#商住楼总长约为145.67米，总宽约为45.82米，建筑结构总高度：A座为99米，B座为99.2米，地下1层，A座地上28层，B座地上20层。主要建筑功能：地下为商业、地下车库、仓库及公用站房，地上1~3层为商业，4层及以上为住宅。总建筑面积为59189.3平方米，其中，地上建筑面积为45655.82平方米，地下建筑面积为13533.48平方米，建筑层高：地下1层为5.9米，地上1~3层为5.2米，A座4层、5层为3.6米，6~28层均为3.3米，B座4~20层均为4.9米。结构类型及体系为框架剪力墙结构，基础类型：主楼筏板基础，裙房和车库为柱下独立基础、墙下条形基础、地基形式：天然地基。图纸内容含结构设计总说明、筏板基础施工图、CFG桩平面布置图、抗浮桩平面布置图、基础平面布置图及详图、各层墙、柱平面布置图及墙柱配筋详图、边缘构件详图、钢柱详图、各层楼板模板配筋图、各层梁平法施工图、梁柱节点详图、汽车坡道详图、楼梯详图等等。
