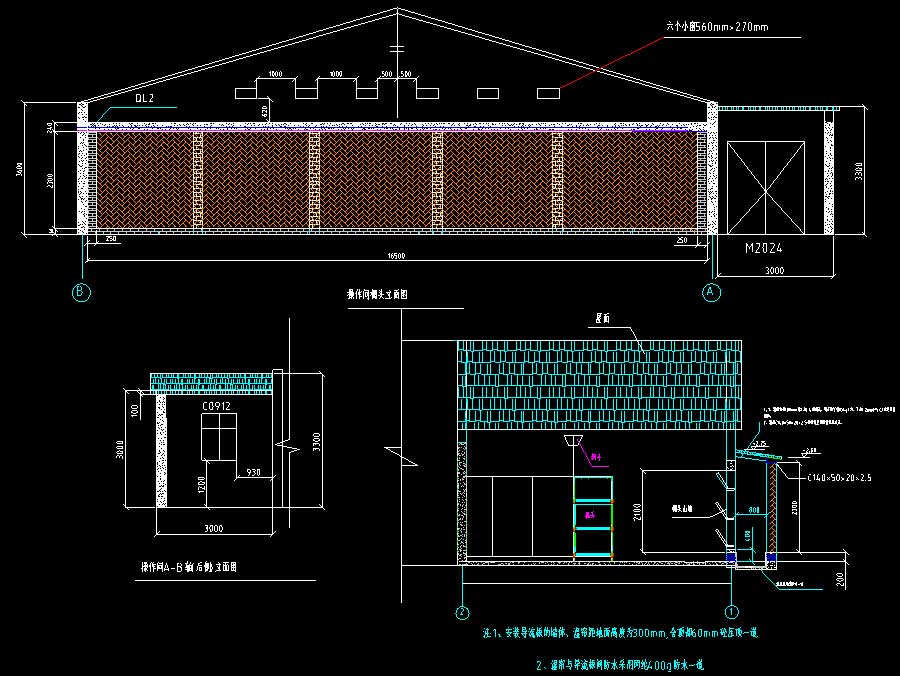

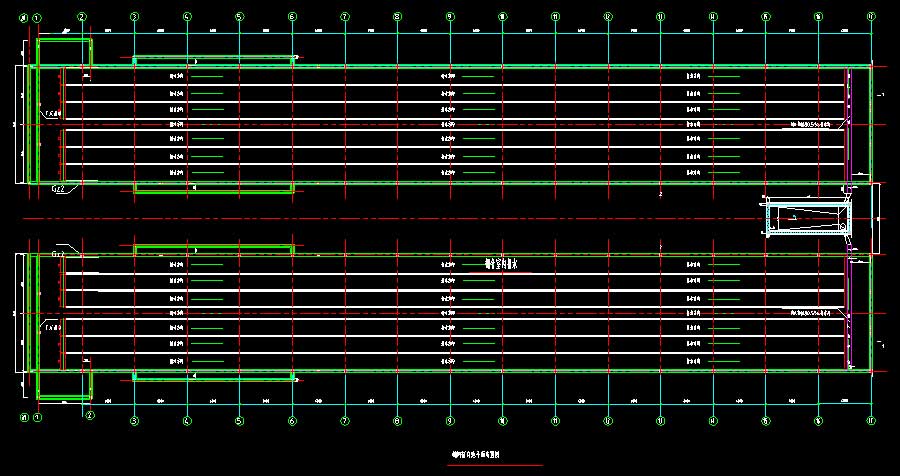

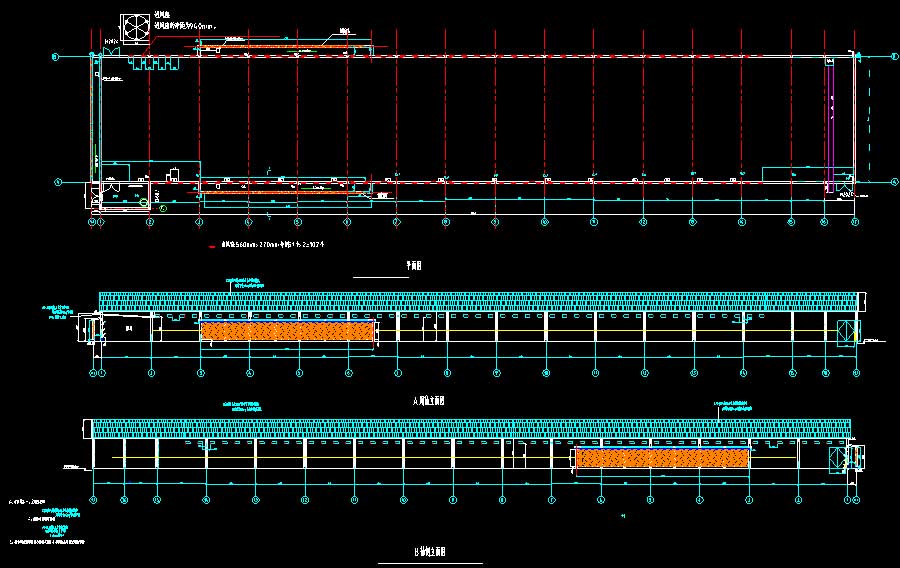

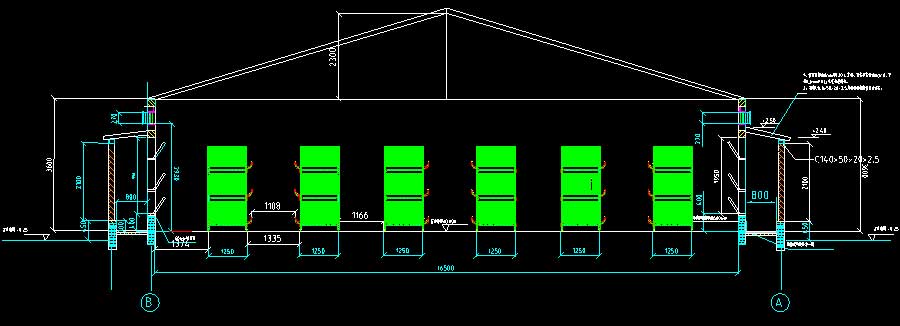

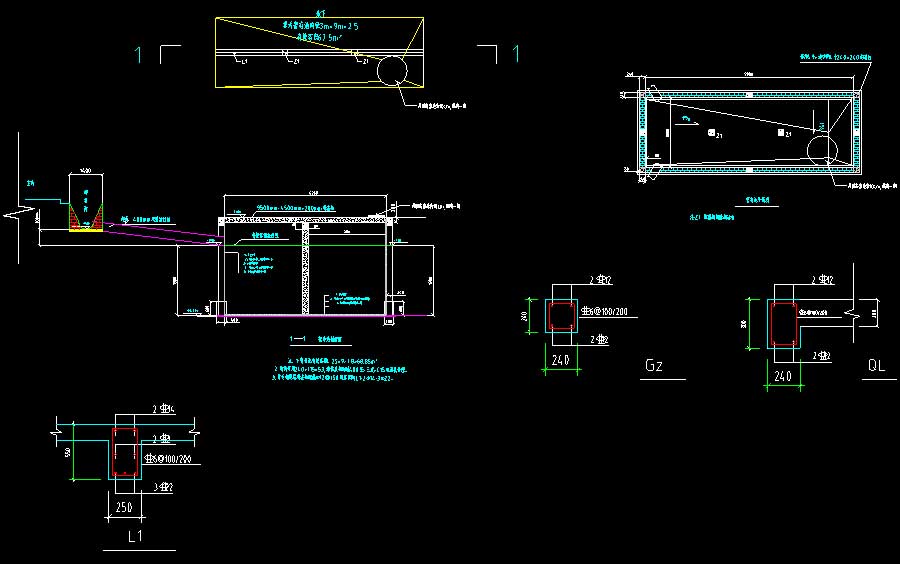

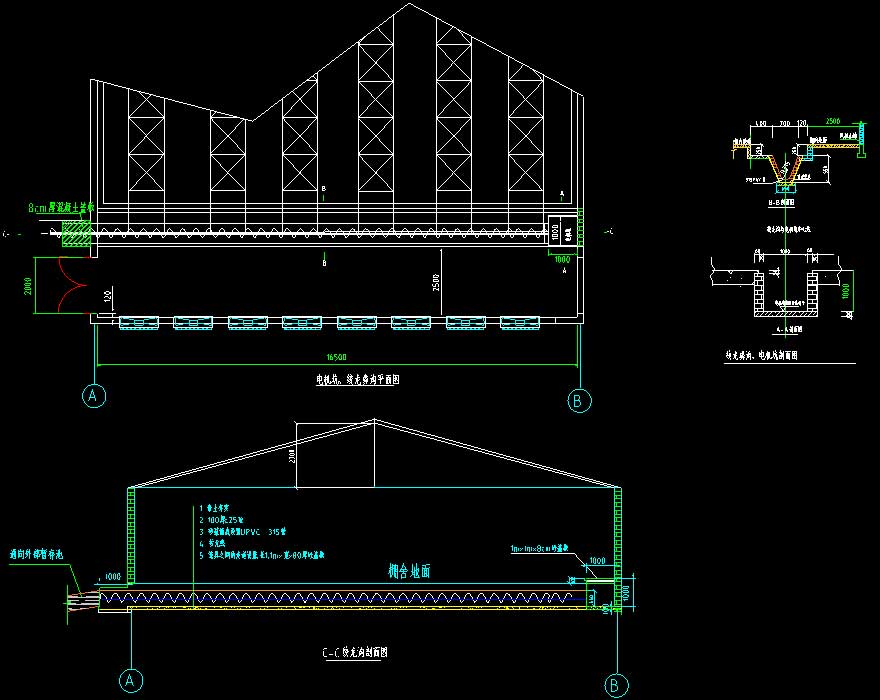

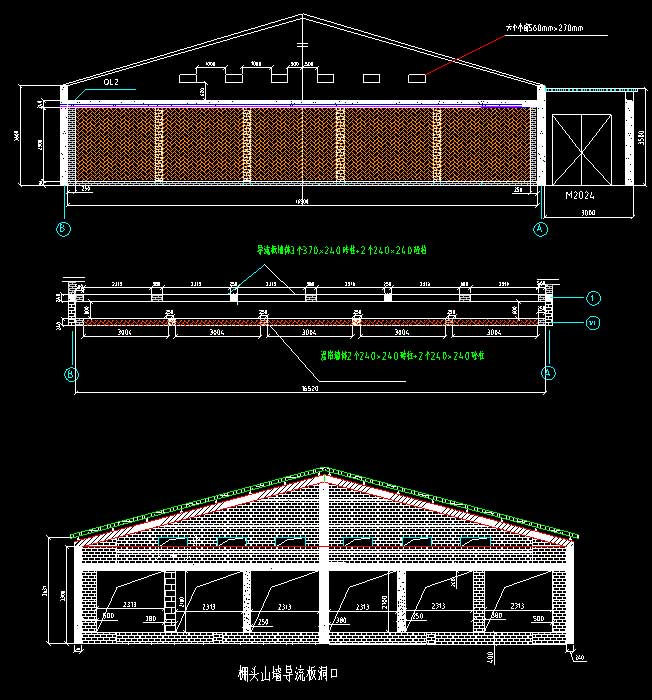

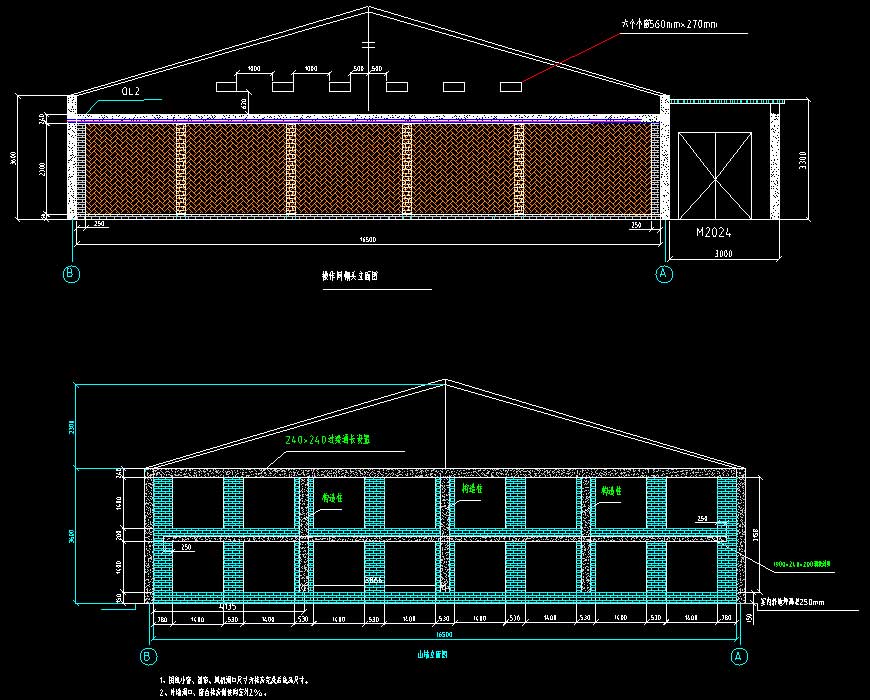

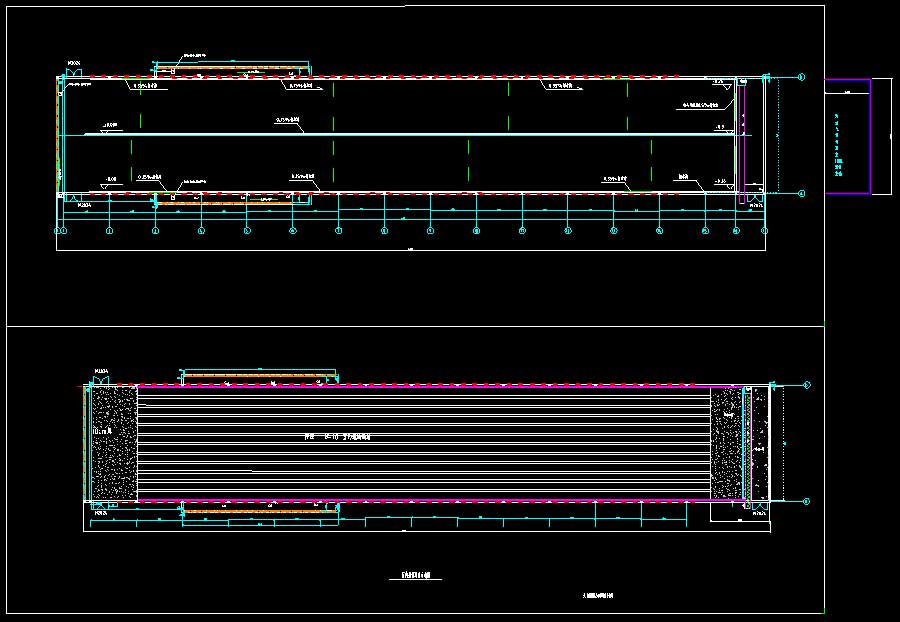

说明:该项目为某养殖示范棚多专业施工图,包括1~2轴操作间部分,2~18轴养殖部分。主要结构形式为砖混钢架结构,室内外墙顶最低净高均为3.4米,地上层数均为1层,建筑面积分别为115.5、1518平方米。图纸内容含:建筑说明,平、侧立面图,地面流水坡向图,地面厚度分部图,棚头湿帘布局图,侧墙湿帘图,操作间外立面图,风机山墙布局图,棚舍地面做法及流水坡向,棚舍剖面图,补充室外边沟,电机坑、绞龙粪沟,暂存池详图,棚间暂存池图;结构说明,基础平面图,屋面檩条布局图,钢梁及屋面节点图等等。专业包括建筑、结构。
