4层多层商业广场全专业施工图3716450930文件大小:882.39M推荐人:馒头图纸张数:274张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:135536㎡地上层数:4层建筑高度:23.95m地下层数:2层高度类别:多层图纸深度:施工项目地址:设计时间:2016建筑风格:现代效果图:无

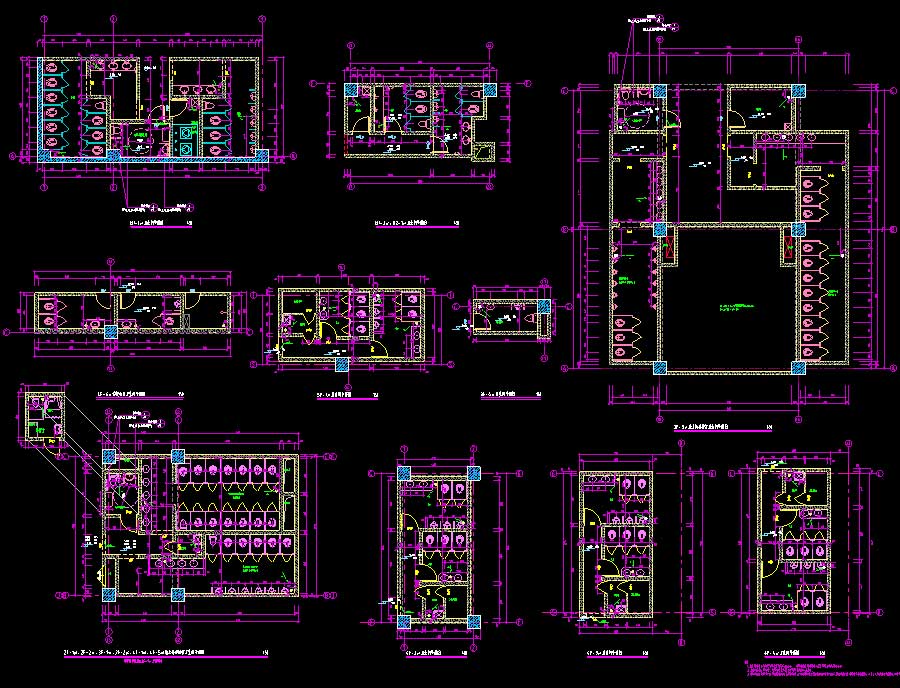

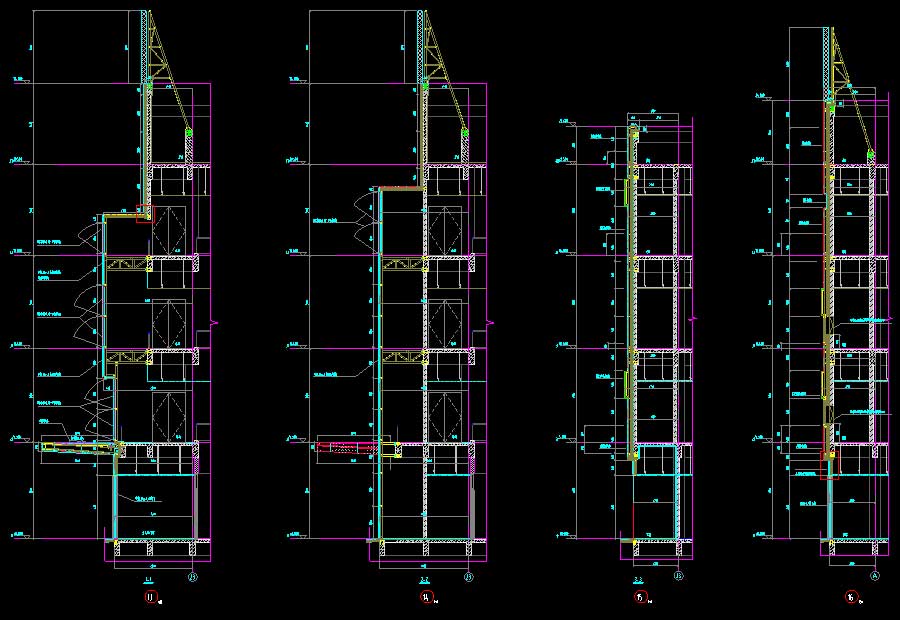

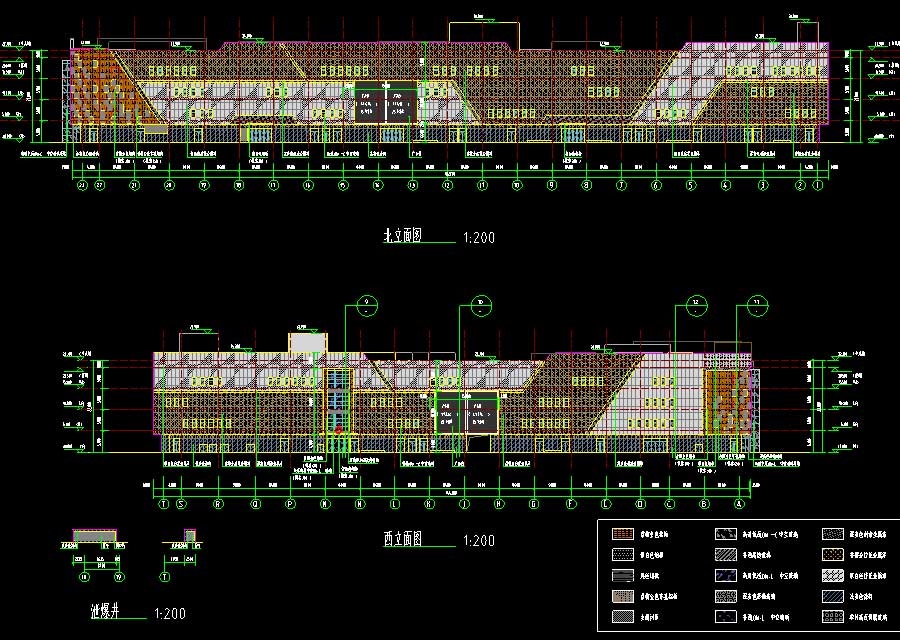

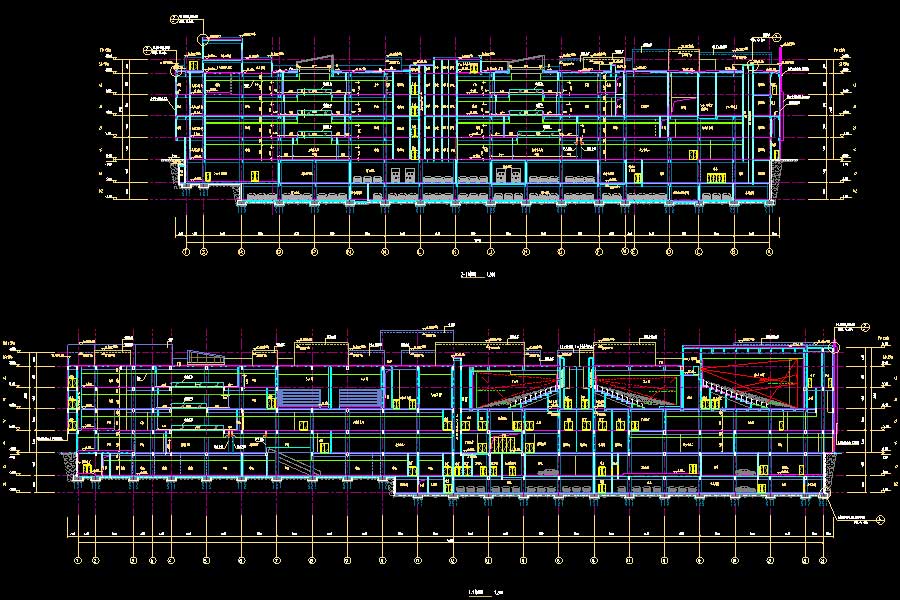

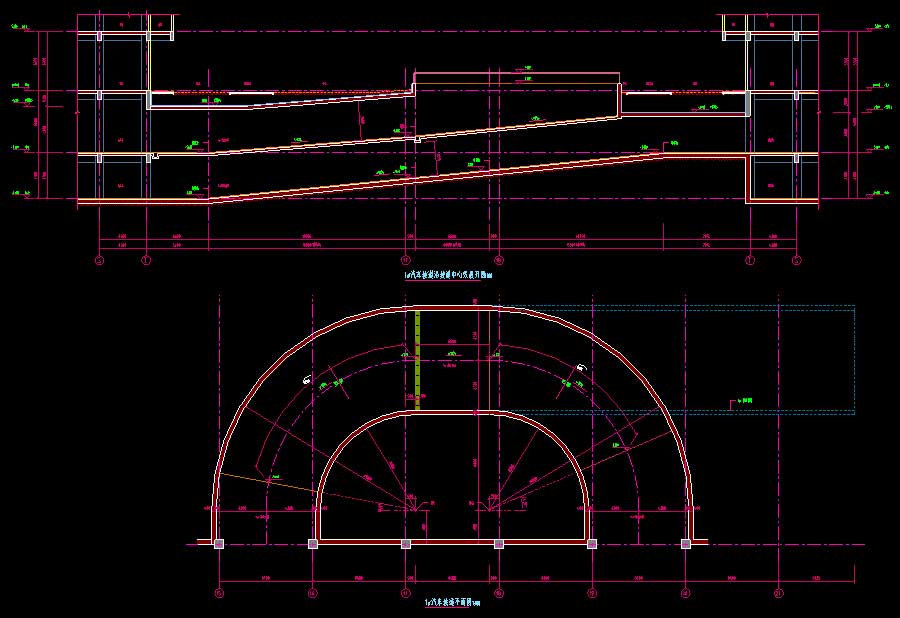

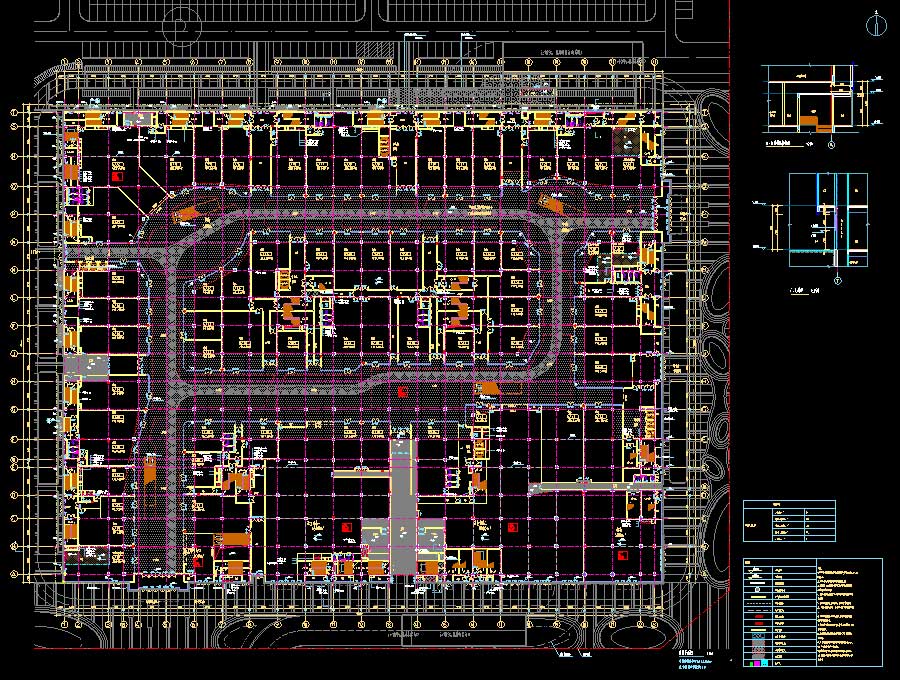

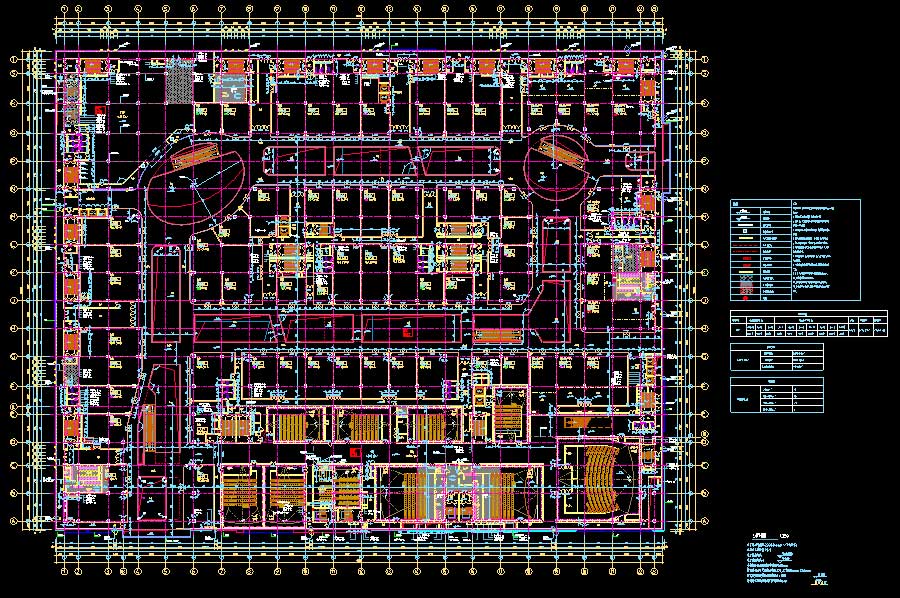

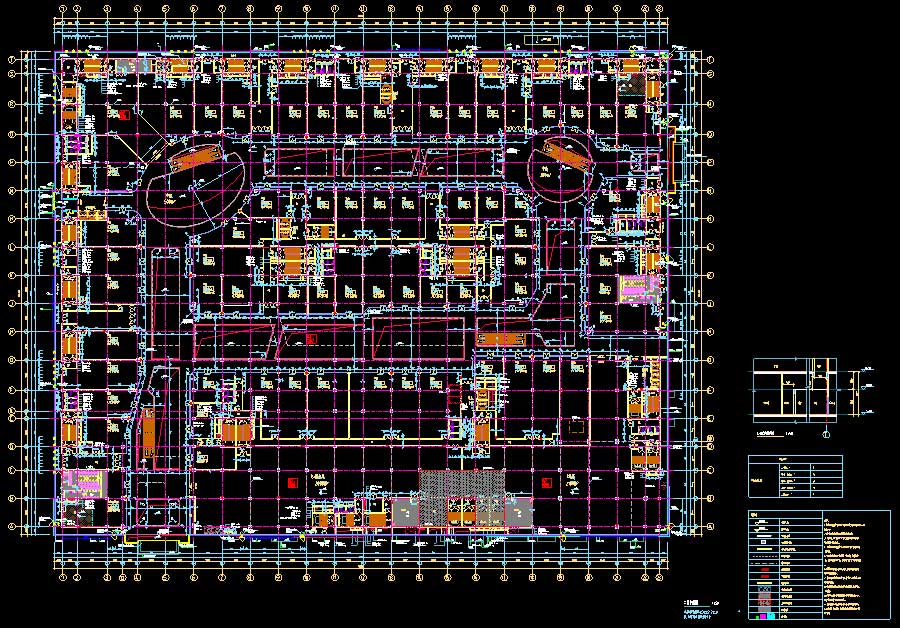

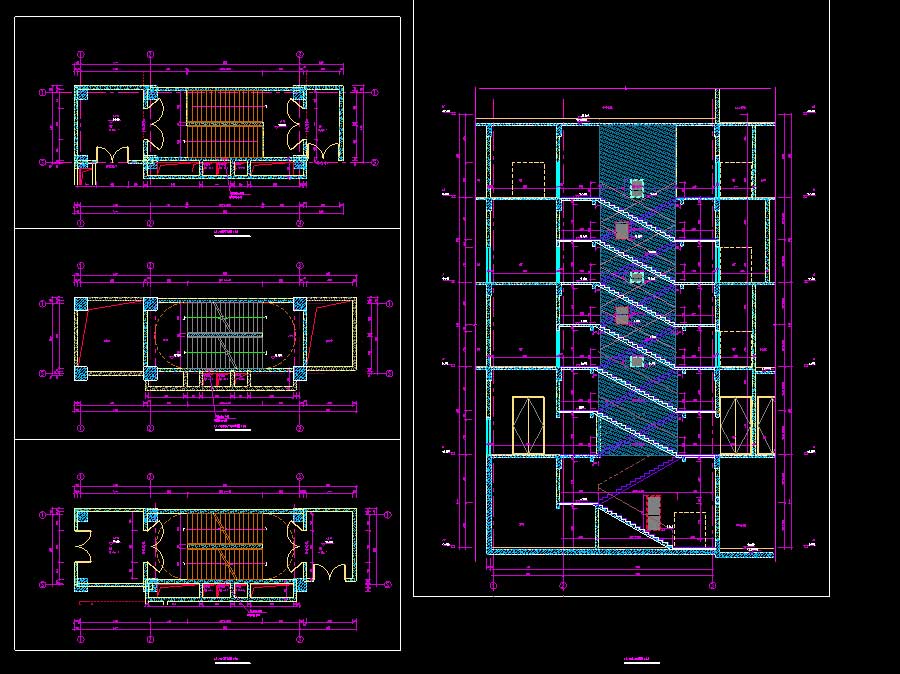

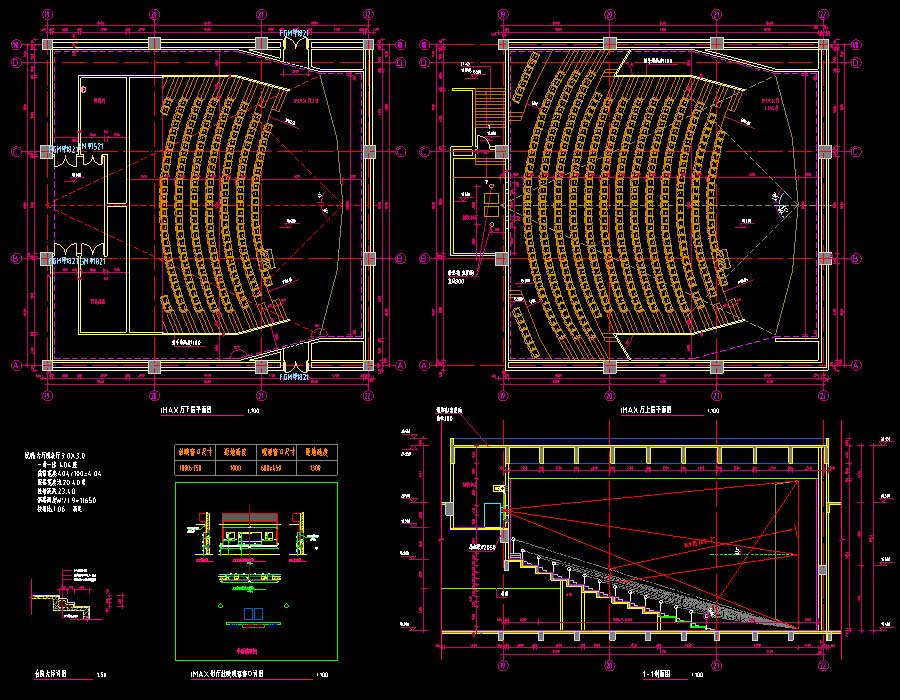

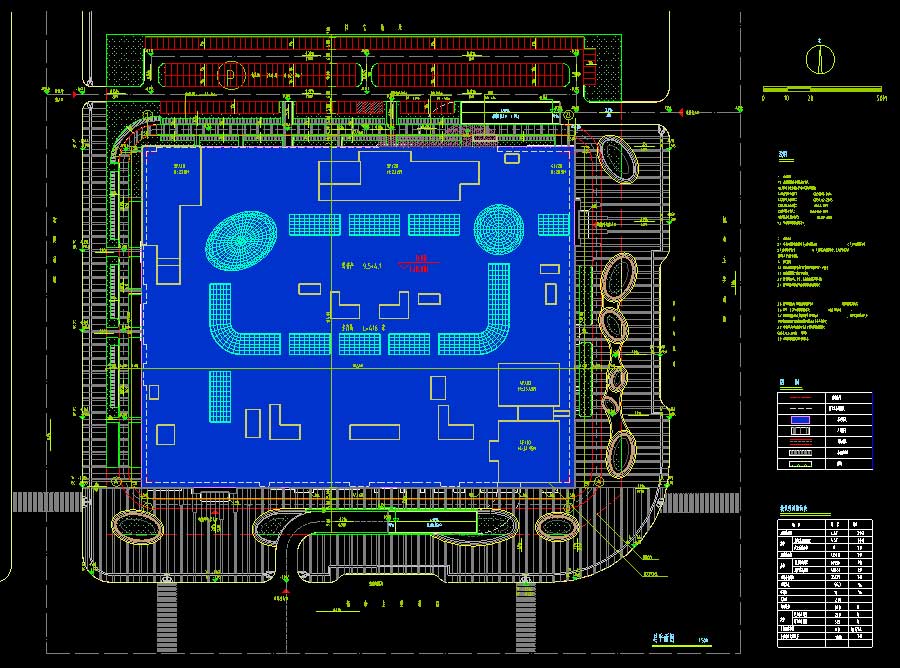

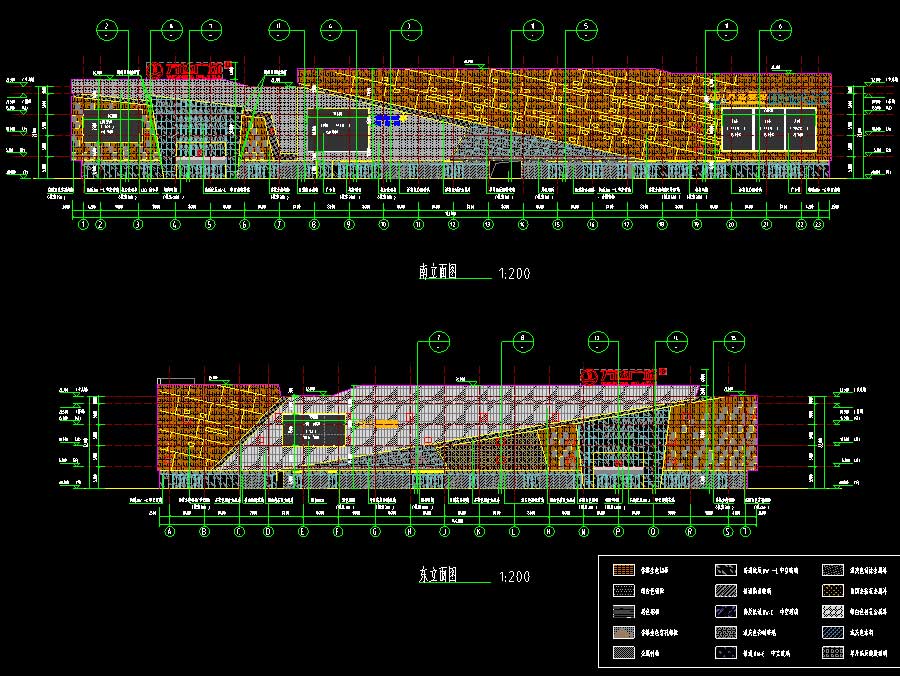

说明:该项目为某多层商业广场全专业施工图(含采光顶钢结构计算书,缺部分图纸),抗震设防烈度为8度,主要结构形式为现浇钢筋混凝土框架结构。建筑高度为23.95米,地上层数4层,局部5层,地下层数为2层,总建筑面积为135536平方米。无单独地库部分图纸。图纸内容含:建筑说明,建筑消防、安全设计专篇,建筑节能设计专篇,总平面图,竖向及道路总平面图,管线综合总平面图,平立剖面图,防火分区平面图,楼梯详图,电梯详图,扶梯详图,自动步道详图,卫生间详图,坡道详图,影厅详图,墙身详图,门窗详图,消防水池详图;给排水说明,绿建节水专篇,消防安全专篇,虹吸雨水排放系统设计说明,室外给排水管线总平面图,室外给水、排水、雨水管线总平面图,室内消火栓系统原理图,自动喷水灭火系统原理图,给水系统原理图,废水系统原理图,卫生间排水系统原理图,地下室集水坑接管系统原理图,虹吸雨水系统图,给排水、消防干线、消火栓、喷淋平面图,消防水池、消防水泵房大样图,屋顶消防水箱间大样图,卫生间大样图;结构说明,基础详图,承台图,桩平面图,防水板结构图,板底、板顶钢筋配筋图,柱配筋图,梁配筋图,梁平法施工图,板配筋图,结构模板图,影厅结构图,楼梯结构图;电气说明,供电总平面示意图,配电干线系统图,变电所剖面图,发电机房低压配电屏系统图,弱电智能化施工图,变电所低压配电系统图,电力监控系统图,低压配电系统图,高压系统图,电力平面图,电力干线平面图,接地基础图,防雷平面图,电力系统图,照明系统图,配电系统图,消防子系统平面图,火灾自动报警子系统平面图、总平面图,火灾漏电监控系统图,火灾自动报警系统图、总平面图,照明平面图;暖通说明,空调机房详图,机房大样,风系统图,冷热源大样图,地下水管平面图,地下风管平面图,空调水系统原理图,采暖预热水系统原理图,首层地暖平面图,地上通风空调平面图,屋顶设备参数平面图;采光顶防水设计说明,连廊采光顶照明电气图、平立剖面图、节点图、龙骨布置图、钢结构节点,连廊埋件布置图及埋件加工图,连廊采光顶防雷图,连廊电动排烟窗图,夜景照明施工图;内装说明,平面图,剖面图,空间大样图,公共节点详图,变形缝详图,客梯厅轿厢详图,防火节点详图,服务台详图等等。专业包括建筑、结构、给排水、电气、采暖通风、幕墙、内装。
