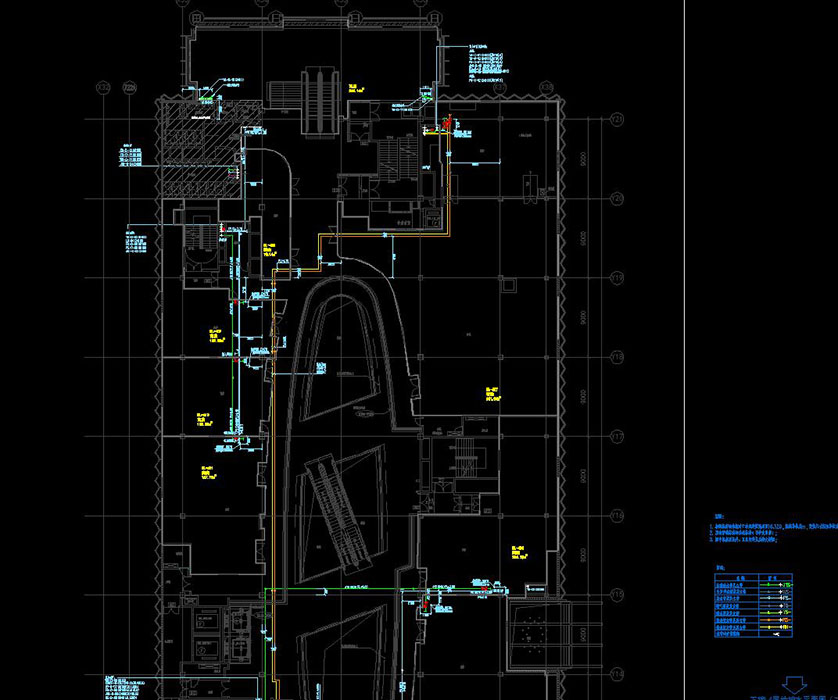

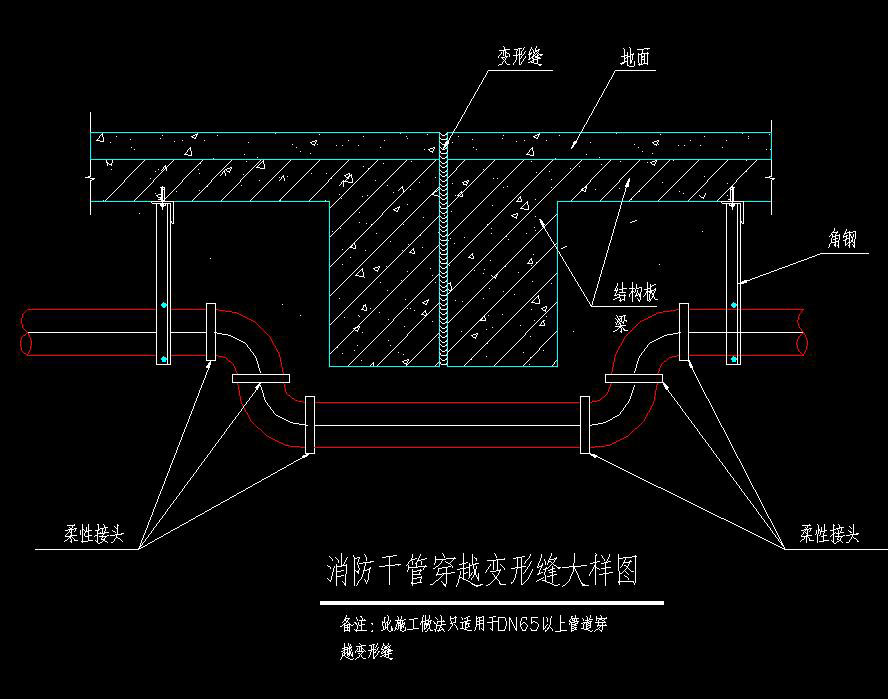

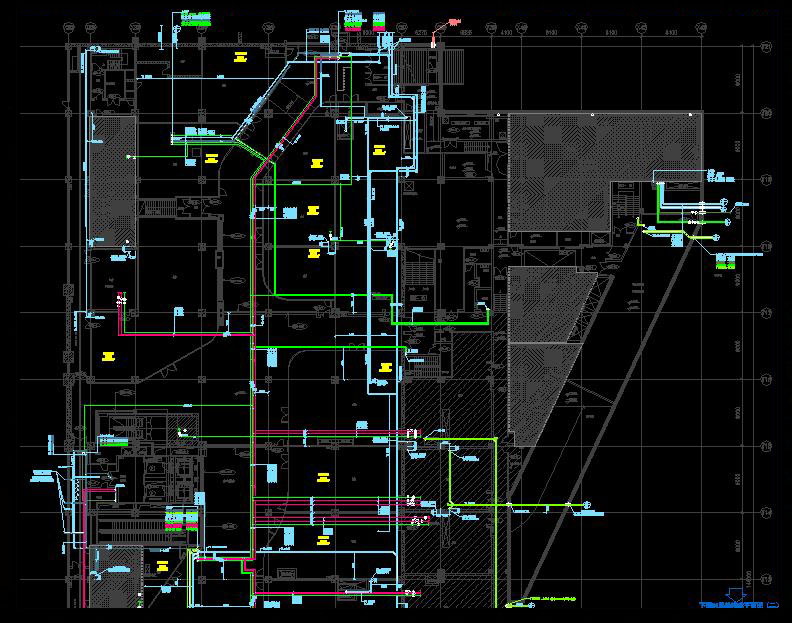

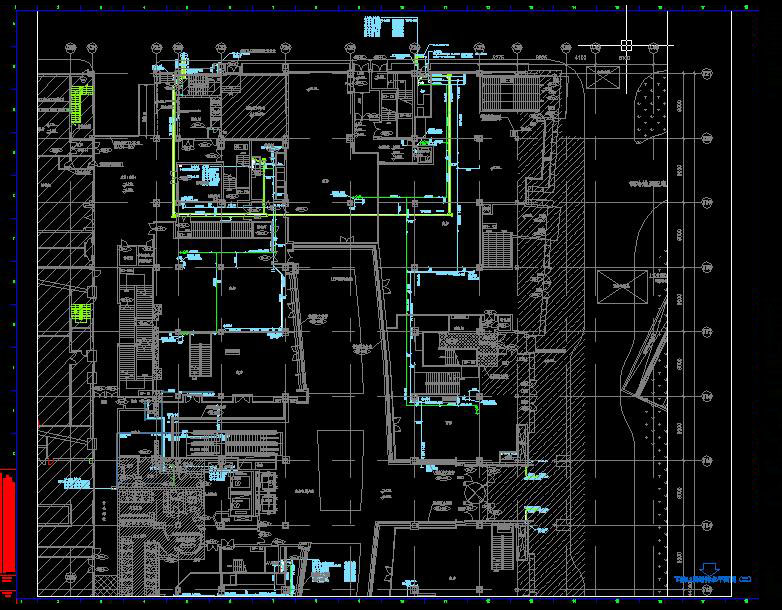

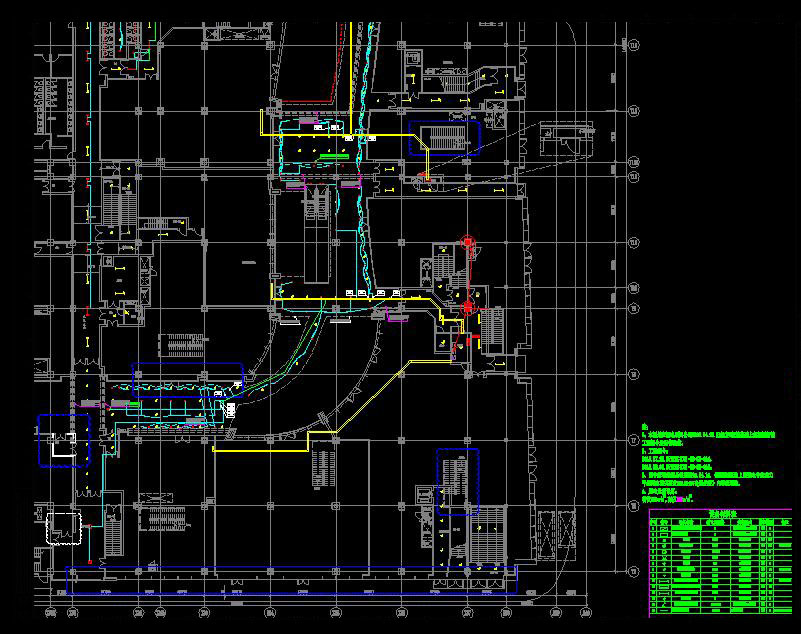

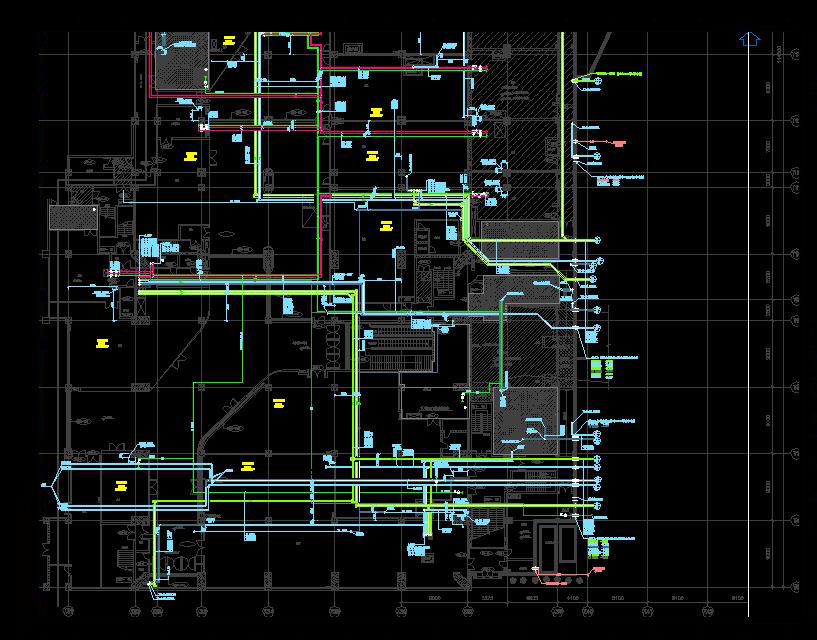

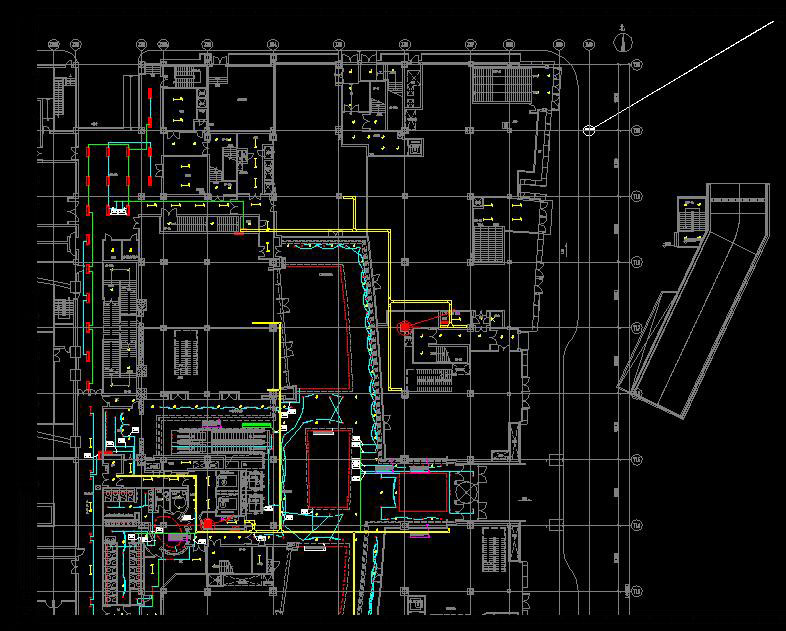

说明：本工程为展厅改建为豪华商场项目，其中CG区地面以上建筑整体拆除后重建为一至五层商场（含餐饮），6层为屋顶机房，CG区地下一层将根据建筑功能布局分布进行改造，CG区地下二层部分用为设备机房、停车场也将根据建筑功能变化进行局部改造，改造后的CG区商场将通过连桥与2座相连接，总建筑面积约50000平米。图纸包含：图纸目录，给排水专业设计及施工说明，图例及主要设备材料表，给水、热水及热水回水系统图，排水、雨水系统图，地下及各层给排水、消防平面图，给水泵房大样图，卫生间大样图，给排水系统安装大样图，消火栓系统原理图，自动喷淋系统原理图，气体灭火系统设计说明，气体灭火系统管道原理图，气体灭火平面图，报警阀室平面及大样图，消防干管穿越变形缝大样图；暖通设计施工说明，设备表，制冷系统原理图，空调水系统原理图，通风、加压、排烟系统原理图，制冷机房控制原理图，空调通风及防排烟系统平面图，空调水系统平面图，制冷机房空调水系统平面图，空调机房大样图，风机房大样图，暖通空调系统安装大样图；强电设计说明，10KV供电关系示意图，高压供电系统图，低压配电系统图，柴发低压配电系统图，制冷机房低压配电系统图，漏电火灾报警系统示意图，电力监控系统图，电表远传系统图，配电竖向干线系统图，防雷系统示意图，配电箱系统图，各层以及B2层东扩区照明、应急照明、动力、风机盘管动力平面图，变配电室及柴发大样图，制冷机房电气大样图，防雷接地平面图，发电机组燃油排烟系统示意图，电气管井大样图，燃气报警设计说明及设备表，燃气报警系统图、平面图，消防电系统设计说明，消防电系统图例及线型，消防电系统主要设备表，火灾自动报警系统图，紧急广播系统图，气体灭火系统设计说明，气体灭火系统原理图、平面图，联动平面图，气体灭火系统控制原理示意图，消防水炮系统控制原理示意图，火灾自动报警系统平面图，地下一二层消防桥架平面图，消防应急广播系统平面图等
