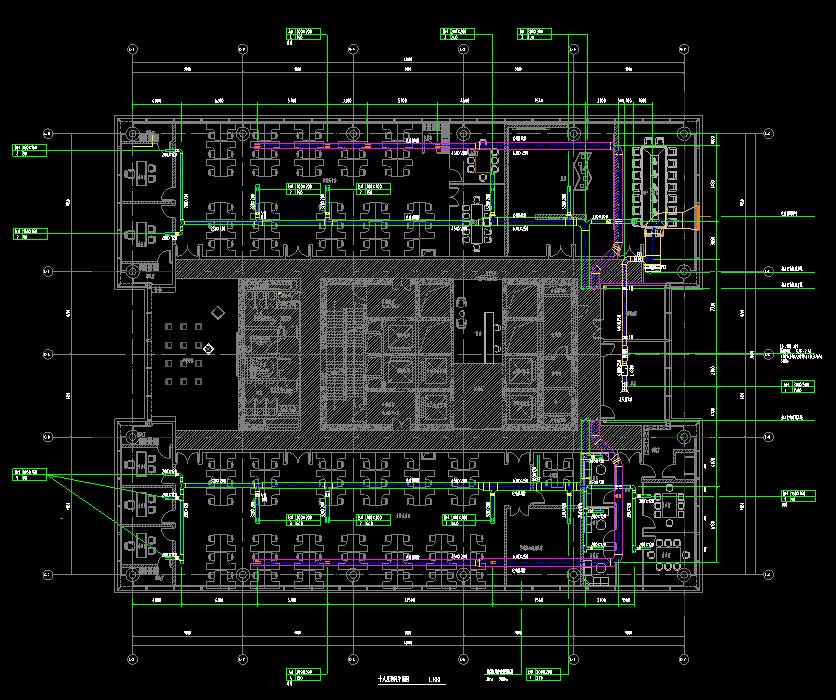

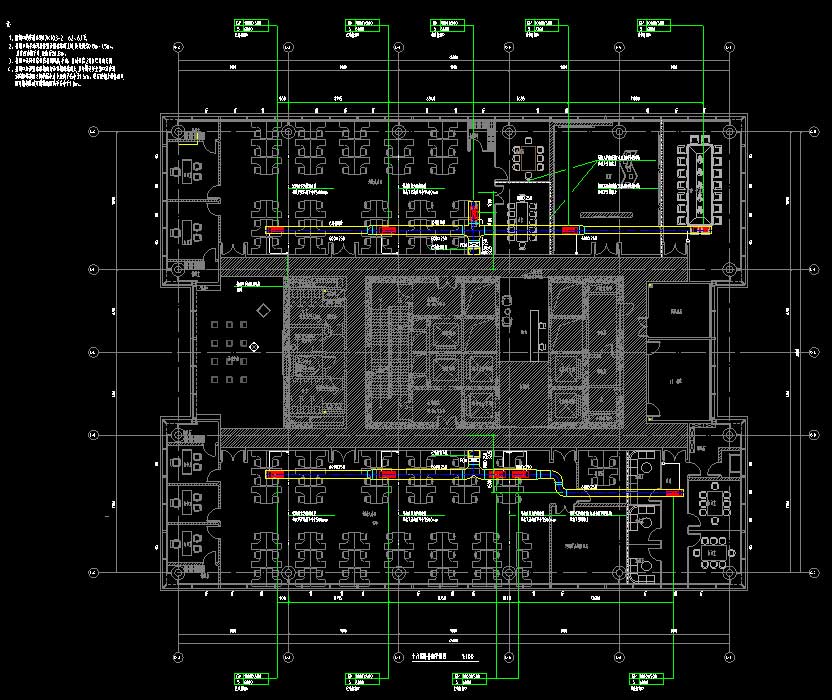

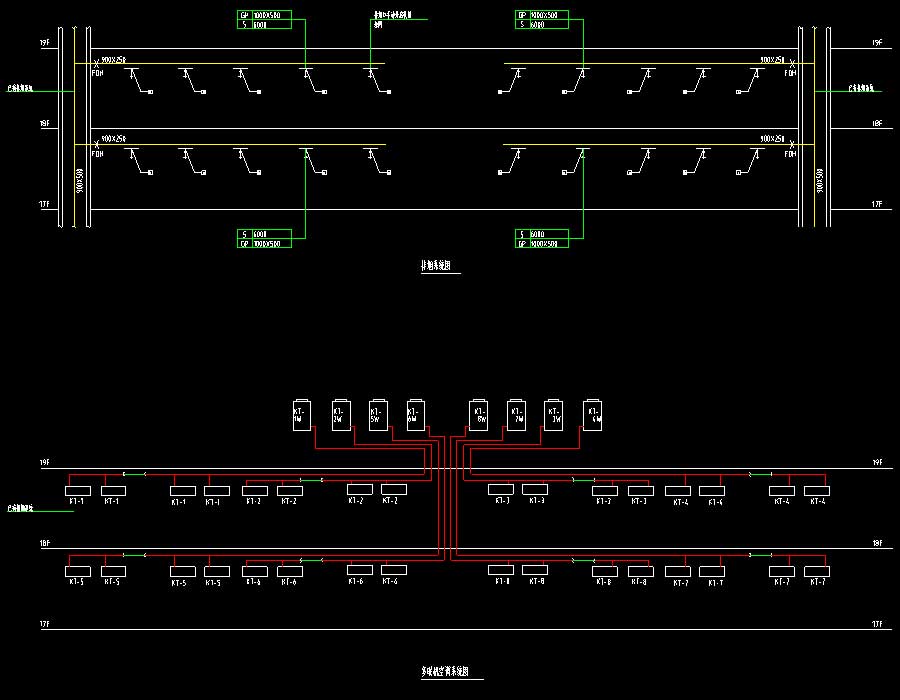

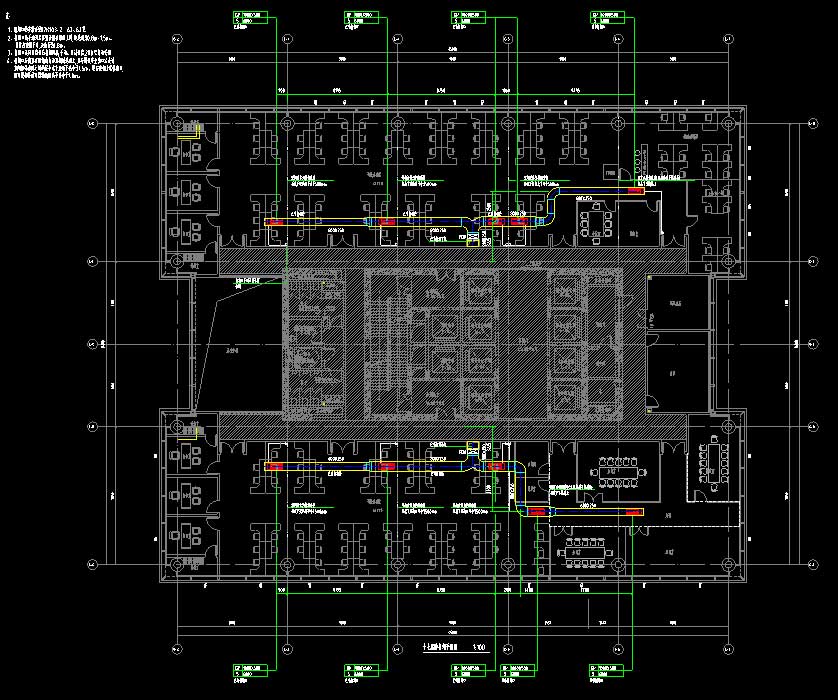

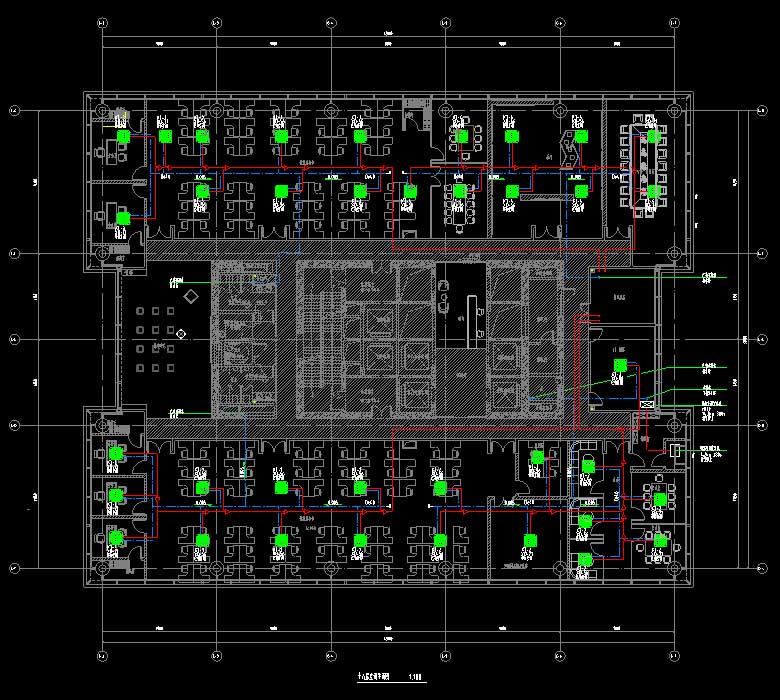

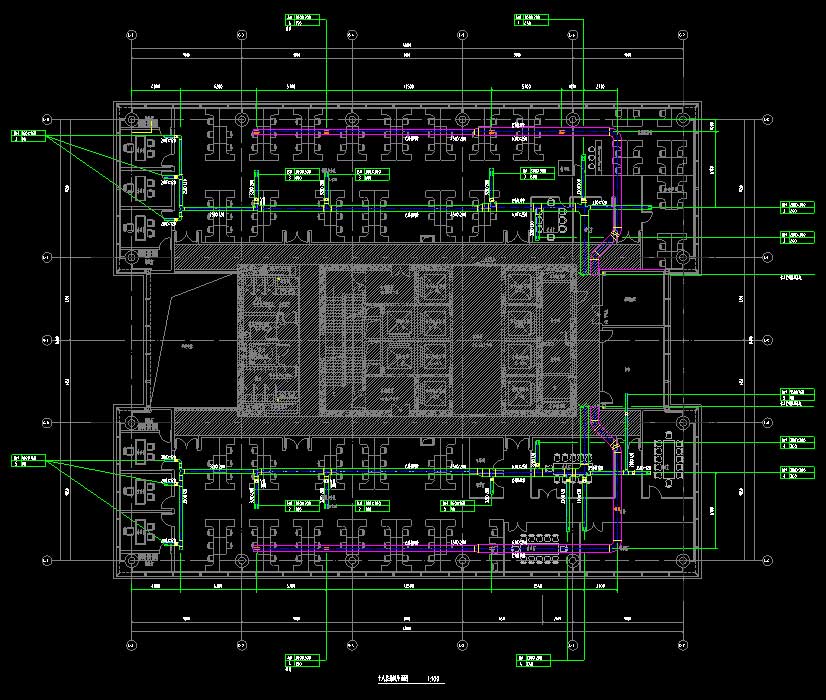

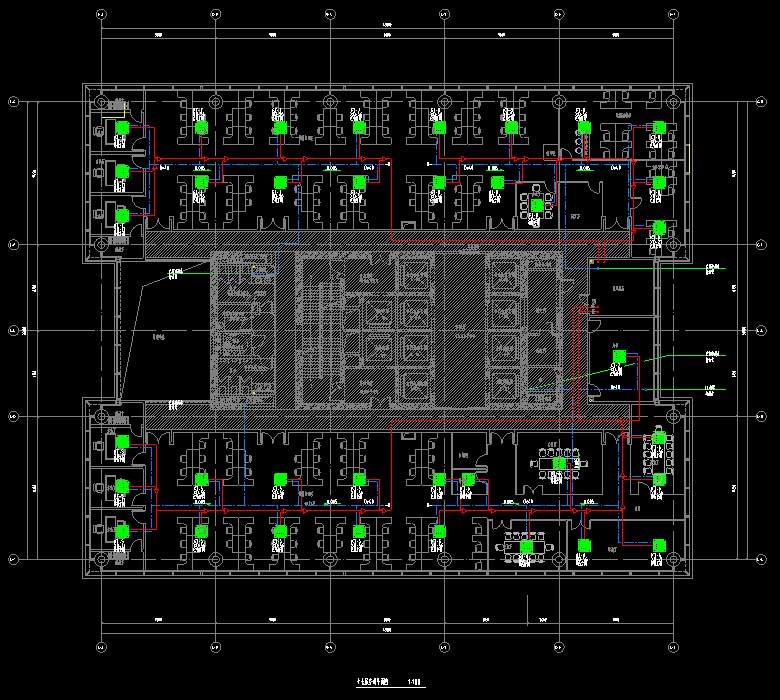

说明:该项目为某公司研发总部17F、18F室内装修项目暖通施工图,项目总设计面积为3550平方米, 单层建筑面积为1775平方米。建筑耐火等级为一级,抗震设防烈度为7度。设计范围:1.室内装修部分通风及排烟系统设计。根据甲方委托要求18F终端样品间及库房通风设计,产生的废气由甲方自行处理净化后通过可开启外窗排入室外。2.室内装修部分空调、新风系统设计。18F IT机房根据甲方委托要求装机房专用精密空调系统,室外机放在本层靠外窗位置。终端样品间及库房做实验室时空调保持关闭,开启净化系统。图纸内容含:设计施工说明,十七层、十八层空调平面图,十七层、十八层防排烟平面图,十七层、十八层通风平面图,排烟系统图,多联机空调系统图,主要设备及材料表。
冷热源:空调系统:采暖系统:建筑面积:3550㎡建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:江苏省设计时间:2018
