建筑面积：381819㎡建筑高度：165.8,195.8m地上层数：30,39层地下层数：4层高度类别：超高层图纸深度：施工项目地址：广东省设计时间：2015效果图：无建筑风格：现代

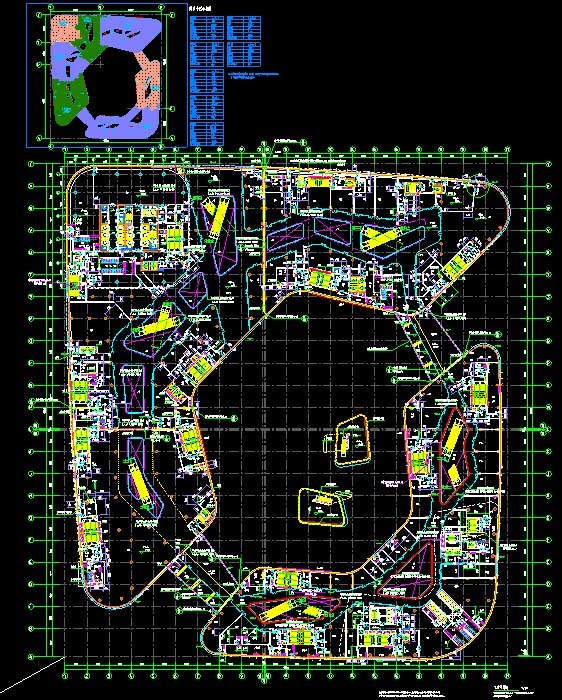

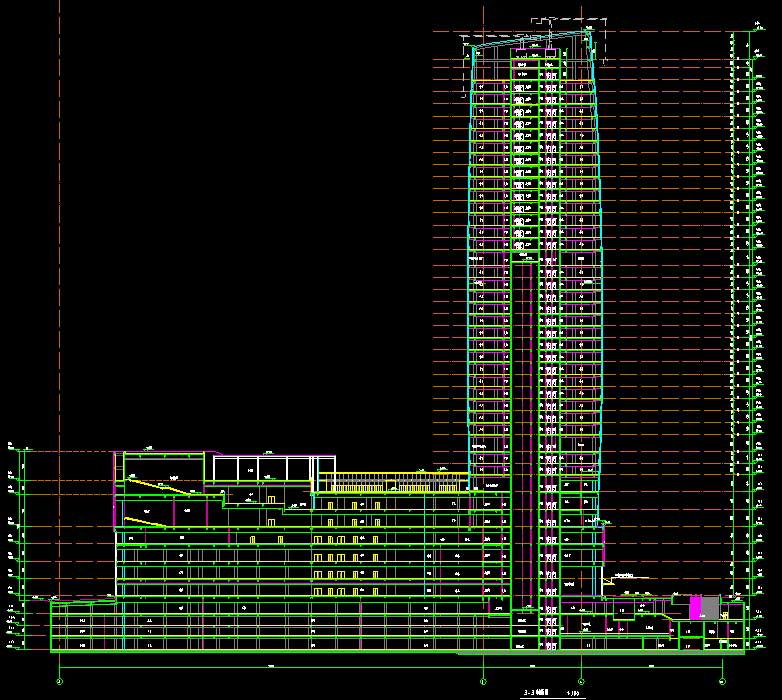

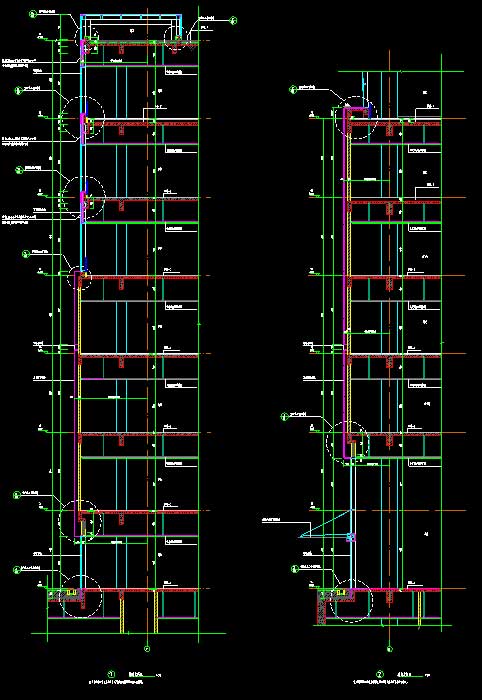

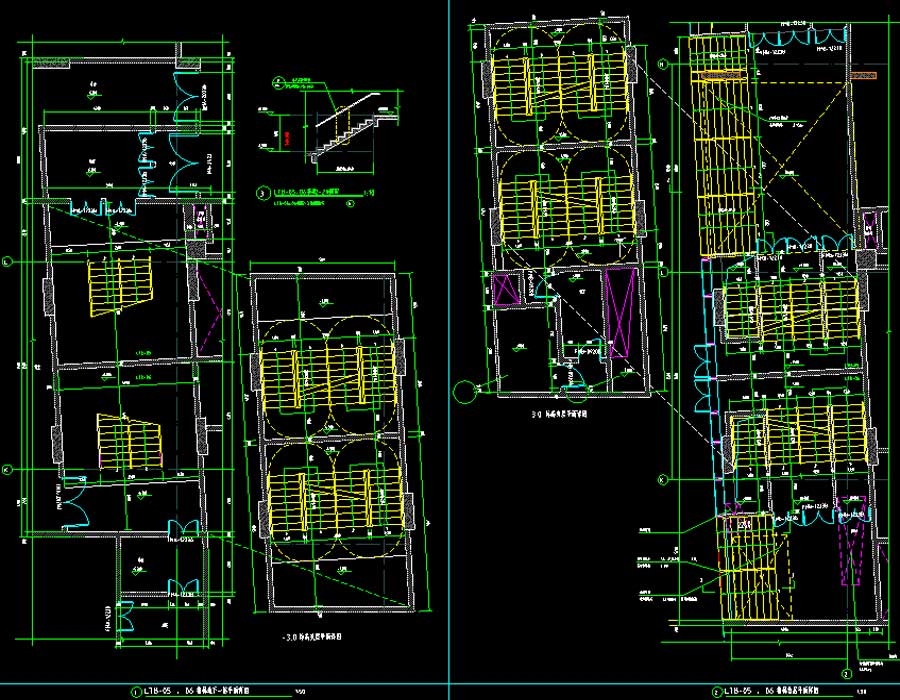

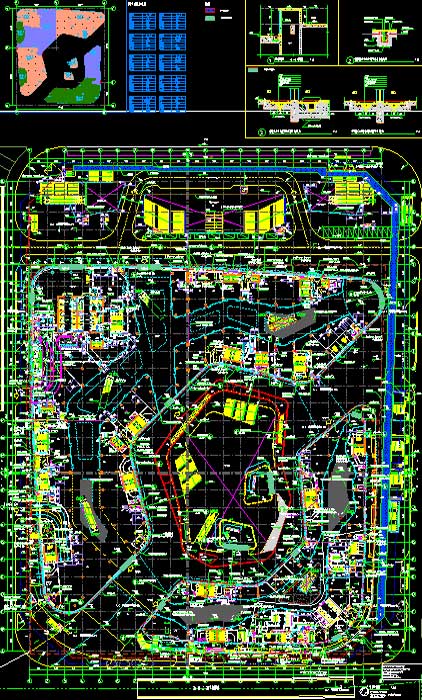

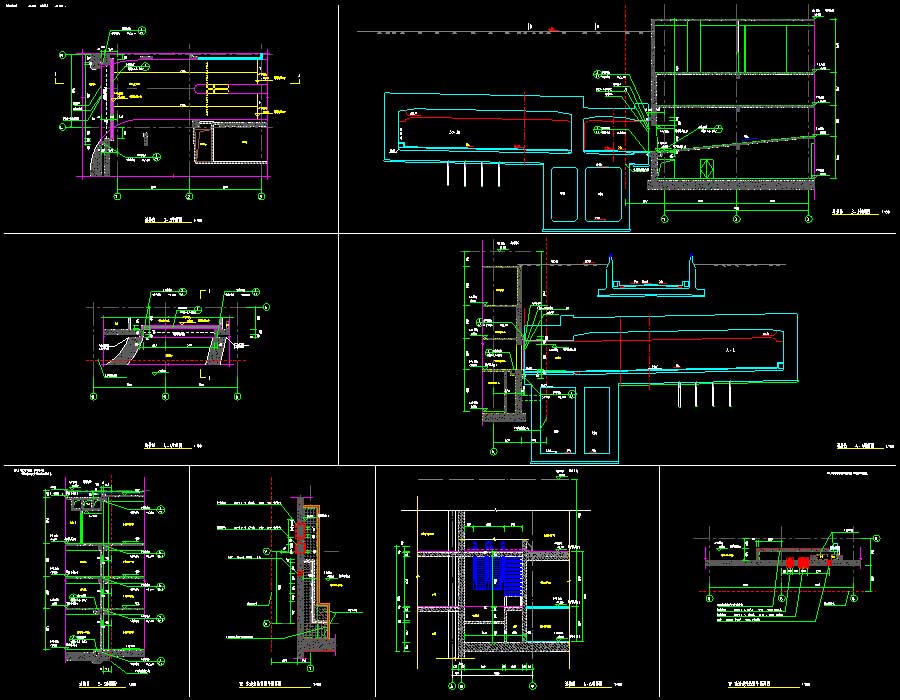

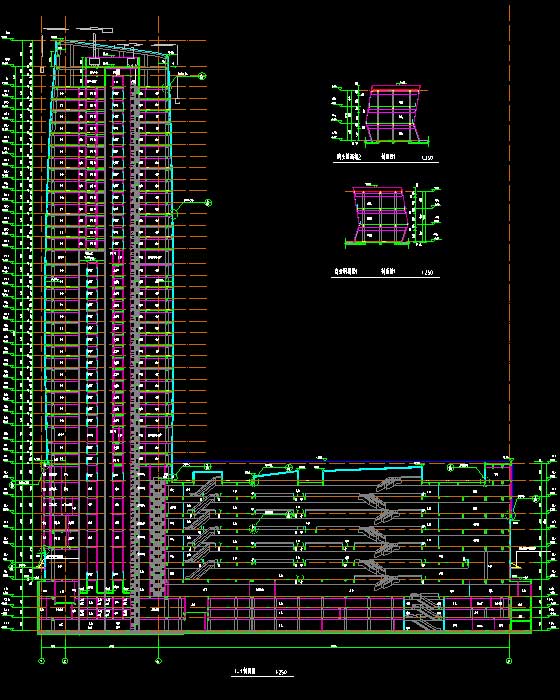

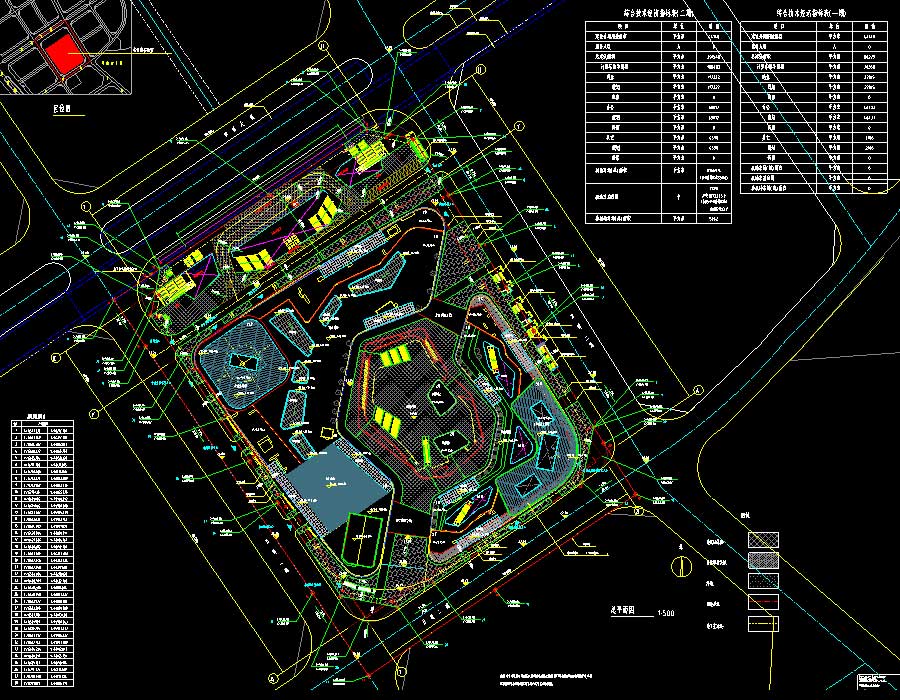

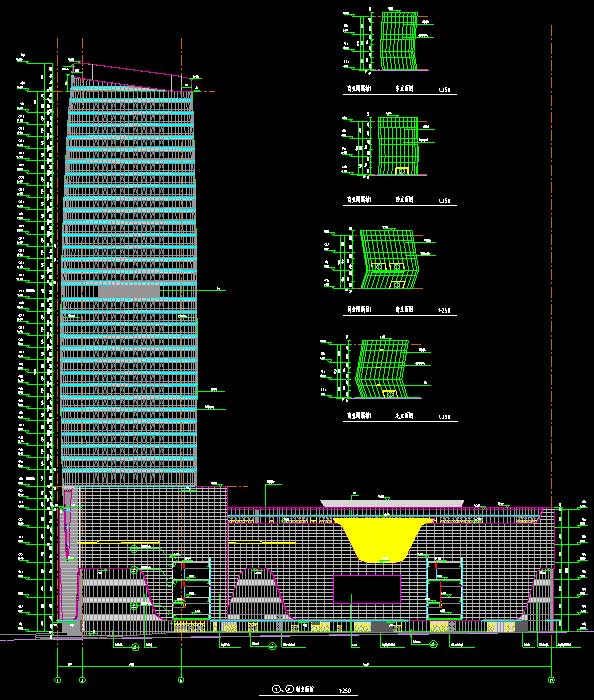

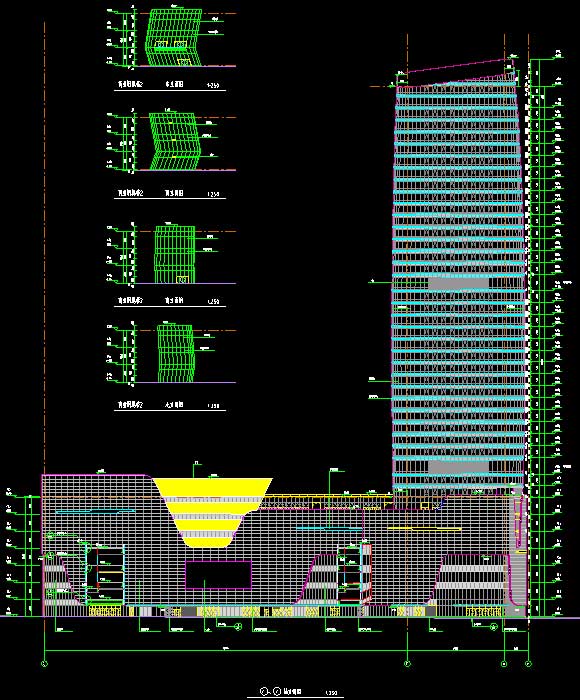

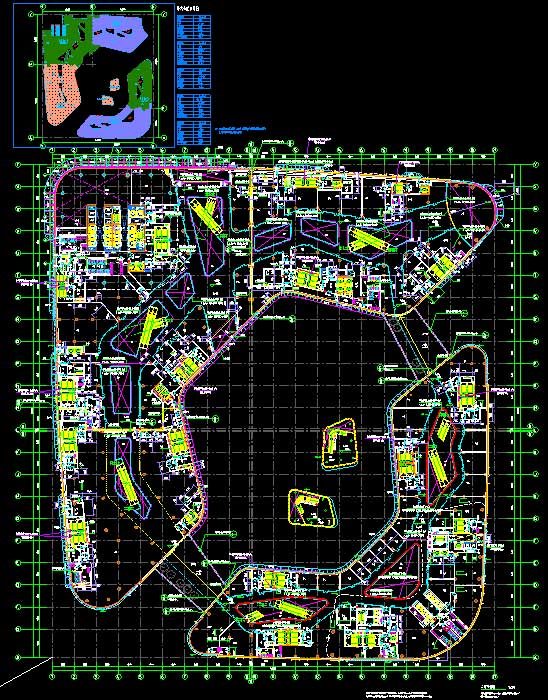

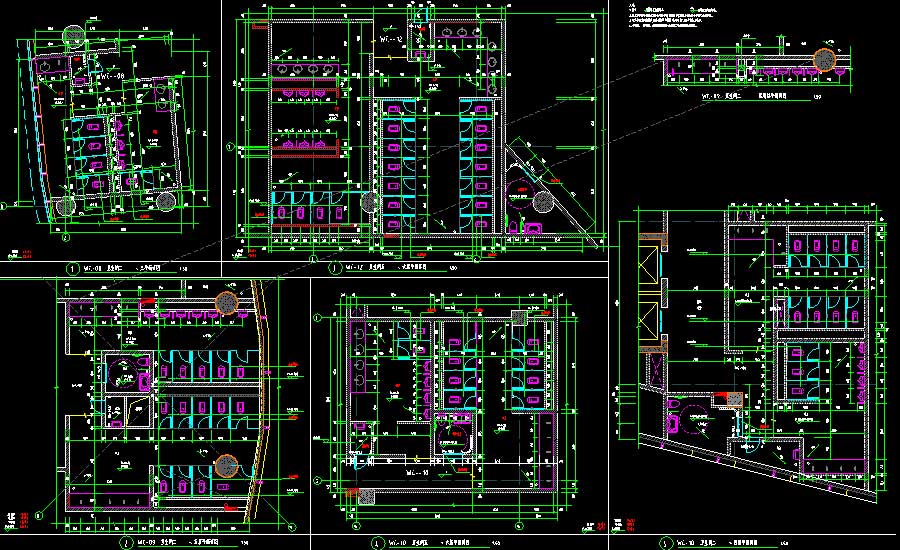

说明：该项目为某地超高层办公楼建筑施工图（含修改通知单），抗震设防烈度为7度，主要结构形式为框架-核心筒结构。一期建筑高度为165.8米（最高点），地上层数30层，建筑面积为80279平方米；二期建筑高度为195.8米（最高点），地上层数39层，地下层数为4层，建筑面积为301540平方米。无单独地库部分图纸。图纸内容含：建筑说明，总平面图，总平面消防车道及登高面设计图，平面图，立面图，剖面图，平面定位图，集水井布置图，设备夹层平面图，顶板标高平面图，车道平面定位详图，车道剖面定位详图，车道平面详图，楼梯平面、剖面详图及楼梯节点详图，电梯、扶梯、楼梯平面、剖面详图，消防电梯详图，卫生间详图，核心筒平面图，核心筒机房层平面图，核心筒机房顶平面图，天面楼梯剖面图，核心筒结构开洞图，节点详图，墙身大样，竖向节点大样图，雨棚大样，天窗大样图，灯箱大样图，门窗表及门窗大样，电梯运行表，电梯参数表，裙楼扶梯参数表，地下室底板、顶板及侧壁大样详图，截水沟、排水浅沟、沉砂井详图，集水井、截水沟大样详图，东边与地下空间、车道口交接位底板构造详图，地下室连接位大样，地下室侧边立面展开图等等。
