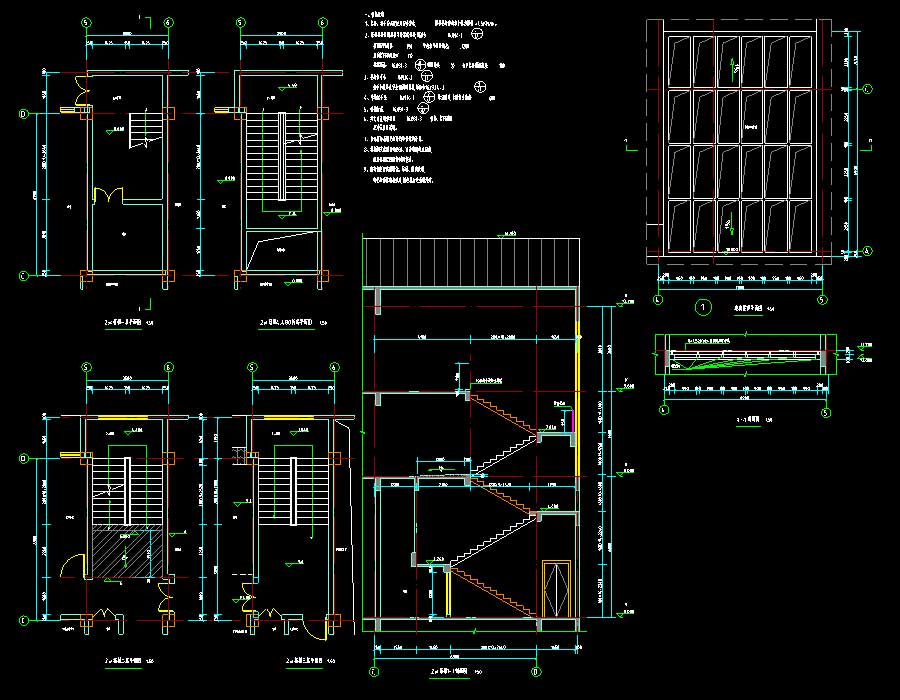

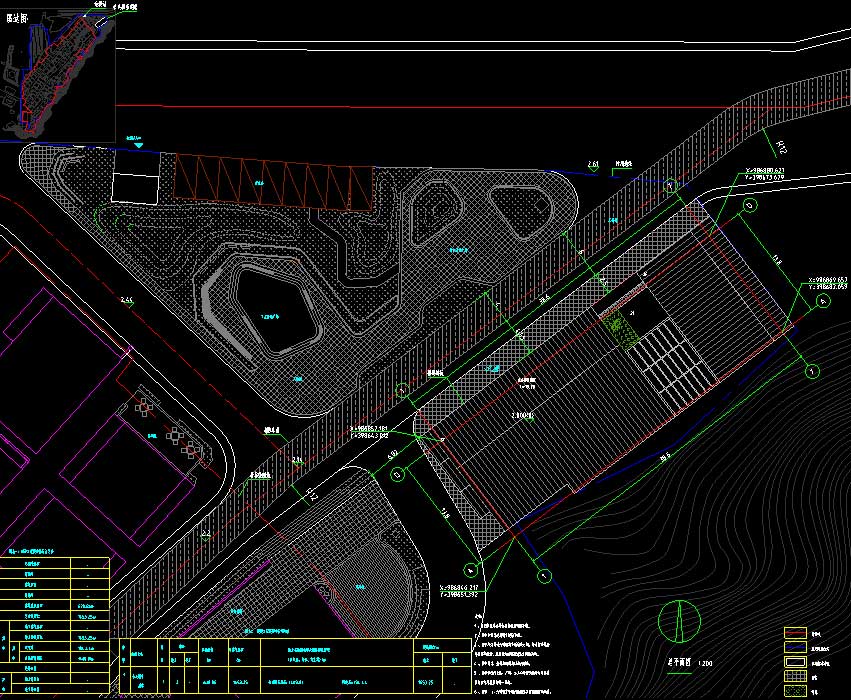

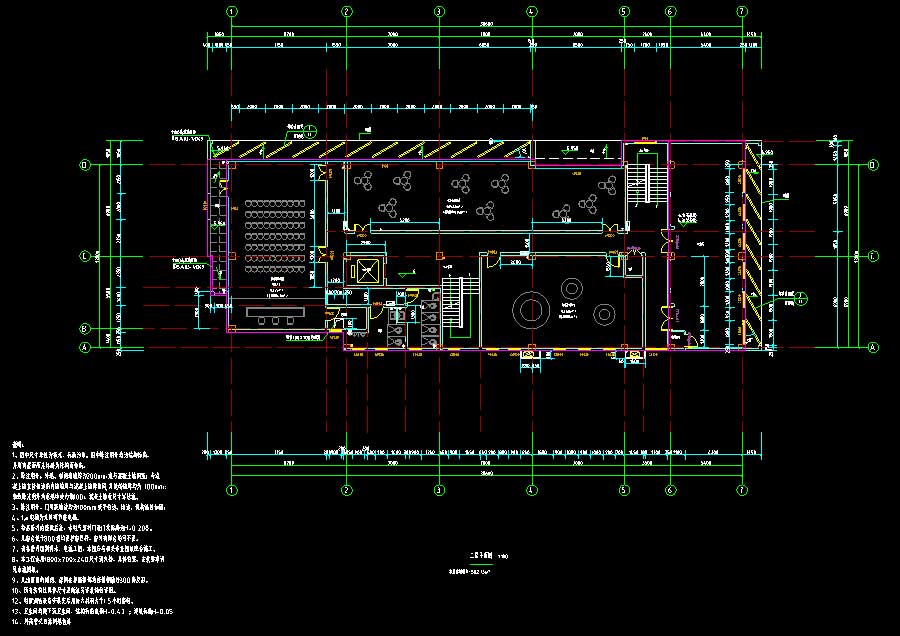

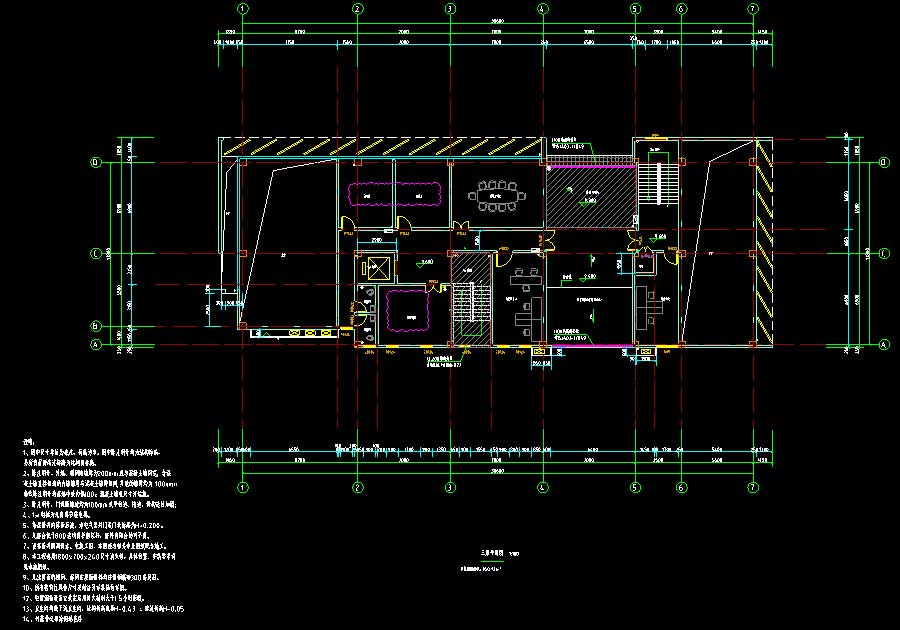

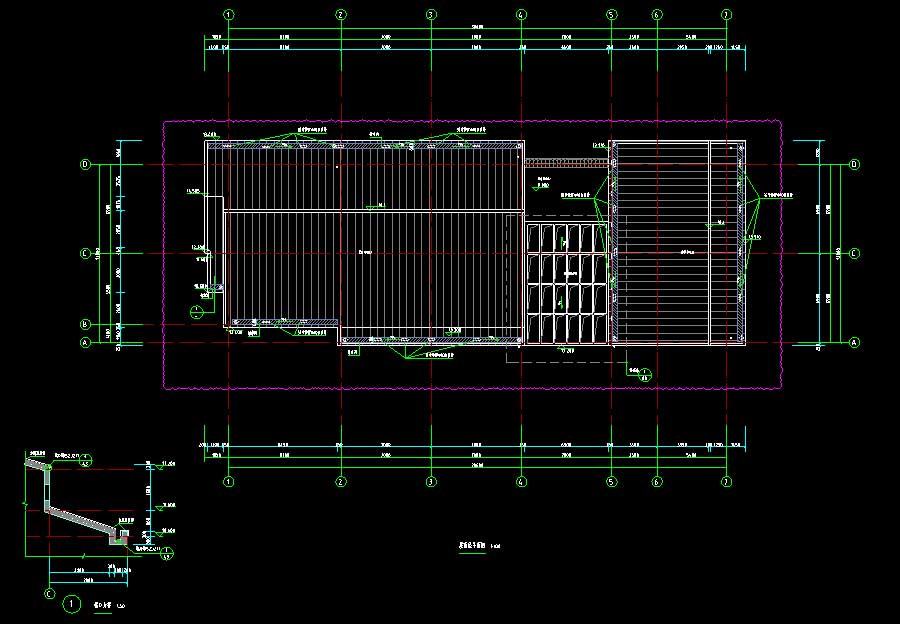

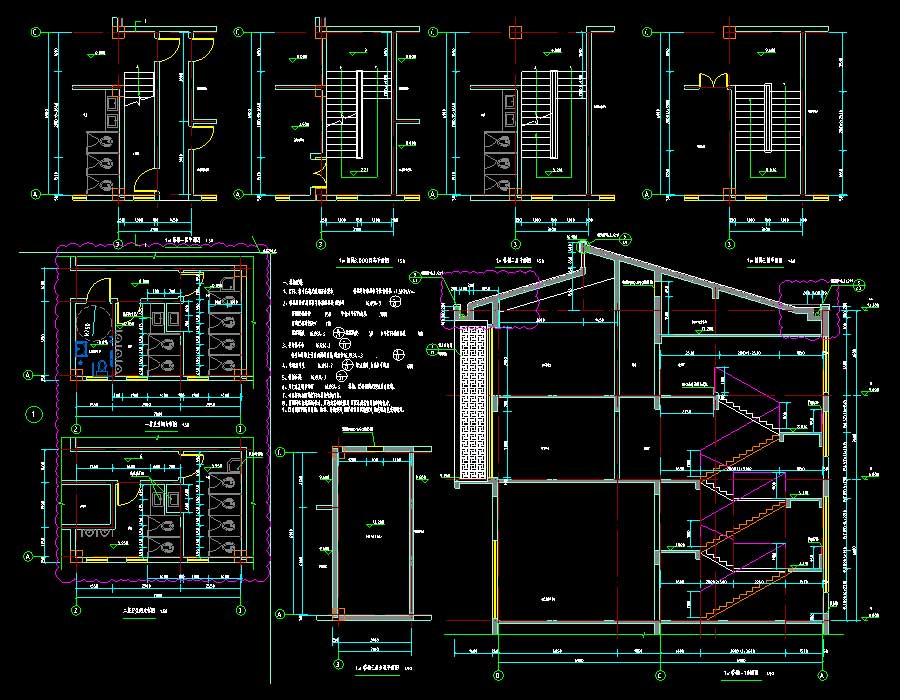

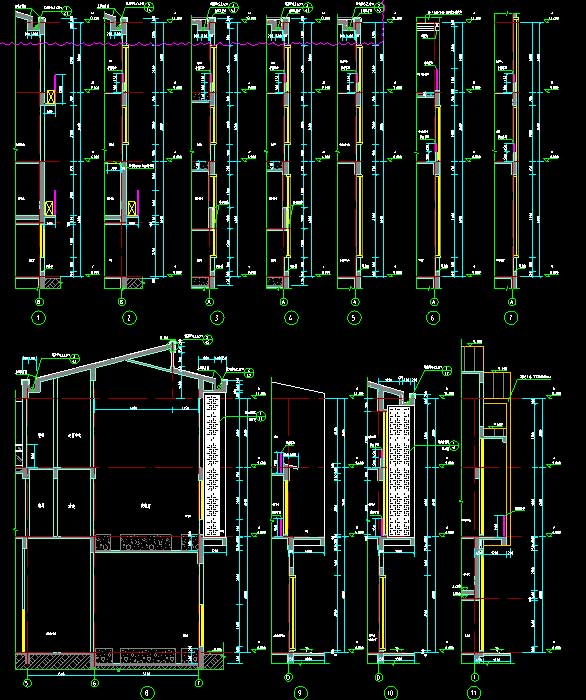

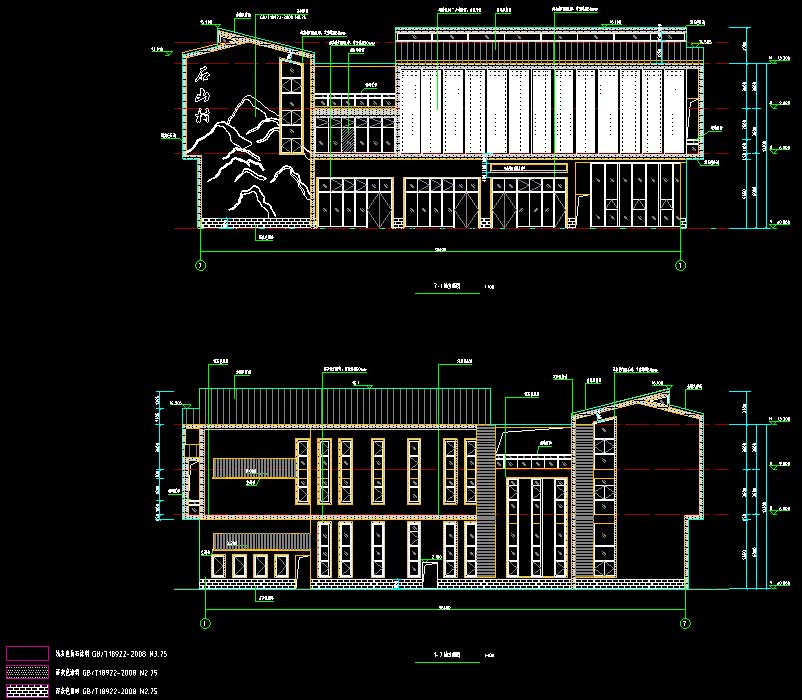

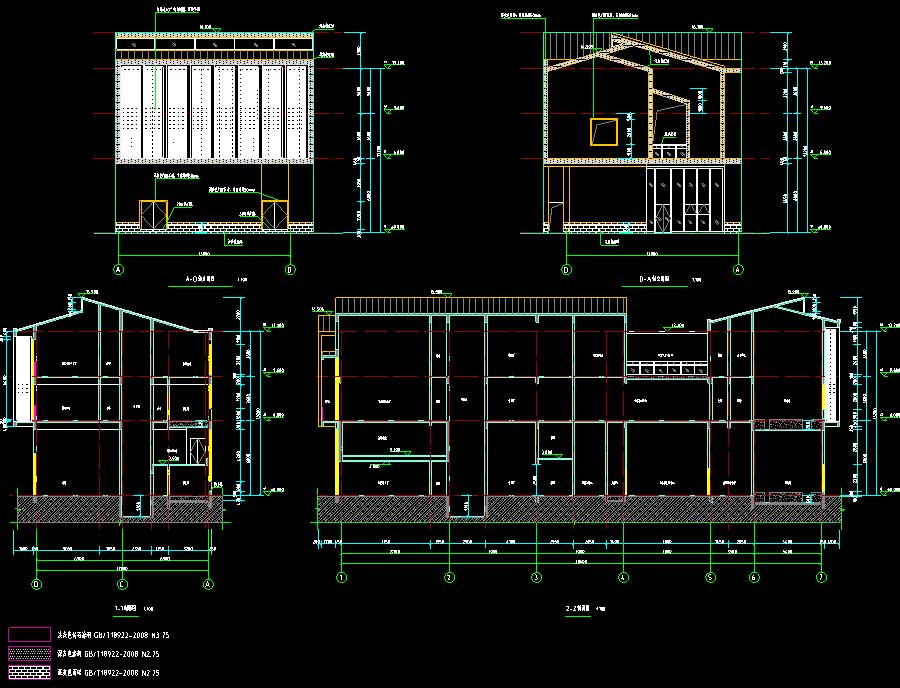

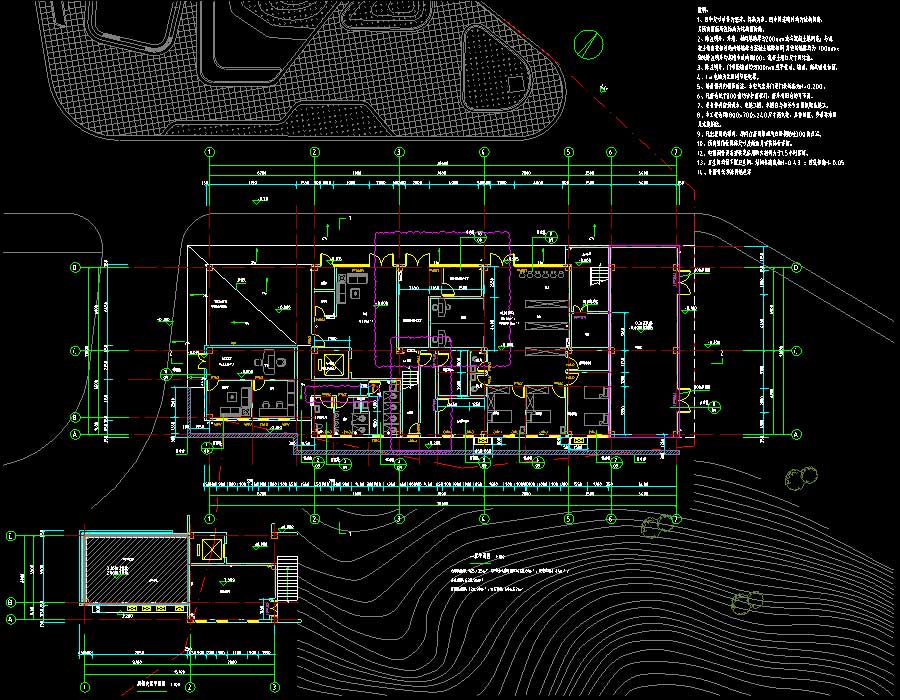

说明:该项目为某低层公共服务用房全专业施工图(含节能),抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为13.2米,地上层数3层,总建筑面积为1653.25平方米,基底面积为628.86平方米。图纸内容含:建筑说明,总平面图,节能设计说明专篇,平面图,立面图,剖面图,楼梯大样图,卫生间大样图,玻璃屋顶大样图,墙身大样图,门窗大样图,门窗表,建筑材料构造表;给排水说明,给排水及消防平面图,消防水箱管线系统图,给水、消火栓、污水、废水、雨水系统原理图,消防水泵房大样、消防水池管线系统图,室内消火栓泵管线系统图,卫生间大样,卫生间给排水系统图,室外消火栓接管大样、绿化水表接管大样,300宽排水暗沟大样,室外消防及生活给水总平面图,室外排水总平面图;结构说明,基础平面布置图,柱平面布置图,板平面布置图,梁配筋图,楼梯大样图,墙身大样;电气说明,消防报警系统图说明,消火栓起泵系统,配电系统图,弱电系统图,插座配电平面图,空调配电平面图,照明平面图,应急照明及消火栓按钮报警平面图,屋顶层防雷平面图,基础接地平面图,弱电平面图;通风、空调设计与施工说明,空调布置平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:1653.25㎡地上层数:3层建筑高度:13.2m地下层数:高度类别:低层图纸深度:施工项目地址:广东省设计时间:2018建筑风格:现代效果图:无
