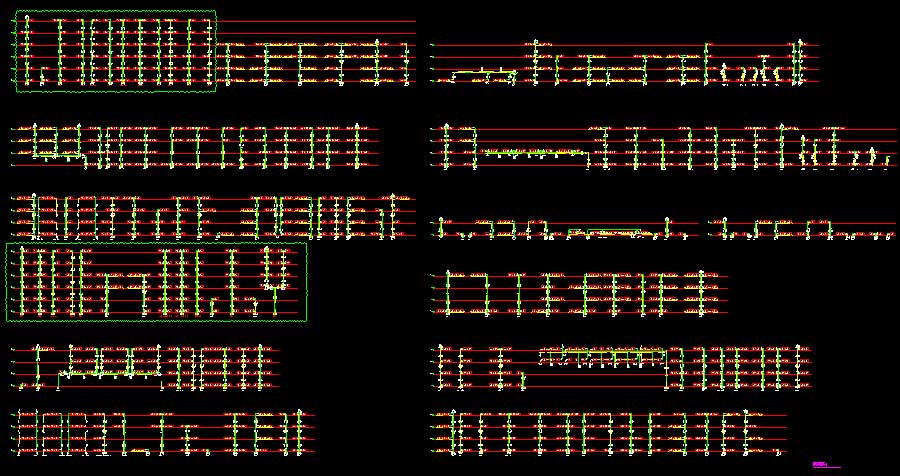

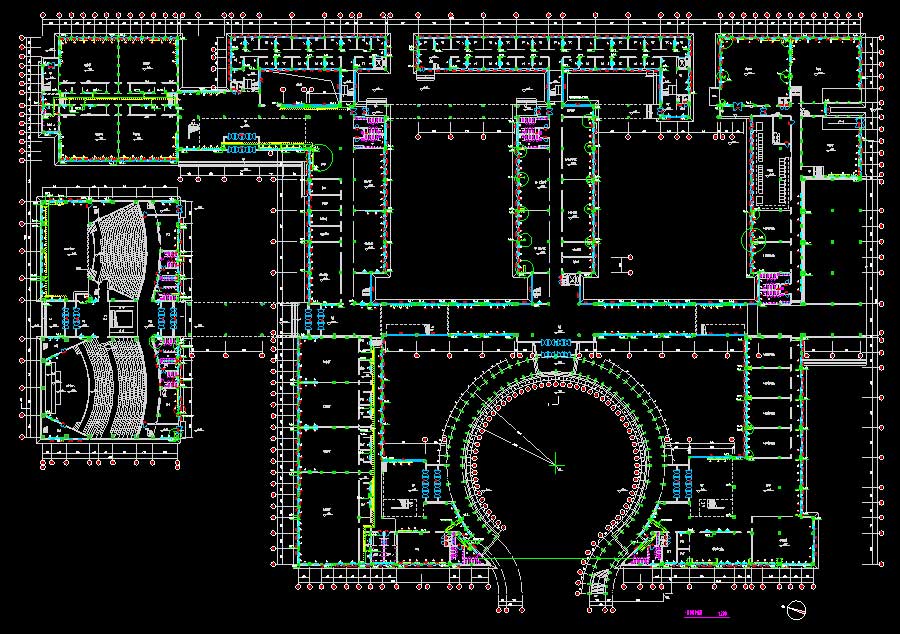

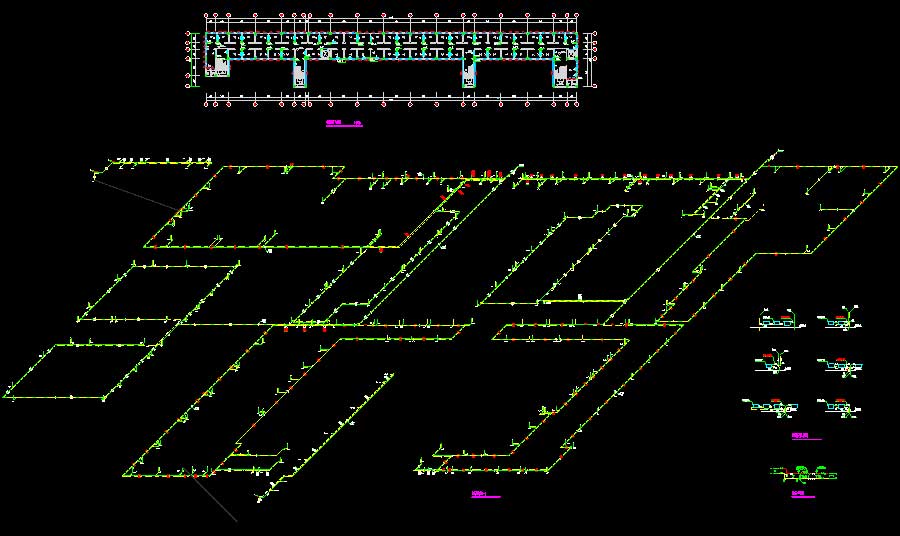

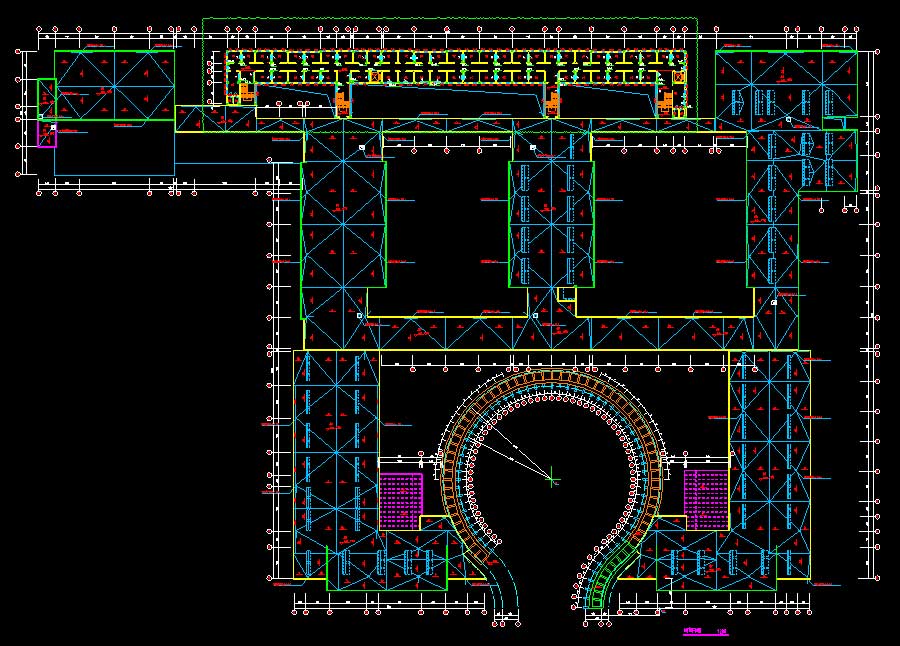

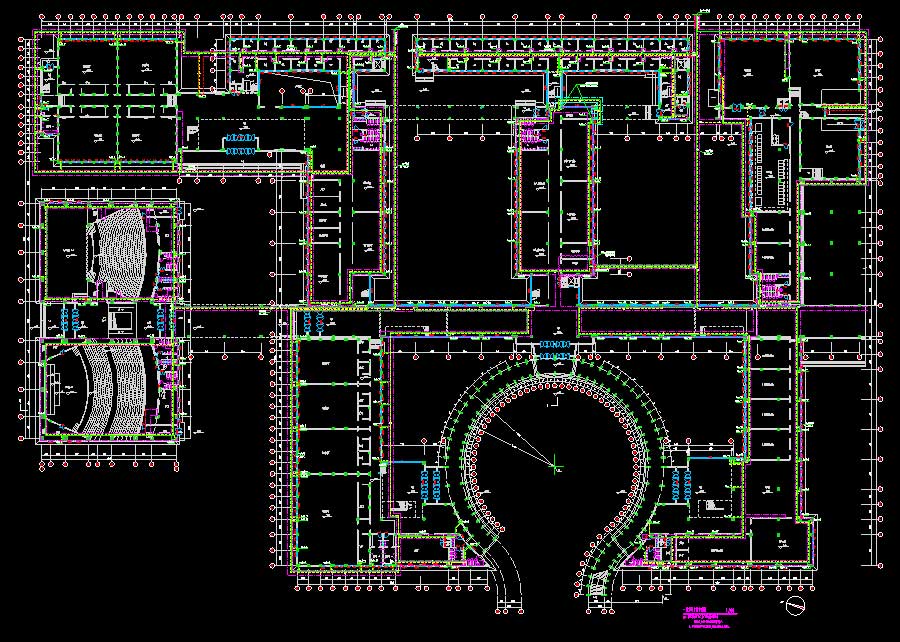

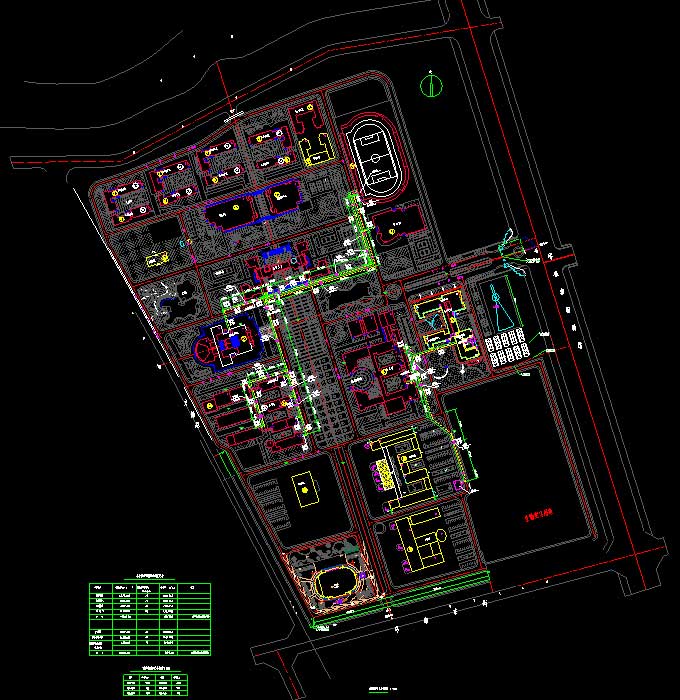

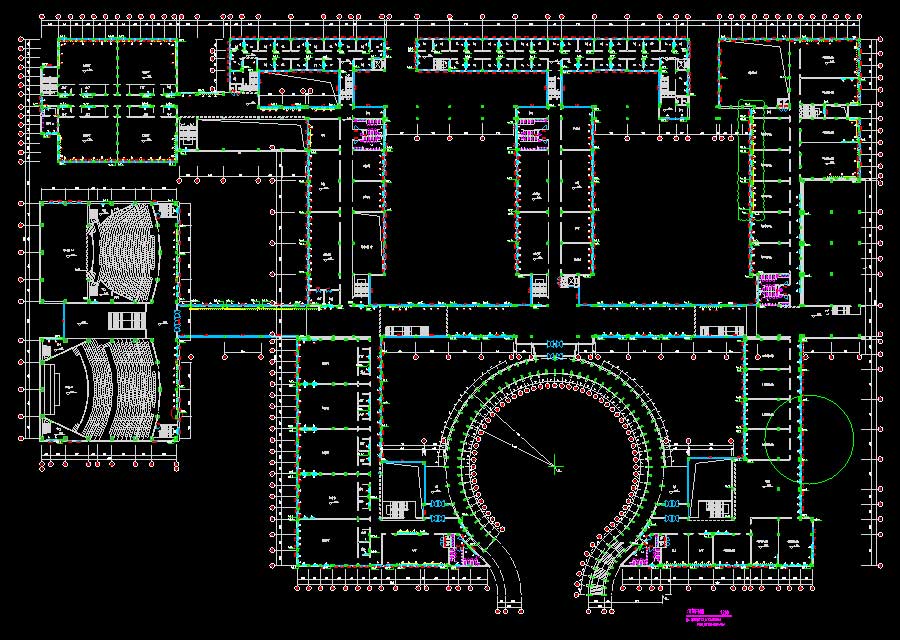

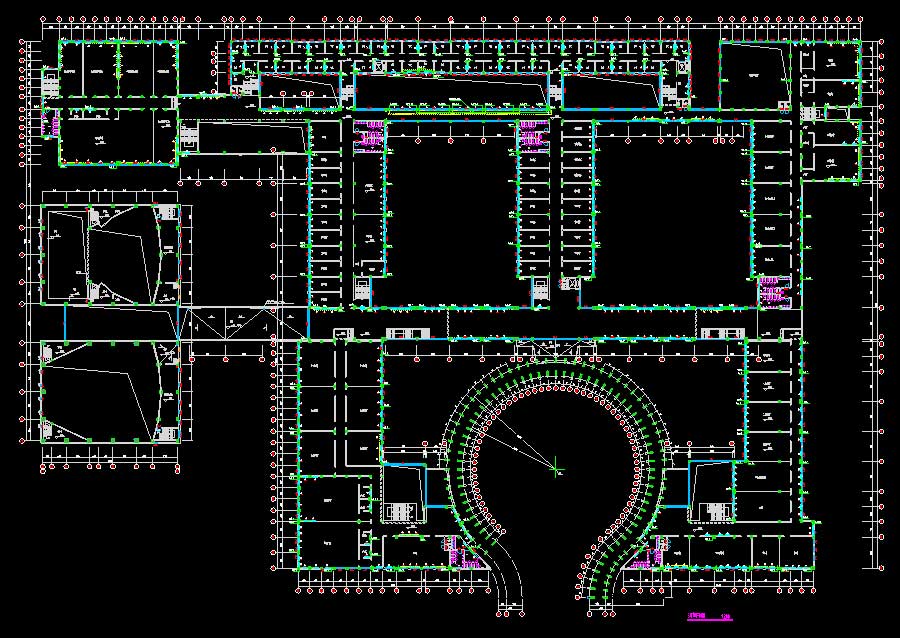

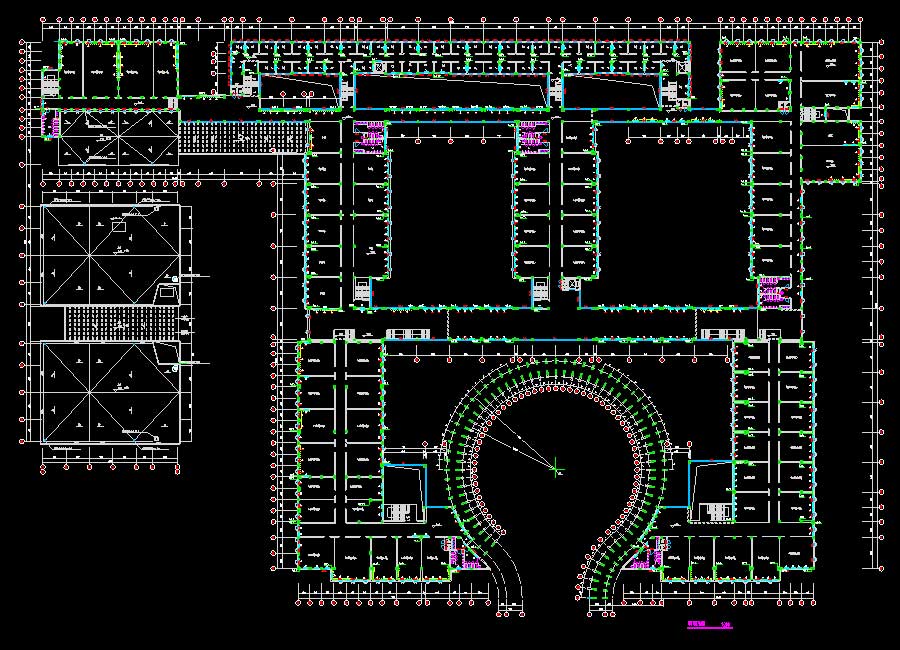

说明:该项目为某大学南校区改造工程暖通施工图,包括1-9#公寓,艺术楼,教学主楼,图书馆及交通楼。其中,9#公寓及艺术楼地上层数均为5层,建筑高度分别为16.5、18.95米,建筑面积分别为13109.37、56175.7平方米;1-8#公寓及图书馆地上层数均为6层,2、4、6、8#公寓地下层数为1层,建筑高度为18.95-22.6米,建筑面积为9291.2-27423平方米;教学主楼地上层数为12层,建筑高度为51.3米,建筑面积为44615平方米;交通楼建筑面积为36670平方米,建筑层数:教学楼四层、A区五层、B区三层、C区一层、D区三层,建筑高度:教学楼24.5米、A区19.5米、B区11.7米、C区7.8米、D区11.7米。图纸内容含:暖通说明,供暖外线设计说明,三通处安装示意图,热力管网总平面图,新建地沟总平面布置图,供暖干管平面图,供暖平面图,供暖大样图,供暖系统图,散热器安装大样图,热力入口安装大样图等等。
