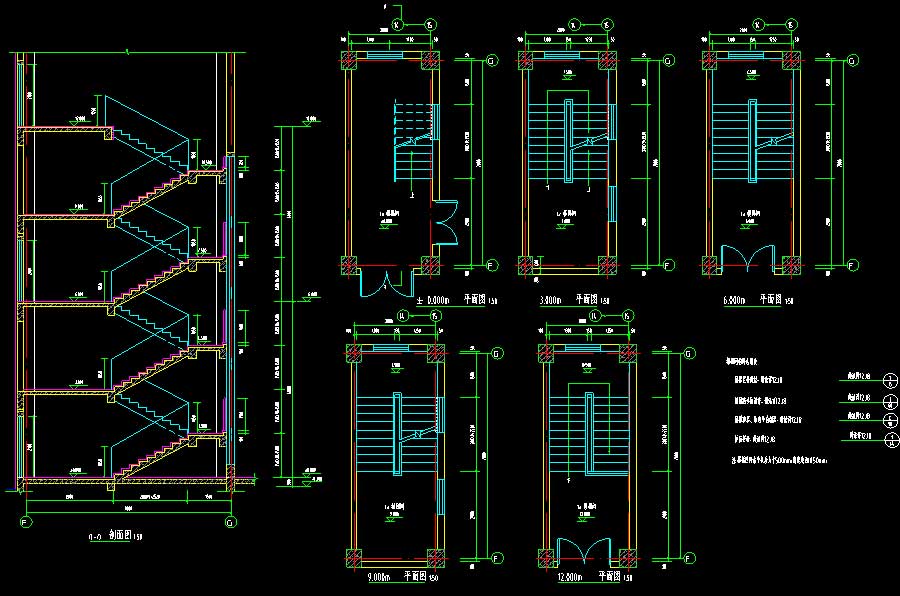

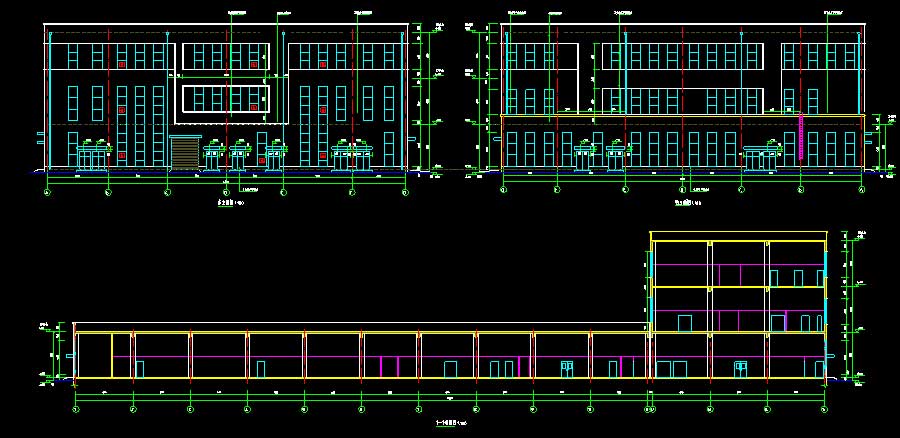

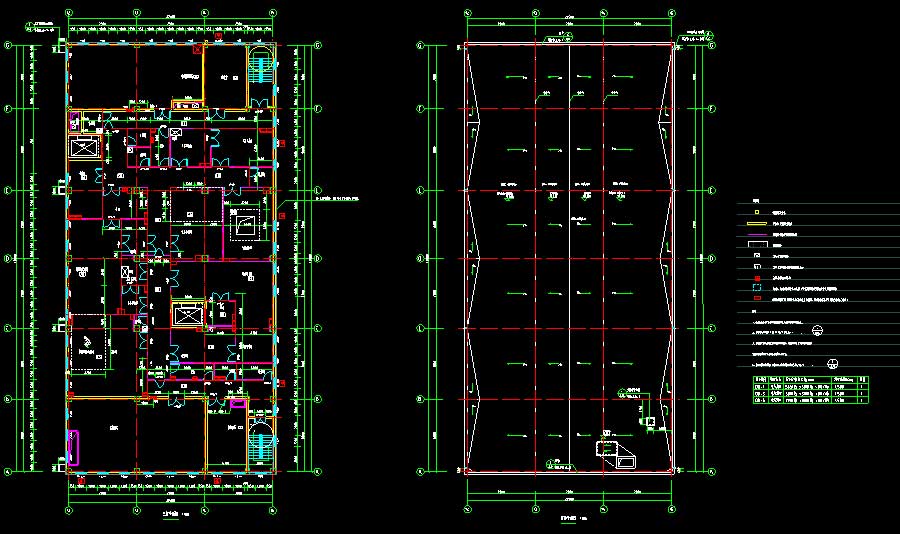

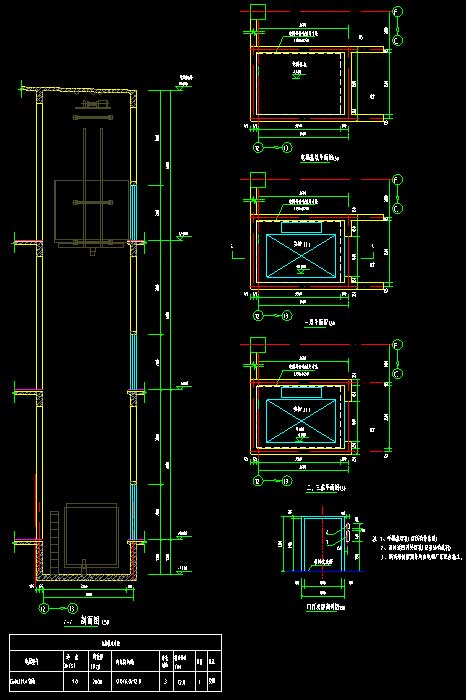

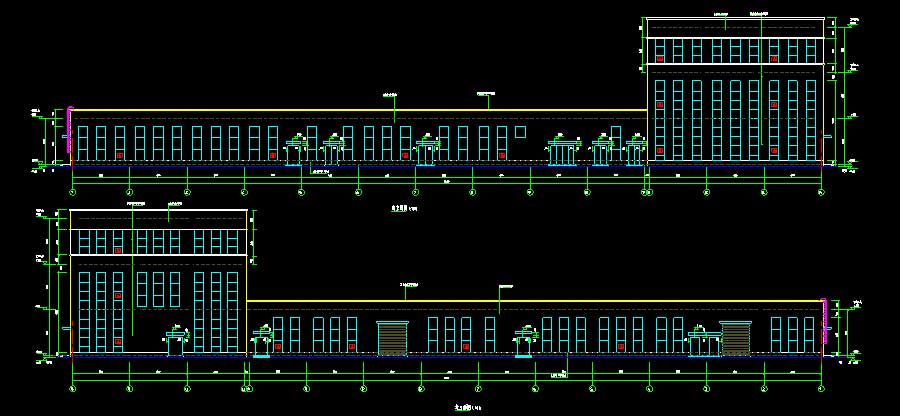

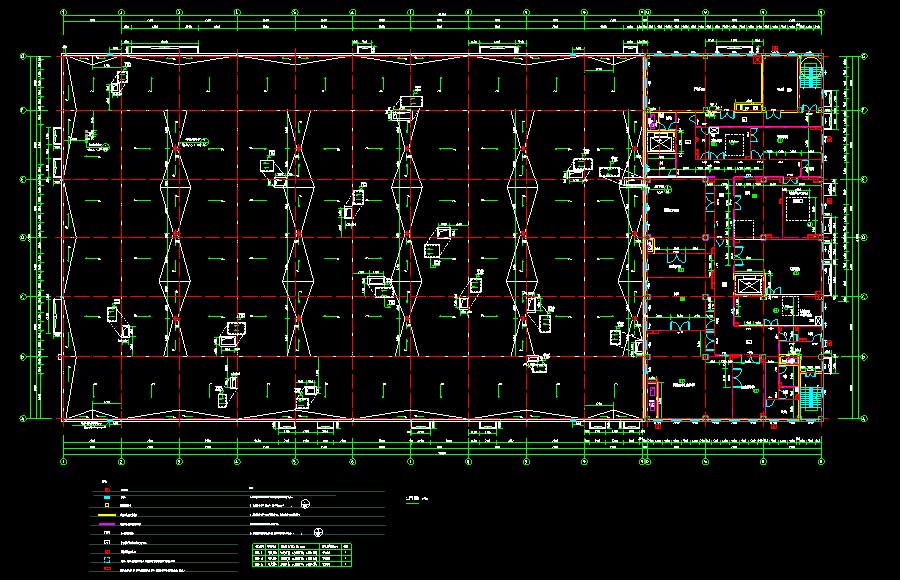

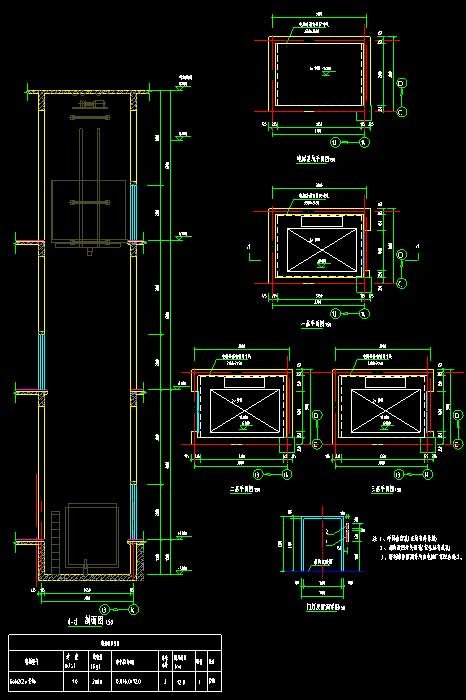

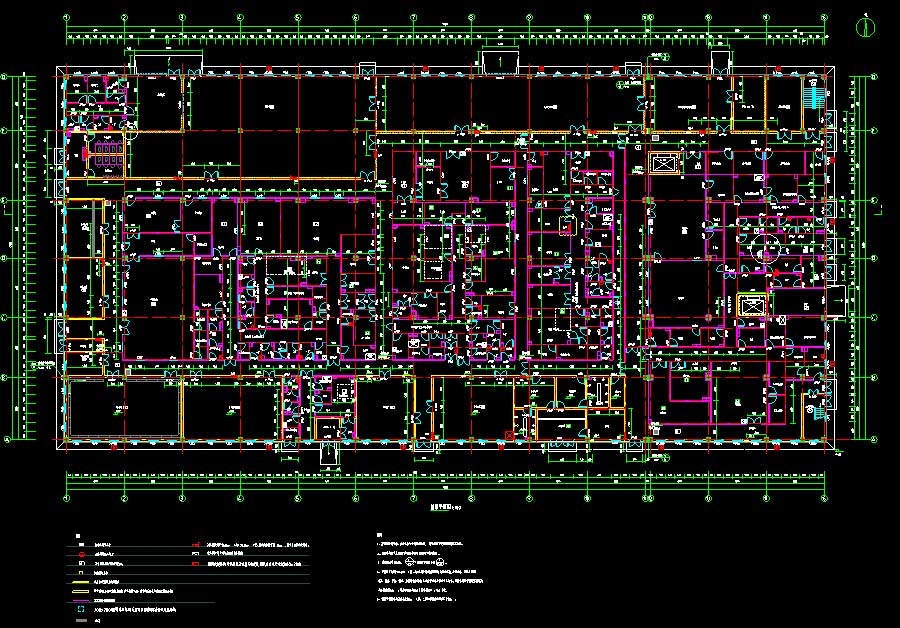

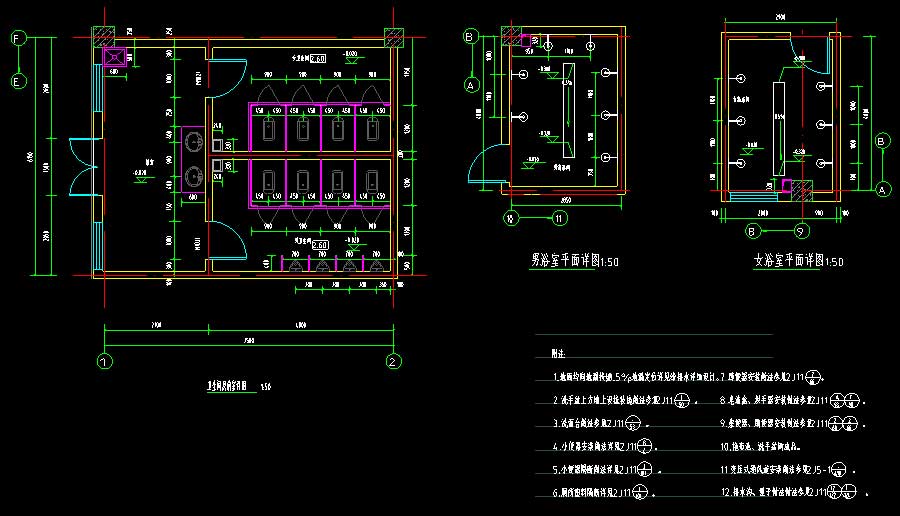

说明：该项目为某药业生产车间多专业施工图，抗震设防烈度为7度，主要结构形式为钢筋混凝土框架结构。建筑长98.8米，宽47.6米，高6.5米(局部高18.5米)(建筑室外设计地面至其屋面面层的高度)，占地面积为4702.88平方米，总建筑面积为6902平方米，地上层数为3层。图纸内容含：建筑说明，平面图，立面图，剖面图，楼梯间详图、剖面图，卫生间、浴室详图，电梯间详图，工程做法表、门窗表及门窗详图；电气说明，电机控制原理图，低压配电系统图，空调配电柜系统图，配电箱系统图，配电室设备布置及电缆沟平面图，照明平面图，吊顶照明平面图，应急照明平面图，插座平面图，动力平面图，基础接地平面图，接地平面图，接地防雷平面图，火灾自动报警系统图，电信系统图，火灾自动报警平面图，消防广播、防火门监控平面图，门禁、视频监控平面图；暖通说明，系统带控制点空气流程图，机械排烟流程图，空调蒸汽及凝结水管路流程图，空调分区平面图，防烟分区平面图，风量平衡及侧墙风口平面图，吊顶风口平面图，空调送风平面图，空调回风平面图，排风及供暖平面图，排烟平面图，空调冷媒管道平面图，蒸汽及凝结水管道平面图，供暖管道系统图，组合式空调机组详图；工艺说明，首页图，设备一览表，工艺管道及仪表流程图最终灭菌大容量注射液生产线图，工艺管道及仪表流程图配液系统图，工艺管道及仪表流程图消毒液配制、打料系统、CIP清洗系统图，工艺管道及仪表流程图口服液玻璃瓶、塑料瓶生产线图，工艺管道及仪表流程图配液系统、打料系统图，工艺管道及仪表流程图颗粒剂、粉剂、散剂生产线图，工艺管道及仪表流程图中药接收图，低温水及循环水系统图，纯化水系统图，注射用水系统图，压缩空气系统液体、固体制剂生产线图，工业蒸汽系统图，纯蒸汽系统图，安全阀数据表，设备平面布置图，洁净区域划分图，压差梯度及压差计分布图，人物流走向图，管道布置图，埋地管道布置图，管道特性表，综合材料表；自控说明，仪表索引表，仪表数据表，电气设备材料表，综合材料表，仪表安装图，仪表回路图，PLC系统拓扑图，仪表接地系统图，仪表检测点平面布置及电缆桥架走向图，氧气含量检测系统图等等。专业包括建筑、电气、采暖通风、工艺、自控。
