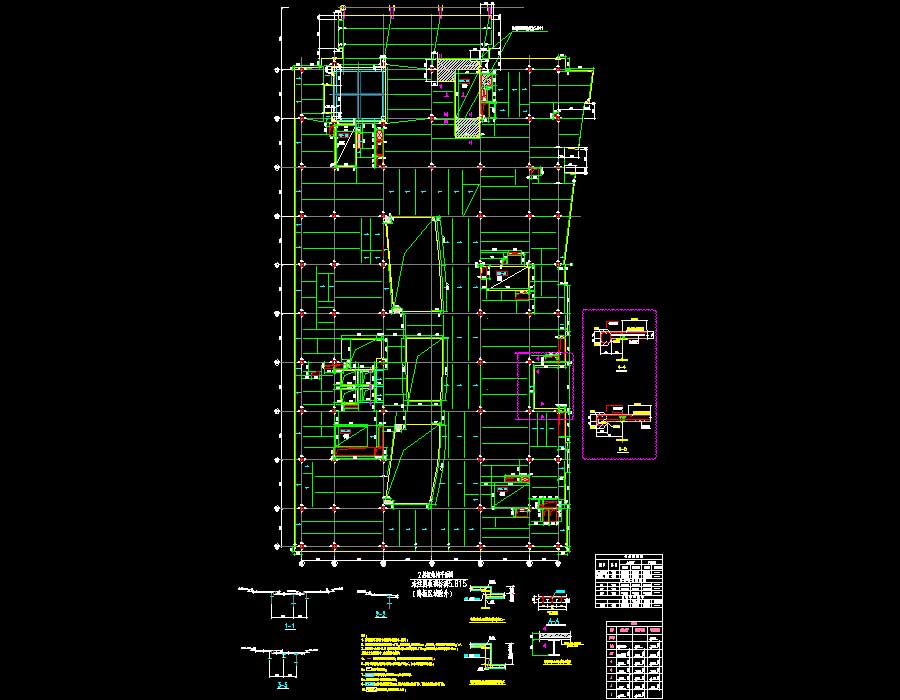

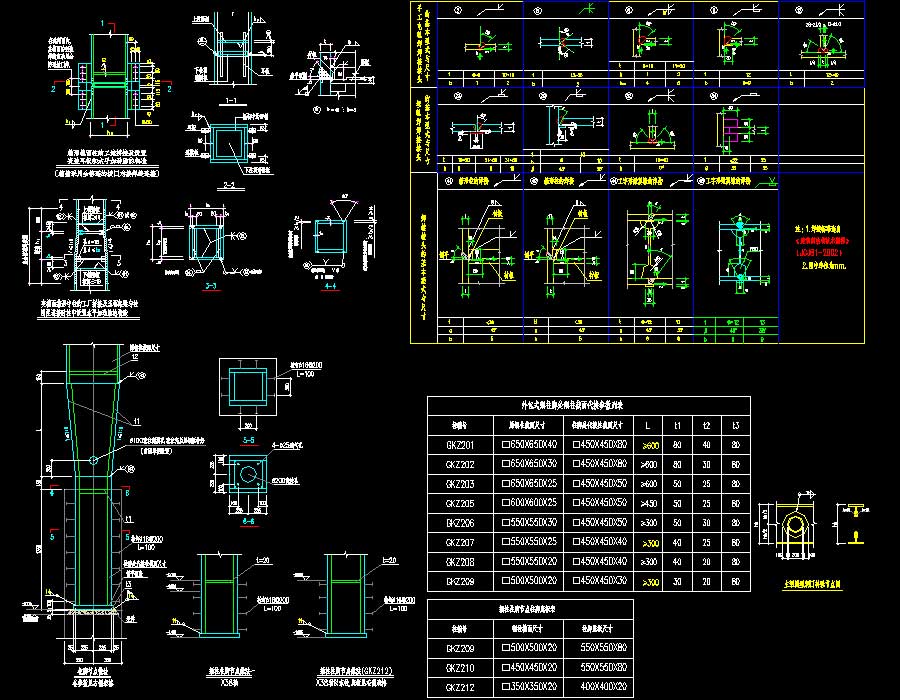

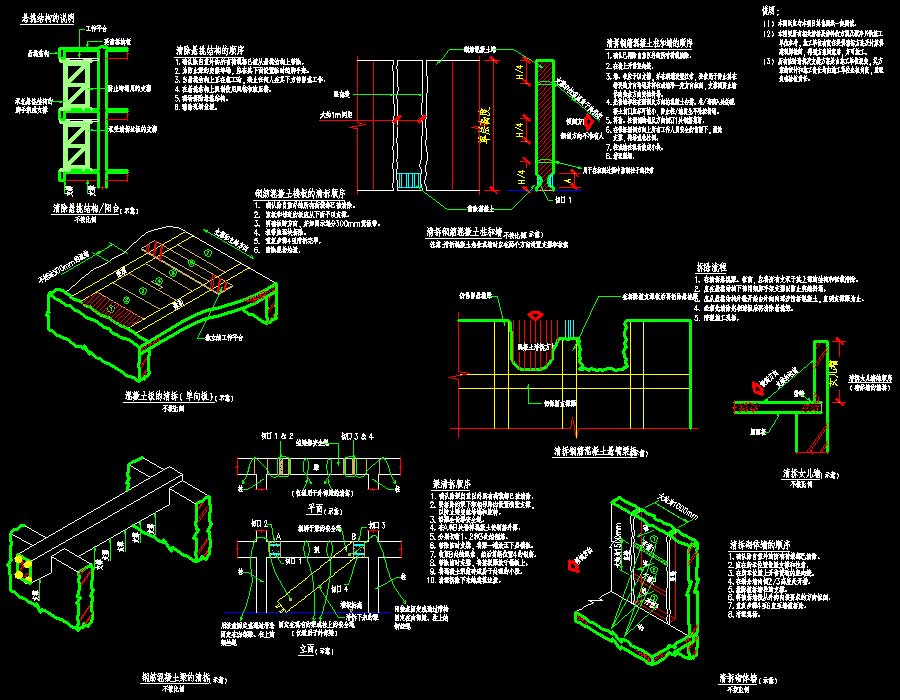

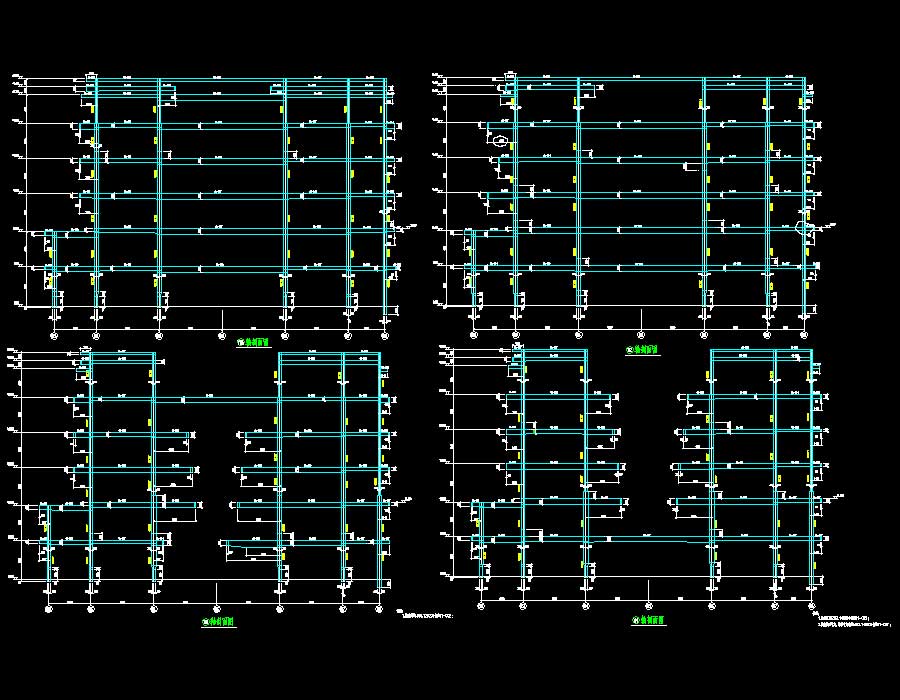

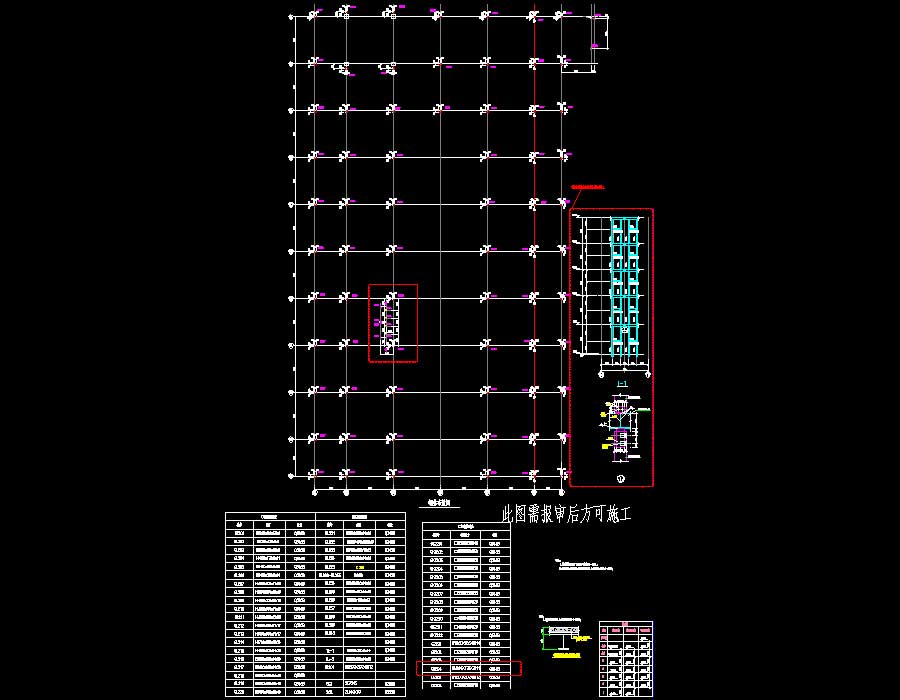

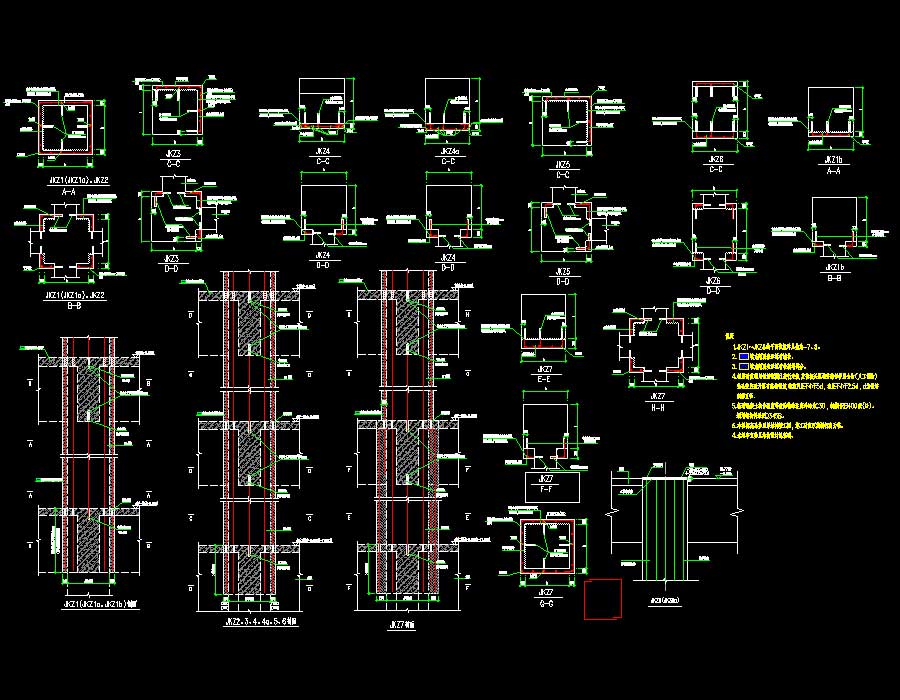

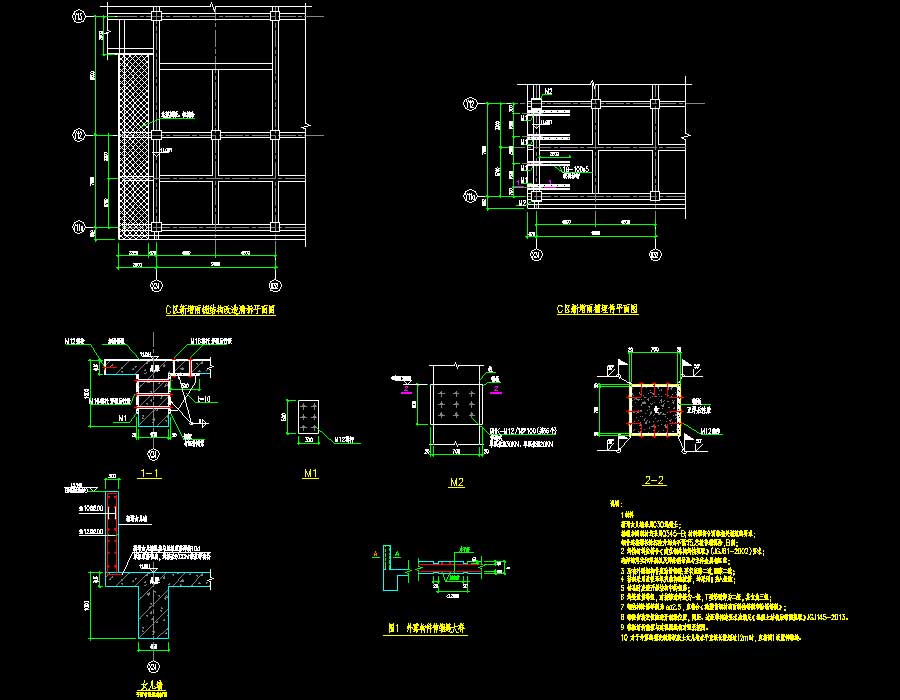

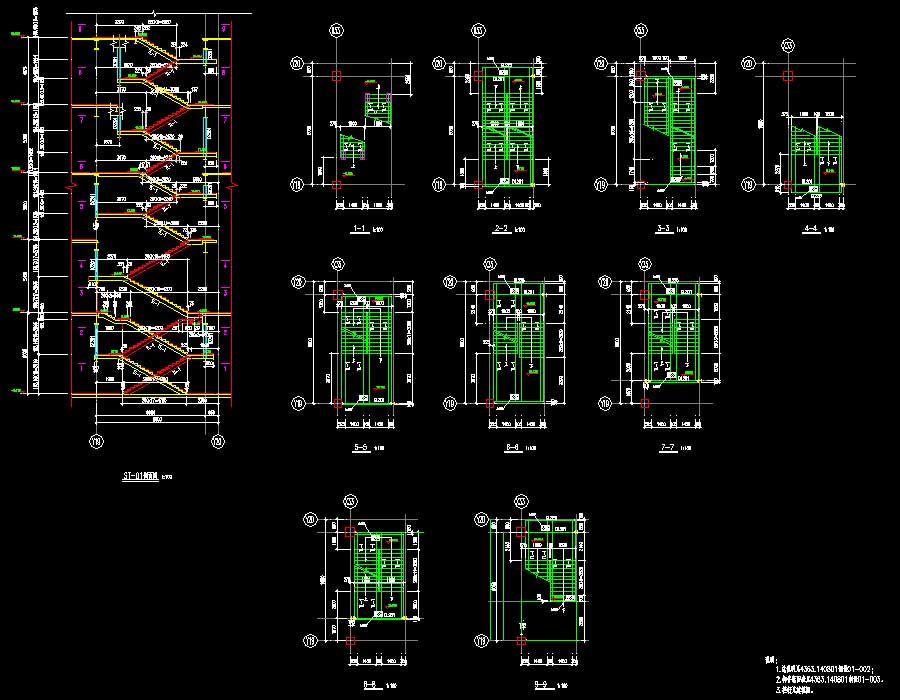

说明:该项目为某国际贸易中心CG区加固改造工程施工图,其中,C区平面形状长方形,南北长89米,东西宽46米,原结构地上4层,地下2层,改造后地上5层(局部6层)地下2层,结构高度26.245米,地上一层~五层为商场,地下二层为车库;G区,南北长54m,东西宽54米,地上3层,地下2层(局部3层),屋面形式为马鞍形屋面,屋面平均建筑高度约2米。原结构中间为40x40通高的展厅,现拆除地上部分,改造为5层钢框架结构,改造后地下结构及原基础不满足承载力要求,进行结构抗震加固改造。图纸内容含:G区,钢结构设计总说明、弧形梁区域布置图、G区钢柱布置图、剖面图、节点图、结构设计总说明、地下部分钢结构布置图、结构平面布置图、屋面钢梁定位图、板平面布置图、楼梯图、清拆图、改造及加固平面图、柱脚平面图、柱脚详图、结构加固设计总说明、基础加固平面图;C区,钢结构设计说明、节点图、钢柱布置图、结构平面布置图、剖面图、混凝土结构设计总说明、板结构平面图、楼梯详图、结构设计及加固设计总说明、柱加固平面布置图、柱脚平面布置图、柱加固详图、柱脚详图、节点详图、新增板剖面详图、基础加固平面图、基础加固详图、新增灌注桩施工图、F区新加洞口结构施工图、F区新加坡道和洞口结构施工图、楼梯施工图、墙体开洞图、梁板清拆图、新增雨棚结构改造施工图、结构清拆总说明、既有结构平面布置图及清拆图、消防控制室需要保留梁板施工图。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:多层图纸深度:施工项目地址:设计时间:2014
