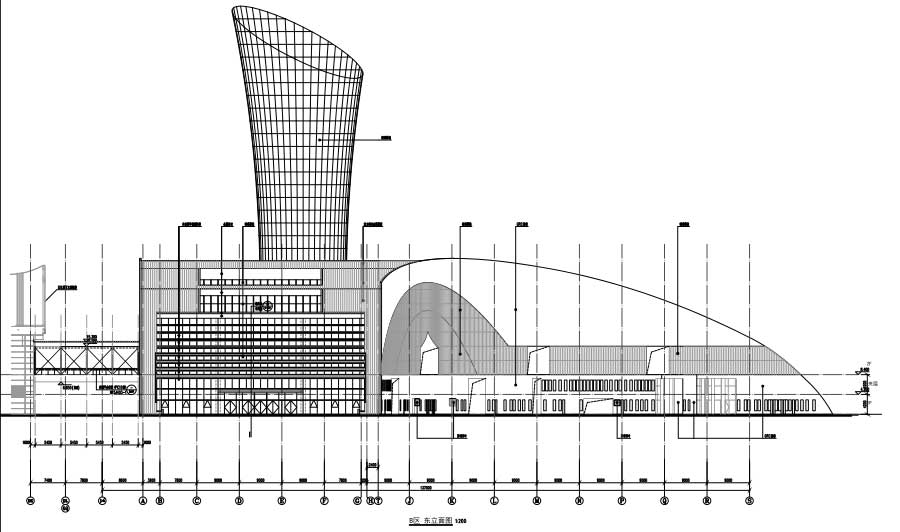

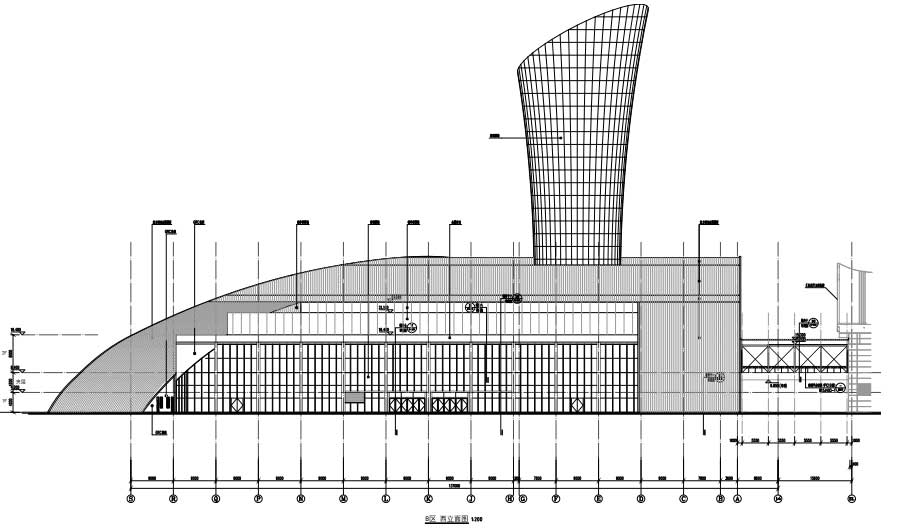

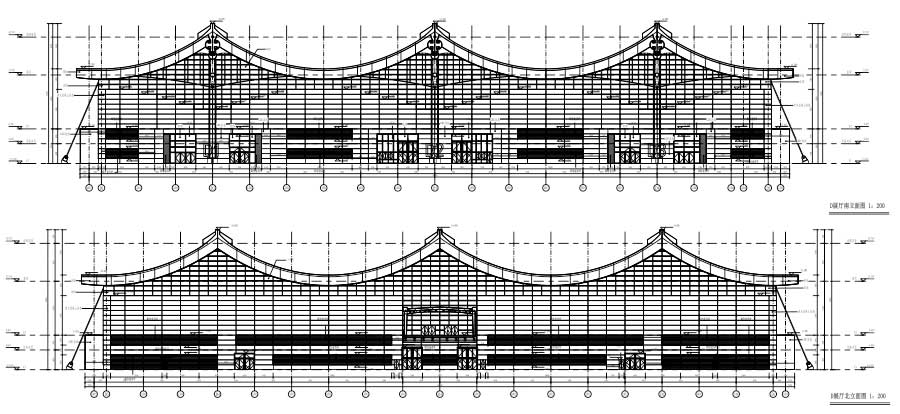

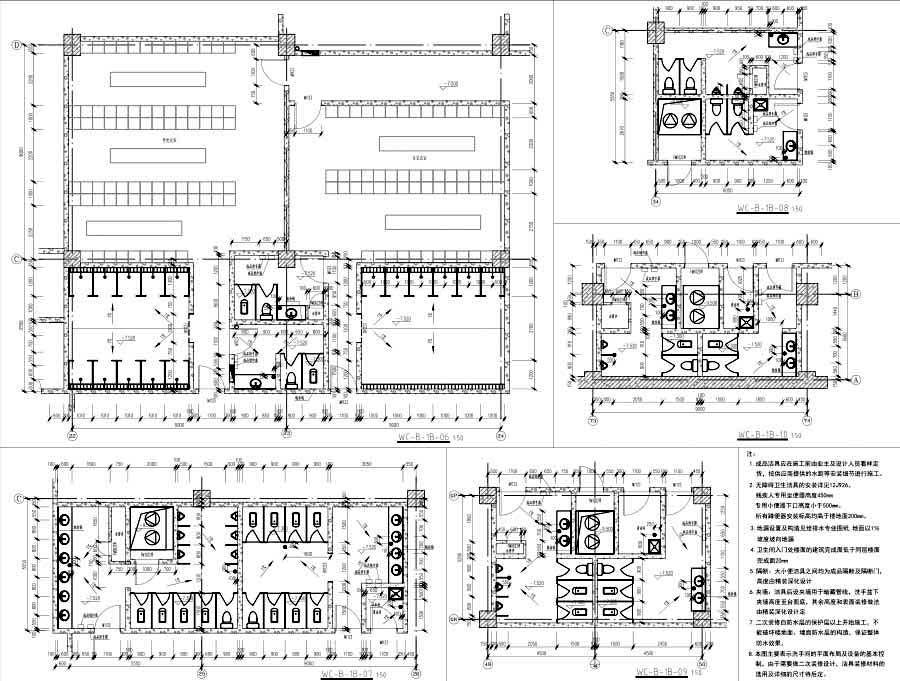

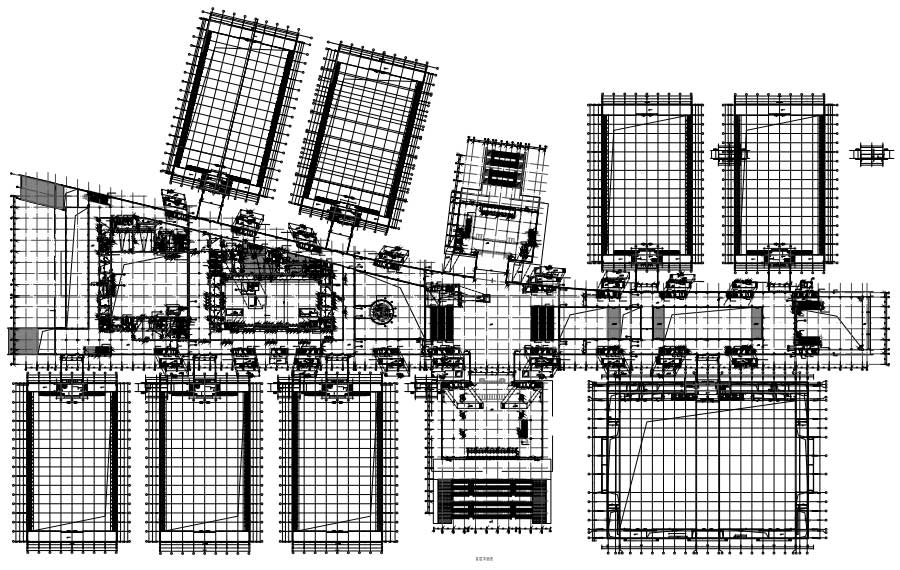

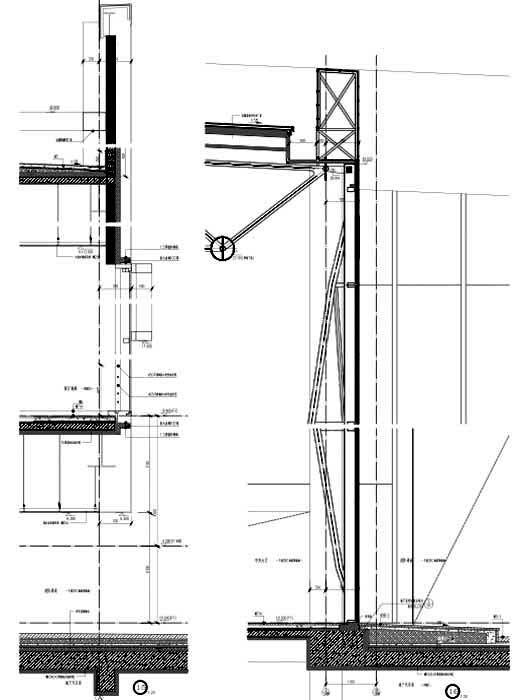

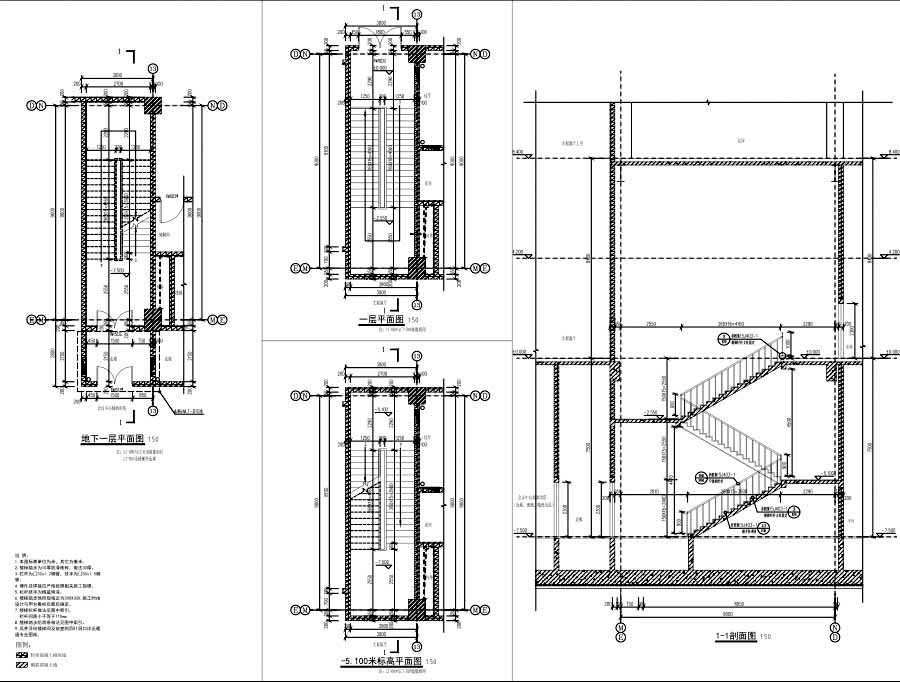

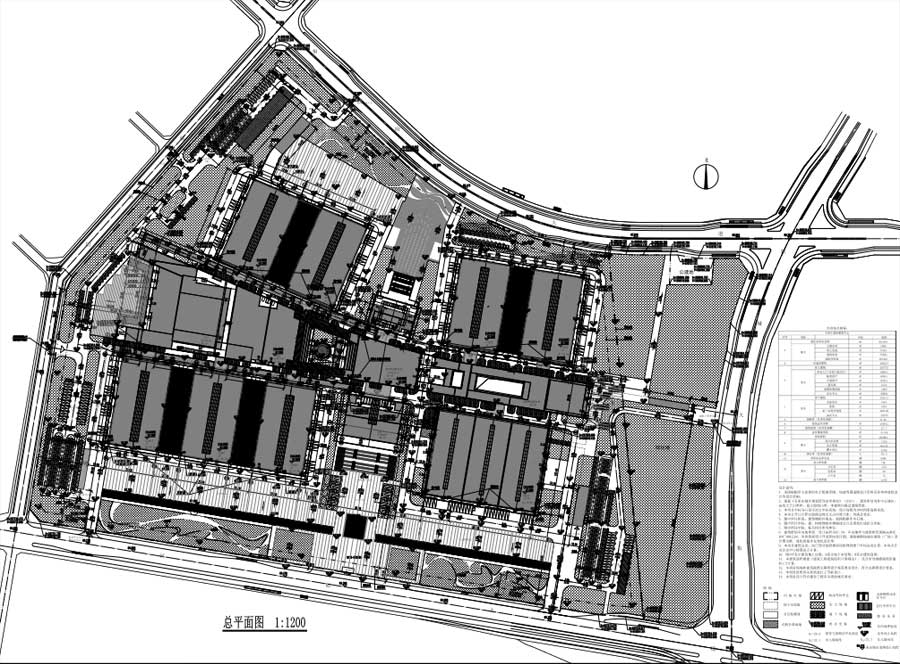

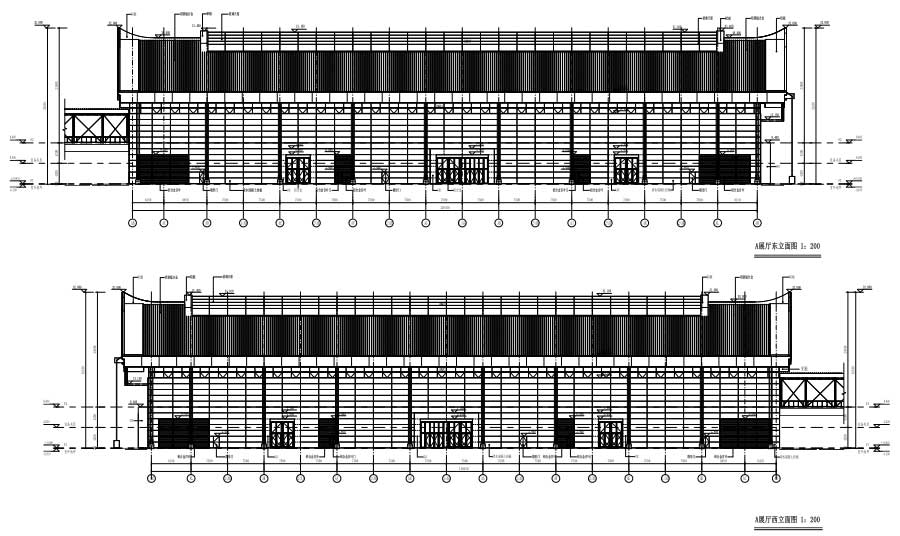

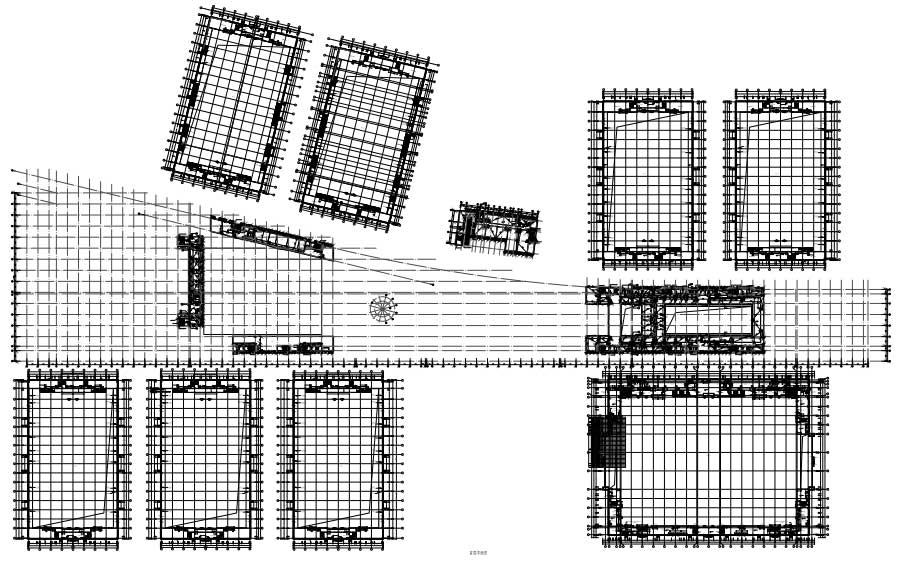

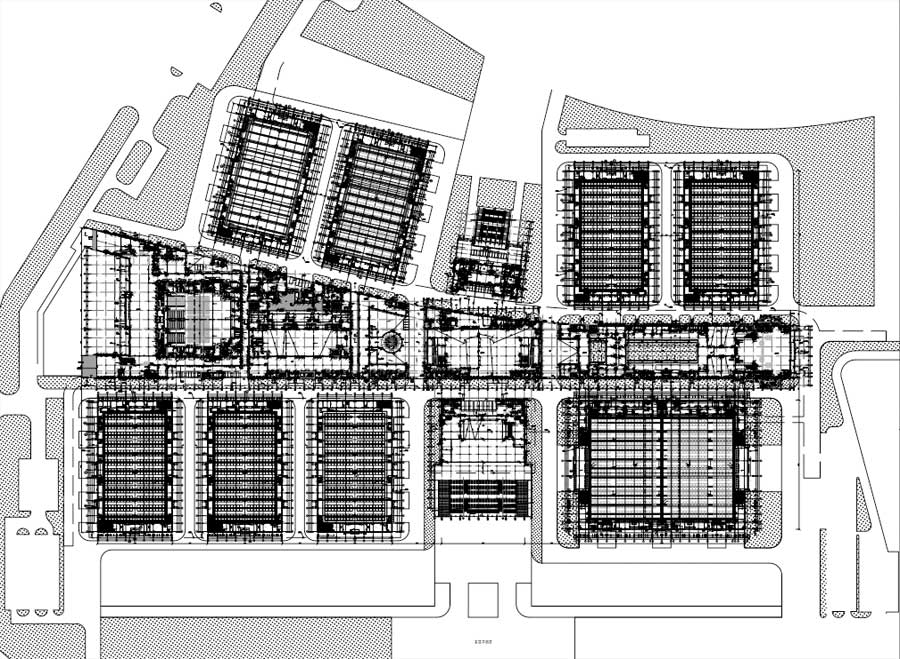

说明：该项目为某国际展览中心全专业PDF版施工图，该套图纸为PDF版。抗震设防烈度为7度，建筑结构形式：地下为钢筋混凝土结构，展厅地上主体结构体系为悬索结构，枢纽区地上主体结构为钢框架、网架及大跨度桁架结构，观光塔采用内外双筒结构形式。建筑层数：地上2层（局部夹层）、地下1层，观光塔地上12层。建筑高度：枢纽区最高点建筑高度为33.2米，标准展厅建筑高度25.5米，大型展厅建筑高度28.6米，观光塔上部建筑高度75.8米。无单独地库部分图纸。图纸内容含：建筑说明，总平面图，竖向设计图，道路（广场）设计图，轴线定位图，平面图，立面图，剖面图，卫生间详图，坡道详图，墙身详图，楼电梯详图，幕墙大样，门窗大样；给排水说明，气体灭火设计说明，电伴热系统说明，中水处理站说明，给排水平面图，卫生间给排水大样图，给水、排水、中水、雨水系统原理图，次展沟给水、排水系统原理图，给排水消防平面图，自喷消防炮系统原理图，消火栓系统原理图，消防喷淋平面图，喷淋、移动灭火器平面图，消火栓、高空水炮、气体灭火、消防水炮平面图，喷淋系统原理图，高空水炮系统原理图，气体灭火系统原理图，报警阀间、水箱间消防平面图；结构说明，桩位布置图，基础说明及详图，基础及外墙预应力平面图，框架柱结构图，配筋图，展沟平面布置图，柱平面布置图，三维示意图，檀条、支撑、拉条平面布置图，桁架平面布置图、大样及详图；电气说明，电气干线平面图，照明平面图，应急照明平面图，弱电平面图，插座平面图，配电系统图，电气干线系统图，弱电系统图，综合布线系统图，视频安防监控系统图，弱点竖井大样图；暖通说明，通风、防排烟、空调、通风风管、空调水管、地板采暖、采暖盘管、空调干管水管平面图，加压送风系统图，排烟系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。
