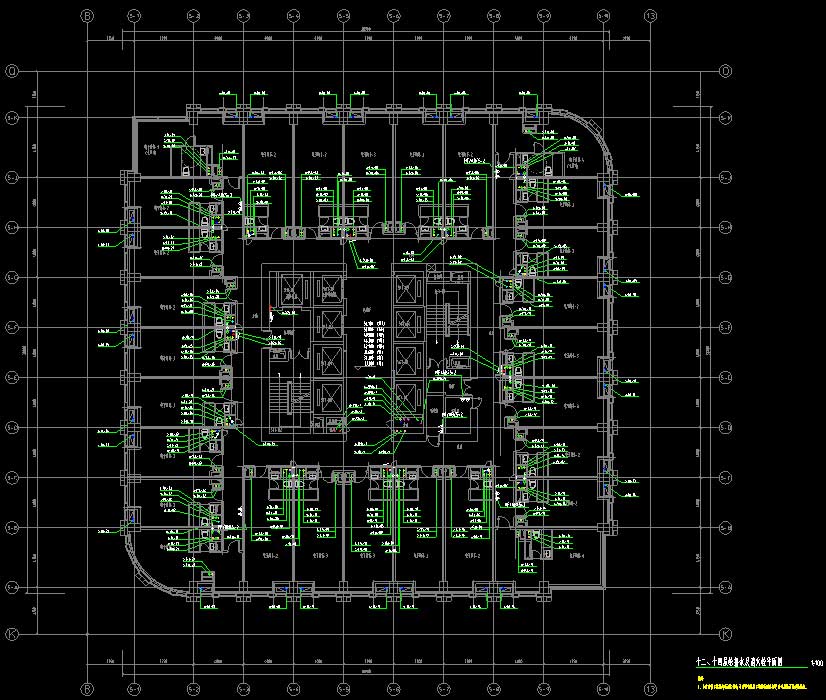

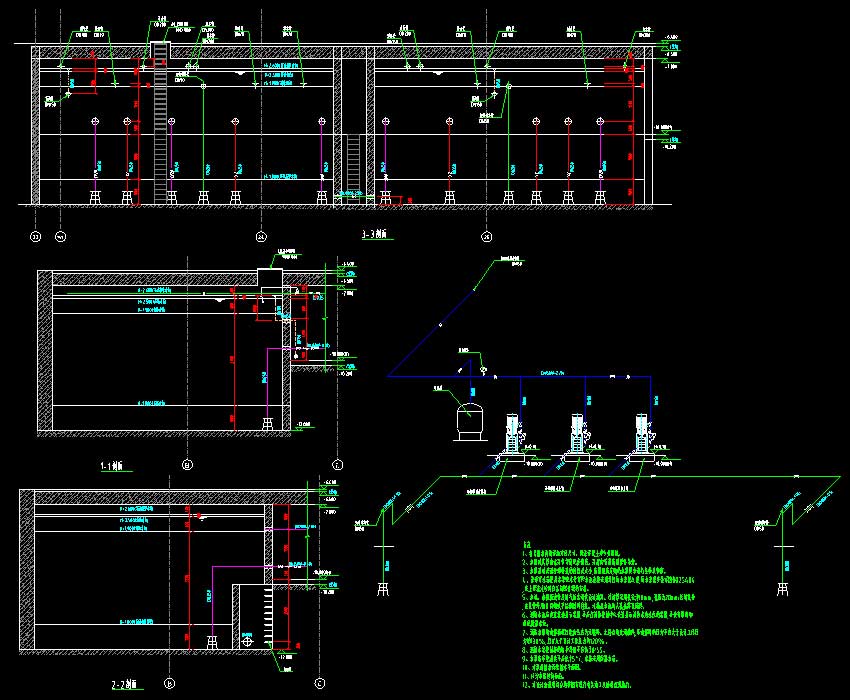

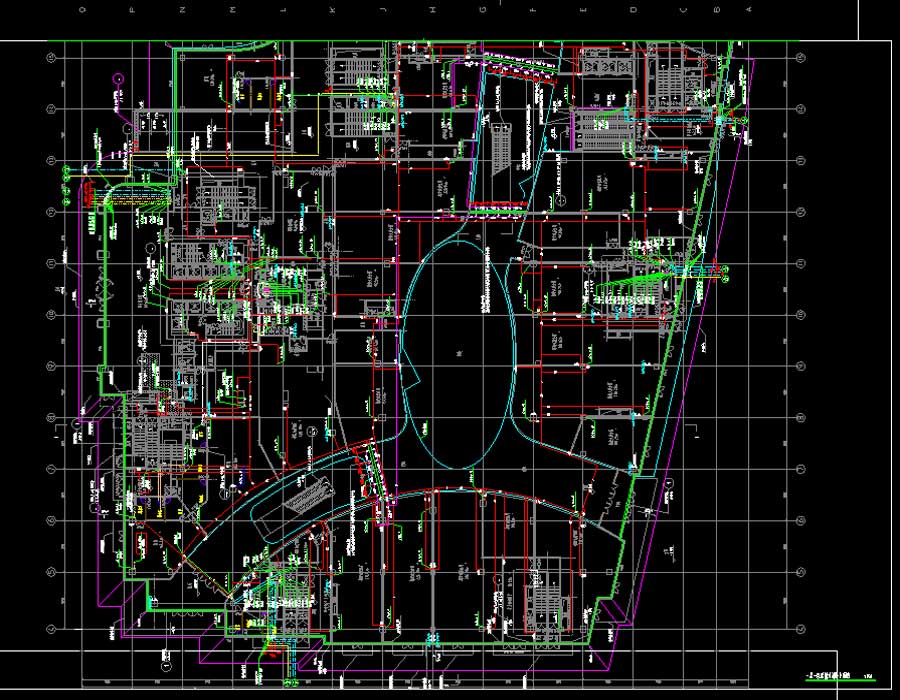

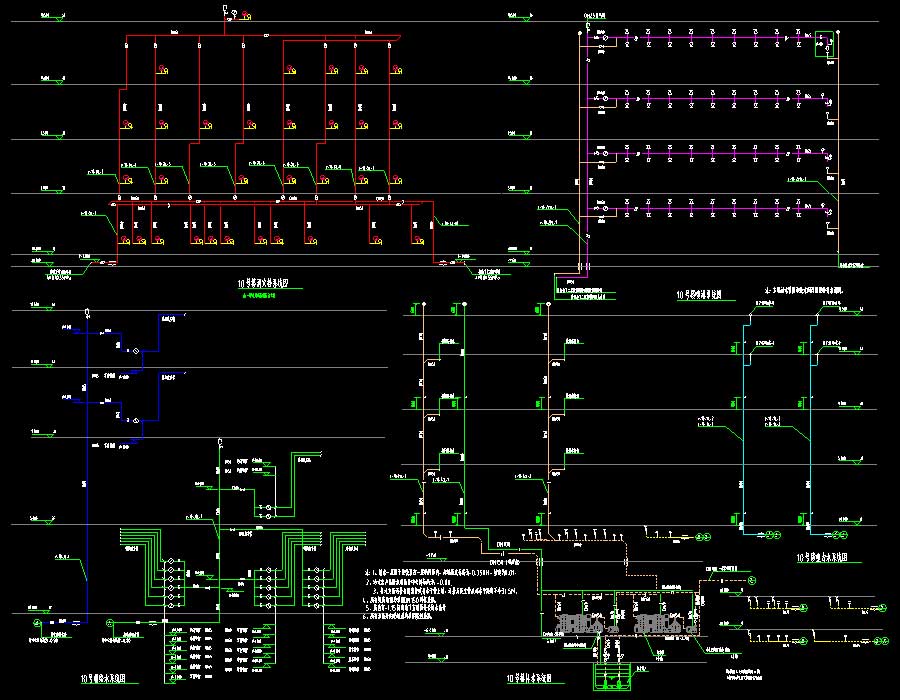

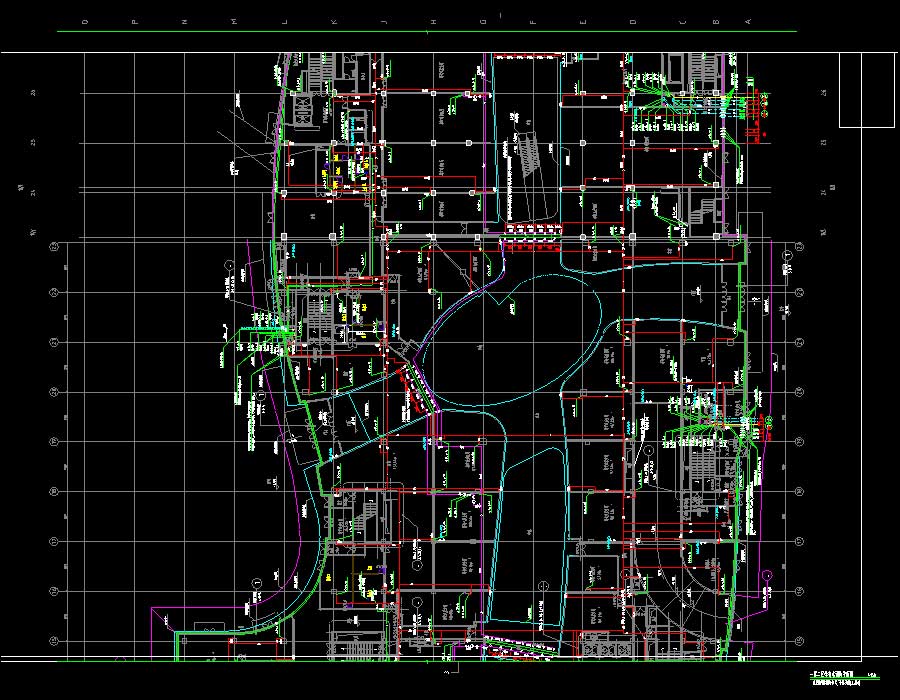

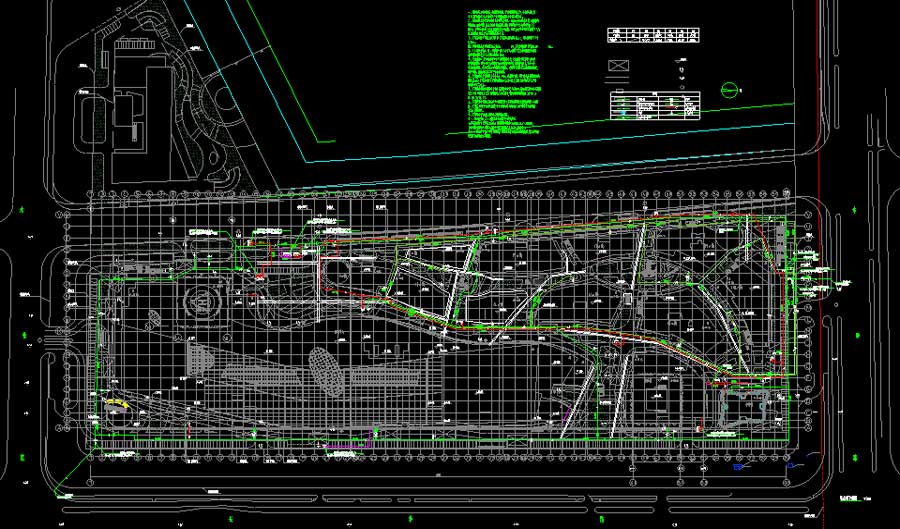

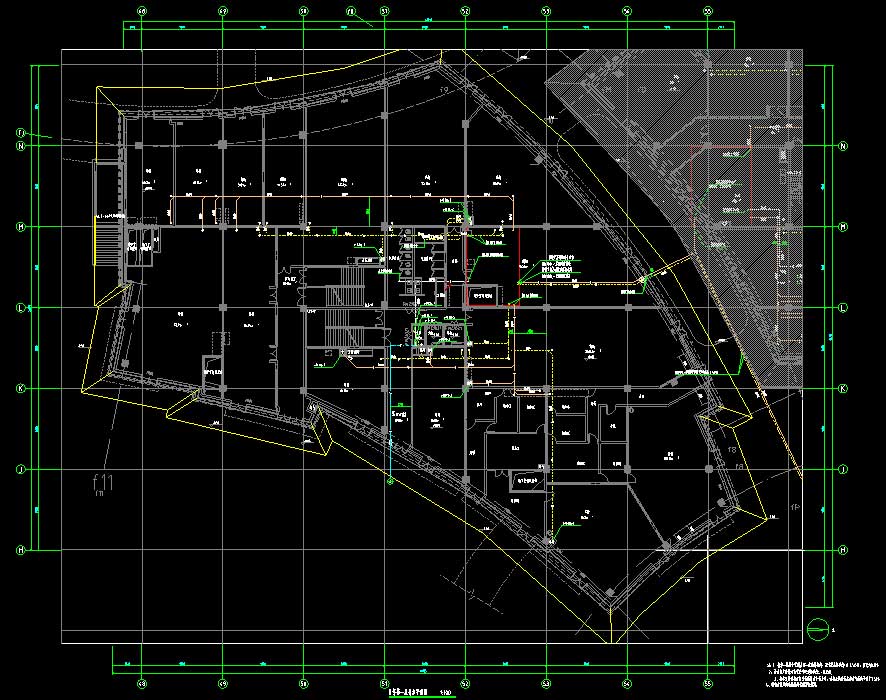

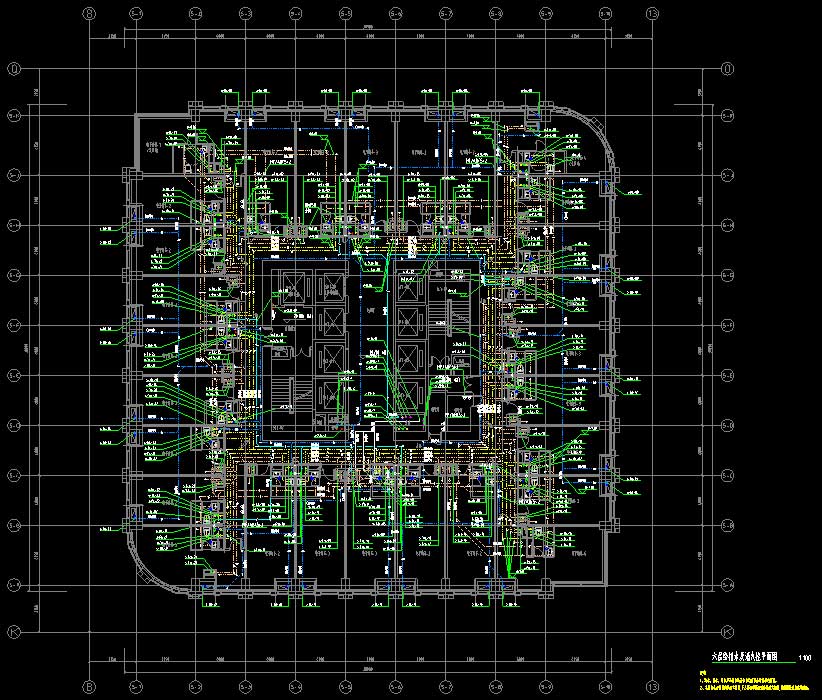

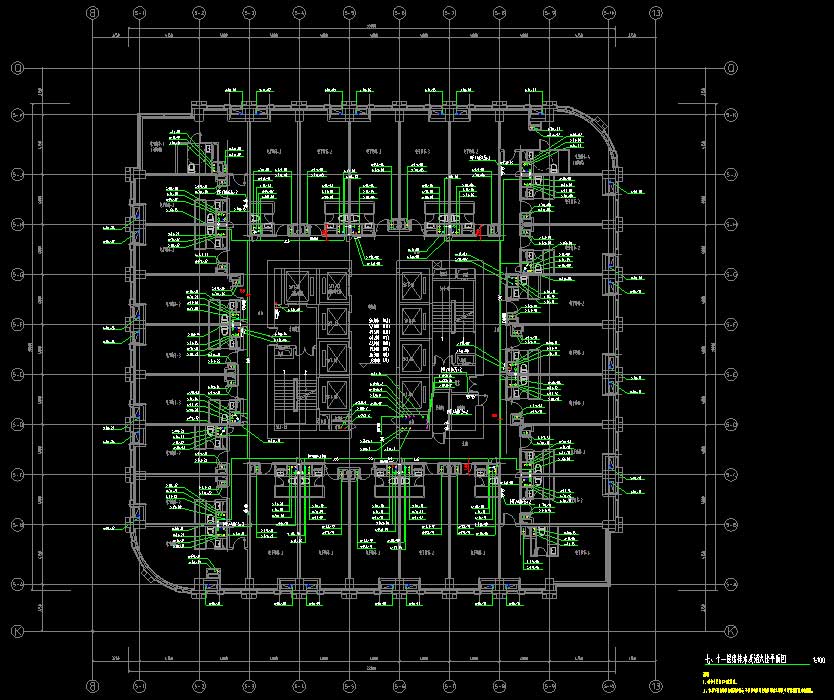

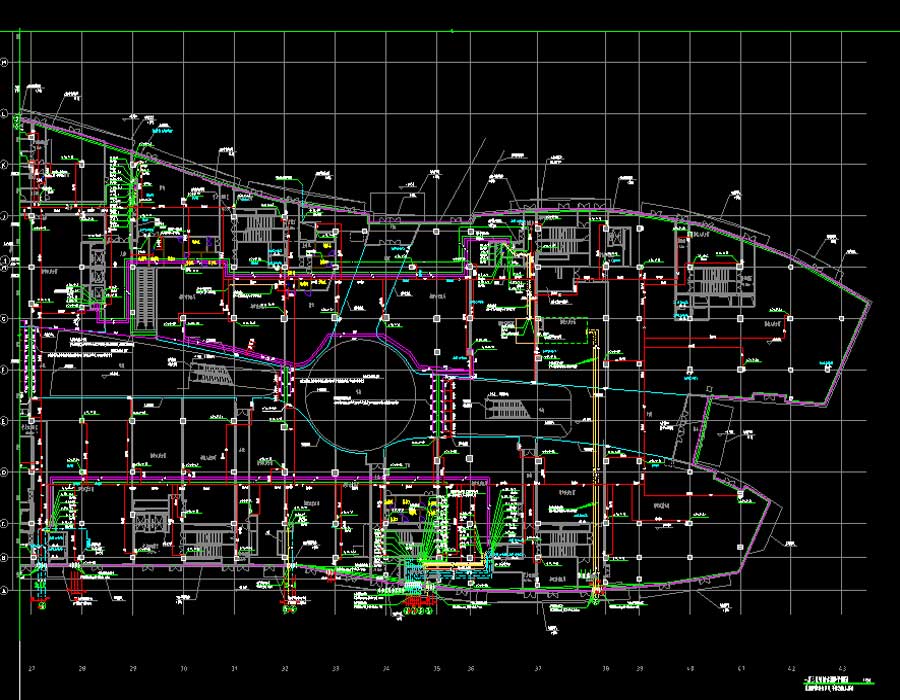

说明:该项目为某城市综合体给排水施工图(办公楼图纸为PDF版),本项目拟建五层购物中心一座、3万平方米商业步行街、超高层商务办公楼一栋及一类高层办公楼一栋,组成地上的四大功能。基地面积106870平方米,建筑面积约411840平方米,为城市综合体。地下部分共两层,地下一层为商业、机械停车库和设备用房,地下二层为汽车库和设备用房。地上购物中心部分共五层,商业街部分为二层或三层的商业用房,共两座塔楼,商务办公楼总高度164.8米;办公楼总高97.5米。图纸内容含:给排水说明,虹吸雨水系统设计说明,七氟丙烷灭火系统设计说明,水泵房设备布置、管线布置详图、剖面图及系统图,办公楼屋顶水箱间详图,水箱间设备布置详图、管线布置详图、系统图,七氟丙烷灭火系统平面图,七氟丙烷灭火系统系统图,给排水平面图,消防平面图,自行车库夹层消火栓给排水平面图、喷淋平面图,喷淋平面图,消火栓原理图,喷淋系统原理图,给排水及消火栓平面图,给水原理图,排水原理图,给排水消防平面图,给排水消防系统图,购物中心水幕原理图,购物中心卫生间大样图,虹吸雨水系统图等等。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,其它生活供水设计:排水设计 :污水系统,雨水系统生产供水设计:排水技术:重力排水,虹吸雨水供水方式 :供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:411840㎡建筑高度:地上层数:地下层数:2层高度类别:超高层图纸深度:施工项目地址:江苏省设计时间:2014
