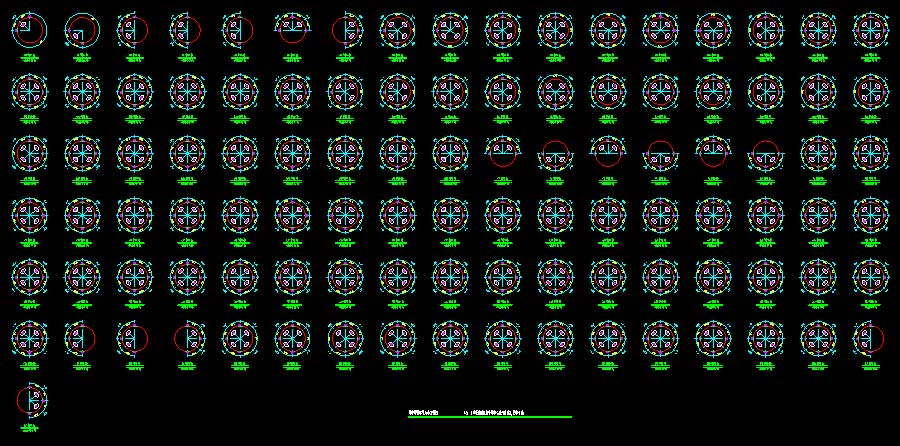

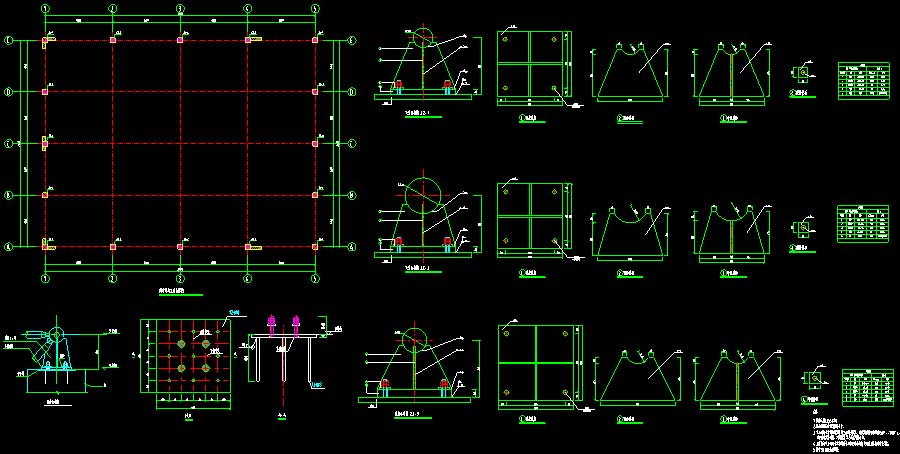

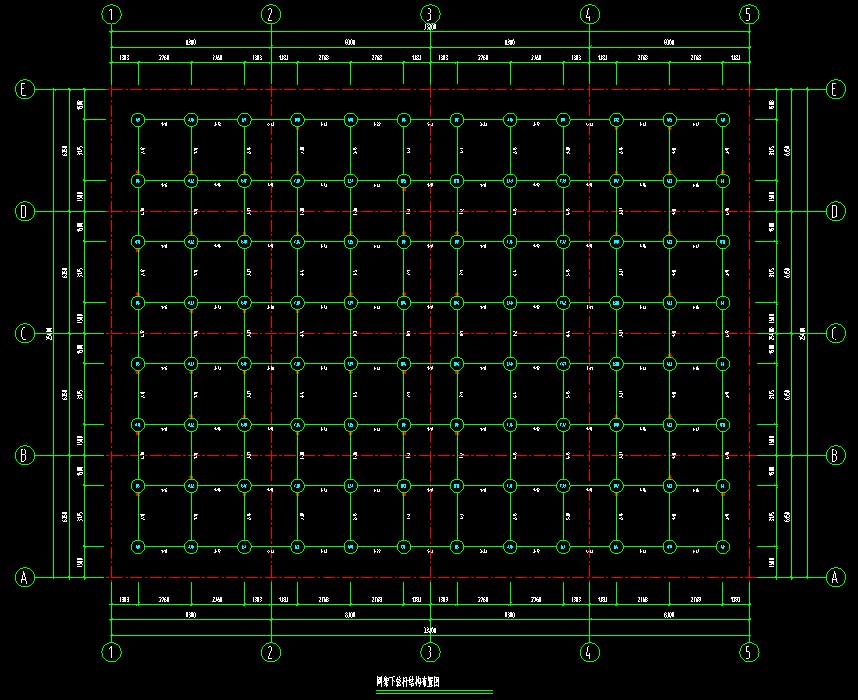

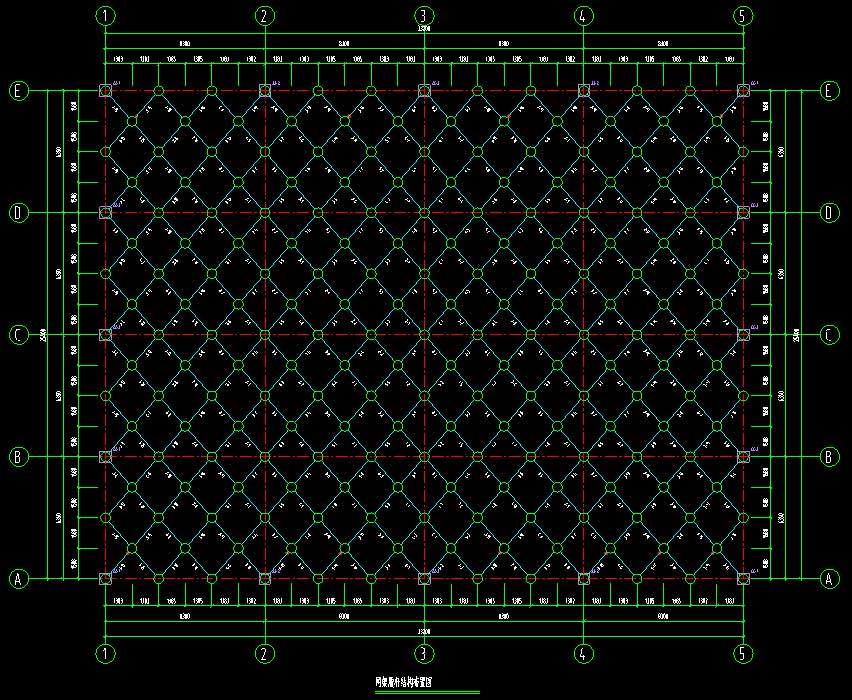

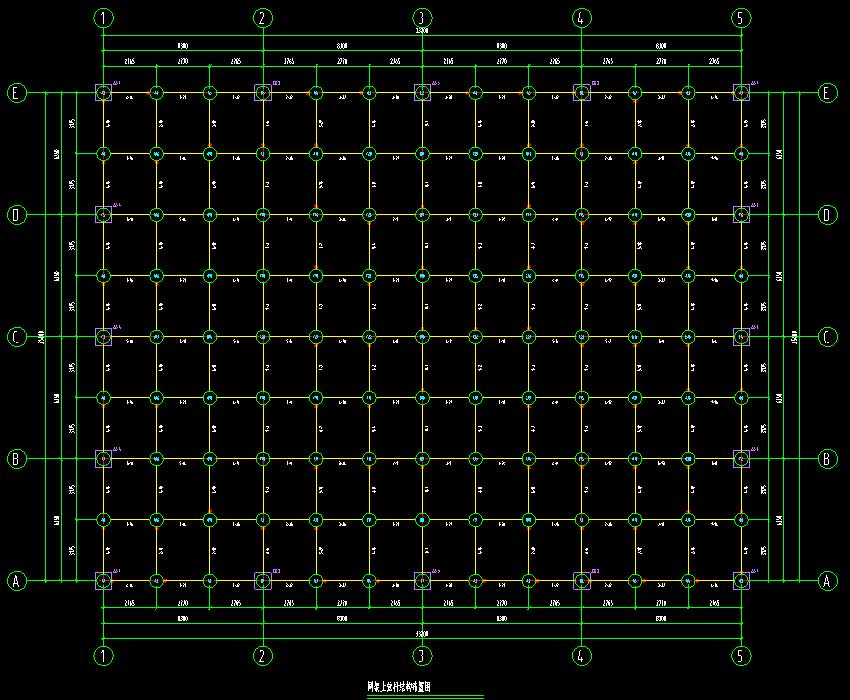

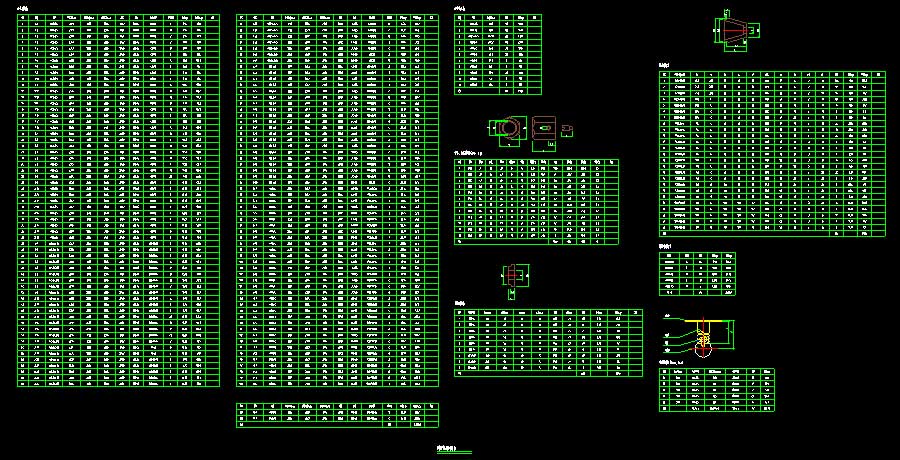

说明:某风雨操场网架结构施工图,风雨操场屋盖采用屋面钢网架结构,网架平面尺寸为25.4mx33.2m,高度为1.5m,采用支托小立柱找坡,坡度为5%;网架形式为正放四角锥,节点形式为螺栓球连接,支承形式为周边上弦点支撑;本工程抗震设防烈度为8度0.3g。图纸内容含:结构说明,网架结构布置图,网架上弦杆结构布置图,网架下弦杆结构布置图,网架腹杆结构布置图,网架结构材料表,网架结构支座大样图,网架螺栓球节点加工样图。
结构类型:网架基础类型:条基抗震烈度:8度抗震风压:0.45kN/㎡雪压:0.4kN/㎡建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:河北省设计时间:2020
