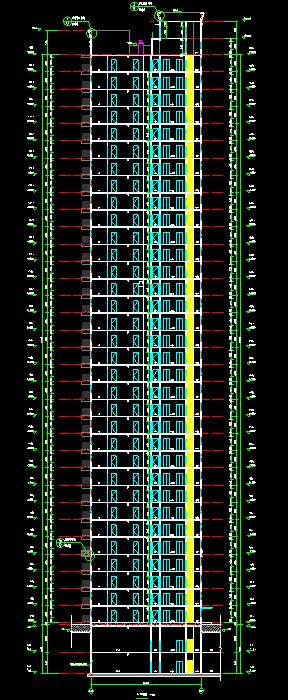

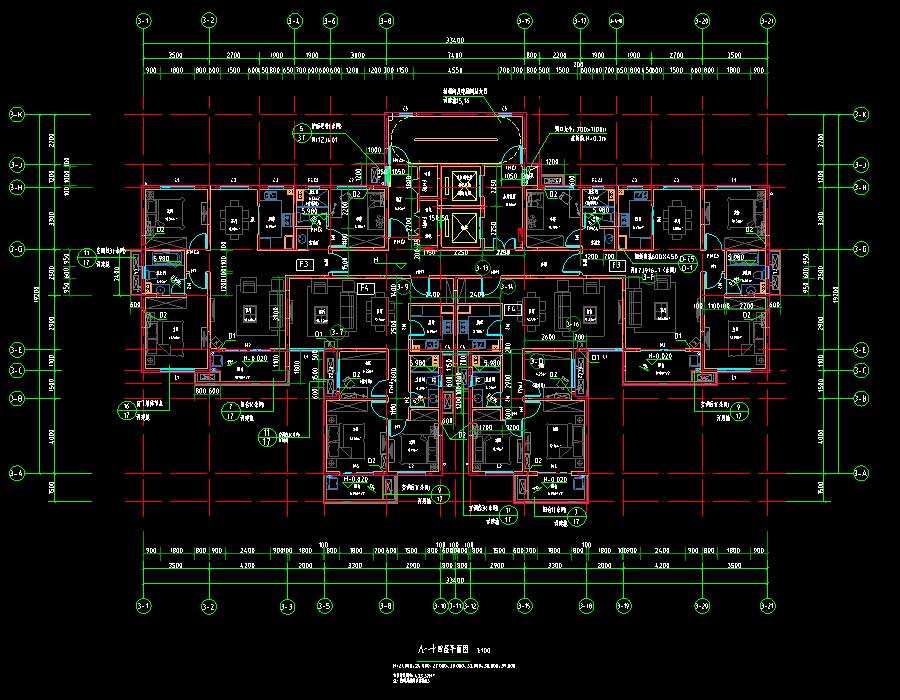

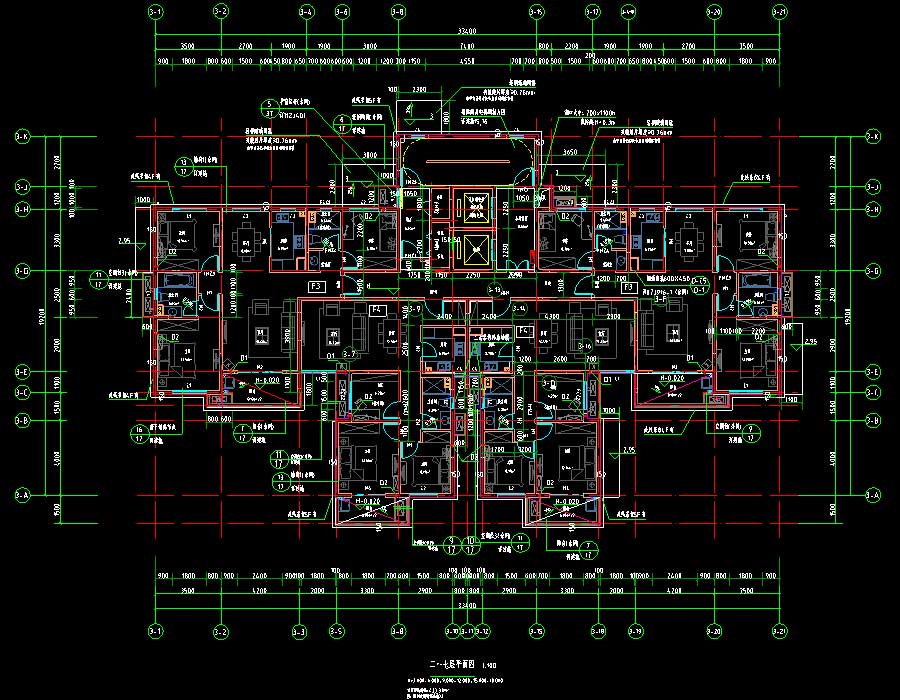

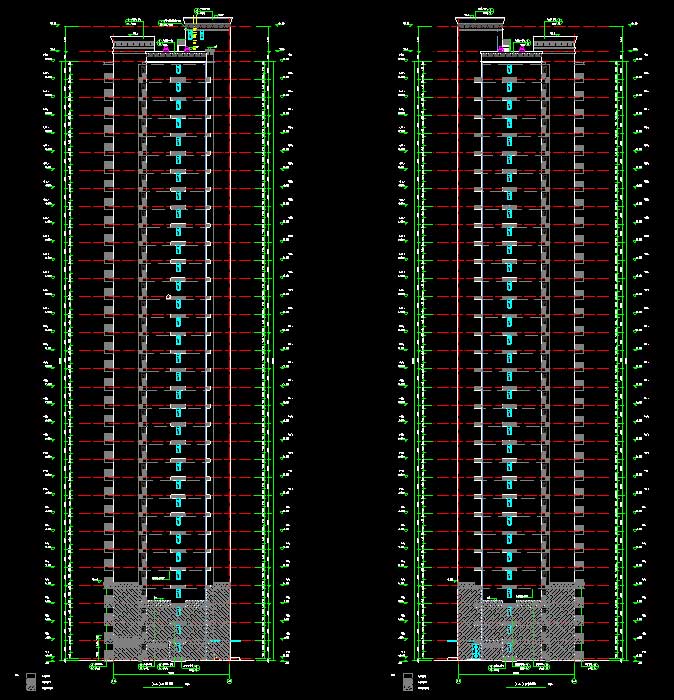

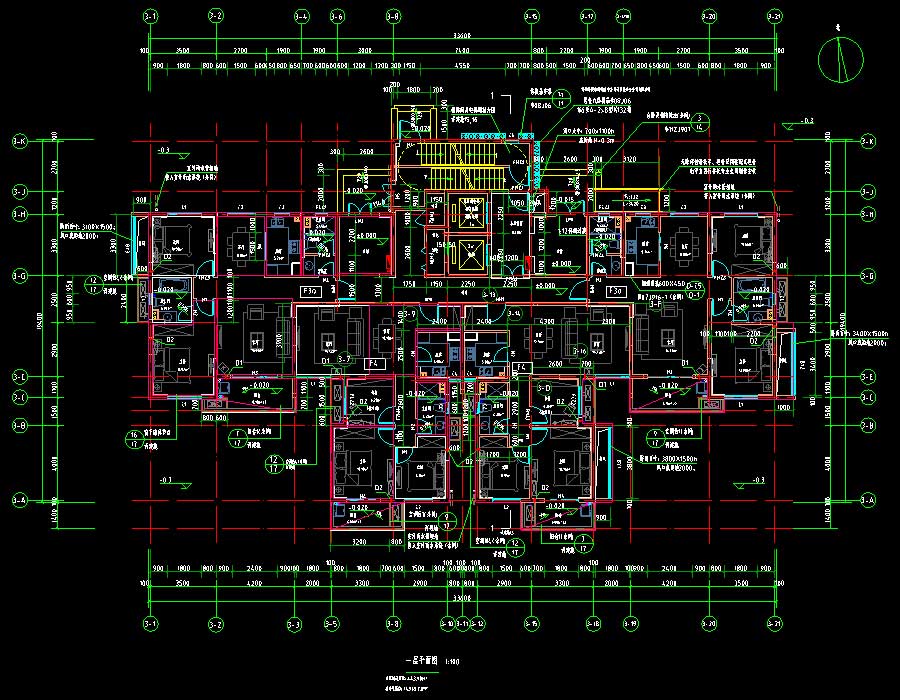

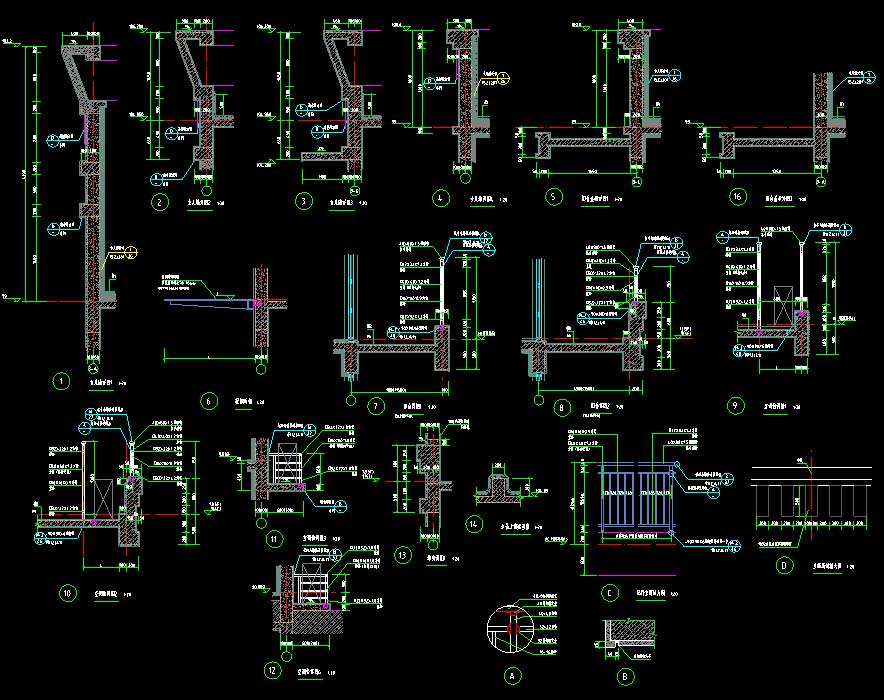

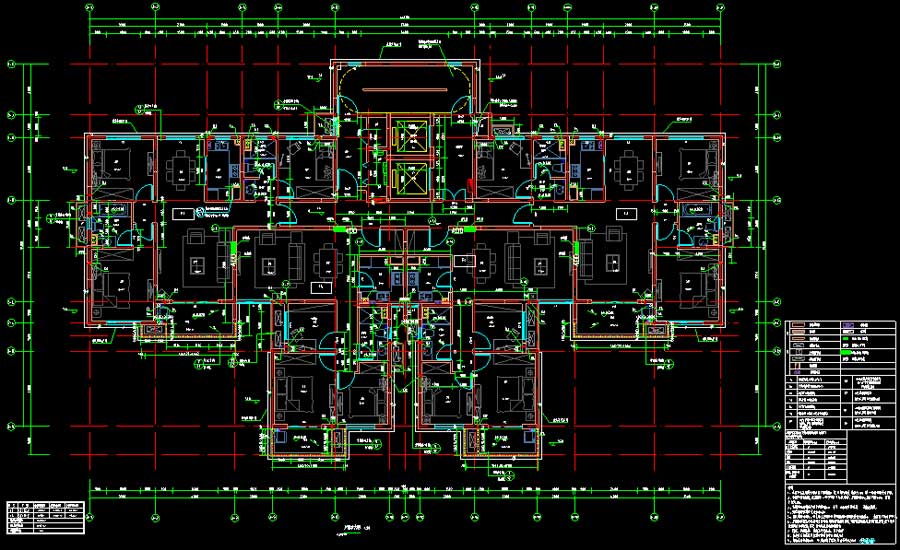

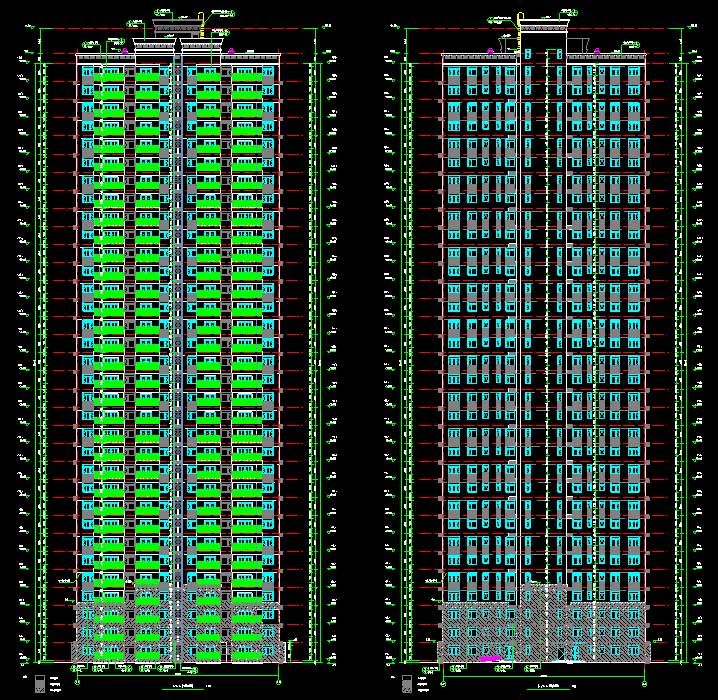

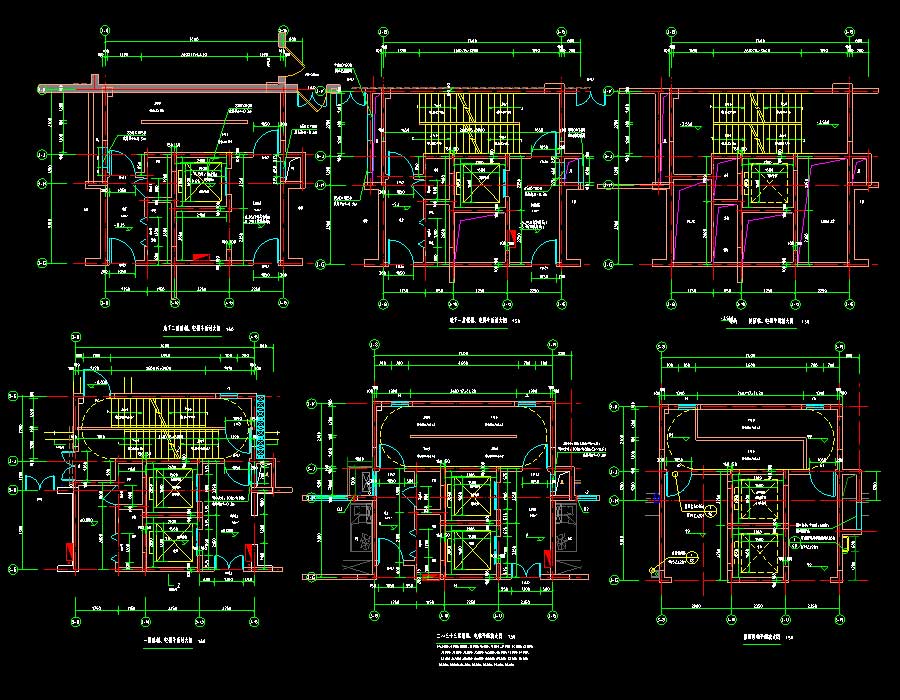

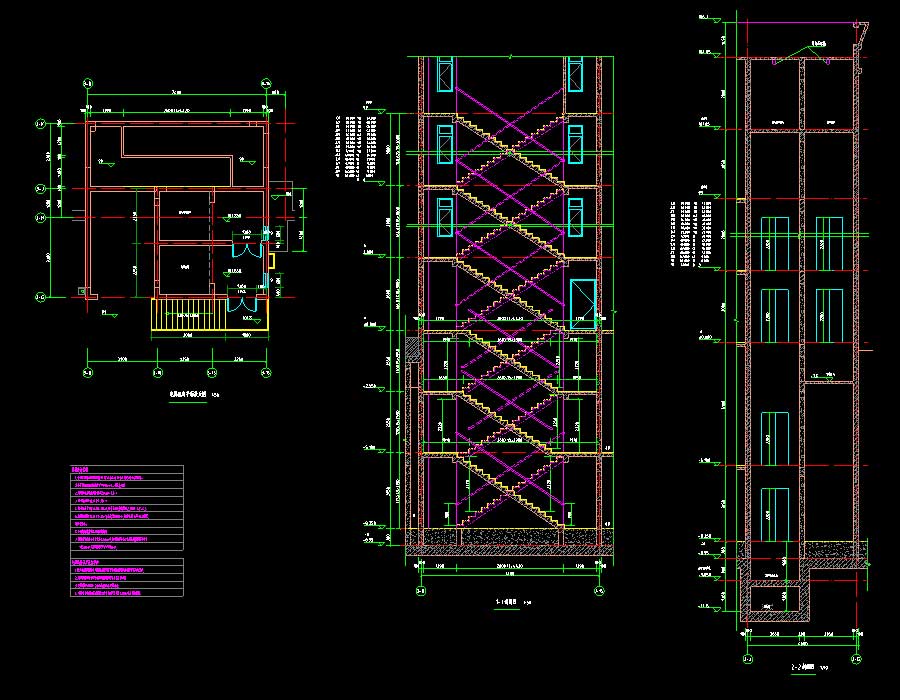

说明:某高层住宅楼多专业施工图,抗震设防烈度为6度,主要结构形式为剪力墙结构,建筑高度为99.3米(屋面),地上层数33层,地下层数为2层,总建筑面积为14378.73平方米,总户数132户。无单独地库部分图纸。图纸内容含:建筑说明,平面图,立面图,剖面图,户型放大平面图,楼梯、电梯详图,节点详图,门窗表及门窗大样;结构说明,剪力墙平法施工图,模板及板配筋图,梁平法施工图,楼梯配筋图;暖通说明,主要设备材料表、设备安装大样,消防系统原理图,通风防排烟平面图,屋顶层设备布置平面图。专业包括建筑、结构、采暖通风。
建筑面积:14378.73㎡地上层数:33层建筑高度:99.3m地下层数:2层高度类别:高层图纸深度:施工项目地址:湖北省设计时间:2016建筑风格:现代效果图:无
